Пряжка "Reactor"⁠⁠

Всем привет!

Закончил очередной проект - ременную пряжку. Идея появилась, наверное, в 2019 году, когда мне в руки попала деталь синхронизатора КПП, но до реализации я добрался только год назад.

Сначала хотелось чего-то сложного и космического, я начал прорисовывать пряжку и подбирать детали и заготовки, а идея становилась всё более чёткой. Параллельно изготавливал те узлы, конструкция которых становилась однозначно определённой.

Рисовал в 2D, третье измерение в этом случае я посчитал лишним. К концу работы у меня была вот такая картинка:

В процессе работы делал фото, но не на каждом этапе, и зачастую это происходило поздно вечером, когда освещение уже не очень хорошее, так что некоторые фото будут не в лучшем качестве.

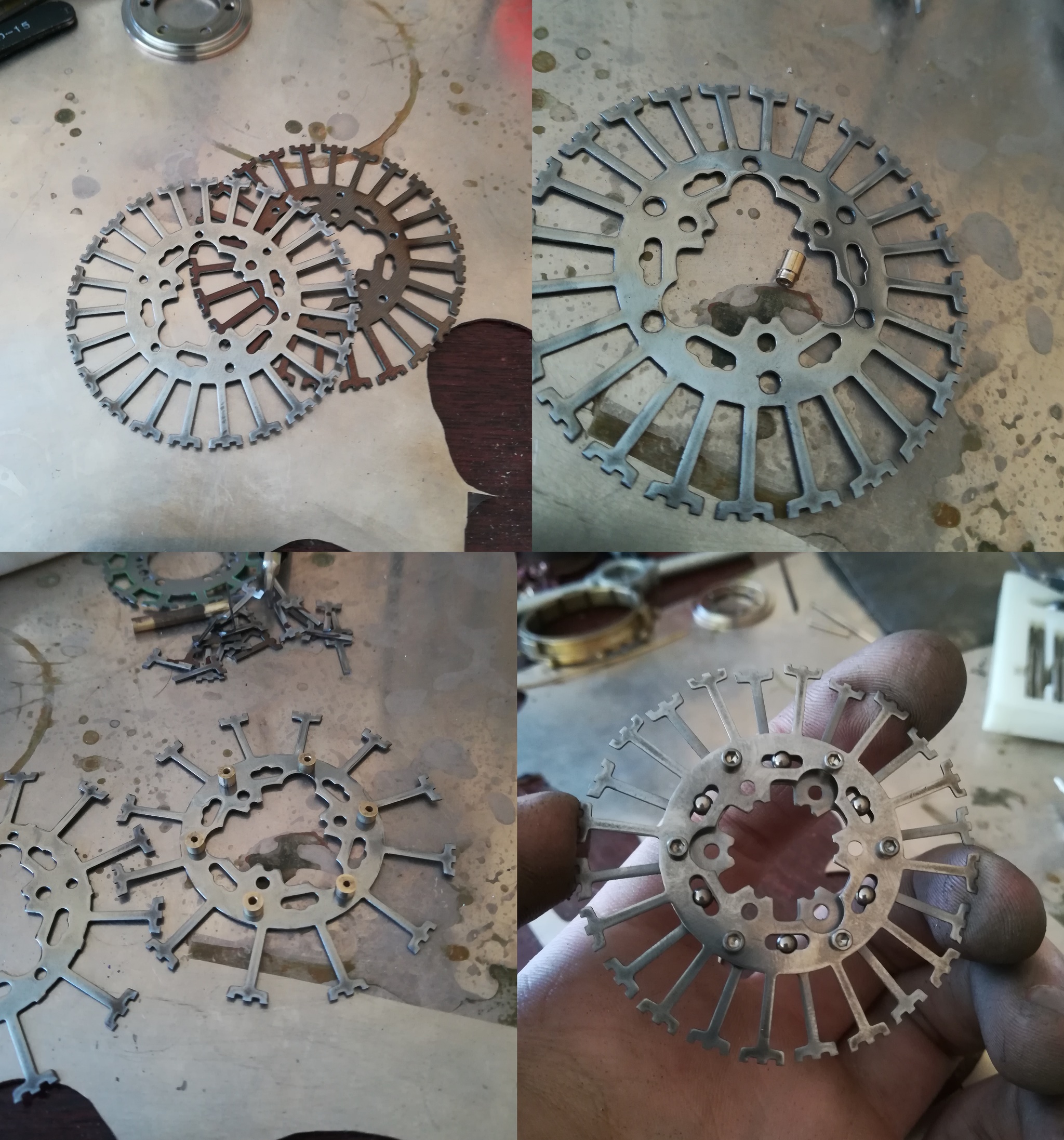

Изготовление начал с разбора ротора электромотора из какой-то техники, взяв оттуда два слоя магнитопровода. Выточил втулки из 4-мм латунного прутка, вставил их в расточенные отверстия одной "звезды", расклепал с обратной стороны и нарезал резьбу М1,6. У звёзд удалил каждый второй зуб и, поставив в отверстия шарики из подшипника, соединил две звезды винтами (покупными) с поворотом в 60 градусов.

Одну из звёзд согнул по трубе 40*2, отрезал кольцо требуемой ширины и сделал из него "корону" Теперь корона при сборке зажимается между двумя звёздами. На 3 фото рядом лежит деталь из алюминиевого сплава, которая держала диски в HDD. Она будет использована позже.

Кстати, лучики звёздам я потом подрезал.

Отрисовал вот такую деталь, накатал фоторезист, вытравил, вырезал, отшлифовал

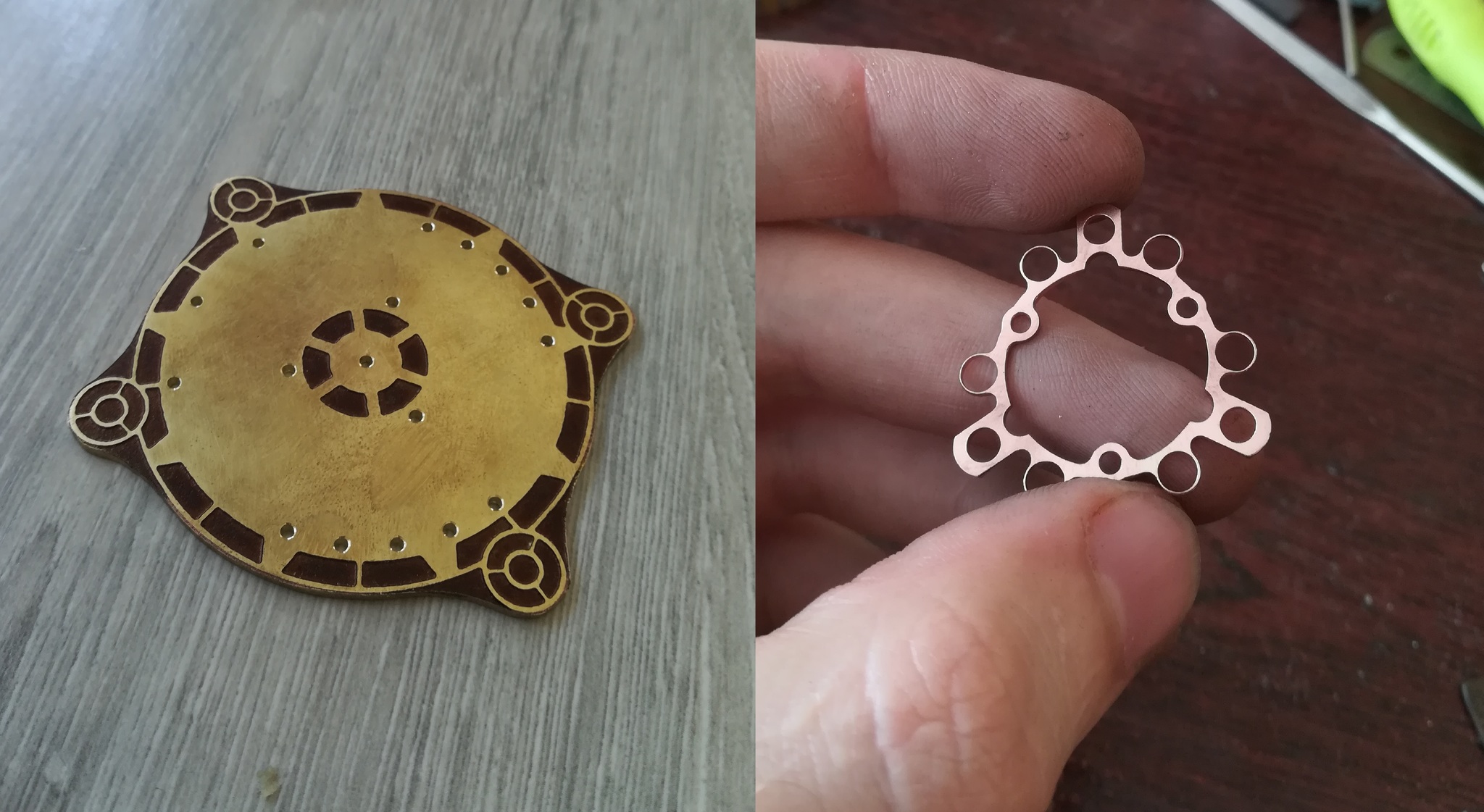

Таким же способом изготовил основание (для контраста покрасил углубления маркером) и ещё одну промежуточную деталь

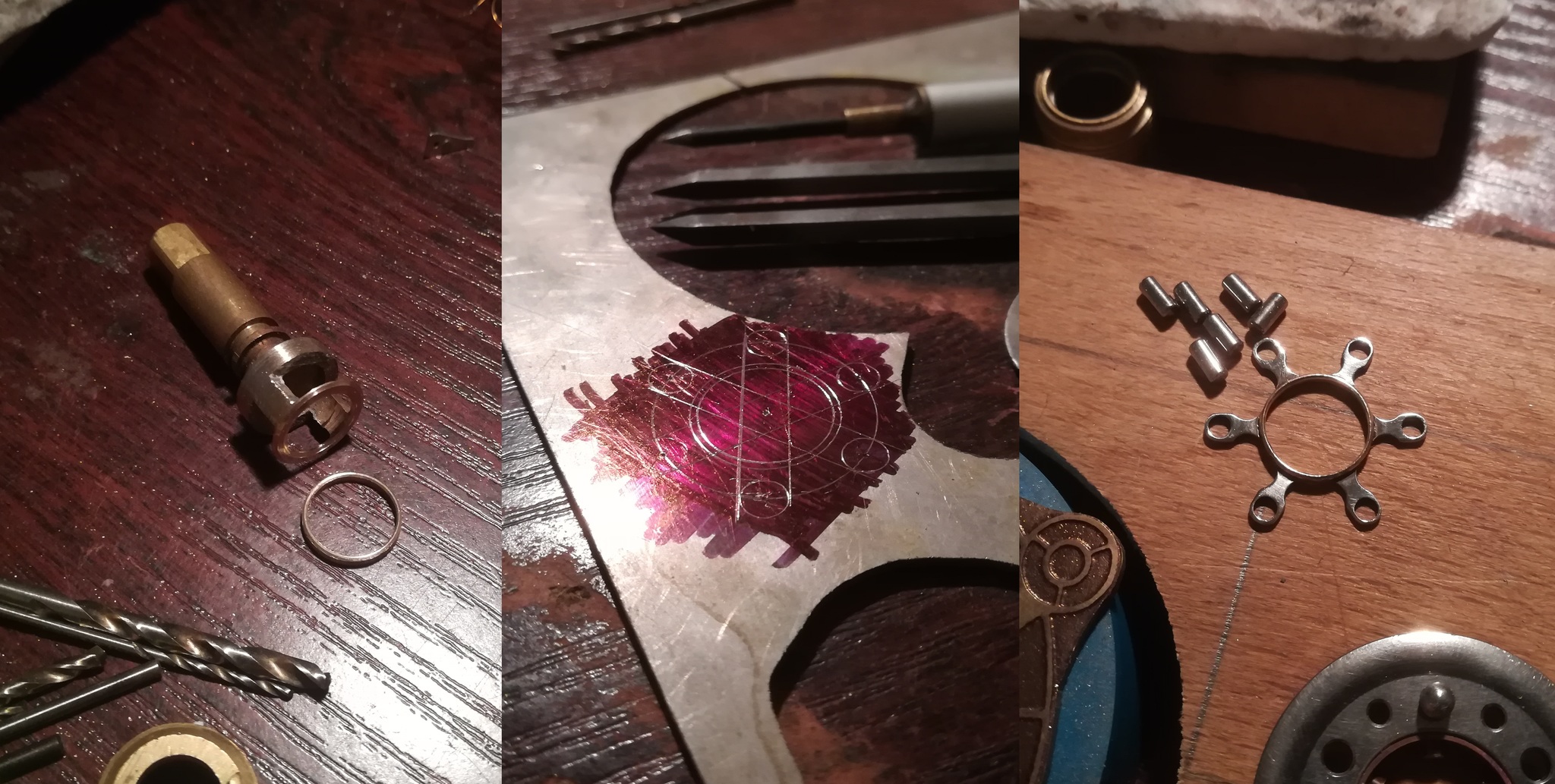

Медную трубку немножко поточил, посверлил, попаял

Из сантехнической детали выточил колечко, из листа нейзильбера вырезал лучи, спаял всё в кучу. На 3 фото видны ролики из подшипника, которые будут запрессованы в ту деталь из HDD

И получается вот это. Ролики обрезаны по высоте, отшлифованы и отполированы.

Модифицировал деталь синхронизатора, удалив ненужные зубья и просверлив 6 отверстий: 3 для винтов М2, 3 - для штифтов и точной установки. Штифты запрессованы в основание.

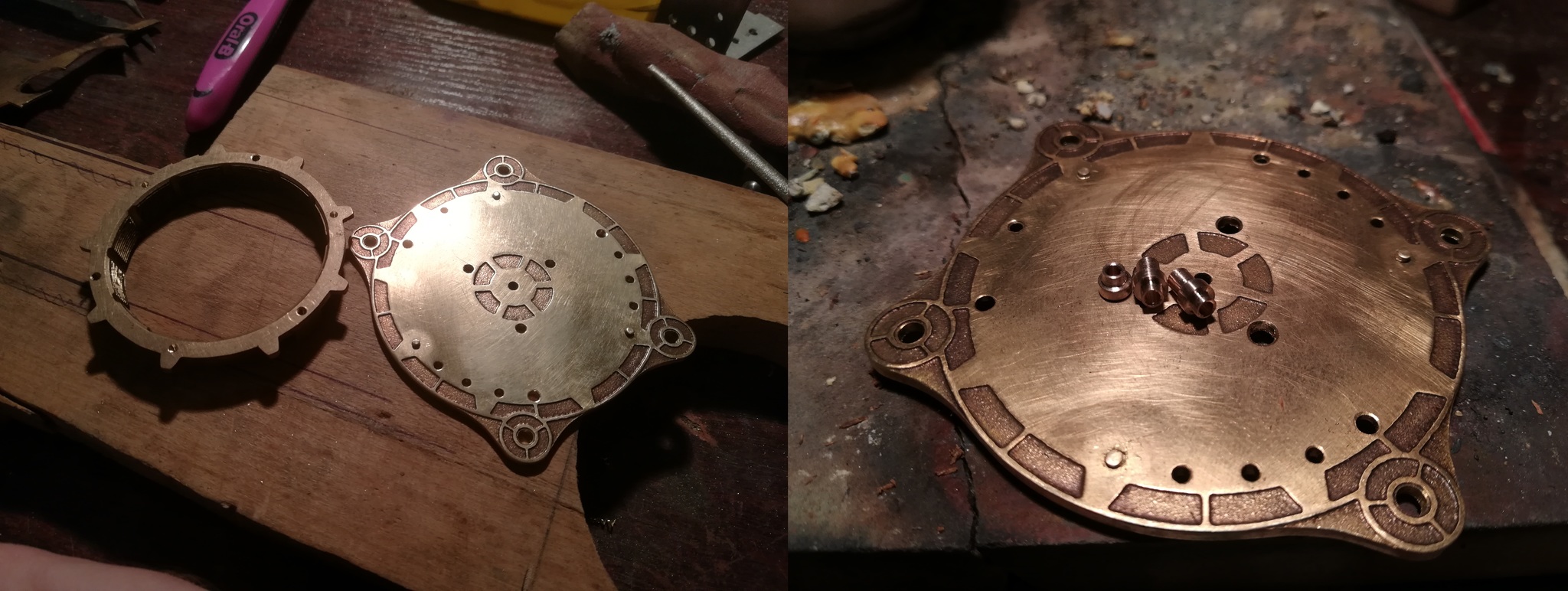

Выточил 3 опорных втулки с резьбой М2, установил их в основание

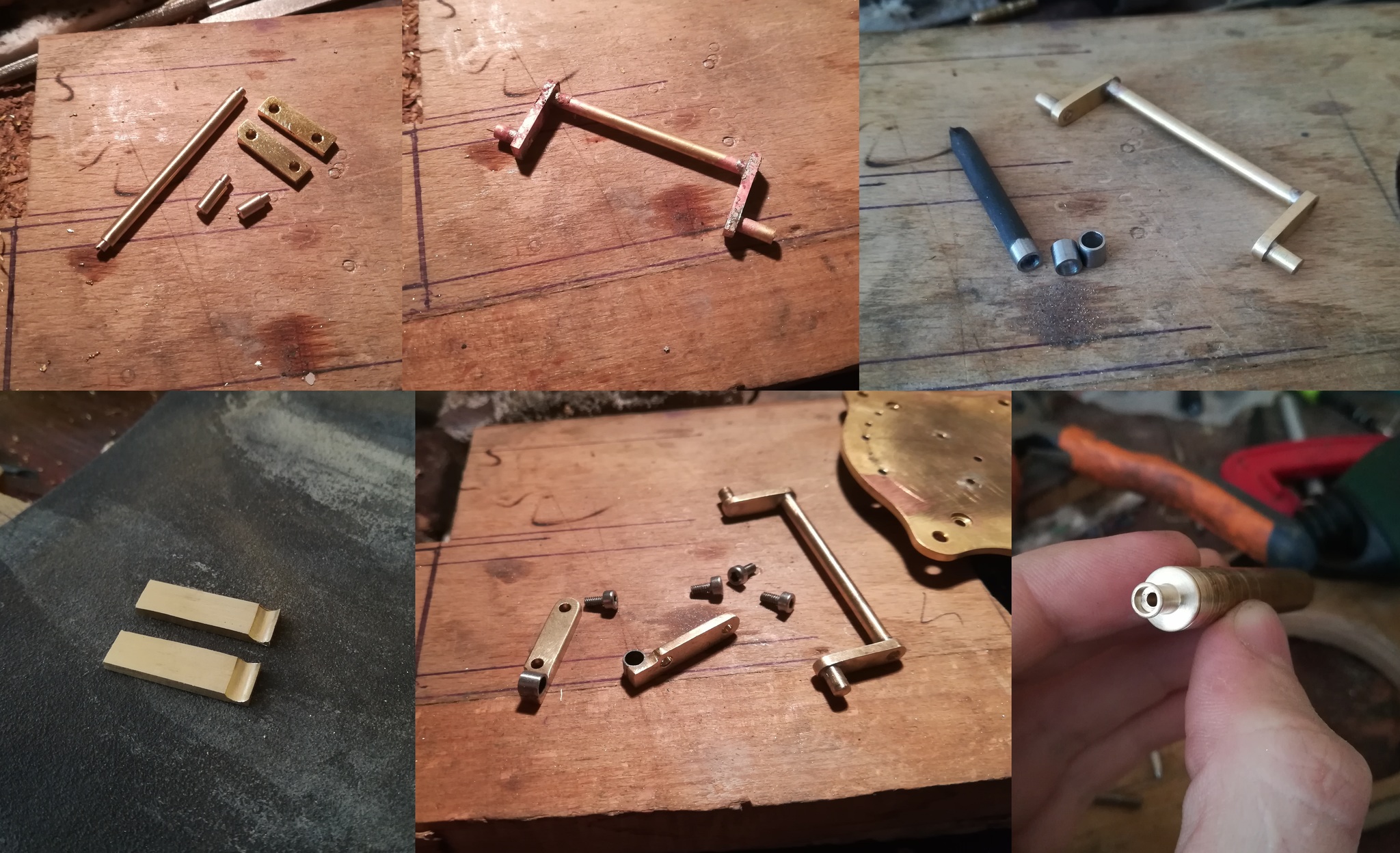

Из прутков и пластин собрал узлы крепления пряжки к ремню. Скоба паяная, кронштейны со стальными втулками, гвоздик выточен из 10-мм прутка.

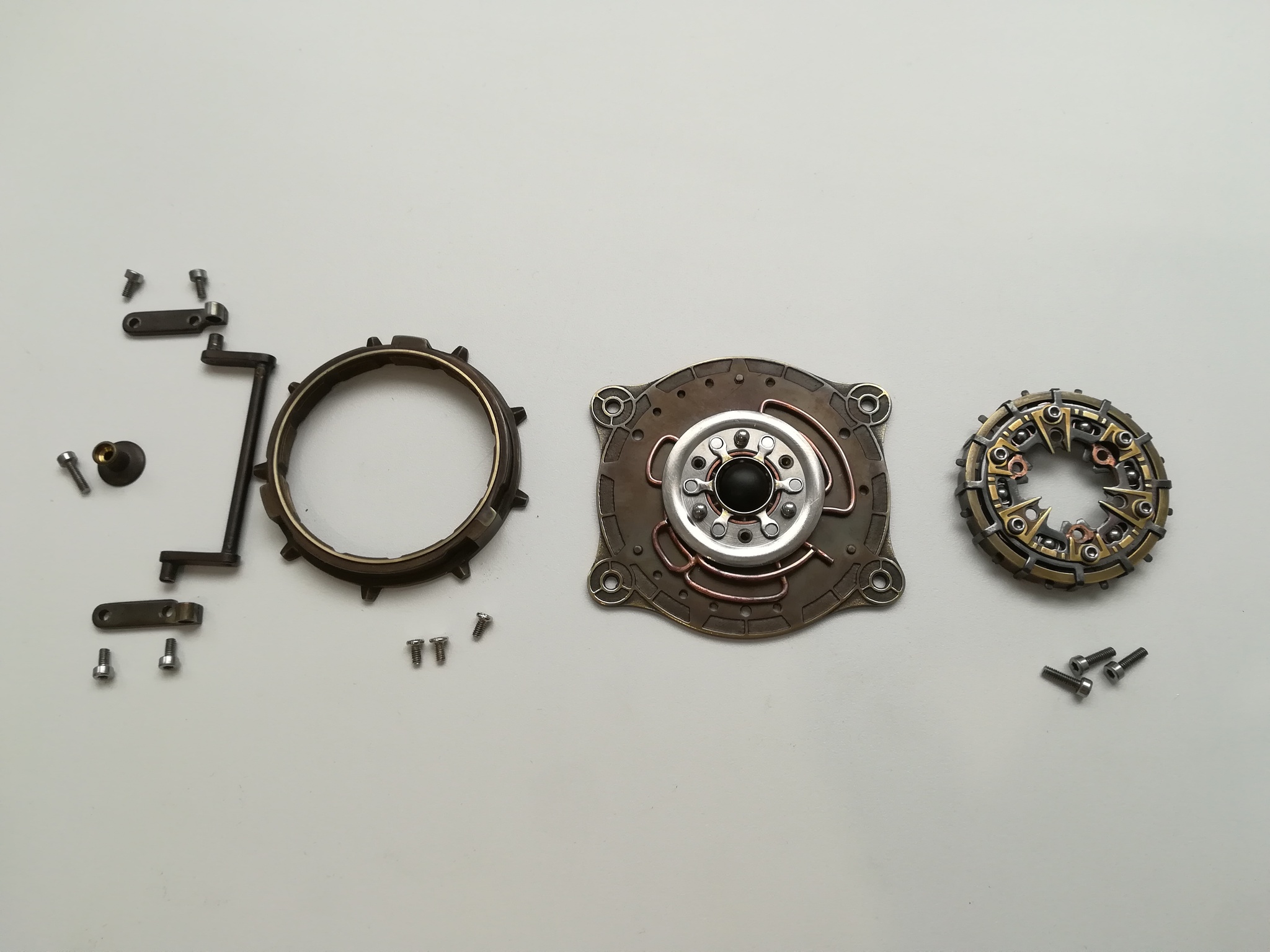

И вот так это всё собирается

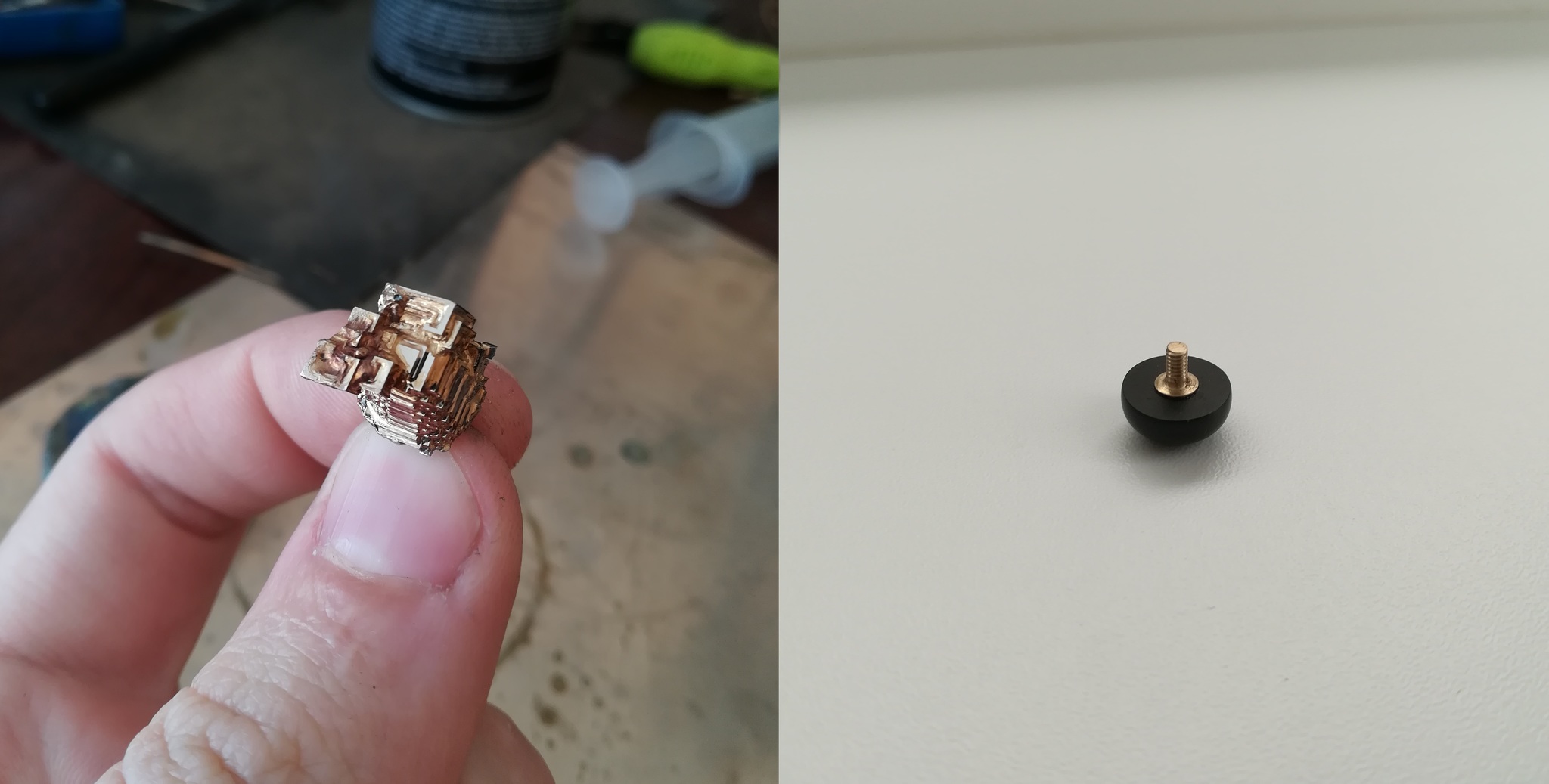

Нужно было что-то решить с центральным элементом пряжки, и я почти до самого конца был уверен, что поставлю туда кристалл висмута, как на фото слева. Но выплавление таких кристаллов очень сложно контролируется (можно получить широкий кристалл, который не влезет в гнездо, или слишком высокий, который придётся обрезать), они хрупкие, я ограничен в размерах, а красивая плёнка быстро стирается с поверхности (поэтому их лучше вообще не держать в руках, а сразу ставить на место). Также к ним сложно придумать адекватное крепление, которое хорошо впишется в пряжку

Поэтому я остановился на эбоните (хотя рассматривал ещё мраморный шарик, стеклянный шарик, кристалл пирита) и изготовил красивую чёрную пупочку с резьбовым хвостовиком.

После окончательной обработки и нанесения покрытий можно приступать к сборке. На фото пряжка полностью разобрана. Всего она состоит из 65 деталей + 17 винтов

Промежуточный этап сборки

Сборка с обратной стороны

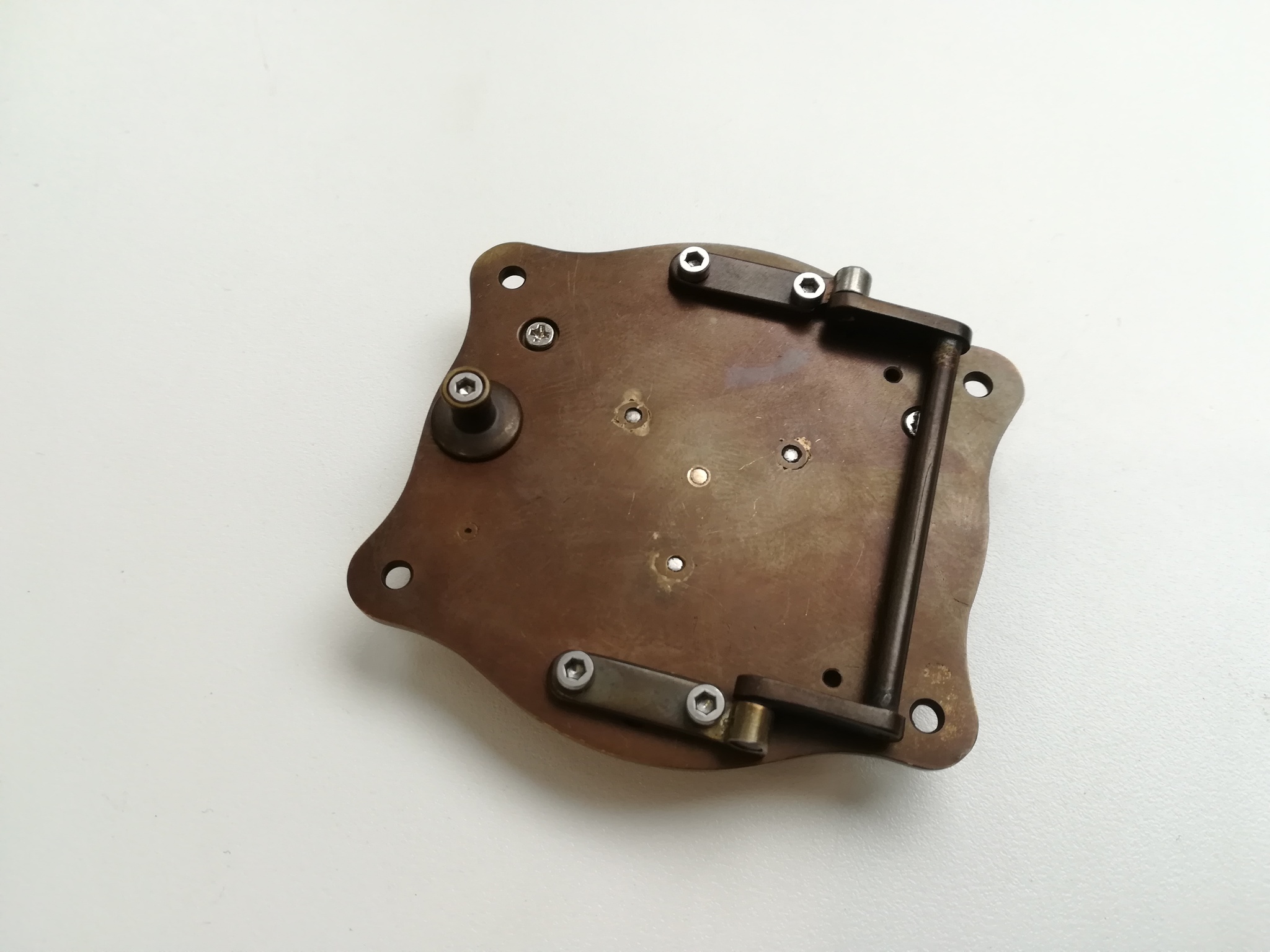

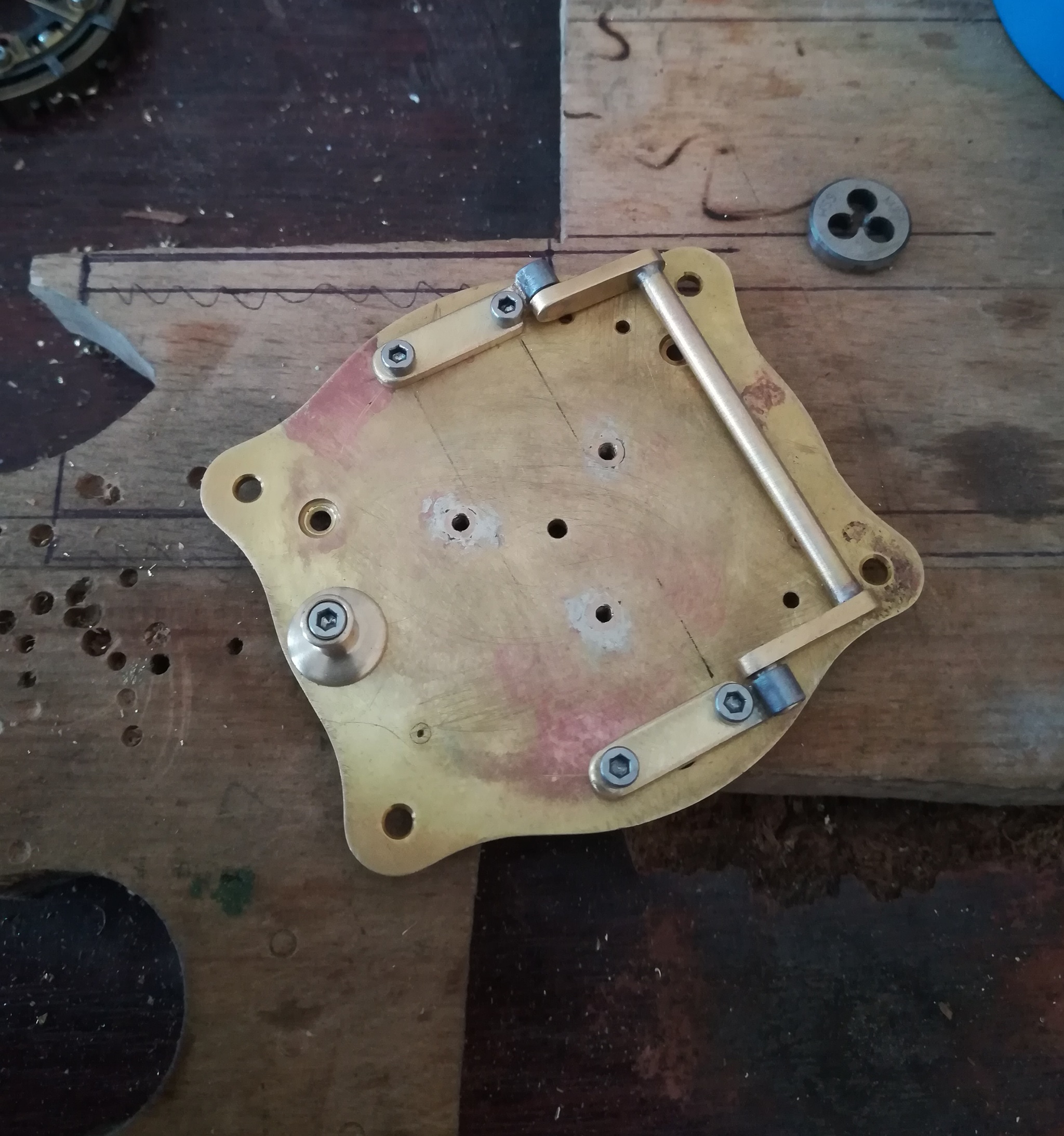

Установленные скоба и гвоздик

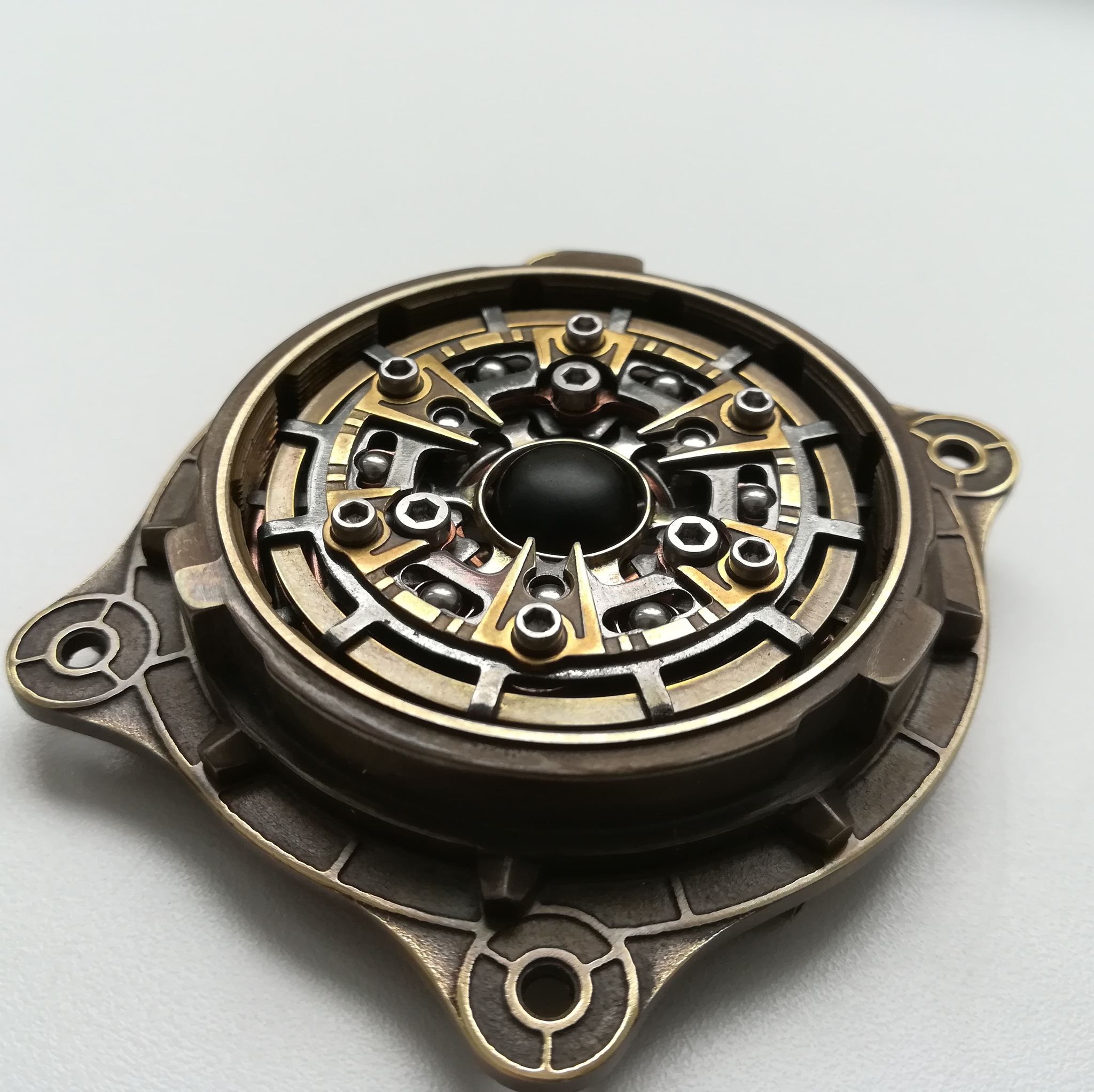

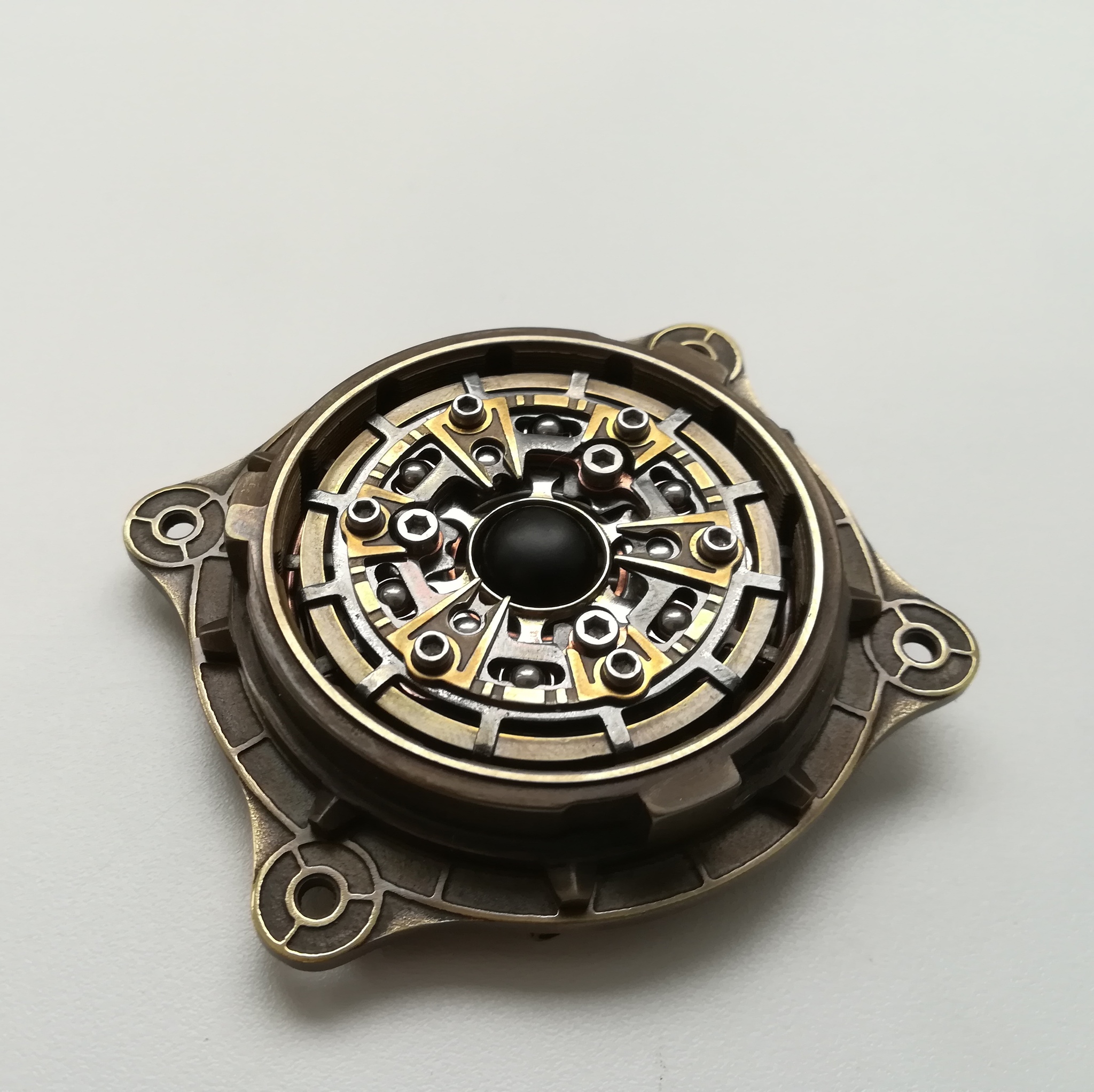

И финальные фото:

Пряжка подходит к ремням шириной до 40 мм и вписывается в прямоугольник 60*63. Масса - 117 г.

В изделии использованы:

3 вида латуни;

медь;

нержавеющая, подшипниковая, электротехническая, конструкционная стали;

нейзильбер;

алюминиевый сплав;

эбонит;

серебро (в составе припоя)

Надеюсь, получилось похоже на какую-то часть космического корабля из научной фантастики.

На этом всё. Будут вопросы - задавайте, с радостью отвечу

Всем добра!
