Прошу помощи в оживлении

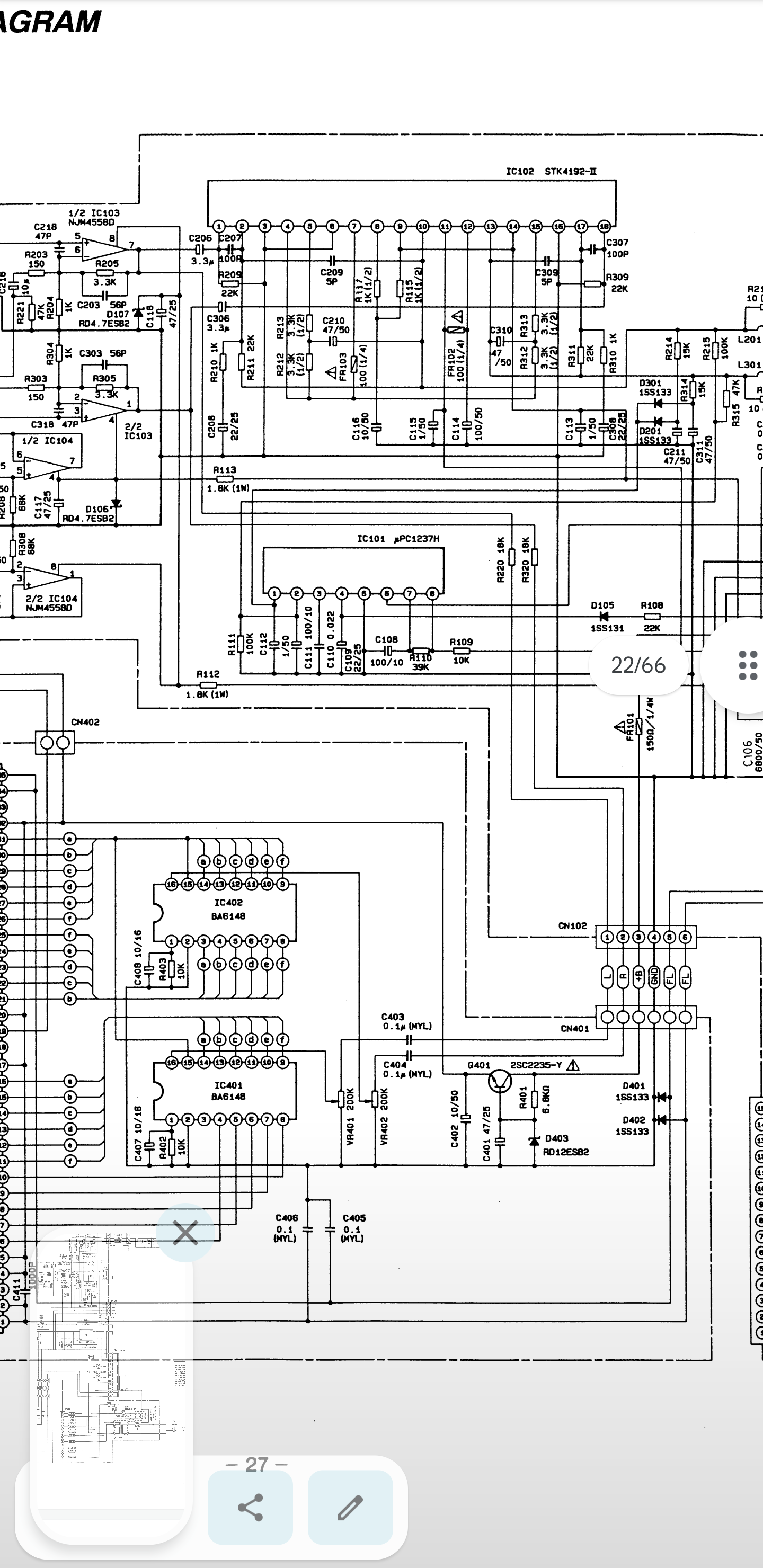

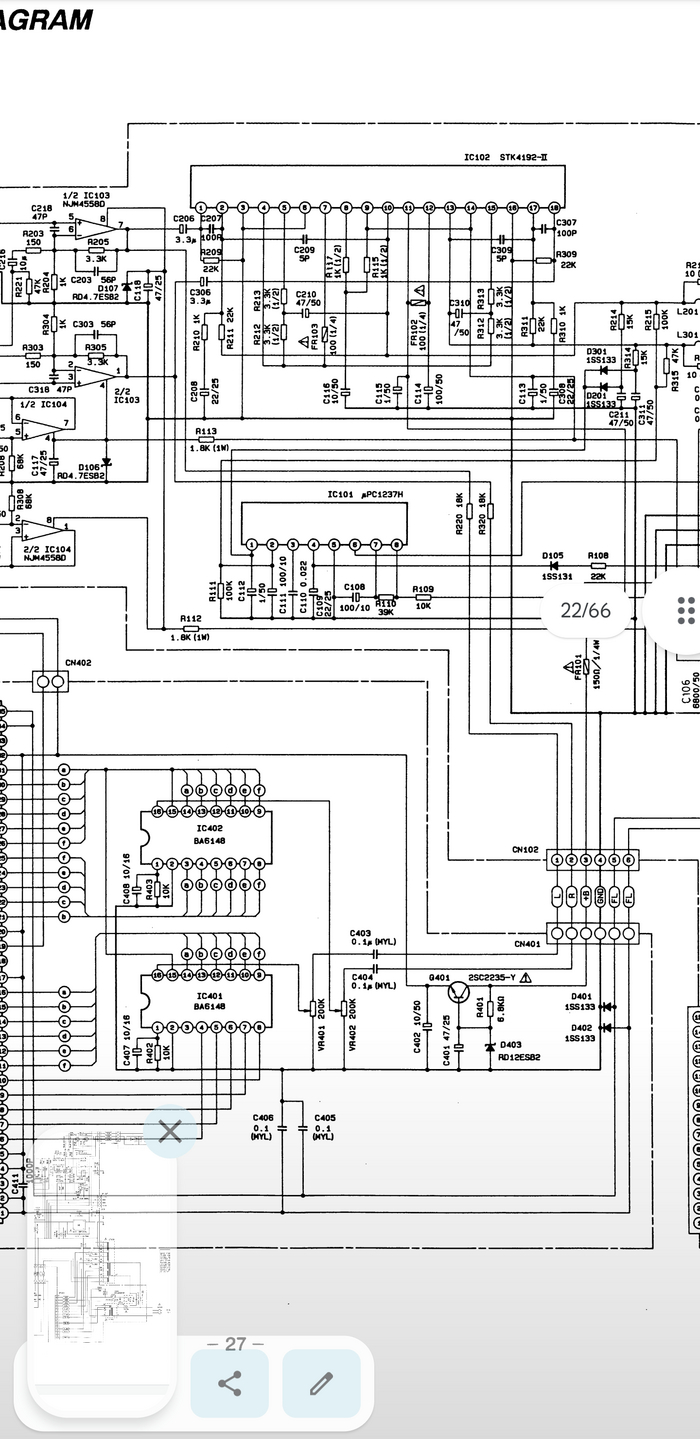

Фото схемы платы усилителя Hitachi HMA-10 или DA-10.На последней фото обведено красным, нужен точный вольтаж, транс отсутствует. Сильно прошу не пинать, первый раз все таки
Сообщество Ремонтёров - Помощь
11.7K постов14.9K подписчиков
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Если есть мануал, то они как бы должны быть расписаны.

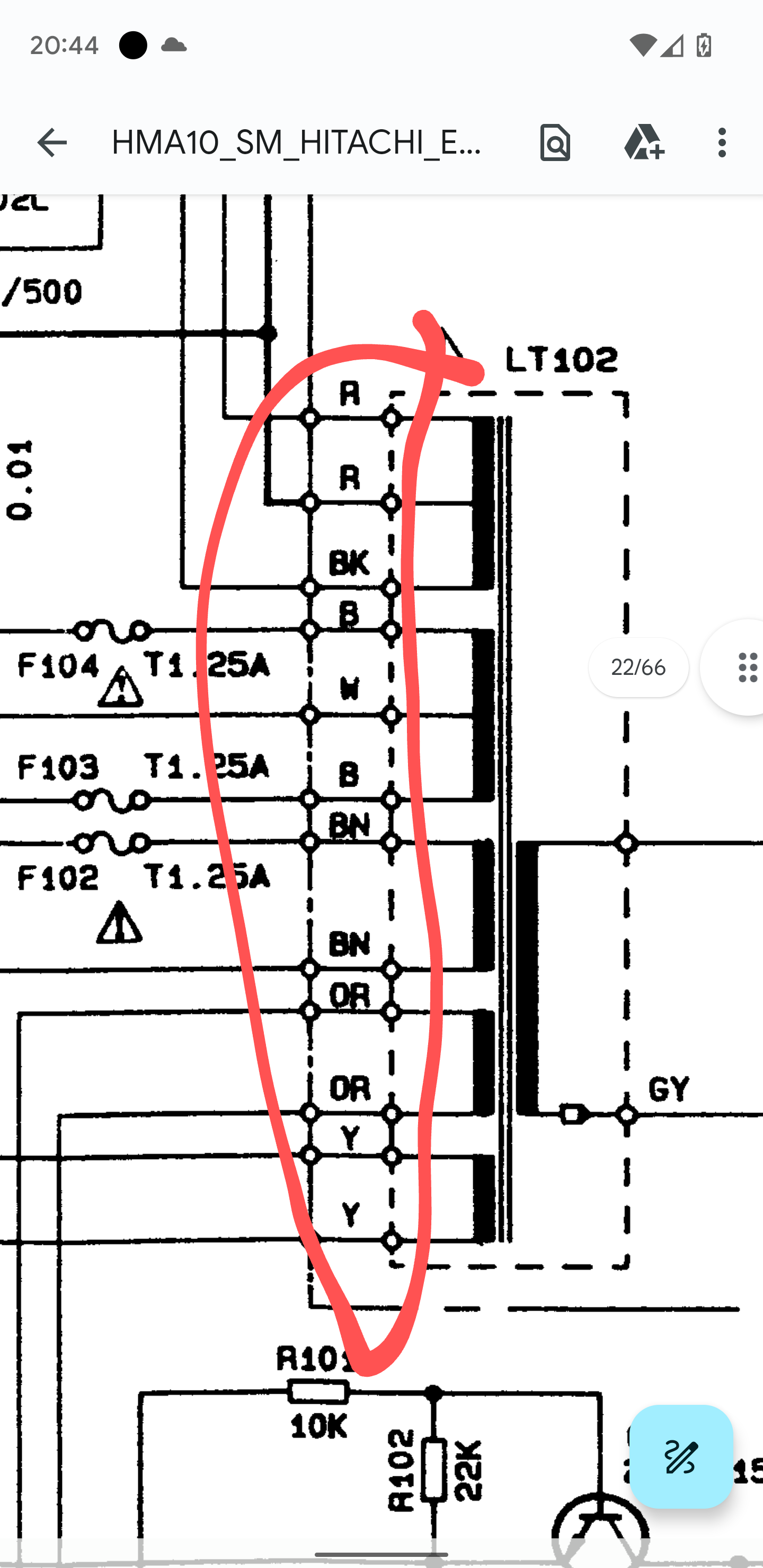

Тут понятна только одна обмотка: R-R-BK, они формирует двухполярное питание для STK4192, а электролиты по 50В, стало быть где-нибудь по 20-25В.
Обмотка Y-Y идёт на элемент FL101, дальнейшее назначение непонятно.
Остальные идут на разъём SY101, и их назначение также непонятно.
