Продолжение поста «Двухголовый»⁠⁠2

Открываю проект.

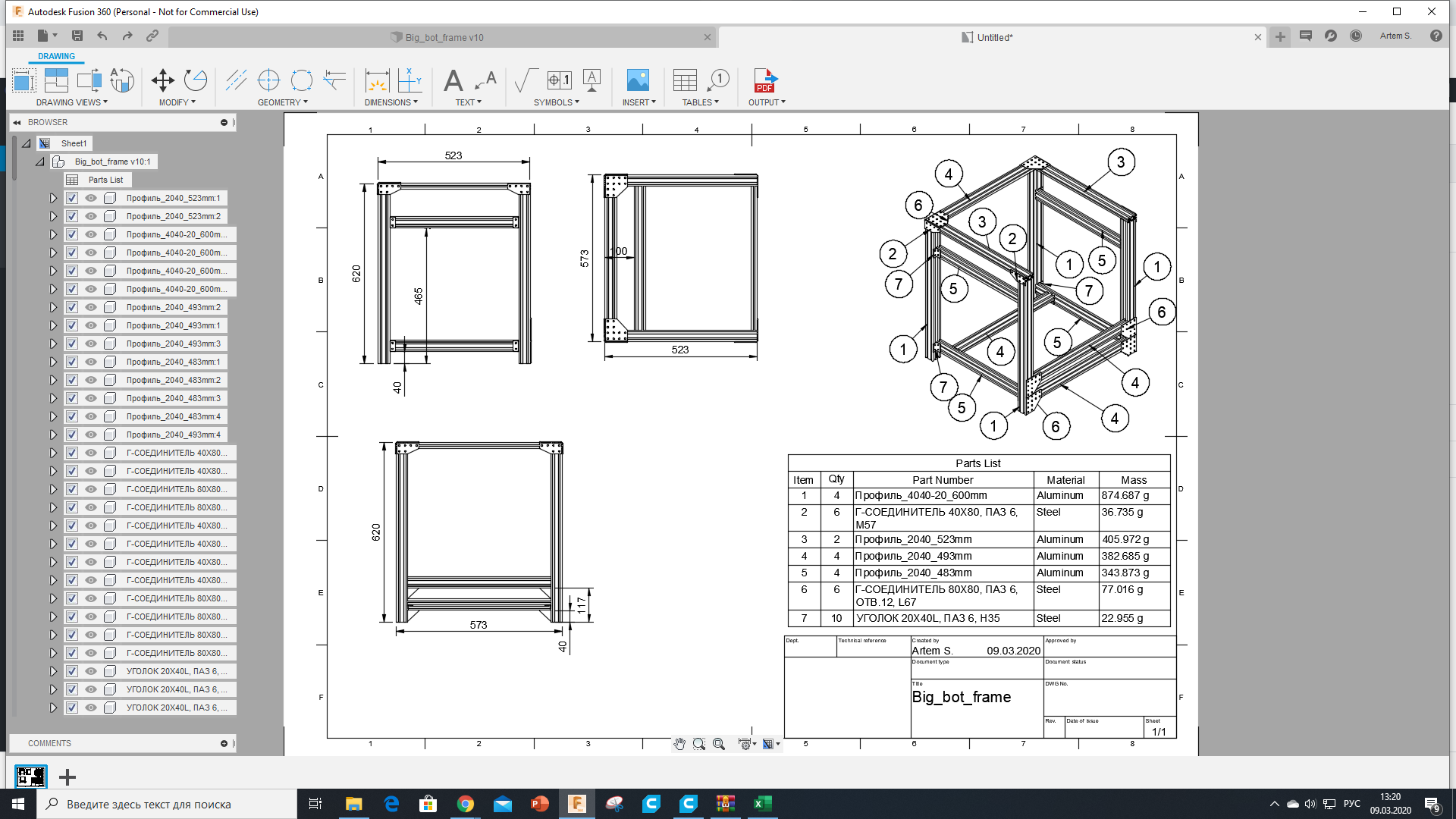

В первой части выложены чертежи рамы и спецификация.

Для сборки рамы потребуется:

- 148 комплектов метизов (закладная гайка М5 + шайба М5 + винт М5х8 или М5х10);

- металлический угольник;

- инструмент для закручивания винтов (отвертка, ключи, шестигранники).

Соединительные пластины - от "Соберизавод" (не реклама, это те материалы, которые я использовал).

Конструкционный профиль - X- или V- слот типоразмера 4020х40, 40х20 под паз 6 мм. Брал там же, где и пластины.

Рама получается вполне жесткая и достаточно массивная, чтобы глушить вибрации шаговых двигателей.

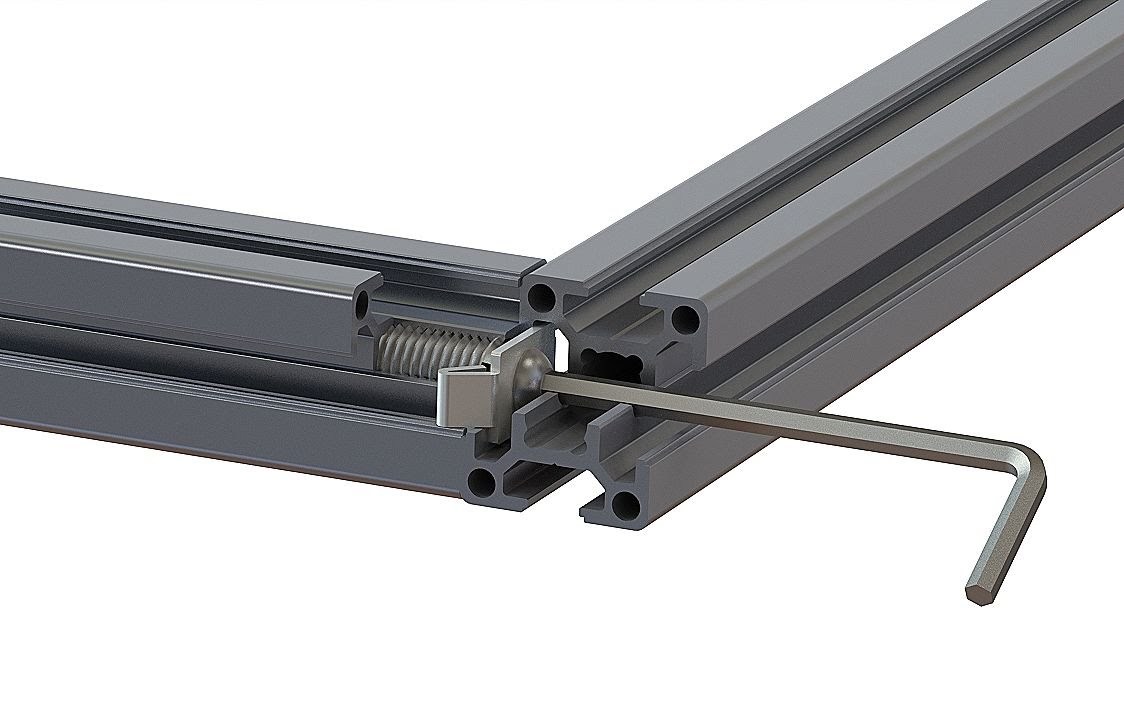

В перспективе - подготовить STL-шаблоны для печати направляющих кондукторов для сверления профиля под соединение "вглухую" (на фото ниже)

Исходник выложен ЗДЕСЬ и будет дополняться.

Во второй части будут представлены детали оси Z, в т.ч. чертежи лазерной резки подстолья.
