Помогите определить тип разъема

Доброго времени дня уважаемые пикабушники. Помогите пожалуйста определить тип разъема.

Этот кабель используется для подключения к весьма специфической камере(у нее даже с названием туго: по документации к оборудованию обзывается mrk1 или mrk2) С одной стороны у него этот разъем, с другой обычный 8P8C(ну или rj45). Весь кабель производитель обзывает "lan cable vision 3000"

Может кому попадался такой тип разъема и знаете как он обзывается?

Коменты для минусов включены

Лига электриков

5.7K постов25.9K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

раскрыть ветку (1)
5
Автор поста оценил этот комментарий

Прям очень похоже, ценник конечно жжет. Хотя производитель прозит за весь кабель 200 евро. Спасибо, то что надо!

3
Автор поста оценил этот комментарий

Ребята ну вы чудо! Очень помогли. Всего за 20 минут! Всем спасибо!

3
Автор поста оценил этот комментарий
для минусов 2
7
Автор поста оценил этот комментарий

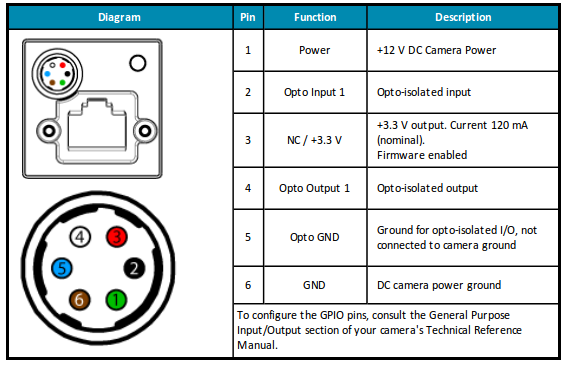

Короче - распиновка

Иллюстрация к комментарию
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Спасибо!

1
Автор поста оценил этот комментарий
для минусов 1
2
Автор поста оценил этот комментарий

Ищи по запросу 6 Pin Hirose connector

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Спасибо

3
Автор поста оценил этот комментарий

Разъем фирмы Hirose, дальше каталоги в помощь, потому что надо смотреть размеры.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Спасибо это оно

показать ответы
0
Автор поста оценил этот комментарий

Это не входы, а ключи, да и там их не 3, а 4.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

оточну: на моем их там аж 5

показать ответы
1
Автор поста оценил этот комментарий

Длина кабеля от камеры до первого оборудования в цепочке- какая?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Кабель 5 метров. Служит для подключетия камеры к компу, для настройки

показать ответы
1
Автор поста оценил этот комментарий
Один конец rj45? А нельзя использовать его? Или тестером проверить и понять распиновку, тогда можно сделать похожий
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Так и предполагается. Мне нужно собрать такой же, но для этого нужно заказать этот странный разъем, а я название его не знаю)
