Ребят, всем спасибо за отклик и дельные советы ⚡️💪

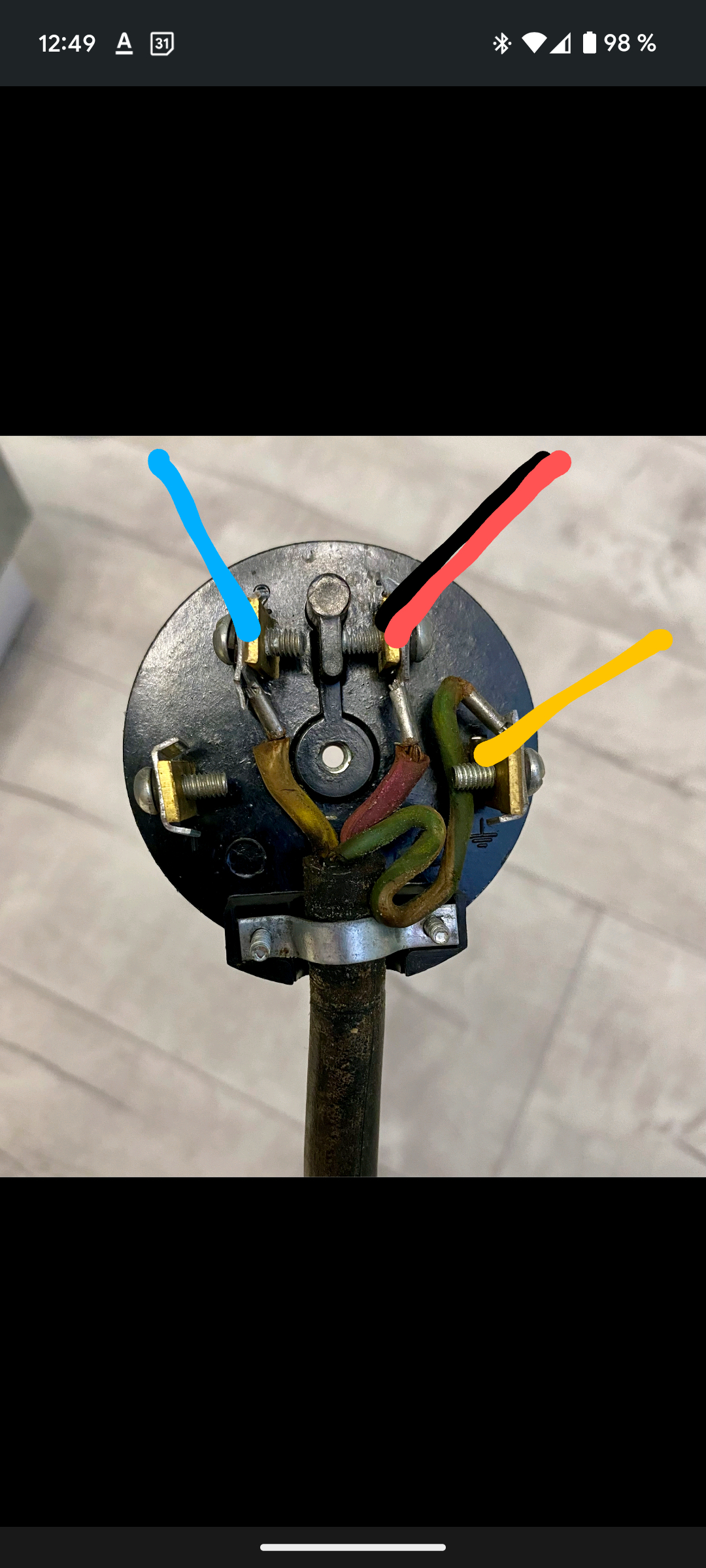

И есть такая вилка от старой плиты.
Как их соединить вместе? Там 4 жилы, тут 3. Голову уже сломал, а схемы в руководстве читать не умею. Заранее благодарен.

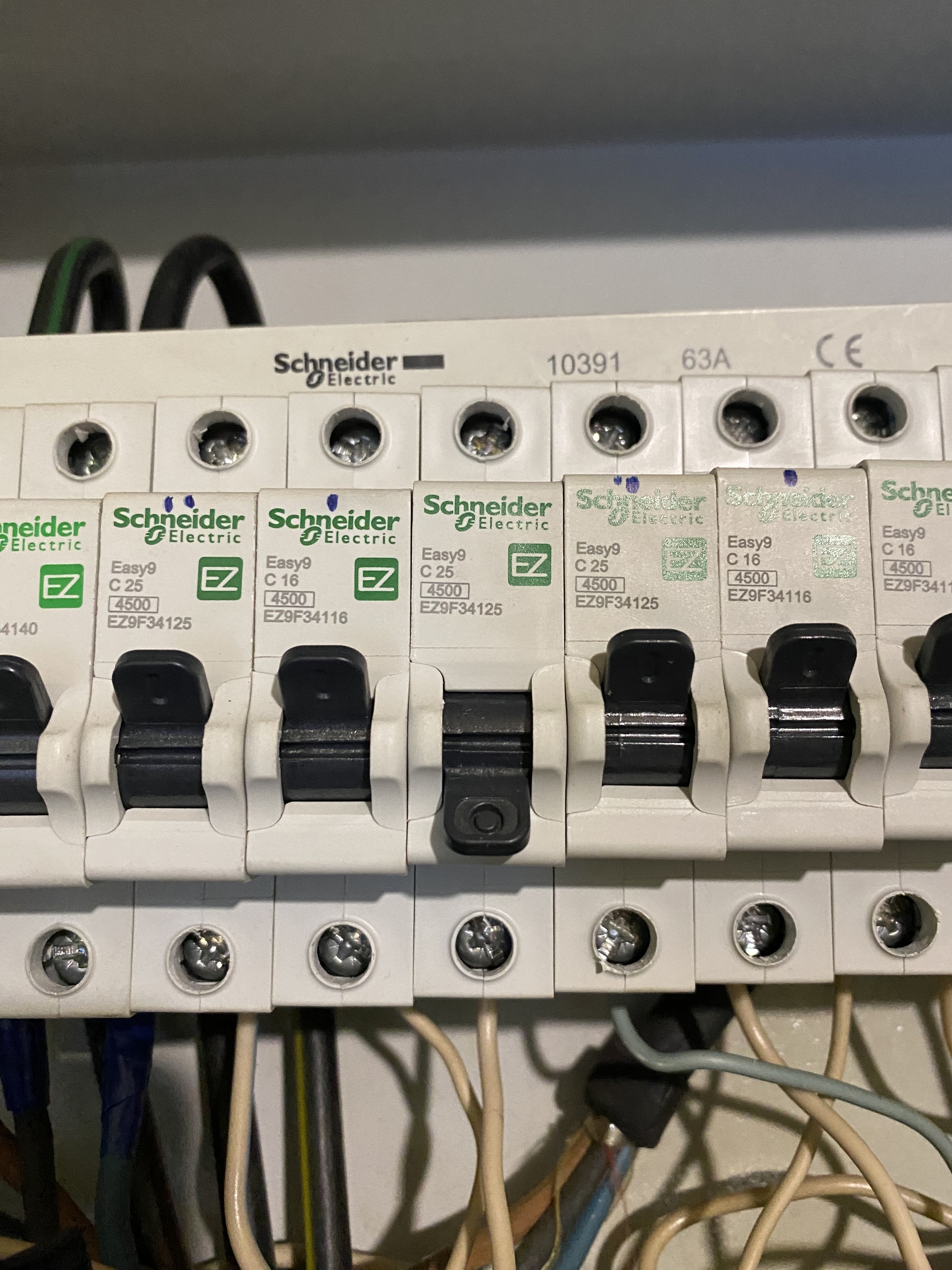

Автомат, на котором висит розетка
если бы у вас было двухфазное электричество в доме - проблем бы не было, а раз у вас лишь одна фаза, ноль просто не выдержит нагрузку.
а если точнее, одну конфорку он потянет (до 3.5квт), но не более
не понимаю людей, которые в электрике ничего не понимают и еще сами пытаются что то делать.. ну вызови электрика, пусть всё сделает по человечески, не так уж много стоит вилку прикрутить к проводу и всё сделать как надо
Если подводка к дому однофазная, то ДА, обе фазы (L) от панели на одну единственную фазу.

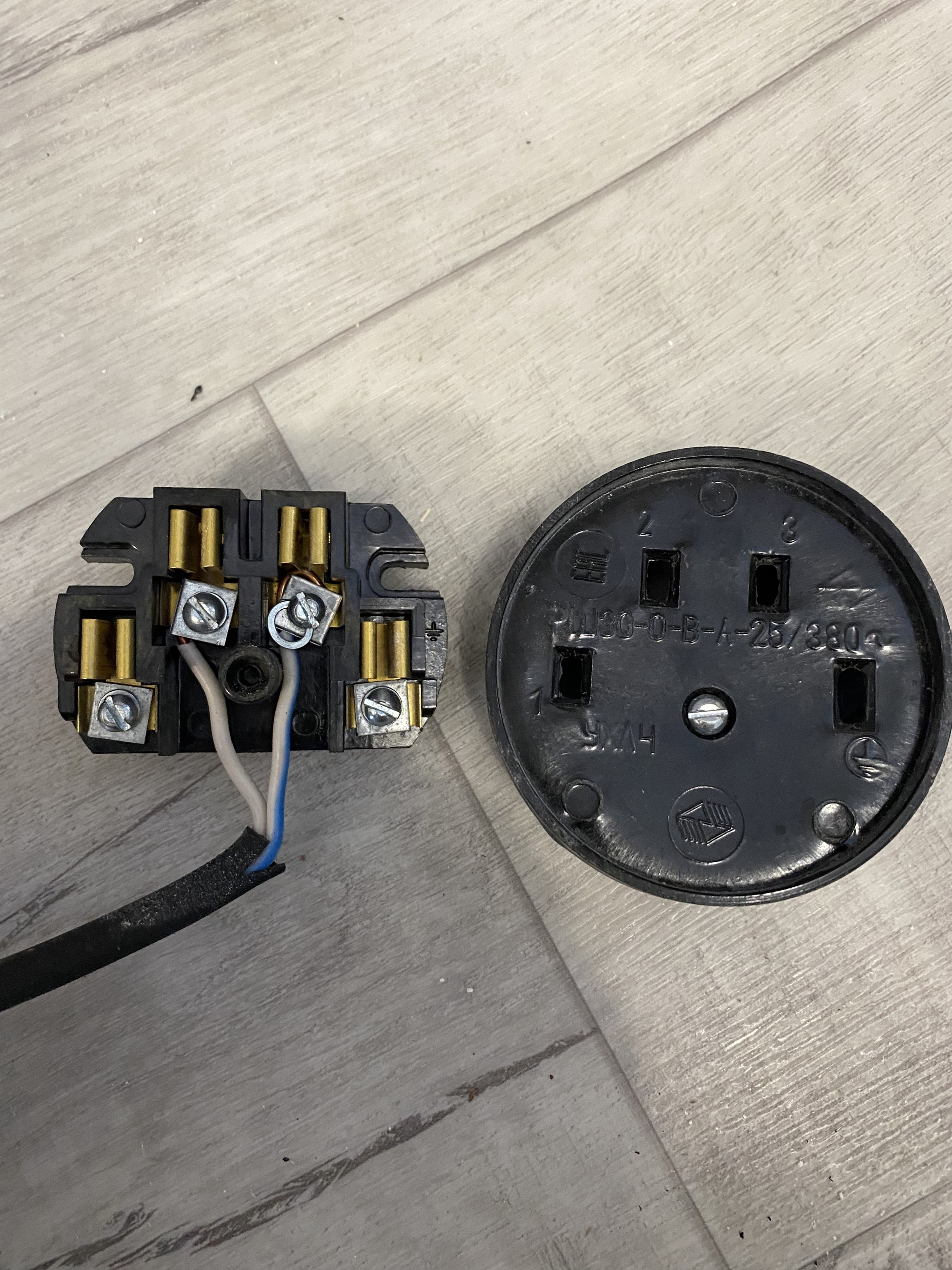

Совет дельный, подробный, всё верно. И даже если это частный дом, надо понять, три фазы или одна. ТС утверждает, что три. Следовательно, нужно Ч и К к разным фазам, С к нолю, ЖЗ к земле. Скорее всего придётся проложить новую проводку (судя по фото розетки, раньше к плите подводилась лишь одна фаза и ноль, хоть розетка изначально трёхфазная - 1,2,3 фазы и земля)
А если у него в розетке 2 фазы? Нужно сперва замерять что там в розетке подкючено, я уже когда-то сталкивался с такими расключениями
Удаление постов и комментариев, не нарушающих правил, возможно в случаях, если они нарушают законодательство Российской Федерации (о чем есть постановление уполномоченного органа государственной власти), нарушают авторские права третьих лиц или содержат сведения, которые могут нанести вред его автору.
Если ваш случай подходит под какую-то из вышеописанных причин, обратитесь в службу поддержки https://pikabu.ru/go/sup_m.
автор, не вздумай подключать, как тебе тут на советовали - 2 фазы вместе, ноль отдельно, земля отдельно!
при однофазной сети, у тебя ноль сгорит от перегруза! обязательно замени провод на более толстый (например пвс 3*6мм)
Всё элементарно, синий провод с наклейкой N подсоединяем к левой клемме, 2 провода чёрный и коричневый с наклейкой L, подсоединяем к правой клемме, зеленый не подсоединяем.

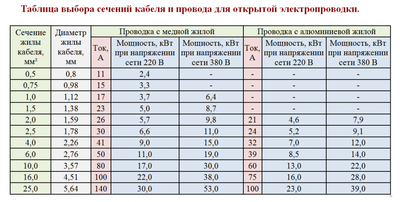

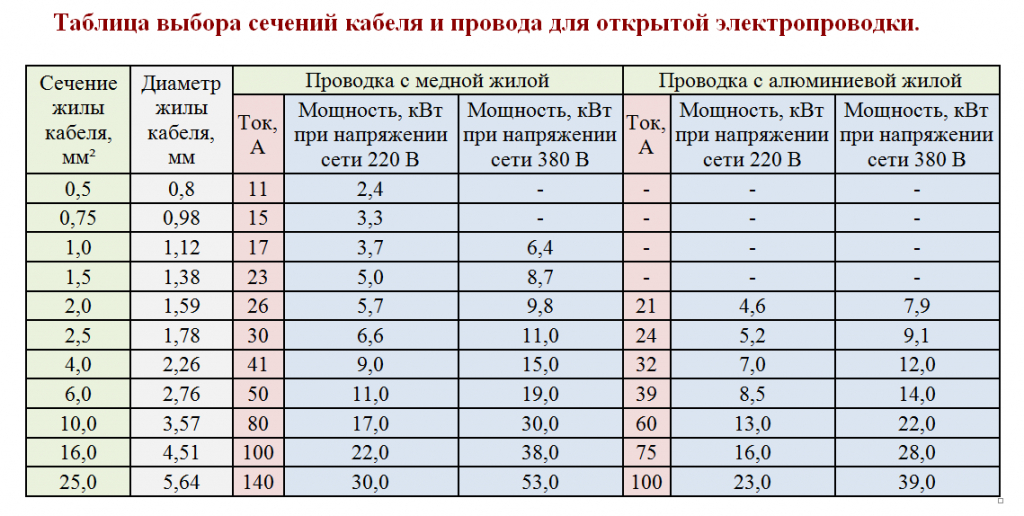

Автор оставь табличку по расчету кабеля)

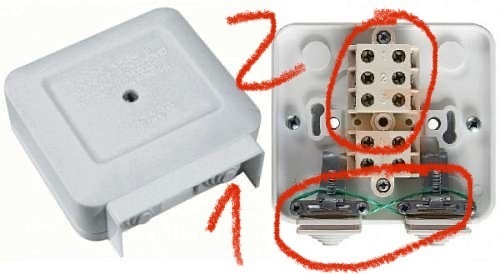

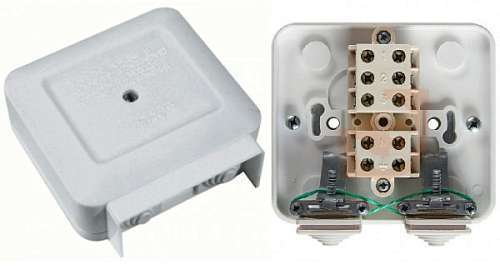

И вот такой вот Колесник вместо розетки и не парься но с запасом советую все таки 4 квадрата хотя если не пользоваться всеми комфорками разу то и 2,5 хватит) но лучше с запасом.
В розетке фаза и ноль, если в автомат белый идёт то фаза на конце тоже белая, но не факт))) так что советую проверить мультиметром прямой ли кабель нет ли у него ответлений)
Этот ЩИТОК скоро станет причиной ПОЖАРА из-за СИПа, заведенного на клеммы автоматов с гребенкой. Которые, конечно же, никто не протягивает

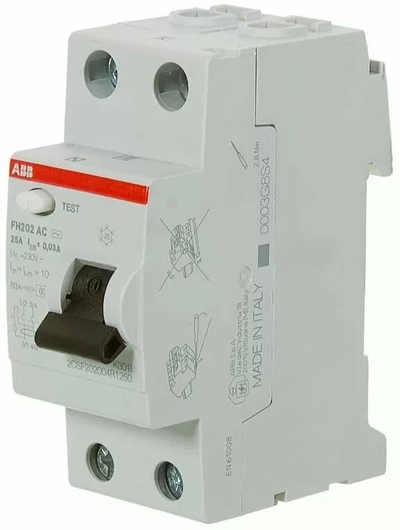

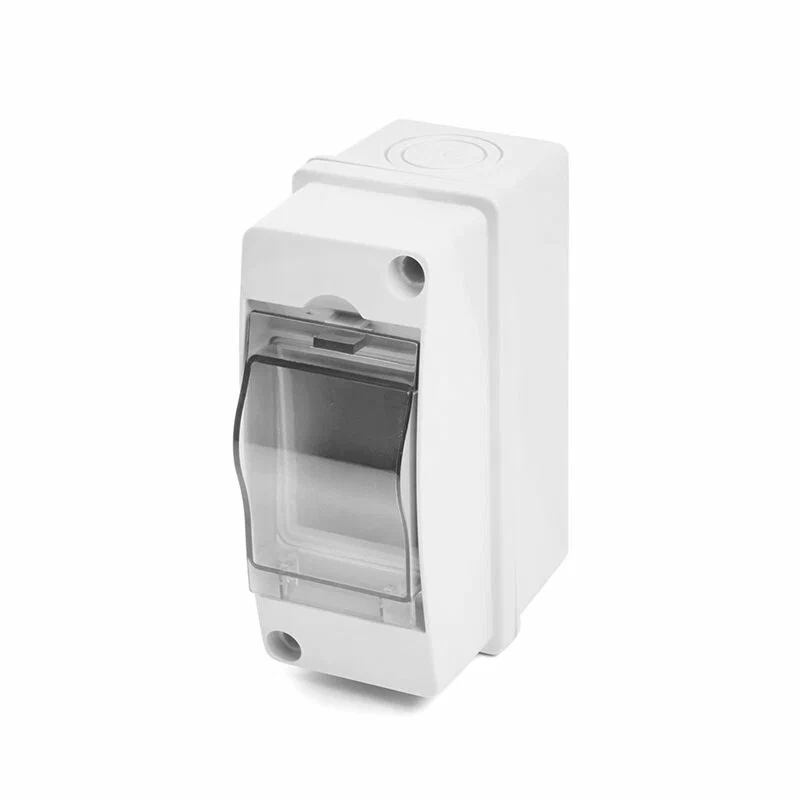

Тогда покупайте боксик на 2 модуля, УЗО на 25 ампер, тип "А" (хоть дороже, чем АС, но они лучше.), и током срабатывания не более 30 мА, и провод 2х4 мм2. Устанавливаете боксик с учётом длины провода. Провод из стены подключаете к УЗО сверху, (белыq провод прикручиваете к клемме L, а бело-синий к клемме N на УЗО.) а тот что докупите, снизу, и подключаете к розетке. Важно, что бы нулевой (N) провод был подключён к синему от вашей плиты, а фазный (L) к коричневому и чёрному при соединении вилки и розетки, т. е. они совпали.

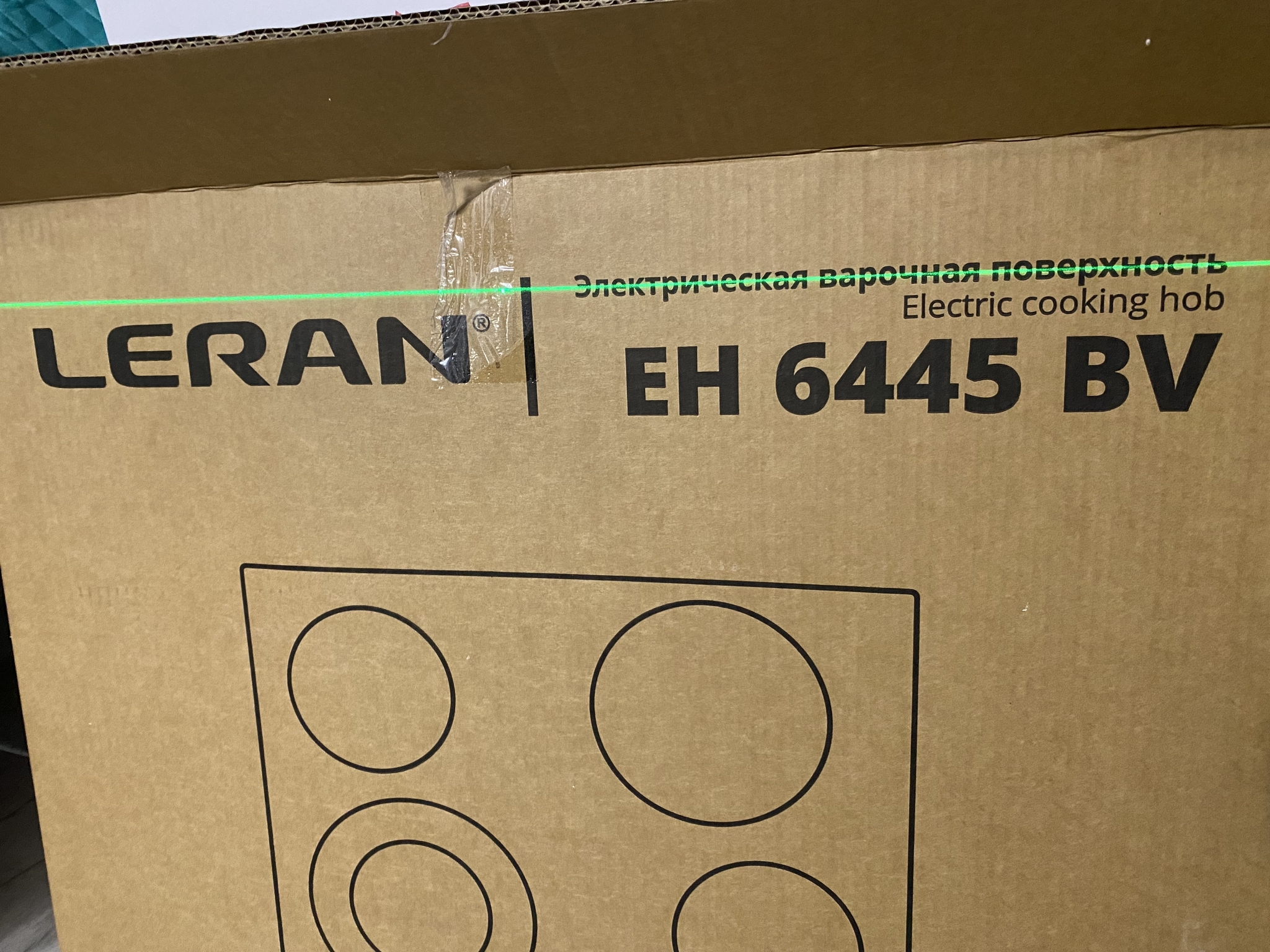

И ещё - выложите модель своей плиты.
Земля, как оказалось, бутафорская)
Я бы поставил УЗО вместо автомата в щите. Но, боюсь, Вы не осилите тот электромонтаж, который наделали в щите не товарищи электрики. Поэтому лучшим вариантом будет установка УЗО непосредственно возле плиты. Желательно в доступном месте. Провод от выхода из стены до розетки какой длины?
Если на автомат белый провод без синей полосы то подключай к нему провод L, а с синей полосой это ноль

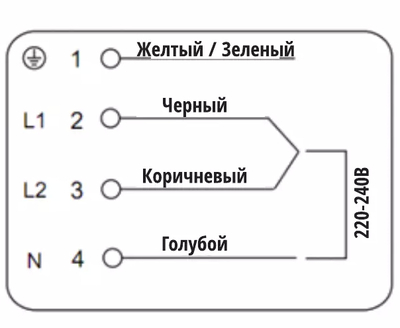

Автор! Прежде всего подойди к счетчику в квартире и проверь, однофазный он, или трехфазный. Там должно быть написано на нём либо 230В, либо 3*230/400В. Если счётчик однофазный, то чёрный и коричневый подключай вместе к фазе, синий к нолю, а желто-зеленый к заземлению.
Если счётчик трехфазный, то посмотри, какой автомат отключает розетку панели. Если автомат однофазный, типа С40, то действуй как в случае с однофазным счетчиком. Если автомат трехфазный типа С25, то синий и желто-зеленый на ноль и заземление соответственно, а чёрный и коричневый на разноименные фазы, то есть чёрный на условную фазу А, коричневый на условную фазу В. Условная фаза С у тебя остаётся на подключение духовного шкафа.
Тем, кто хочет мне написать, что 380 в квартиры не подаётся, отвечаю сразу. Подаётся. Редко, но бывает. Видел в двух квартирах.
А куда провод от этой розетки идет, в щиток?
Если да то смотри на каком проводе будет автомат.

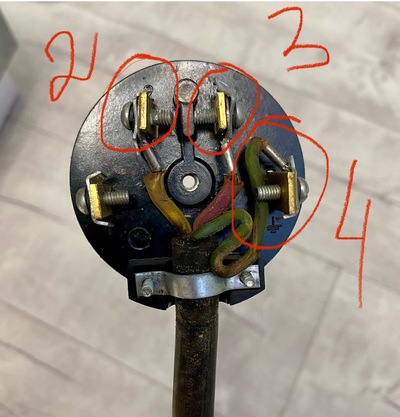

Стопэ, ты сейчас насоветуешь, а он и подключит. На этой вилке 3 фазы, ноля нет, надо смотреть как в розетке подключено, есть ли там ноль или три фазы так же идут
какой нахер мультиметр? он в трех проводах разобраться не может. электрика надо. хоть бы написал откуда. глядишь ктото и помог бы за адекватную копеечку
У автора варочная поверхность. Судя по тому, что фазных проводов два (чёрный и коричневый), поверхность на четыре или на три конфорки. Две конфорки получают питание с коричневого, остальные с черного провода. Таким приборам пофиг, как получать электричество. Можно с одной фазы, можно с двух. Возможность подключения с разных фаз предусмотрена для более равномерной загрузки электросети.

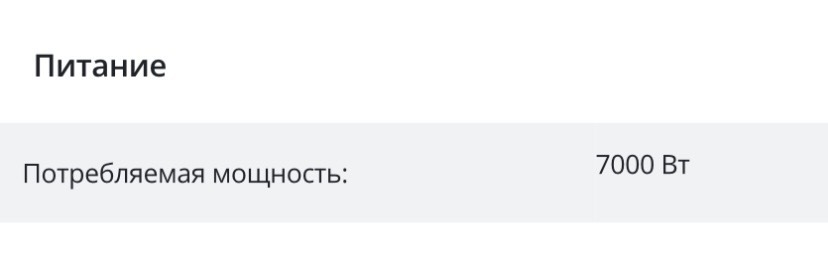

Он знает где засейвится, панель на 6КВт сечением, 2,5 мм кв. В одну жилу подключать, интересно, а на автобус он из окна пятого этажа выходит.
