Приобрел по случаю материнскую плату с процессом от tower сервера lenovo ibm x3100 m3.
по сути все разъемы как у АТХ платы но вот f panel меня озадачила.
20 пиновая колодка с ключем по середине , как у usb 3.
В мануале зовётся operator information panel connector.
Вот к ней никак не могу найти распиновку, а тыкать отвёрткой без изучения = спалить мать.
Может кто имел дело с такими ? Подскажите , Гугл молчит, мануал даёт только общую информацию.

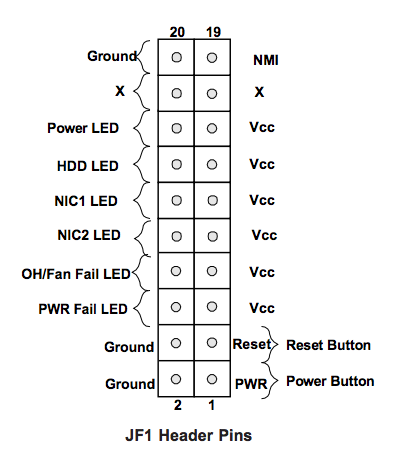

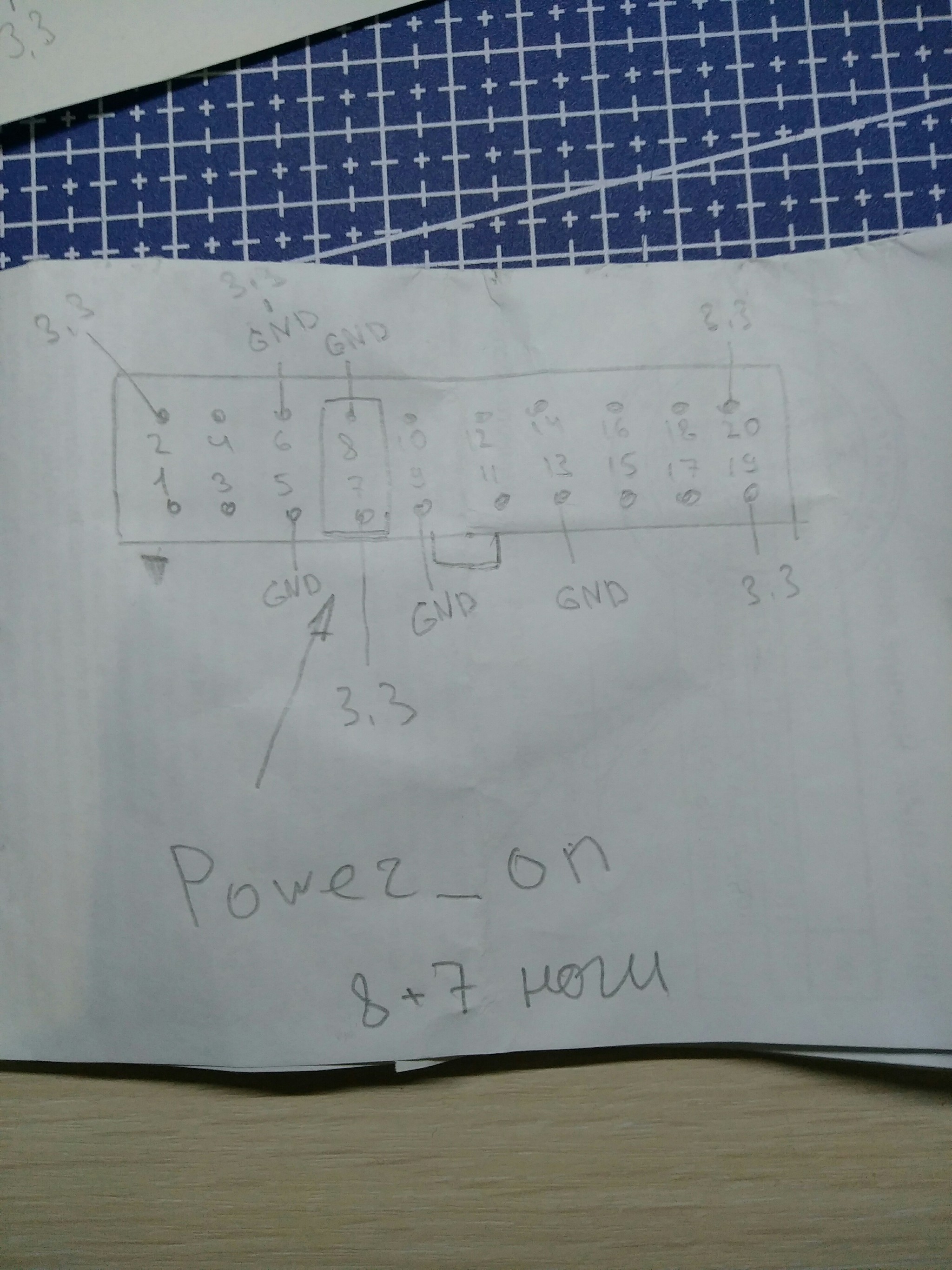

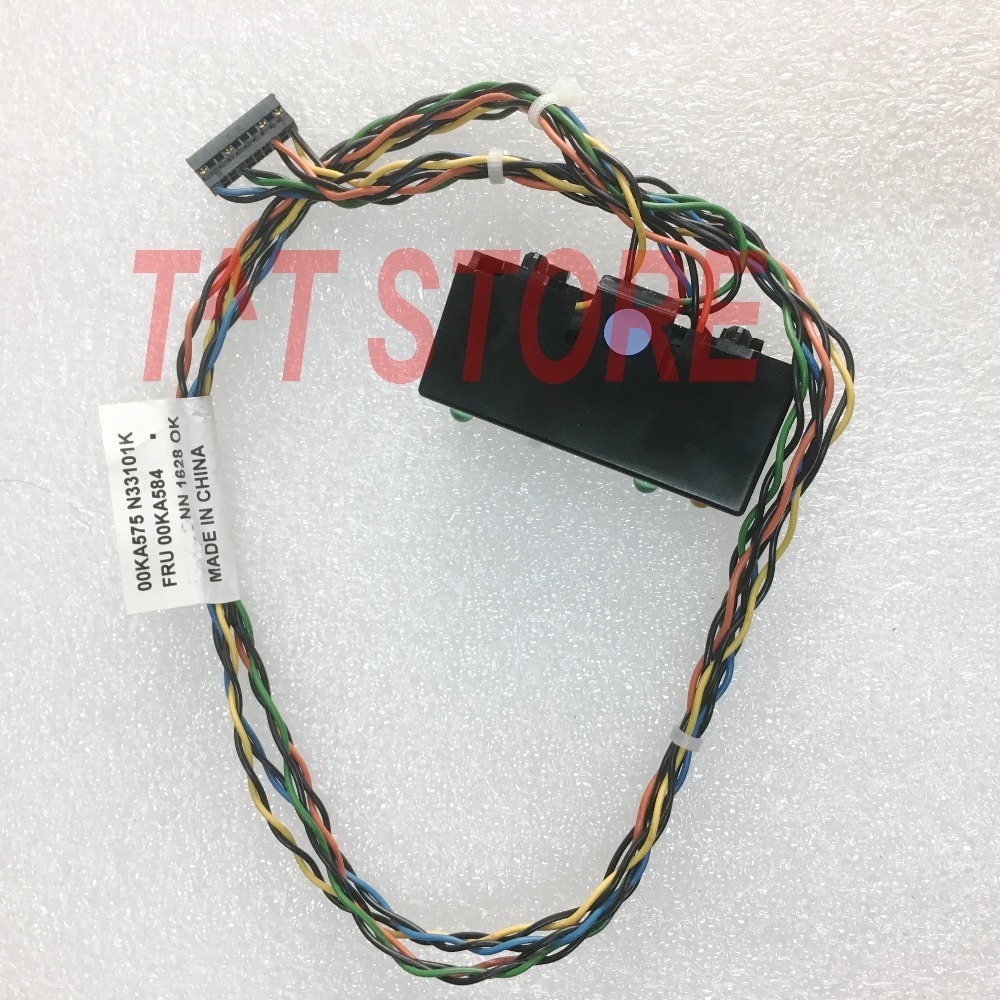

не совсем .. гугл подсказал что провод для этого разъема выглядид вот так , логично что черный это минус , осталось выяснить кто из цветных кто , ресет/повер и два светодиода..

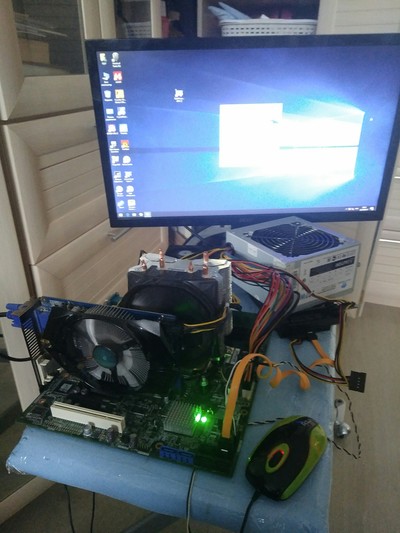

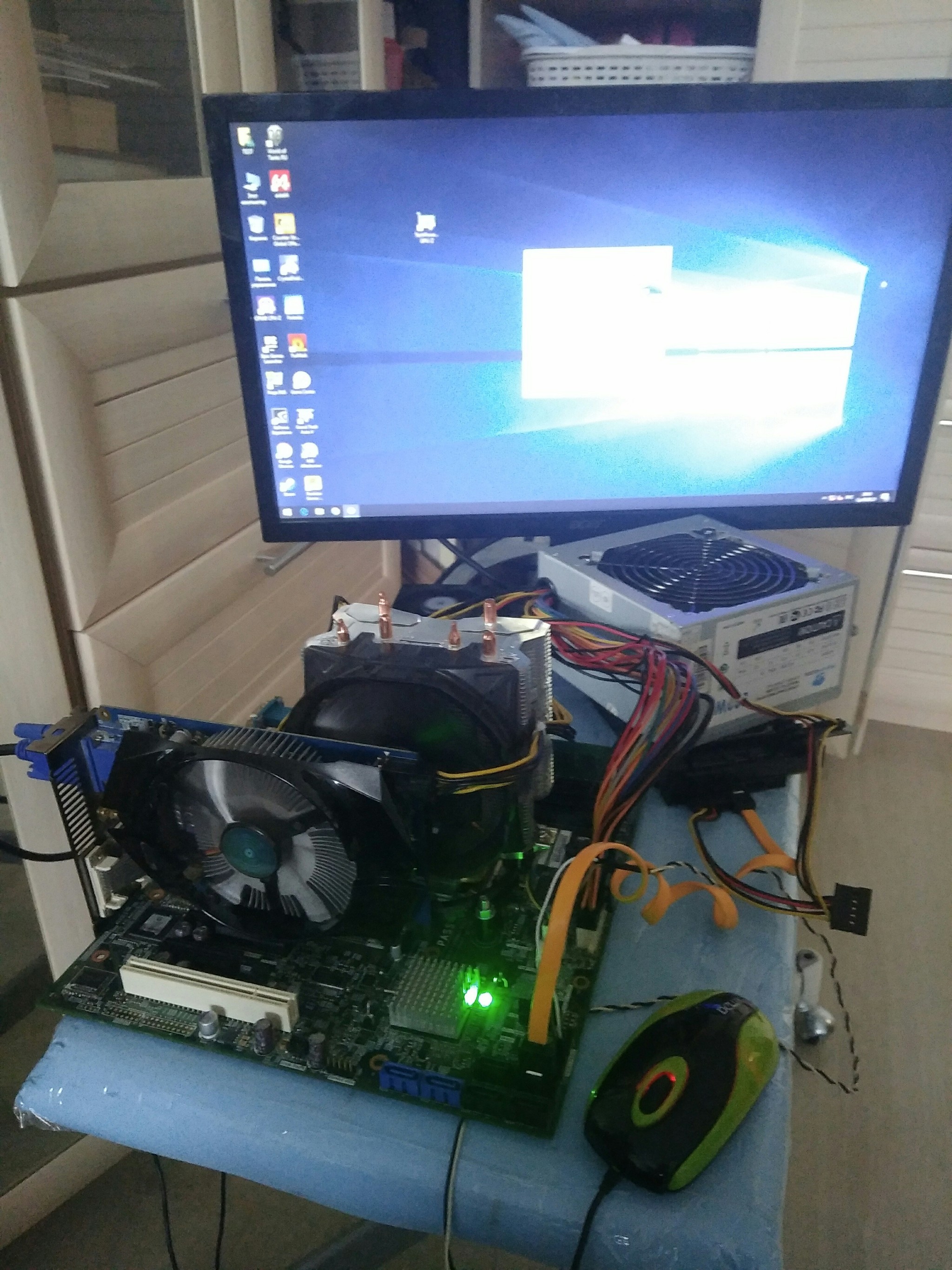

Если не секрет, за сколько взяли? PCI слот так и просит вставить в него звуковую карточку X-Fi с устаревшим интерфейсом, но с высококлассным звуком.
не совсем .. гугл подсказал что провод для этого разъема выглядид вот так , логично что черный это минус , осталось выяснить кто из цветных кто , ресет/повер и два светодиода..
не совсем .. гугл подсказал что провод для этого разъема выглядид вот так , логично что черный это минус , осталось выяснить кто из цветных кто , ресет/повер и два светодиода..
Я бы тестером промерил, какие контакты Front Panel с землёй соединены. Так была бы уже примерная конфигурация ясна. И что с чем замыкать.
