Первые попытки гальваники дома: меднение
Я давно собирался освоить гальванические методы покрытия, и вот, наконец, дошли руки. Решил сделать по этому поводу пост - краткий и неполный, потому что процесс оказался на удивление непрост.
Для начала я собрал гальваническую ванну - купил полуторалитровый полипропиленовый контейнер, сверху на него установил самодельную крутилку для подвешиваемого катода - объекта меднения (шаговый двигатель, подшипник, угольная щётка, кусок пластика, соединяющий их воедино, и немного электроники, вращающей двигатель со скоростью 1 RPM.
Ещё в контейнер воткнул силиконовую трубку с щупом термометра, кусок 3 мм титановой проволоки для подвеса анода (как же я замучался нарезать на ней резьбу для крепления анодного провода!) и трубку для аэрации.
На подвес анода повесил на титановом же крючке, собственно, анод - кусок высокочистой меди в самосшитом чехле из химически стойкой хлоритовой ткани. Чехол нужен, потому что, несмотря на чистоту металла анода, из него может вываливаться при работе всякий мусор - вот чтобы этот мусор в электролит не попадал.
Это анод из никеля, медный точно такой же, только другого цвета.
Приготовил электролит по рекомендациям производителя:
Точнее, попытался приготовить - в последний момент оказалось, что вместо "меди сернокислой" у меня лежит пачка "медного купороса технического" - массы со странными белыми пятнами, при растворении дававшей бурую маслянистую пену. Попытался его перекристализовать, потом плюнул и купил нормальный.
Так вот, приготовил электролит, и перешёл к подготовке объектов для меднения:
Наскрёб по закромам всякого мусора - пару распечаток с фотополимерного принтера, кусок цинка, кусок алюминия, куриный череп и несколько крабовых клешней. Всё обезжирил ацетоном, к каждой штучке подклеил цианакрилатом кусок лужёной медной проволоки.
Чёрную пластиковую детальку забраковал сразу - на ней не будет видно, ровно ли легло графитовое покрытие. Впрочем, по-хорошему, надо было не браковать, а загрунтовать серым акриловым грунтом, заодно и узнал бы, как графит на грунт ложится. Но я поленился.
Потом взял аэрограф и с его помощью покрыл всё краской "Графит 33":

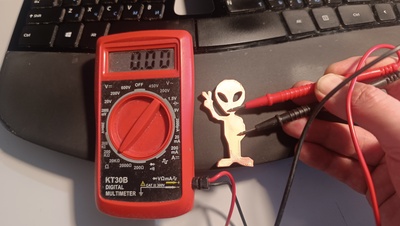

Подсушил полчасика:
Потом часть объектов оставил так, а часть убрал досыхать при 90 градусах в духовке - производитель краски говорил, что так у неё проводимость улучшается. Спойлер: прогрев в духовке на меднение не повлиял.
Естественно, не обошлось без трудностей: аэрограф забился, краска пролилась, я макнул в неё кубик, и слой краски на нём оказался неравномерным. Потом, когда я сушил краску в духовке, она вспучилась:
Как бы то ни было, я подвесил кубик на вращающееся крепление катода, залил в ванную электролит, включил аэрацию. Тут же стало понятно, почему в инструкции писали про пеногасящие добавки:
Электролит убежал, сработало УЗО.
Мде. убрал аэратор, долил электролит, запустил заново. Через час достал из ванны красивенький кубик:
Видно, что на кубики проблемы меднения в тех же местах, где были проблемы с покрытием.
Аналогично замеднил и остальные предметы. С разными результатами:
Куриный череп развалился при подвеске, да и окрасил я его совсем неровно. Так что меднить до упора не стал. Но медь нормально ложится, видно.
С клешней краска облезает на глазах. Возможно, не стоило брать крабов, жаренных в масле.
Но что не успело облезть - меднится.
Цинк и алюминий замеднились хорошо. Прямо удивительно: я боялся, что под слоем краски алюминий и цинк будут растворятся в кислоте; так-то без краски их меднить нельзя, если верить книжкам.

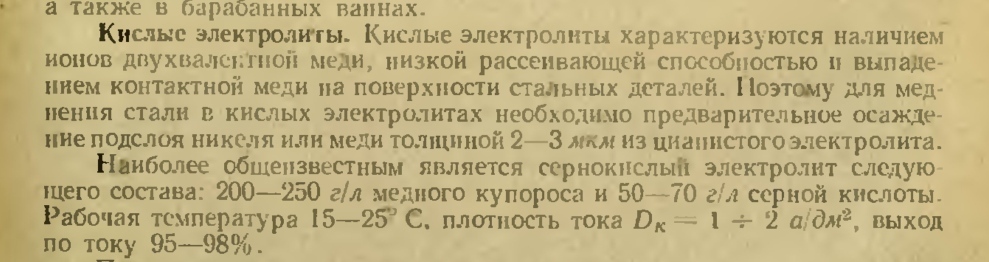

Особняком надо сказать про половинку стальной гайки. В отличии от пластика, кости, хитина, алюминия и цинка, которые надо красить, сталь можно попробовать меднить напрямую. Правда, в "Кратком справочнике Гальванотехника" Ямпольского советуют сначала отложить на сталь пару микрометров никеля, но никелировку я пока только планирую освоить, так что меднил напрямую.
Гайку чуть зашкурил снаружи, протравил соляной кислотой и промыл от жира щёлочью. Резьбу, как видите, зачищал очень условно.
Подвесил гайку на проволочке, окунул в ванную, оставил на час - и вот результат:
Видно, что на гладкую сталь медь ложится очень неровно. Возможно, дело в отсутствии никеля, возможно - просто ток великоват был. Вопрос требует проведения дальнейшего исследования.
В общем, подводя итог, меднить дома вполне реально, хотя каждый случай требует отдельного рассмотрения. Что особенно приятно, меднить можно, в том числе, цинк (который я худо-бедено умею лить) и алюминий (который я учусь фрезеровать).
Следующим этапом в моих гальванических планах никелирование. Все реактивы и анод уже куплены, осталось сделать электролит и заняться экспериментами. Если и с никелем всё пойдёт более-менее прилично, то можно будет пытаться восстанавливать никелевое покрытие деталей моей ретротехники. Маленьких деталей, которые влезут в полуторалитровую ванную, конечно.
Спасибо за внимание!
Лига технологов
195 постов1.6K подписчиков
Правила сообщества
Если вы хотите добавить пост пожалуйста убедитесь что информация в нем правдива.
Посты не по теме,с ложной информацией и т.п. будут удаляться.
Чтобы стать участником Лиги,надо написать мне в личку или призвать в комментариях с просьбой о принятии в Лигу.
Те кто приняты в Лигу,могут помогать пикабушникам от имени Лиги технологов.
