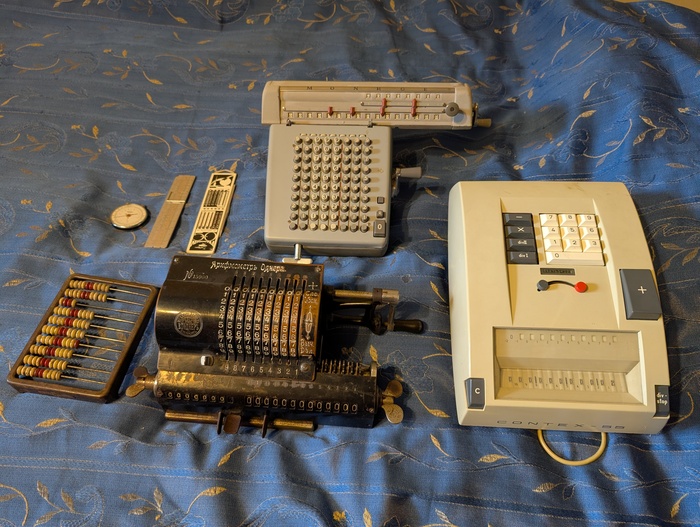

Сегодня в серии "рандомная ретротехника" покажу, какие в механических счётных машинах были устройства ввода. Спойлер: разные.

Верхний ряд, слева направо:

- Круговая логарифмическая линейка КЛ-1 с крутящимися головками, как на часах. Безумно неудобная, кстати, хоть и стильная.

- Классическая логарифмическая линейка, их в XX веке выпустили, наверное, тысячи моделей похожих. Ложе, в котором по принципу ласточкиного хвоста движется ползунок - и число вводится сдвигом этого ползунка.

- Счислитель Куммера, число вводится стилусом и ползунками, в остальном вычисление работает примерно как на счётах.

- Арифмометр Monroe с полноклавишной клавиатурой. Очень популярное решение для 1910-х - 1960-х годов, в наше время часто вызывающее удивление. Каждая колонка отвечает за свой разряд числа - скажем, чтобы ввести число 12, нужно нажать на "1" во втором справа разряде, и "2" в следующем, крайнем правом. Очень удобно, пользователь может набирать число одним движением, а разработчик использует клавиатуру одновременно и для ввода, и для хранения числа (кнопочки "залипают" до конца операции, тем самым служа регистром памяти), и ему не нужно делать отдельное устройство для подключения десятиклавишной клавиатуры к каждому разряду регистра памяти по очереди.

Нижний ряд, слева направо:

- Классические счёты, число вводится перекидыванием костяшек.

- Арифмометр Однера начала XX века. Число вводится рычажками, которые пальцами выставляются вверх-вниз. Каждый рычажок соответствует колонке клавиш полноклавишной клавиатуры арифмометра Monroe, ползунку счислителя Куммера или ряду костяшек счёт.

- И, наконец, арифмометр Contex-55 с привычной десятиклавишной клавиатурой, используемой так же, как на электронном калькуляторе или в "Excel".

Сегодня в серии "рандомная ретротехника" просто красивое, подборка деталей в стеклянных и металлокерамических корпусах.

В основном, тут электровакуумные лампы - нелинейные электронные приборы, появившиеся в начале XX века и очень популярные до конца 1950-х годов. Потом их начали теснить полупроводниковые приборы, но в отдельных специализированных областях вакуумные лампы используются до сих пор, достаточно вспомнить магнетрон из любой СВЧ печи.

Но есть на картинке и газоразрядные лампы, работающие за счёт тлеющего разряда в разряженном газе, и стандарты частоты, устроенные по принципу камертона, и даже полупроводниковый приборчик в левом верхнем углу затесался.

Больше всего бросается в глаза здоровенная синяя лампа в центре. Технически, это обычная радиолампа, вакуумный триод, но американцы сделали лампы серии Arcturus Blue максимально привлекающими внимание - мало того, что у них синее стекло (тут кобальтовое стекло, у более поздних ламп серии используется просто краска), так ещё и верхняя пипочка-штенгель на расширенной головке уже тогда, в тридцатые годы, выглядела стилем "ретро".

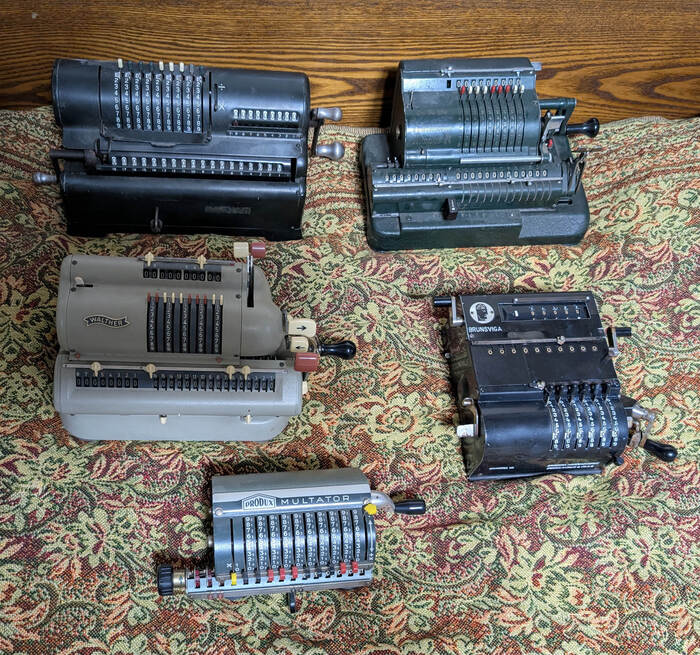

Сегодня в серии "рандомная ретротехника" атака клонов: разрабатывать механические машины было достаточно сложно, а копировать готовые конструкции – сравнительно просто, поэтому копированием удачных устройств занимались все, кому не лень.

Выше на фото полноклавишные механические Monroe (слева), которые под брендом Nisa скопировали в Чехословакии - милые и очень маленький для полной клавиатуры портативные машинки с очень изящной и необычной конструкцией (например, умиляет одна ручка для сброса двух счётчиков - в одну строну крутишь, сбрасывается один счётчик, в другую сторону - другой).

А это - десятиклавишный Contex 20, производившийся в СССР под именем "Быстрица" - очень поздние и тоже очень маленькие машины, буквально набитые пластиковыми деталями.

Таких пар можно вспомнить множество, те же сверхпопулярные ВК-1 и ВК-2 были копиями Facit-ов, Monroe и Contex я выбрал только потому, что могу проиллюстрировать их собственными фотографиями.

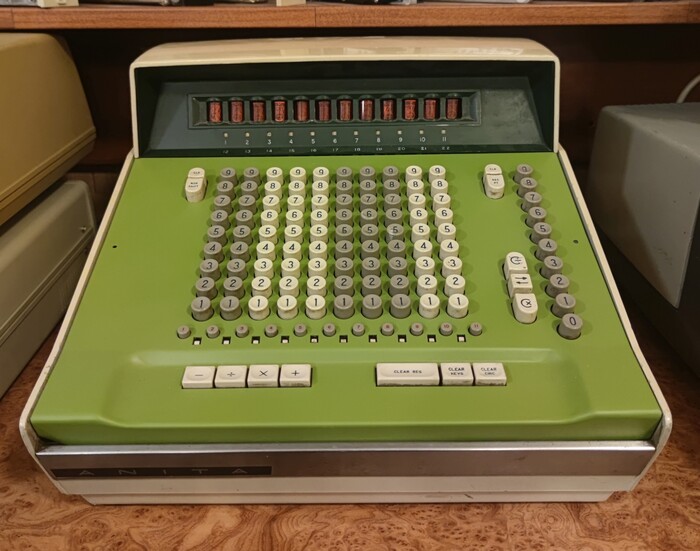

Сегодня в серии "рандомная ретротехника" ламповым калькулятор "ANITA MK IX".

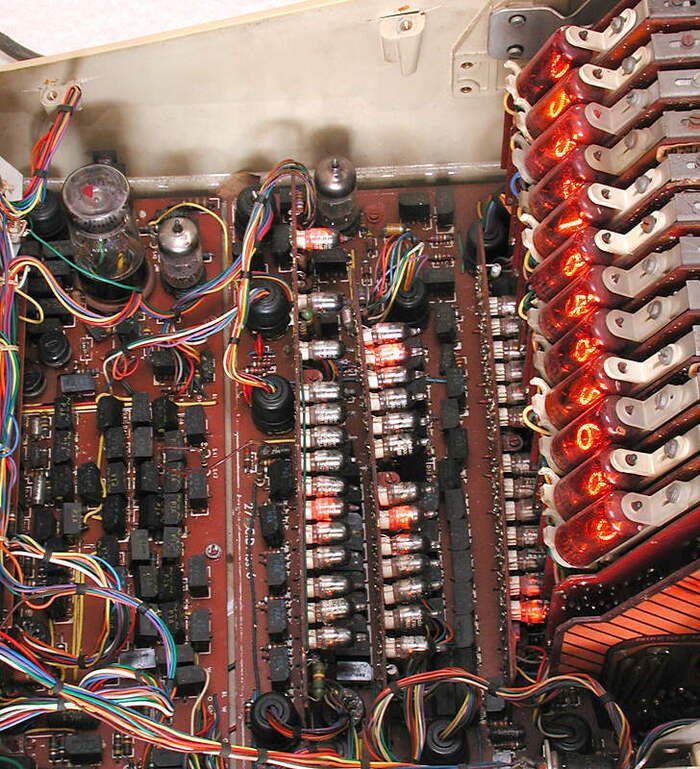

Вообще, обычно калькуляторы делали или на базе транзисторов, или уж на механике – но самая первая электронная модель, ANITA MK VII, была собрана на вакуумных и газонаполненных лампах, транзистор в ней был ровно один, где-то в блоке питания. У меня чуть более поздняя модель IX, в которой транзисторов уже больше дюжины, но в целом конструкции очень похожи.

Чинил её долго, но безуспешно. Схем нет, массовым тестированием компонентов вычислил сотню резисторов с уплывшим номиналом, пару разбитых ламп и горстку сомнительных конденсаторов. Полагаю, остались проблемы в селеновых вентилях, но тестировать их сложно, а менять вообще все не хочется, :–(.

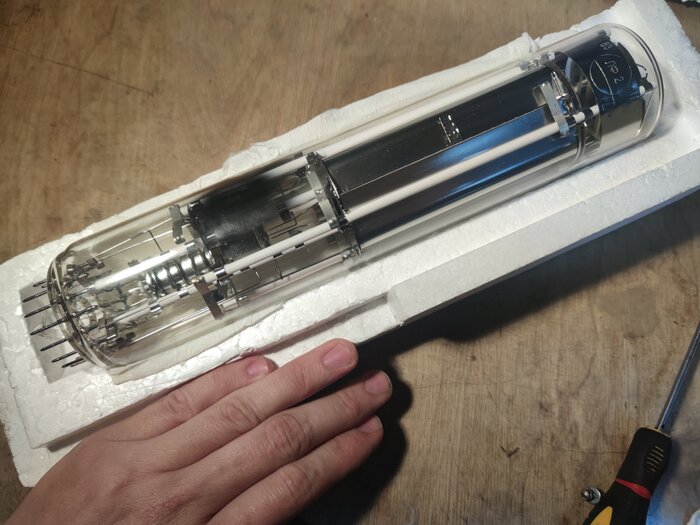

Сегодня в серии "рандомная ретротехника" радиолампа-аналоговый компьютер ЛФ-2.

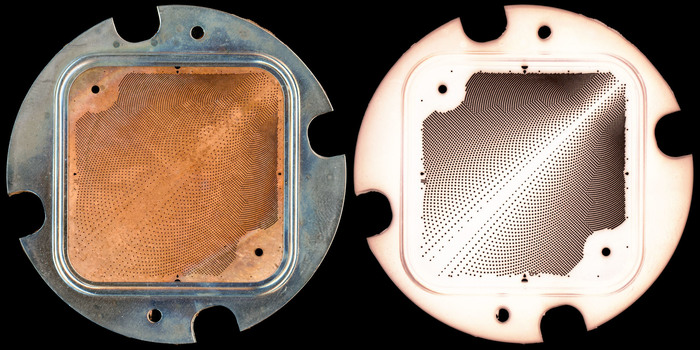

Устроена она примерно как обычный кинескоп – узкий пучок электронов отклоняется отклоняющей системой вверх-вниз по Y и вправо-влево по Х. Но пучок скользит не по экрану, а по продырявленной пластинке – продырявленной не просто так, а в соответствии с функцией f(x,y). Чем больше дырочек, тем больше электронов сквозь них пройдёт, тем "большее число" считается. Конкретно ЛФ-2 считает (x-y)/(x+y) – но есть лампы с другими названиями и другими вычисляемыми функциями, конечно.

Сегодня в серии "рандомная ретротехника" программируемый калькулятор и логарифмическая линейка для слепых.

Калькулятор – популярный в позднесоветское время МК-52, установленный на блок полуколхозного исполнения, копирующий цифры с экрана в виде штырёчков шрифта Брайля; внутри блока куча микросхем мелкой логики, белых никак не маркированных проводков и соленоидов со штырьками.

Логарифмическая линейка, в общем, почти стандартная только большая и без видимых цифр, со шрифтом Брайля. Нижняя планка съёмная, их в комплекте несколько штук с разными шкалами – обычной логарифмической, тригонометрическими и так далее.

Сегодня в серии "рандомная ретротехника" портативная рабочая станция 1989 года выпуска.

Весьма мощный по тем временам компьютер с 386 процессором и до 8 МБ оперативной памяти - где-то на порядок мощнее умеренно бюджетных моделей своего времени.

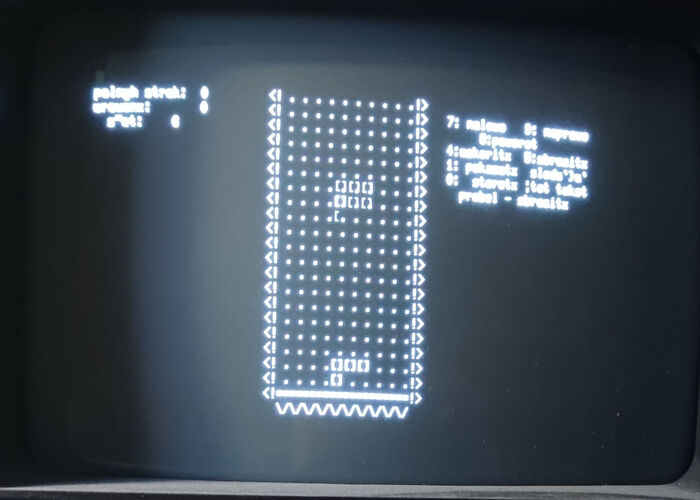

Из интересного надо заметить плазменный дисплей из матрицы неоновых лампочек - монохромный, как и все плоские дисплеи своего времени, но очень контрастный и быстрый.

К сожалению, чинить эту модель довольно сложно, у неё не оссобо стандартно всё что только можно – дисковод, жёсткий диск, шина для модулей расширения... Даже расширить оперативную память было непросто. А ещё после любого сброса или изменения конфигурации надо обновлять настройки BIOS, обновляются они с дисковода, а дисковод очень ненадёжный и, как я уже говорил, не совсем стандартный. Весёлая машинка, короче.
