Океан 222 Upgrade
Расскажу о доработке приёмника Океан 222.
Сначала цифры:
500₽ - стоимость приёмника на барахолке.
410₽ - стоимость одной банки лития 2АЧ (не из Китая). Требуется 3 банки.
350₽ - Блок питания (импульсный) 15 В 3 А.
140₽ - зарядка и индикация для лития.
600₽ - Мелкая комплектация на ремонт, чистку.
Ну, погнали)))
Вот таким он был, когда попал к нам на операционный стол
Первым делом перестроили его на FM (инфы много, расписывать не буду), заменили электролиты, ну и довели до рабочего состояния.
Дальше разобрали, пластик и алюминий поехали в УЗ-ванну мыться. Тут нас ждало первое разочарование))) Надписи на алюминиевой лицевой панели сошли вместе с грязью быстро и легко)))
Вкрячиваем синие светодиоды в подсветку передней панели (4 штучки). Запитываем их от коллектора транзистора VT12 через токоограничивающий резистор. Таким образом, они зажигаются при включении приёмника и гаснут при выключении.
Вместо тряпки, которая защищала динамик, вырезаем и ставим акустическую ткань
Для работы от аккумуляторов мы подключились к цепи 9 В (где изначально от батареек работа организована).
Нам потребовалось 3 банки лития 18650, контроллер заряда, индикатор заряда и линейный стабилизатор на 9 В (на фотках нет, он внутри)))), так как 3 банки лития дают 12 В. На фото ещё импульсный источник питания, которым мы заряжаем наш Океан
Очень хорошо получилось, что есть штатный разъём для подключения к прикуривателю, его мы и задействовали для заряда.

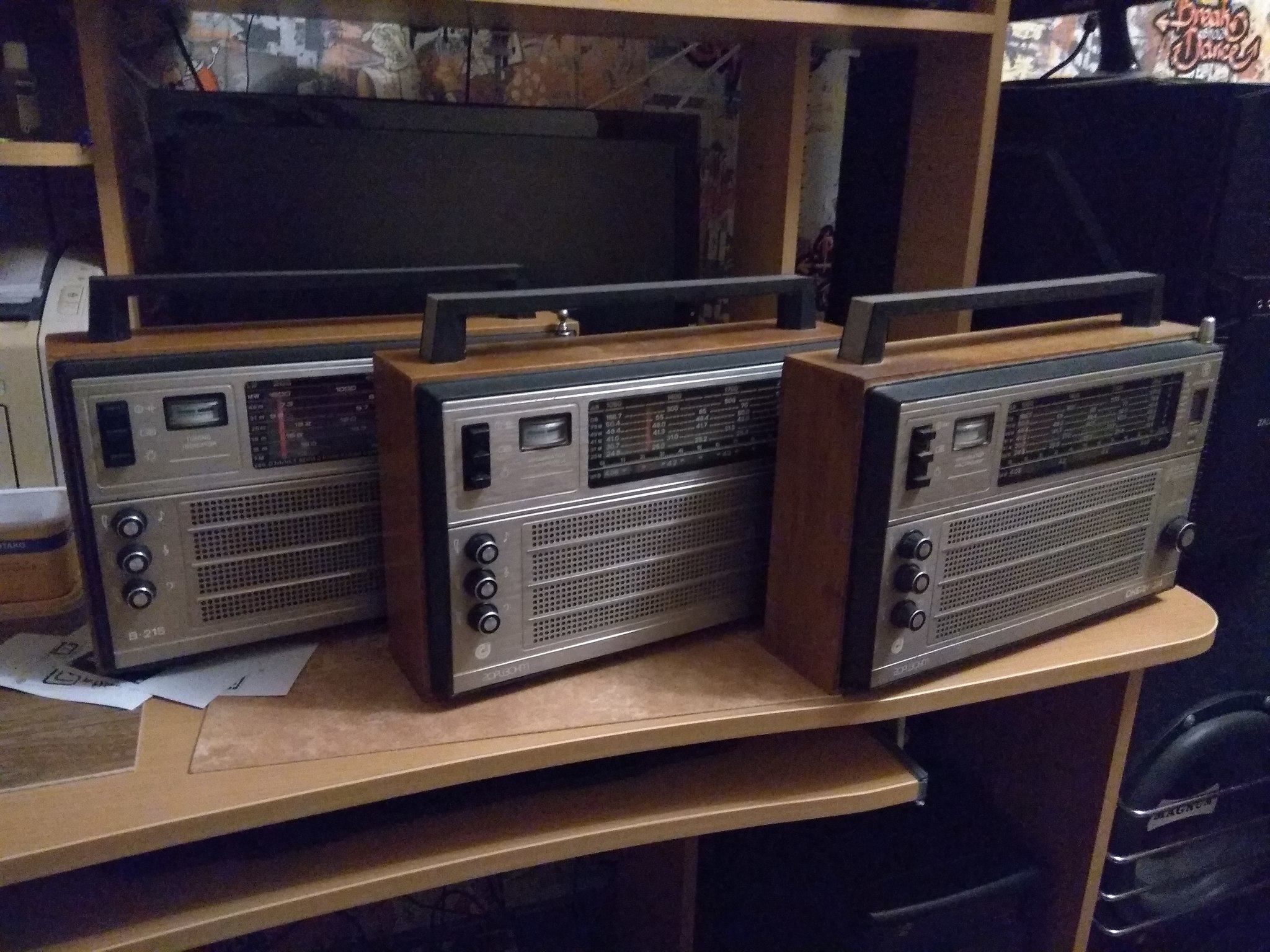

В итоге получился неплохой приёмник, который в ближайшее время будет искать себе нового хозяина на сайте объявлений за 4000₽)
При нажатии на красную кнопку показывает уровень заряда лития)
Можно настроить 4 разные станции с помощью регулировок сзади и кнопками на передней панели быстро переходить на эти станции))) такая память, своеобразная.
При подключении штатного сетевого кабеля питание от аккумуляторов автоматически отключается, чтоб не было лишней нагрузки на штатный дохленький транс.
От аккумуляторов приёмник на средней громкости работает пару суток.
От сети и от аккумуляторов работает чисто. Когда заряжаешь, появляется довольно сильный фон от импульсного блока питания, поэтому, заряжать лучше в выключенном состоянии
В общем, всё)))
Работы сделано дохрена, текста получилось мало)))
