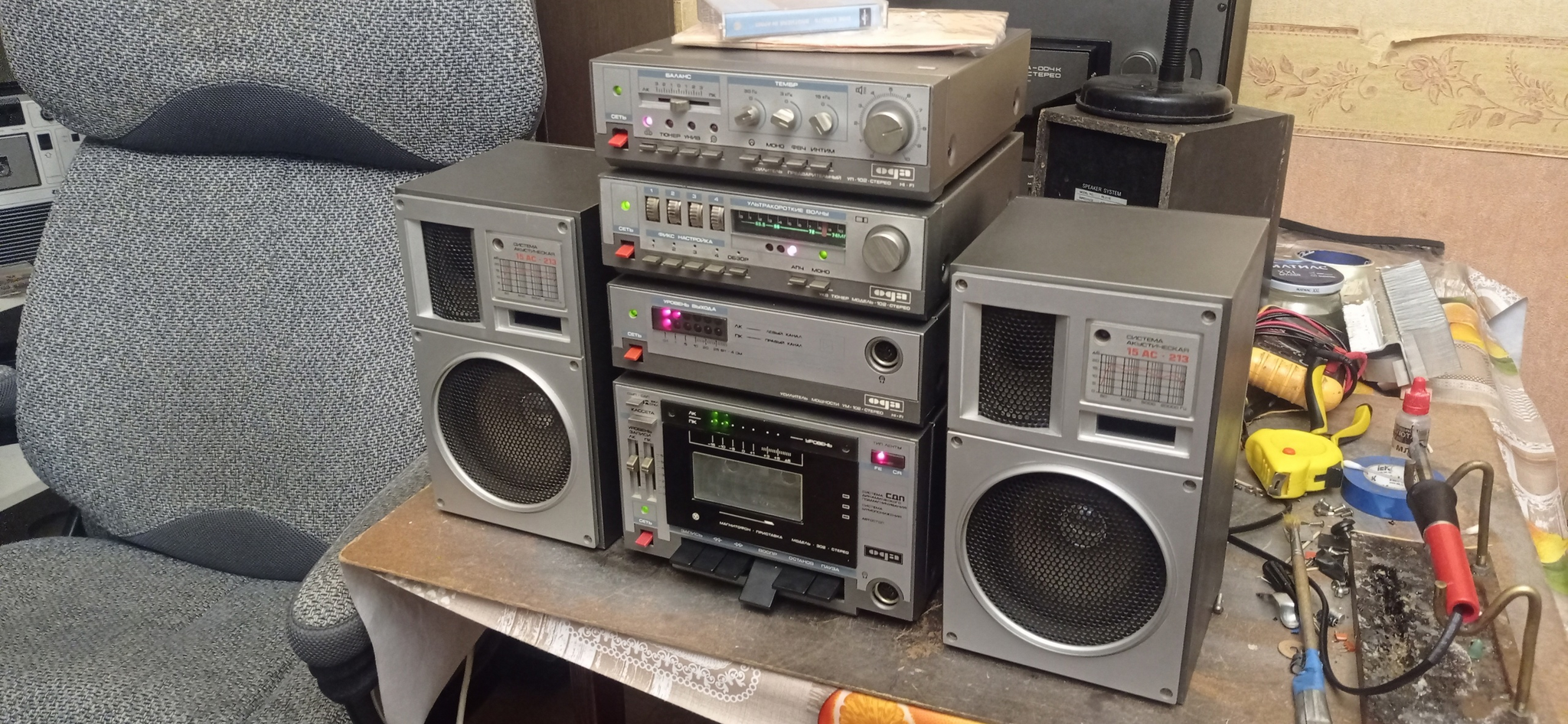

О-даааа, встречайте: ''Ода-102-стерео''⁠⁠

Технические характеристики

Тюнер

• 'Диапазон принимаемых частот УКВ, МГц, не уже  65,8...74

• Реальная чувствительность. мкВ, не хуже  ...  5

• Чувствительность, ограниченная шумами, мкВ, не хуже  3

• Избирательность по зеркальному каналу (на частоте 69 МГц), дБ, не менее  40

• Разделение стереоканалов, дБ, не менее,  на частотах:

• 315 Гц  24

• 1000 Гц  30

• 5000 Гц  24

• Номинальный диапазон воспроизводимых частот, Гц, не уже  31,5... 15 000

• Мощность, потребляемая от сети, Вт, не более  4,5

• Габаритные размеры, мм, не более  .223x245x75

• Масса, кг, ие  более  2,2.

Магнитофон

• Скорость движения магнитной ленты, см/с  4,76

• Отклонение скорости магнитной ленты, %, не более  ±2

• Время перемотки кассеты МК-60, с, не более  180

• Время срабатывания автостопа, с, не более  .  5

• Коэффициент детонации, %, не более  ± 0,2.

• Входное напряжение на запись: с микрофонного входа, мВ, не более  0,35

• с универсального входа, мВ, не более  200

• с входа радиотрансляции. В, не более  ...  15

• Рабочий диапазон частот на линейном выходе, Гц, не хуже:

• для ленты типа I МЭК (А4205-ЗБ)

• в режиме «Fe»  40... 12 500

• для ленты типа II МЭК (А4212-ЗБ)

• в режиме «Cr»  40... 14 000

• Коэффициент гармоник на линейном выходе, %, не более  - 3

• Относительный уровень паразитных напряжений в канале записи -воспроизведения, дБ, не более  -44

• Относительный уровень шумов и помех в канале записи-воспроизведения (для ленты типа МЭК), дБ, не более  -50

• Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения, дБ,  не  более  -58

• Спад АЧХ канала записи-воспроизведения на частоте 10 000 Гц на уровне -3 дБ с включенной системой динамического подмагничивания, дБ,  не  ниже  -7

• Относительный уровень стирания, дБ, не более  -65

• Рассогласование АЧХ стереоканалов воспроизведения и записи-воспроизведения на линейном выходе в диапазоне частот 250...6300 Гц, дБ, не более .. 3

• Выходное напряжение на выходе или подключение стереотелефонов на нагрузке 8 Ом ±5%, мВ, не менее  90

• Входное сопротивление на запись, кОм, не менее:

• входа микрофона  ...  1,8

• универсального входа  220

• входа радиотрансляции  150

• Выходное сопротивление линейного выхода, кОм, не более  10

• Габаритные размеры магнитофона, мм, не более  223х144, 5x247

• Потребляемая мощность, Вт, не более  7

• Масса, кг, не более . .  3,5.

Предварительный усилитель

• Диапазон воспроизводимых частот, Гц, не более:

• нижняя предельная . .  20

• верхняя предельная  20 000

• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более:

• для линейных входов  . .  200

• для коррелирующего входа  .  2

• Номинальное выходное напряжение, В . .  1

• Коэффициент гармоник в диапазоне частот 40...16 000 Гц,%, не более  0,2

• Пределы регулировки тембра, дБ, на частотах 30 Гц ...  .  ±  (10±  2)

• 3 кГц  ±  (3,5±  1)

• 15 кГц  ±  (10+  2)

• Отношение  сигнал-взвешенный шум,  дБ,  не менее:

• с линейных входов .  70

• с корректирующего входа ...  65

• Отношение сигнал-фон, дБ, не менее:

• с линейных входов  60

• корректирующего  входа  50

• Переходное затухание между стереоканалами, дБ, не менее, на частотах:

• 1000 Гц .....  40

• 250...10 000 Гц  30

• Переходное затухание между входами, дБ, не менее, на частотах:

• 1000 Гц  50

• 250... 10 000 Гц  40

• Спад АЧХ при включенной кнопке «ФВЧ», дБ, не менее, на частоте 10 Гц  10

• Ступенчатое ослабление громкости, дБ  22± 3

• Действие тонкомпенсации, дБ, при уменьшении регулятором громкости выходного сигнала на 30 дБ, не менее:

• на частоте 30 Гц . .  8

• на частоте 15 кГц  5

• Мощность, потребляемая от сети, Вт, не более ...  10

• Габаритные размеры усилителя, мм,не более  223x245x75

• Масса, кг, не более  2.

Усилитель мощности

• Диапазон воспроизводимых частот, Гц, не более.

• нижняя предельная  20

• верхняя предельная  ...  20 000

• Коэффициент гармоник в диапазоне частот 40...16 000 Гц,%, не более .  0,25

• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более  1000

• Номинальная выходная мощность, Вт  10

• Максимальная выходная мощность, Вт, не менее  ...  25

• Отношение сигнал-взвешенный шум, дБ, не менее  ...  95

• Мощность, потребляемая от сети, ВХА, не более  34

• Габаритные размеры УМ, мм, не более  .223x240x75

• Масса, кг, не более  ...  3,4.
