Очередной Macbook A1286 с отвалом видеочипа
Всем привет, сегодня в гостях я думаю всем полюбившейся A1286, с вечной проблемой отвал видяхи, нет изображения, после яблока зависает белый экран и т.д.
в нашем случае это после яблока белый экран+ само яблоко уже полосы с артефактами
Все понятно отвал видеочипа, но т.к клиенту его уже меняли не один раз, ну или грели тут хз, решено более бюджетно попробовать переделать его в UMA( режим интегрированной графики)
далее следует совершено наркоманский способ но это единственное что работает на macbook' ax начинаем:

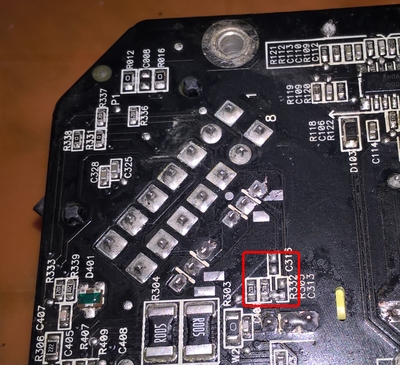

Отпаиваем резистор питания видяхи, ну или дросель кому как удобнее( пометил черной полоской)
А вот и наш виновник торжества GMUX (U9600)
Вапаиваем по кругу резисторы которые соединят gmux c сигналами хаба и разъема матрицы
Довольно мелкие бревно для масштаба))
Паяем перемычки от точек LVDS_IG к LVDS_CONN
Далее
И т.д
Отпаиваем U9270 и соединяем выводы 10+11 и 3+4 как на фото
К сожалению тут чуть. Чуть пропустил с фото так как отвлекли, но вот результат окончательной пайки
Пробуем включить наш macbook, вуаля))
Теперь он меньше греется, дольше держит АКБ, видео на Ютубе в fullhd тянет без проблем, ремонт можно считать законченным, спасибо что почитали до конца на вопросы пишите или на почту или в сообщениях ниже
данный ремонт будет полезен если угрели до пузырей текстолит под видео ну или вырвали все что можно и т.д

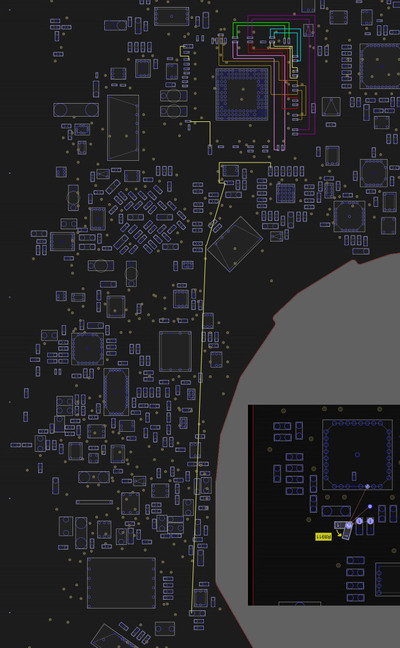

Инфа по переделке взята с какого то пиндосского сайта, на последнем скрине бордвью с указанием что и куда паять, кому надо скину
