Обзор видеоэндоскопа iCartool IC-V104AW – когда перестаешь работать вслепую⁠⁠

Есть такой момент в ремонте, когда уже понимаешь, что именно нужно сделать, но не понимаешь, что там внутри происходит. Лезешь руками, крутишь инструмент, ориентируешься на ощупь. Иногда попадаешь сразу, иногда тратишь лишние 10–15 минут просто потому, что не видно. Я брал эндоскоп не ради «посмотреть». Хотел проверить, насколько управляемая камера реально упрощает такие задачи. Потому что обычные варианты с фиксированным объективом у меня уже были, и там быстро упираешься в ограничение – смотришь только вперед.

iCartool IC-V104AW по характеристикам выглядит достойно: камера около 4 мм, автофокус 1–10 см, угол 90°, аккумулятор 3350 мАч. Не профессиональный инструмент, но уже уверенный средний класс.

Про корпус, джойстик и почему это не просто форма ради формы

Форма у него сразу понятная. Берешь в руку – и не думаешь, куда тянуться. Рукоять нормальная, не скользит, палец сразу ложится на джойстик. И вот здесь как раз вся суть. Камеру крутишь прямо по ходу работы. Не надо останавливаться, перехватывать корпус, искать кнопку. Просто двигаешь пальцем и смотришь туда, куда нужно. Когда зонд уже где-то внутри, это сильно упрощает жизнь. Меньше лишних движений, меньше раздражения.

Сам корпус обычный пластиковый, матовый. Снизу зарядка через USB-C, рядом кнопка включения и индикатор. Индикатор, кстати, оказался полезной штукой – видно, когда заряд уже на исходе, а не в момент, когда все просто выключилось.

Зонд длиной около метра, в металлической оплетке. Он гибкий, но сам форму не держит. Зато не возникает ощущения, что его можно случайно перегнуть и испортить. В месте выхода из корпуса стоит плотный кожух, и это правильно – именно там обычно все и ломается.

Камера маленькая, около 4 мм. И, на самом деле, это не просто цифра. Есть места, куда более толстый эндоскоп не лезет вообще, а этот проходит спокойно. И вот это начинаешь ценить, когда реально пытаешься куда-то залезть.

Подсветка нормальная. Шесть диодов, три уровня. На максимуме света хватает даже в полностью закрытом пространстве. Регулировка под рукой, рядом кнопка записи, все логично.

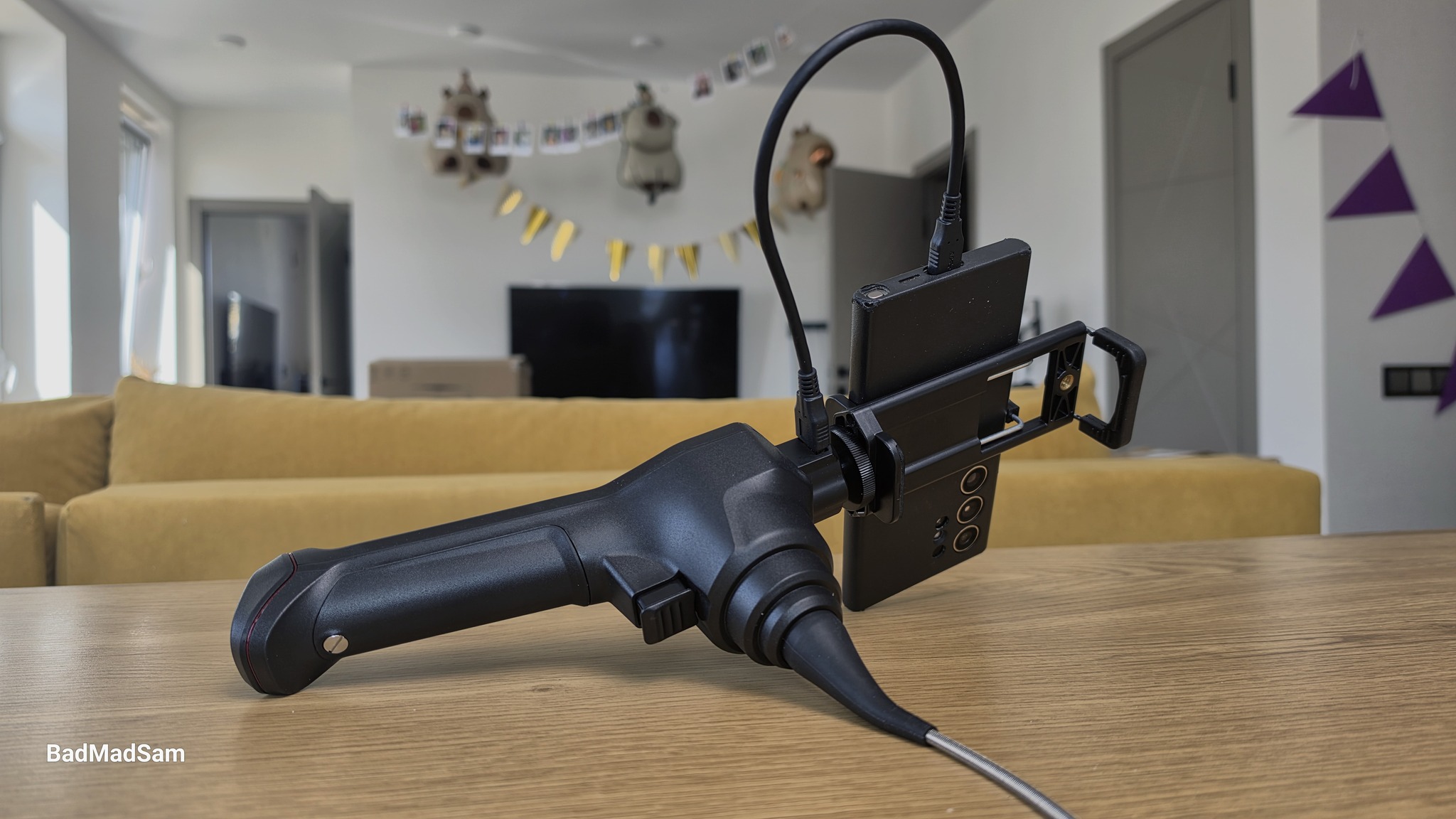

С держателем под смартфон работать удобно. Телефон закрепил – и не думаешь о нем. Экран перед глазами, ничего никуда не падает, не нужно его пристраивать рядом. В итоге вся конструкция воспринимается как одно устройство, а не набор из двух частей.

Что показали замеры: угол, фокус, свет и автономность

Сначала решил просто понять, что у него с углом обзора, без всякой теории. Поставил камеру на расстоянии 10 см и перед ней положил линейку. В кадр попало примерно 195 мм по ширине. Если пересчитать, выходит около 89°. То есть заявленные 90° тут реально близки к тому, что получается в жизни.

Дальше автофокус. Камеру сначала почти вплотную подвел к линейке, потом начал отодвигать. Уже где-то с 11 мм появляется нормальная резкость, деления читаются без размытия. Дальше до примерно 100–110 мм картинка держится уверенно. После этого все вроде видно, но мелкие детали начинают теряться, особенно если присматриваться к шкале.

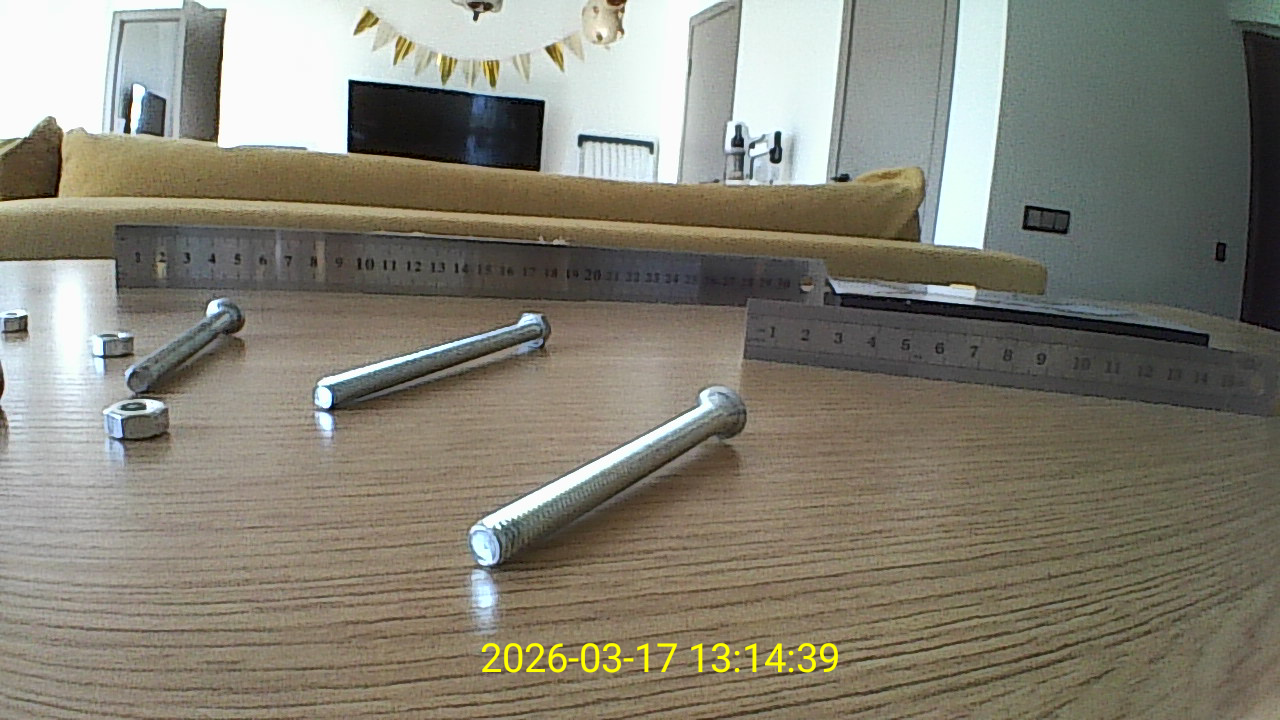

Потом проверил, как он ведет себя на расстоянии больше 100 мм. Разложил на столе линейки, гайки, болты. Общую картину видно без проблем – понятно, где что лежит. Но если нужна детализация, тут уже не хватает четкости. И это ожидаемо, потому что камера всего на 1 мегапиксель и рассчитана на работу вблизи.

С подсветкой сделал простой тест. Взял коробку 180x180x50 мм, полностью перекрыл свет и ввел туда камеру. Без подсветки – вообще ничего не видно, просто черный экран. Включаешь максимум – и уже можно различить шкалу линейки даже на расстоянии около 180 мм. Картинка зернистая, но ориентироваться можно.

Если убавить яркость, становится темнее и появляется больше шумов, но в целом внутри все еще понятно, что происходит. Минимальный уровень уже больше подходит для ближней работы, чтобы не ловить пересвет на металлических или блестящих поверхностях.

Отдельно проверил, как работает поворот камеры. Ввел зонд в замкнутое пространство и начал просто менять направление. Можно спокойно смотреть не только вперед, но и в стороны, постепенно осматривая всю полость. С обычным эндоскопом так не получается – там видишь только то, что прямо перед объективом.

Фиксацию тоже проверил. Задал угол и оставил зонд без движения. Камера положение держит, не возвращается назад. Это важно, когда нужно зацепиться взглядом за конкретное место и спокойно его рассмотреть.

Потом был тест с изгибами. Взял изогнутый канал и попробовал провести зонд за угол. Обычно в таких местах приходится вытаскивать его и пробовать заново. Здесь получилось пройти дальше – просто меняешь направление камеры уже внутри и идешь дальше.

Ну и автономность. Полностью зарядил и оставил работать с максимальной подсветкой. В таком режиме он продержался 2 часа 58 минут. Это один из самых тяжелых сценариев. Если яркость снизить, вполне реально получить ближе к заявленным 5 часам.

Не на столе, а в деле

Самый показательный момент был с машиной. Нужно было добраться до датчика под двигателем, место неудобное. Обычно это выглядит так: лезешь рукой, пытаешься понять, где он, на ощупь ищешь посадочное место. Здесь сначала просто завел камеру и посмотрел, где он стоит и как к нему подлезть. Дальше уже работаешь инструментом, но без попыток найти его вслепую. Причем удобно, что можно работать вдвоем. Один крутит ключ, второй держит эндоскоп и направляет камеру. Как итог - болт находится быстрее, и не приходится по несколько раз промахиваться.

С инсинкератором ситуация проще, но тоже наглядная. Просто ввел камеру внутрь и прошелся по всей полости. Сразу видно, есть ли что-то лишнее и где это лежит. Не нужно никуда лезть рукой, не нужно гадать. Особенно полезно, если внутри что-то твердое застряло – сразу видно место. Здесь как раз ощущается поворотная камера. После того как ввел зонд, дальше не трогаешь его лишний раз. Просто меняешь направление и смотришь по сторонам. Можно спокойно обойти всю внутреннюю поверхность, заглянуть за элементы, посмотреть под углом.

Еще один момент был, когда сын попросил посмотреть, что находится внутри ствола игрушечного автомата орбиз. Внутри канал оказался не прямой, а со ступенями и сужениями. Обычным эндоскопом пришлось бы несколько раз заново заходить. Здесь просто ведешь камеру, направляешь ее в нужную сторону и проходишь дальше. Без попыток угадать направление.

К чему в итоге пришел

По цифрам тут ничего необычного. Камера на 1 Мп, угол около 90°, работа через смартфон. Но в работе это не то, на что обращаешь внимание в первую очередь. Главное – управление камерой. Завел зонд внутрь и дальше не трогаешь его лишний раз. Просто меняешь направление и смотришь, куда нужно. Нет постоянных попыток заново попасть в нужный ракурс. В тесных местах это ощущается сразу – меньше лишних движений, быстрее находишь нужную точку.

Отсутствие встроенного экрана может показаться упрощением, но на деле это удобнее, по крайней мере для меня. Смартфон дает нормальный размер изображения, не нужно всматриваться. Фото и видео сохраняются сразу на устройство. Диаметр около 4 мм – это уже круто. Есть места, где более толстая камера просто не проходит. Здесь таких ограничений меньше, и это играет важную роль в работе.

В итоге iCartool IC-V104AW - это инструмент, который начинаешь цениться в процессе. Когда есть задача не просто заглянуть, а понять, что внутри и где именно это находится. В таких ситуациях он реально упрощает жизнь.
