Трансформатор ТС-250: характеристики, устройство и применение
Введение
Трансформаторы серии ТС-250 — это силовые понижающие трансформаторы, предназначенные для использования в блоках питания цветных телевизоров которые выпускались в СССР, а также часто применялись ради любителями в различных конструкциях.
Они обладают высокой надежностью и обеспечивают стабильное напряжение для различных потребителей.
В данной статье рассмотрим конструктивные особенности, технические параметры, схемы подключения и применение трансформаторов серии ТС-250.
Конструкция и устройство

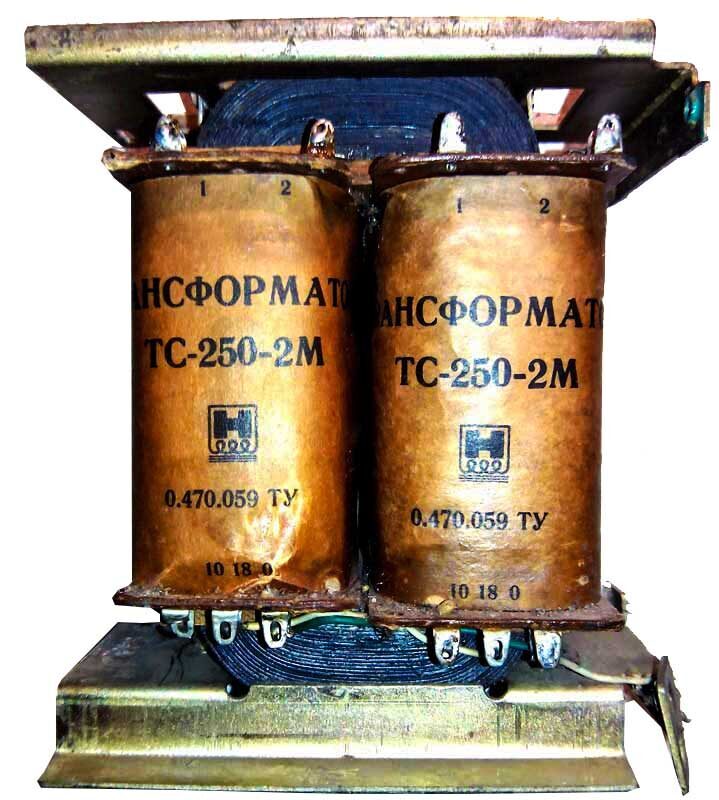

Трансформаторы ТС-250 выпускаются на О-образных сердечниках типа ПЛ, изготовленных из стальной ленты толщиной 0,35 мм марки Э-320, с сечением 21×45 мм. Это обеспечивает низкие потери на вихревые токи и повышает КПД устройства.
Основные конструктивные элементы:
Магнитопровод из электротехнической стали, выполненный по схеме «броневого» сердечника.
Обмотки, намотанные медным проводом с эмалевой изоляцией, защищенные пропиткой.
Клеммная колодка, обеспечивающая удобное подключение.
Номинальная мощность этих трансформаторов составляет 250 Вт. Первичная обмотка рассчитана на 220 В, подключение осуществляется к выводам 1 и 1′, при этом выводы 2 и 2′ замыкаются между собой.
Некоторые трансформаторы последних выпусков могут не иметь вывода 3, что означает, что они рассчитаны исключительно на 220 В.
Разновидности и параметры трансформаторов серии ТС-250
Трансформаторы серии ТС-250 имеют несколько модификаций: ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2МР, ТС-250-2П. Все они обладают схожими параметрами и могут быть взаимозаменяемыми.
Трансформаторы ТС-250-2М, ТС-250-2МР и ТС-250-2П имеют меньший вес и габариты по сравнению с ТС-250, ТС-250-1, ТС-250-2, а также немного пониженные напряжения на выводах 5-5′.
Основные параметры:
Мощность: 250 Вт
Напряжение первичной обмотки: 220 В
Напряжения вторичных обмоток:6,3 В / 5 А (для накала ламп)
18 В / 0,7 А
250 В / 0,9 А (для анодного питания)
5 В / 3 А (для выпрямителей)Частота сети: 50 Гц
Габариты: зависят от модели
Масса: 3-4 кг

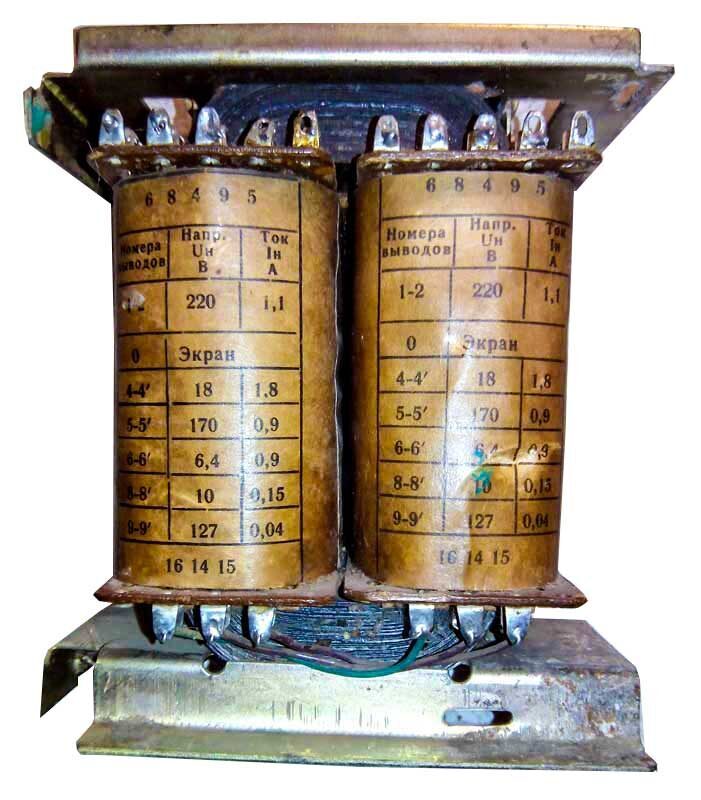

Полные данные по моточным параметрам представлены в таблице ниже:
Важно учитывать, что указанные параметры могут отличаться у конкретного экземпляра трансформатора из-за изменений в технических условиях заводов-изготовителей.

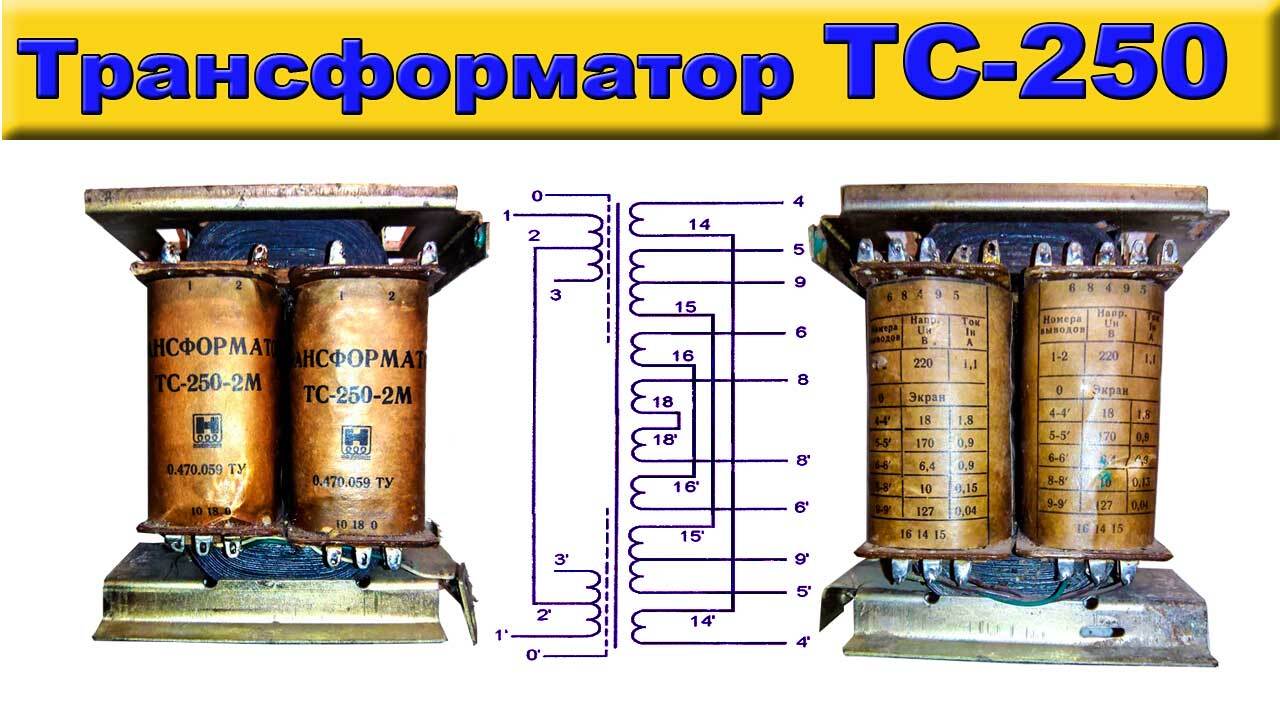

Подключение трансформатора
Для правильного подключения трансформатора ТС-250 следует учитывать маркировку выводов:
Первичная обмотка подключается к сети 220 В на выводы 1 и 1′. Выводы 2 и 2′ замыкаются.
Вторичные обмотки подключаются в соответствии с требуемым напряжением:Выводы 5-5′ дают напряжение 6,3 В для накала ламп.
Выводы 9-9′ дают напряжение 127 В (анодное питание).
Выводы 8-18-18′-8′ формируют другие напряжения.
Если требуется анодное напряжение, необходимо использовать выпрямительный мост с фильтрующими конденсаторами.
Применение трансформаторов ТС-250
ТС-250 применяются в:
Ламповых усилителях – для питания анодных и накальных цепей.
Радиопередатчиках и ретрансляторах – обеспечивают питание ламповых передатчиков.
Лабораторных блоках питания – благодаря наличию нескольких обмоток подходят для регулируемых источников питания.
Телевизорах и радиоприемниках – использовались в ламповой аппаратуре.
Заключение
Трансформаторы ТС-250 – это надежные силовые устройства, обеспечивающие стабильное напряжение для радиоаппаратуры и промышленных приборов.
Их разнообразие модификаций позволяет выбрать подходящую модель для различных нужд, а схемы подключения дают возможность эффективного использования этих трансформаторов в различных устройствах.
