Нужна помощь опытного электрика1
Всем привет. Постараюсь кратко изложить суть проблемы.
Имеется встроенный холодильник фирмы Bosch (Модель KIM30471/01), был установлен предыдущим владельцем в 2006-07 году. В 2018 году модуль управления перестал отключать двигатель, то есть холодильник морозил пока его не выключишь. Написал в поддержку Бош, вызов их мастера платный, обошелся в районе - 4500-5000 рублей (!), который сообщил, что нужно заказывать новый модуль управления и производить замену, что обошлось еще + 13000-15000 тысяч (точно не помню, давненько было)
Как итог сегодня прекратил работу и новый модуль - свет горит, кнопочки работают, индикация показывается, но двигатель теперь тупо не включается. Я подключил предыдущий, родной модуль, холодильник заработал, но как вы помните он не отключает двигатель. Покупать новый холодильник - минимум 60к, обращаться снова к мастеру - 20к. Может быть есть здесь толковые люди, которые смогут разобраться с этой небольшой электронной платой. Понять что из деталей сгорело, может их просто перепаять. Одним словом ищу помощь! Всем откликнувшимся - спасибо!

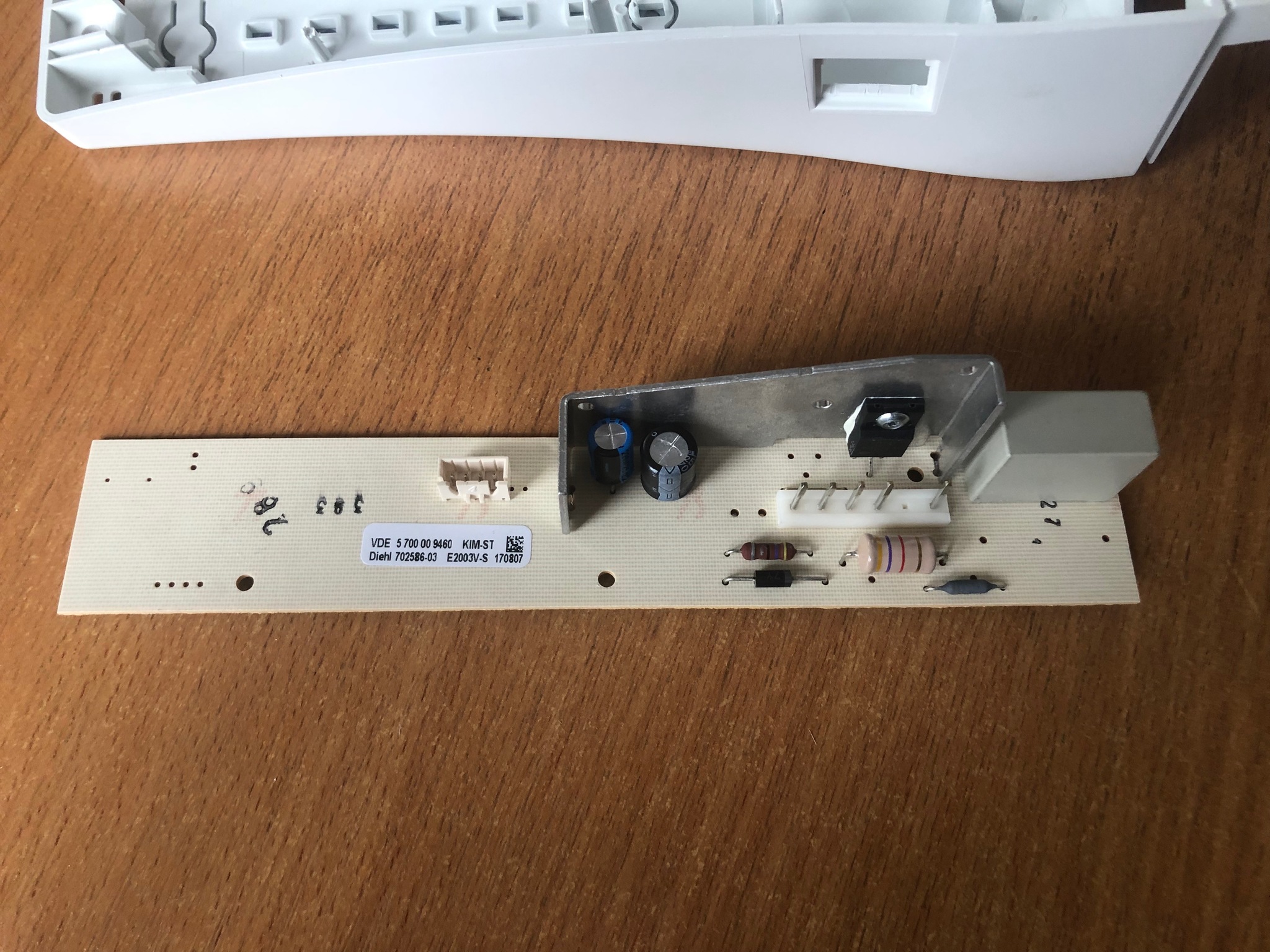

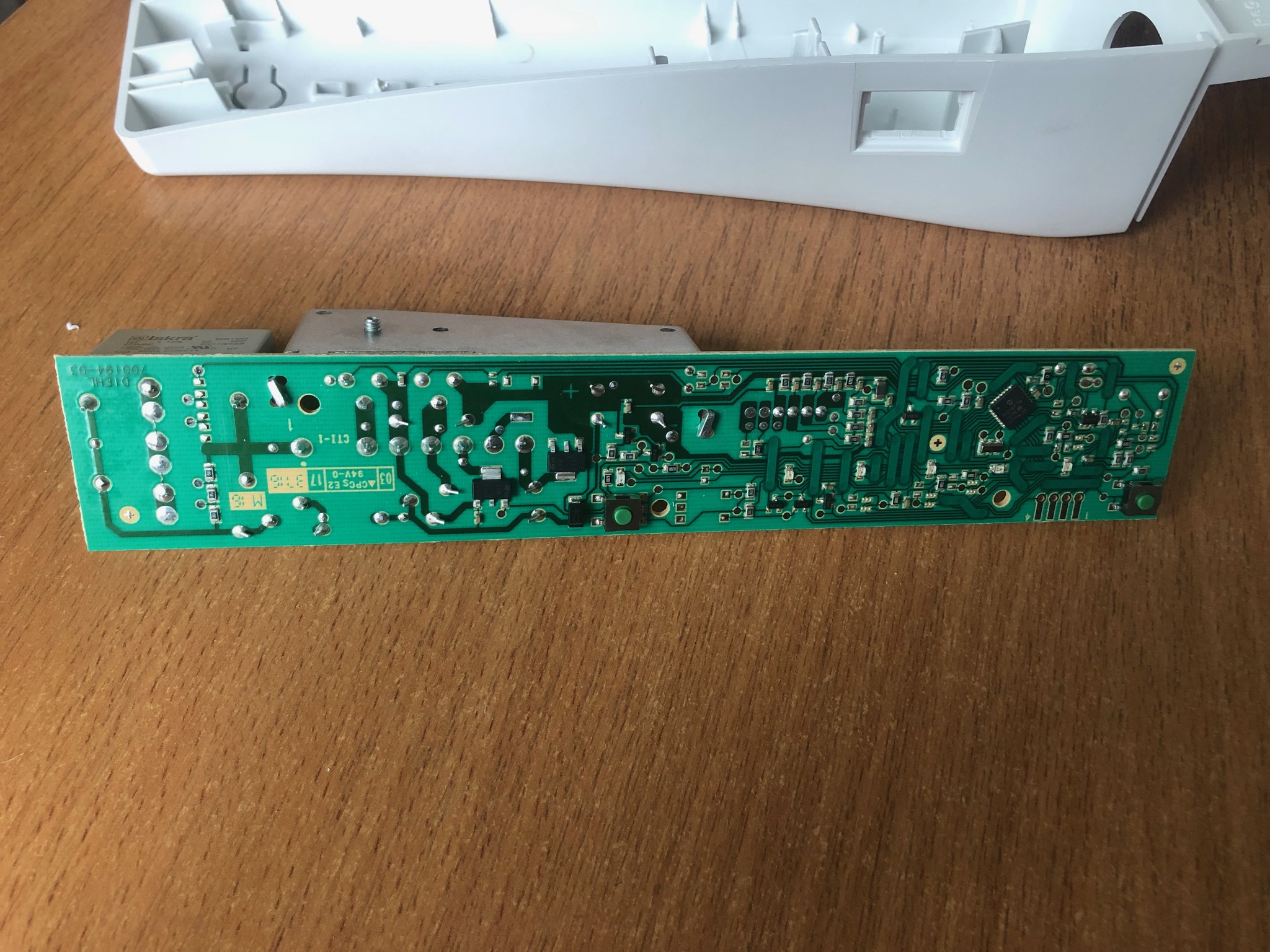

Фото модуля, который не работает:
На старом модуле управления вероятно сдох симистор (вон тот чëрненький кирпичик с тремя ножками и приделанный к алюминиевой скобе (радиатору). Ему цена руб 100, а вас раскрутили на 20 тыс. Его нужно прозвонить, если ножки коротят между собой, то его надо менять. Этот симистор управляет включением компрессора, если между обоими анодами КЗ, то компрессор не будет отключаться.
На новом модуле, как уже сказали, возможно, проблема из-за вздутого чëрного бочонка (конденсатора). Нужно выяснить какая у него ëмкость и заменить. Можно взять на бОльшее напряжение, он будет по габаритам больше и будет лучше рассеивать тепло, а значит прослужит дольше. Если после замены этого конденсатора холодильник всë также не будет работать, то тогда, вероятно, проблема в другом конденсаторе - вон тот большой серого цвета прямоугольный параллелепипед - плëночный конденсатор, скорее всего X2-типа, на напряжение 275 - 305 В, и ëмкость где-то 1 - 1,5 мкФ (нужно на корпусе посмотреть маркировку и уточнить). Можно даже привинтивно его заменить вместе с чëрным бочонком. Если такого же серого в продаже нет, то подойдëт любой плëночный с такой же ëмкостью и напряжением на 400 - 630 В. Если ëмкость тоже не находится, то можно купить 2 с меньшей ëмкостью и запаять их параллельно, чтоб сумарная ëмкость была примерно такая же, как у родного. Место для запайки второго параллельно, на плате, кстати, предусмотрено. Если ëмкость родного 1,5 мкФ, то можно в параллель запаять 1,0 + 0,47 мкФ. Два по 1,0 мкФ в параллель запаивать не рекомендуется, а то в цепи гасящего резистора и, если есть, стабилитрона, может быть чрезмерный ток.
