Не чините такое. Блок питания OCZ MODX STREAM-PRO 500W
Привет пикабушникам и пикабушницам! Попался мне неисправный блок питания, название которого видите в заголовке. А я человек простой, вижу неисправный БП - иду чинить. Интересно же, в чем причина поломки на этот раз! А в этот раз судьба подкинула нам блок, в который производитель подложил парочку свиней.
Подробно процесс восстановления я показал на ютубе, а здесь опишу кратко, что произошло и что было сделано.
Сам подопытный выглядит солидно. Слова MOD, X, STREAM и PRO как бы намекают, что данный блок претендует на место в мощном геймерском ПК, на котором про-геймеры стримят игры с установленными модами. По весу тоже ощущается надежно. Даже если не включится, таким всегда можно дать по голове.
От количества пыли внутри я офигел. Пыль не просто скомкалась - она налипла на все поверхности. Больше всего досталось вентилятору - его лопасти покрыты толстым слоем налипшей грязи. Люди, за что вы так?..
Местами пылегрязь мокрая. То есть внутрь, возможно, попала влага. Скорее всего, из-за этого и коротнуло. Вскрываем блок и сразу видим последствия взрыва на пленке, отделяющую плату с разъемами, и в на радиаторе возле дежурки.
Взорвалась микросхема TNY278. Других проблем визуальный осмотр не выявил. А вот прозвонка мультиметром показала, что также сгорел один из мосфетов PFC. Это означает, что почти наверняка сгорел и основной ШИМ-контроллер - это у нас FAN4800. Мосфеты тут, кстати, 20N60C3 - достаточно мощные, в 500-ваттных блоках встречал и послабже.
Никакая мелочевка и обвязка при этом не пострадала - все проверил.
После замены вышеперечисленного включаю блок через страховочную лампу и вижу, что она не вспыхивает. Значит, сетевая банка не зарядилась. Проверяю на ней напряжение - есть. Сдохла что ли? Меряю емкость - а там нули.
Меняю ее на классную надежную банку от серверного БП. И вот здесь обратите внимание. Исходная банка рассчитана всего на 85 градусов, в то время как в хороших БП должны использоваться только банки на 105 градусов. Банка на 85 градусов - это ничто иное, как запланированное устаревание. Особенно если рядом с ней находится резистор-датчик тока, который может сильно нагреваться. Для тех, кто мало разбирается в ремонте, но хочет оценить качество компонентной базы БП, есть простой способ: гуглите обзор с разборкой и смотрите, на какую температуру стоит сетевая банка. Если 105, то ок. Кстати, если будет интерес, могу написать подробный пост о выборе БП.
(слева - исходная дохлая банка, справа - от серверного БП)
После замены банки страховочная лампа начала вспыхивать при включении, что говорит о том, что банка заряжается успешно, однако БП признаков жизни не подавал, и дежурки не было. Последний подозреваемый - трансформатор дежурки. Выпаял его и заметил, что он имеет совсем нездоровый вид, и одна обмотка из трех у него не звонится. Решил его разобрать и оценить ущерб.

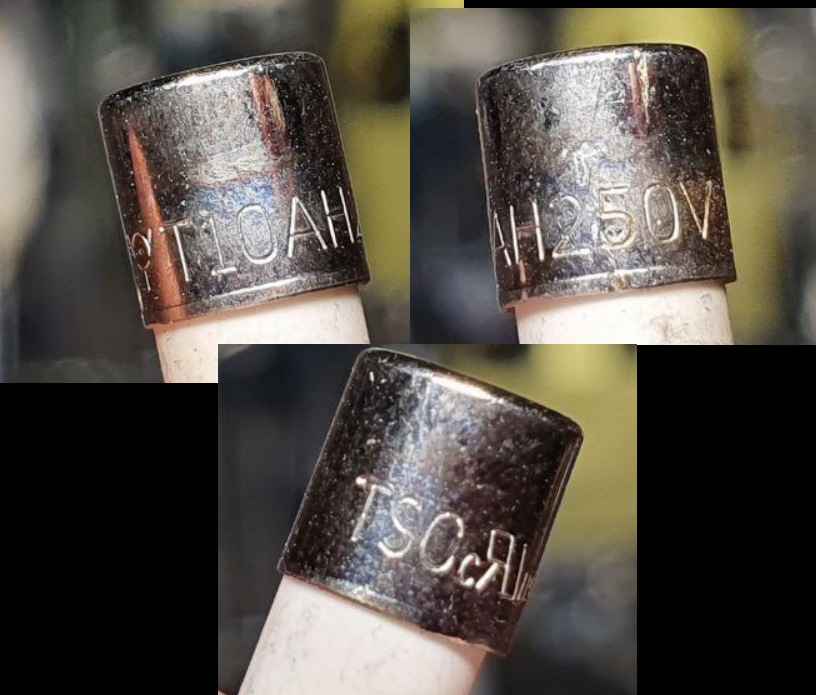

Транс не просто сгорел - он поплавился так, что, кажется, еще чуть-чуть, и мог возникнуть пожар. Даже термостойкий пластик получил дыру в теле. Почему это произошло? На мой взгляд, в БП стоял слишком мощный предохранитель - на 10А. Для 500 Вт это многовато. Также хорошим решением является отдельный предохранитель по питанию дежурки. Но такое в дешевом сегменте не встретишь. Как вариант - добавить самому.
Покопавшись в коробке с донорами, я с третьего раза подобрал подходящий трансформатор. Распиновка у него другая, но эту проблему я решил прозаично:
После этого дежурка появилась и блок заработал нормально. Почти нормально. Дело в том, что данный трансформатор, скорее всего, рассчитан на другую частоту, и в данном блоке, если нагрузить линию дежурки максимально, начинает неприятно свистеть. Но тесты показали, что при работе в обычном компе свист не наблюдается, поэтому я решил оставить так.
Резюмируя, можно сказать следующее:
1) Производитель позаботился о том, чтобы блок сдох побыстрее, а когда сдохнет - чтобы ремонт был невозможным, поскольку транс нельзя просто купить и поменять, в отличие от других сгоревших компонентов.
2) Даже если вы найдете донорский транс, нет гарантии, что он не будет противно свистеть в этом блоке.
3) Если вы опытный мастер, который умеет перематывать трансы, то вы не сможете заработать на ремонте ввиду дешевизны данного БП.
Надеюсь, пост был полезен. Спасибо что дочитали до конца, ждите новых постов!

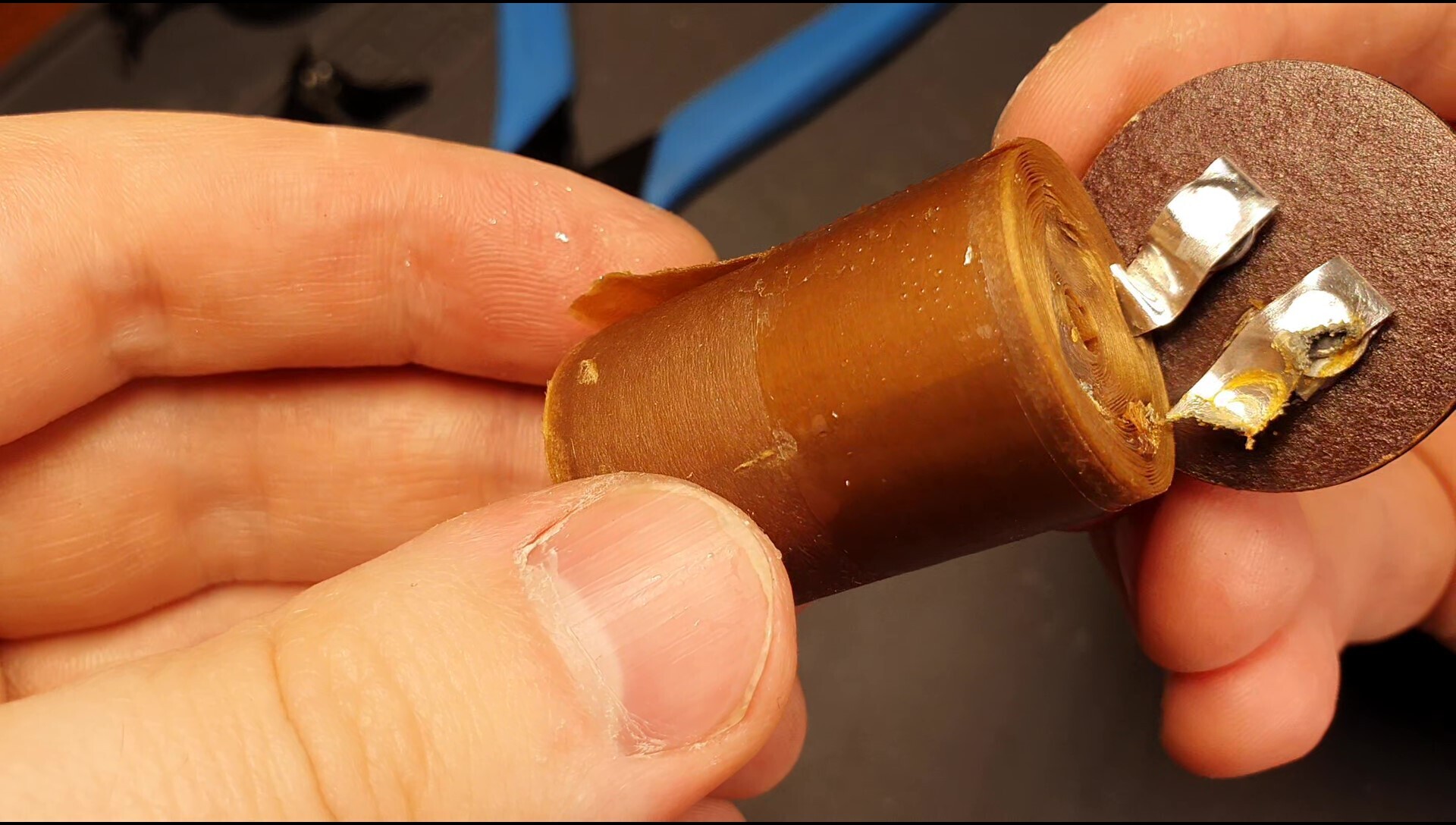

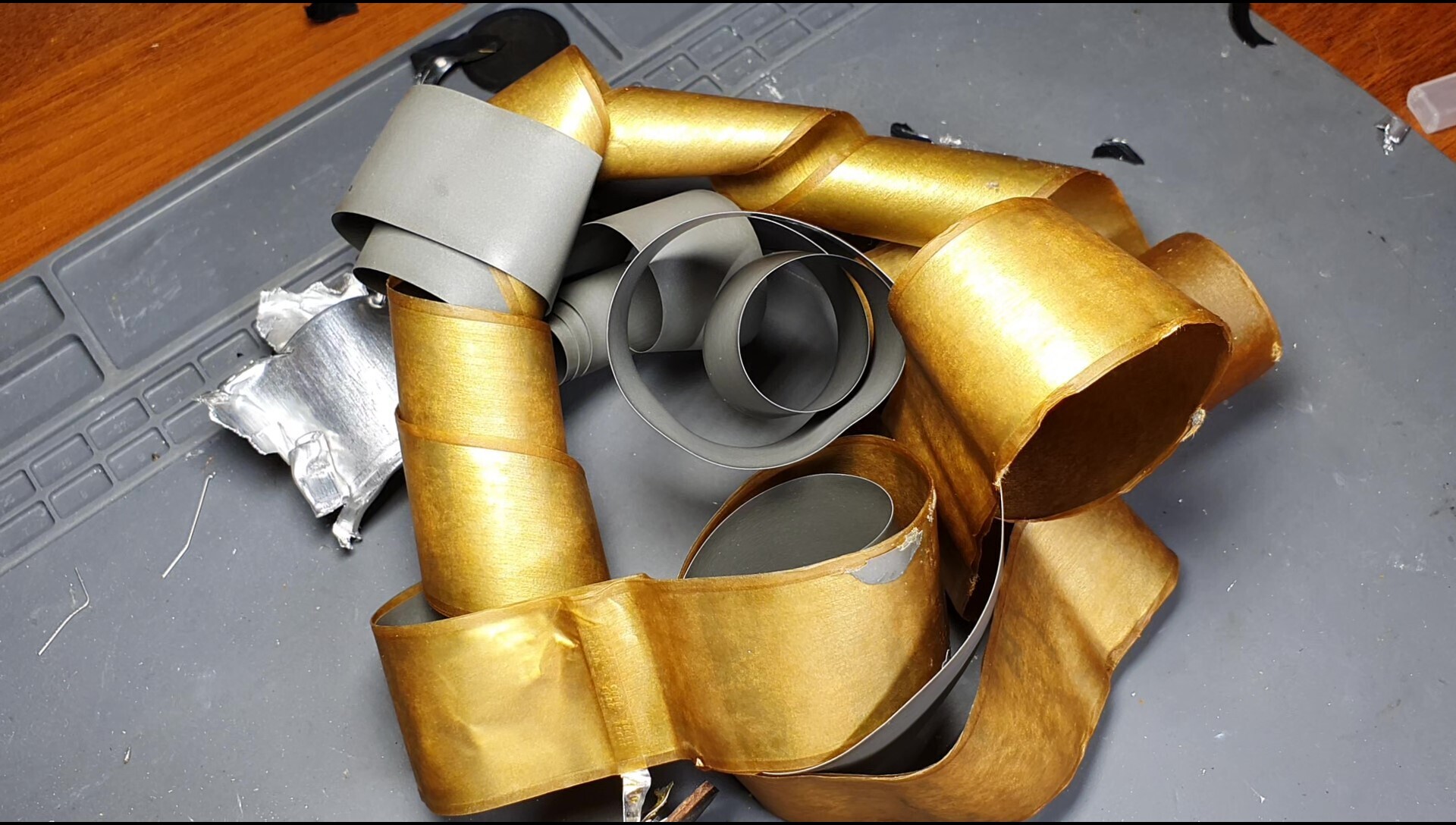

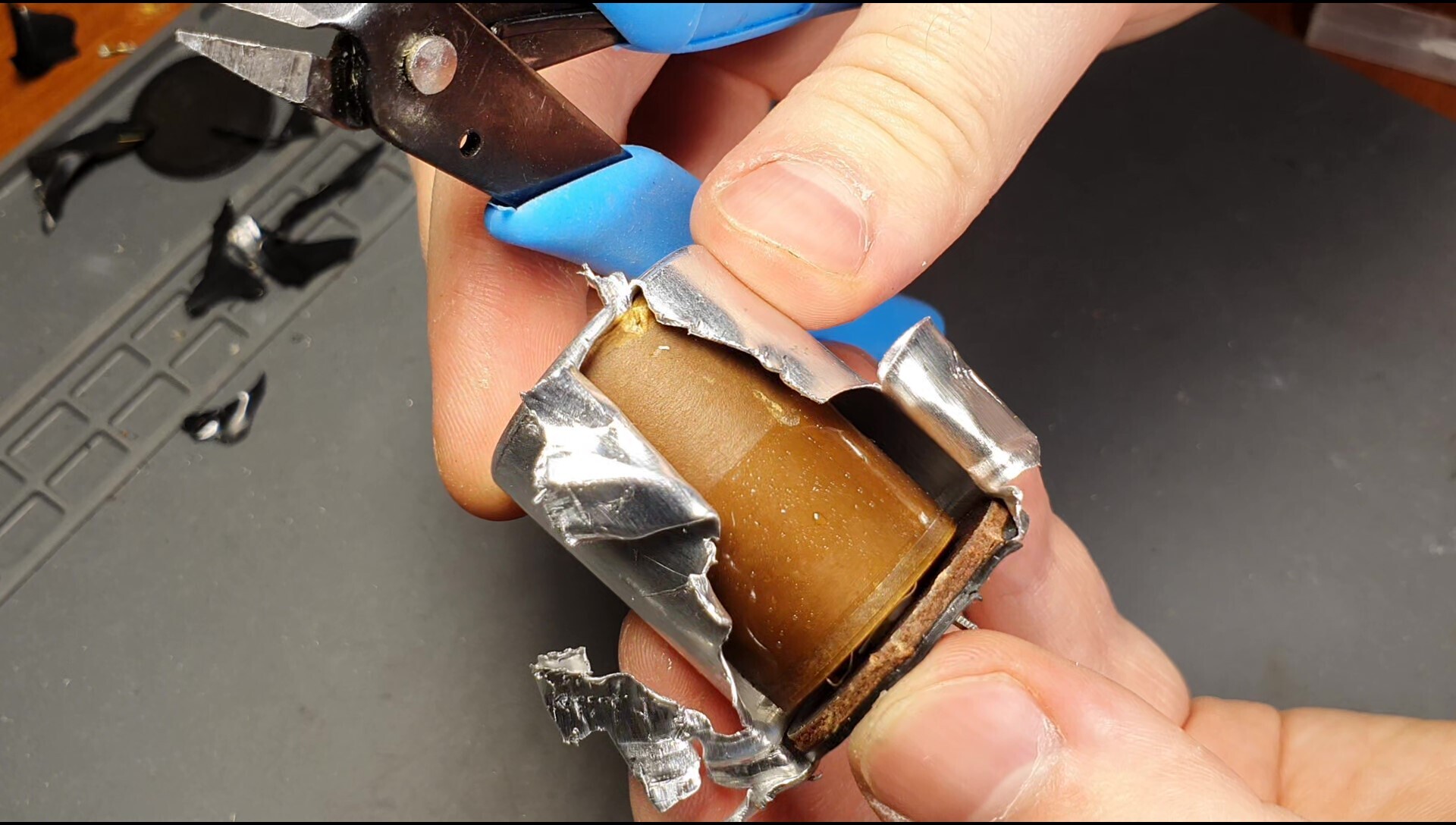

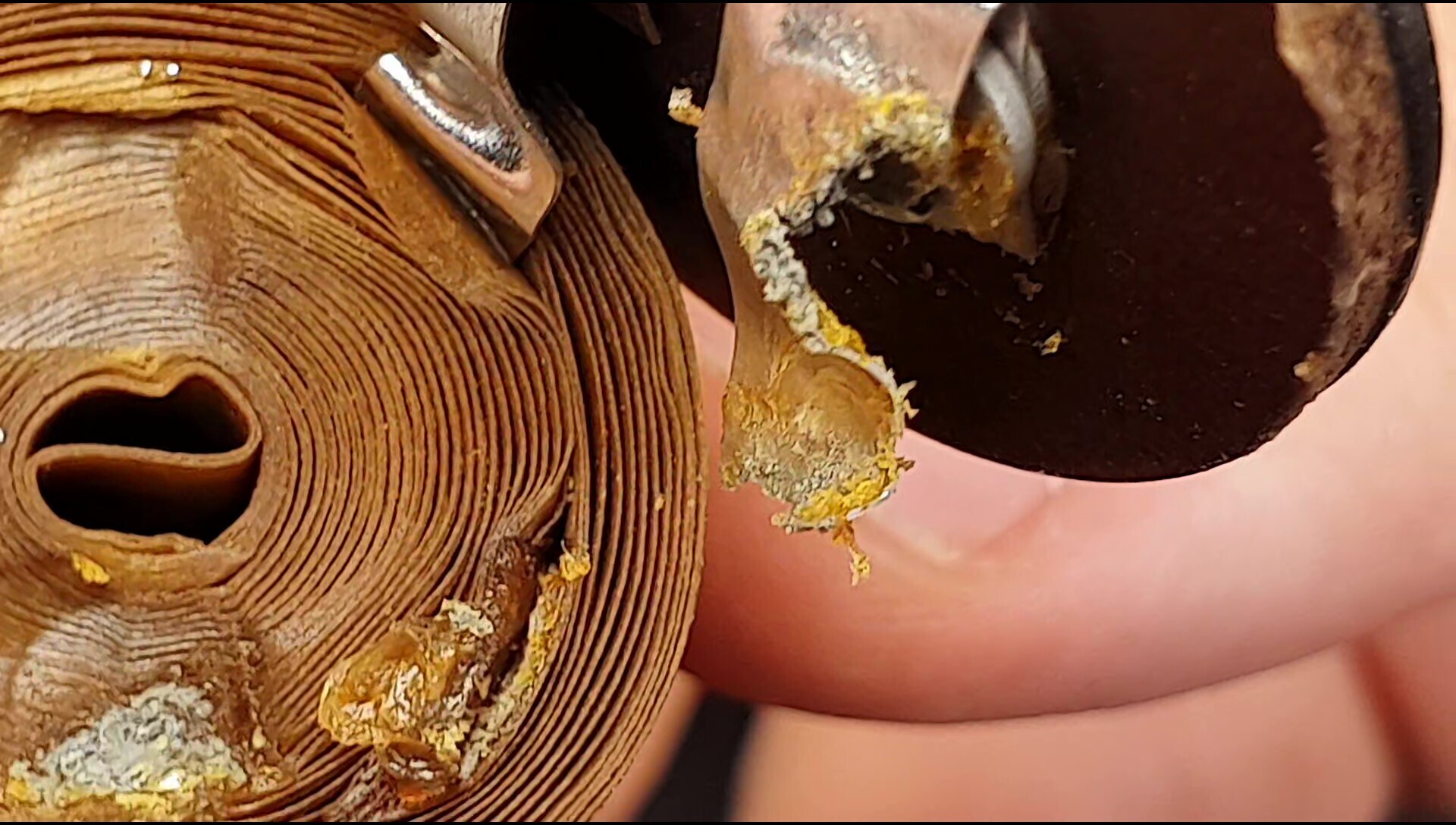

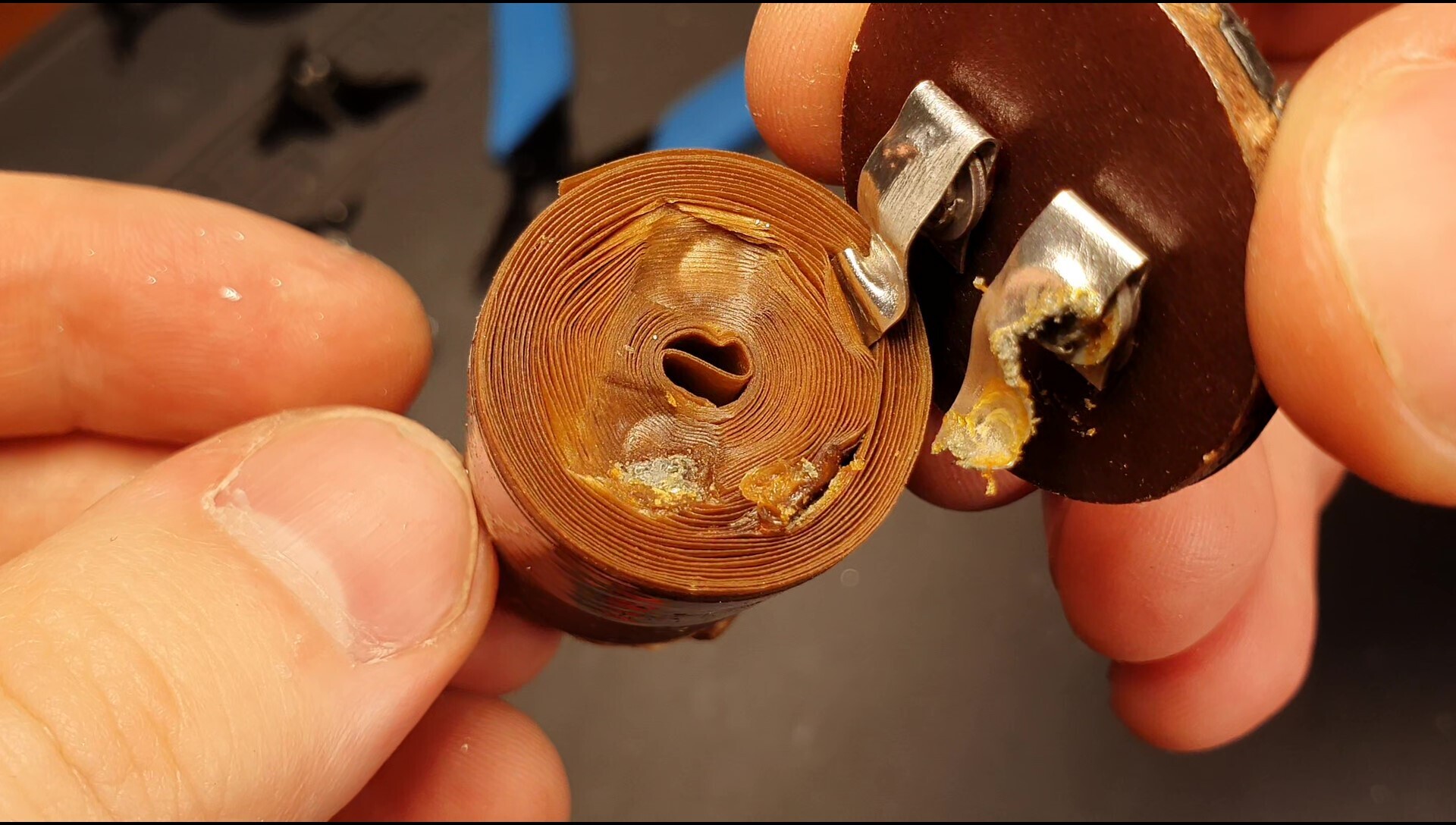

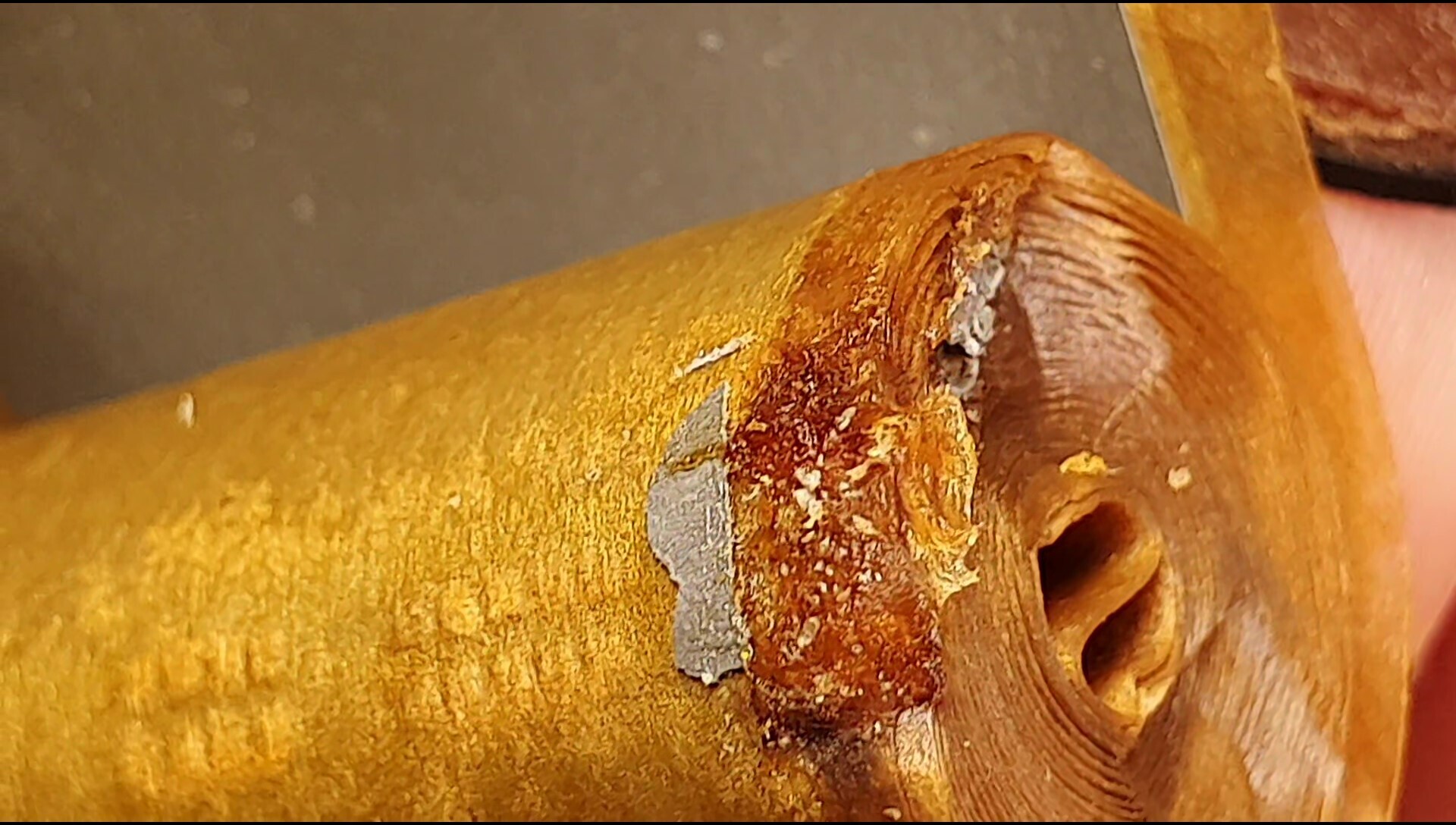

P. S. В комментариях бонус - фото внутренностей сгоревшей сетевой банки.
