Насилие над 3d ручкой⁠⁠

Прошло пара месяцев с моего последнего поста о попытках заставить 3д ручку делать вместо детских рисунков какие-то интересные модельки, но попытки я не бросил.

Ещё раз упоминаю, что занимаюсь этим делом исключительно в командировках, по-этому 3д принтер как инструмент рассматривать не могу (да, его результат будет гораздо лучше, есть повторяемость моделей, и т.д. и т.п., но нет). Основным из критериев выбора хобби была компактность инструментов и минимум их количества.

С момента последнего поста я заказал на Яндексе и на Али два небольших комплекта насадок для выжигателя. Алишный набор был с переходником для установки насадок на паяльник (именно то, что мне было так нужно!)

Выглядит вся эта куча вот так:

Извиняюсь за качество фоток. В этой командировке получилось не очень удобное рабочее место и на тот момент свет был только от лампы накаливания. В последствии проблему с освещением я решил, но для фотографии оно всё-равно отвратительное...

Дома я не примерял и не тестил эти насадки, потому что некогда, надо на даче кучу дел перелопатить, ссыпал их в коробочку и взял ссобой в дорогу вместе с остальным инструментом. При первом тесте выяснилось следующее: резьба на насадках с Али и с Яндекса отличается. И там и там один диаметр, и там и там она дюймовая, однозаходная, но толщина самого профиля резьбы разная! В итоге получаем, что насадки, которые шли в комплекте с переходником, садятся идеально, а те, которые я докупил отдельно, только чуть вставляются в переходник, не закручиваясь до конца. В принципе, фиксируются хорошо, работать можно и так

Вот эта насадка с фото оказалась для меня самой полезной. Ей работать удобнее всего. Иногда менял на иголку для мелких деталей и насадка в форме пули отлично разглаживает неровност поверхности модели. Нож плохо прогревается из-за длины, может быть, когда нужно будет именно что-то отрезать, он будет в тему, но пользоваться как скальпелем им просто неудобно.

Самое важное в постах для меня - описание технической части, так как я надеюсь, что это может быть кому-то нужно и интересно, так что про насадки расскажу подробнее. Их появление решило просто кучу проблем: как выяснилось, пластик не прилипает к латуни! Это сразу избавило меня от проблемы образования нагара на жале. Те капли, что всё-таки остаются при снятии материала выжигателем, счищаются, если провести жалом по листу бумаги. Таким образом, я больше не пачкаю модель при обработке горелым пластиком и сам не дышу этой дрянь. Хотя я и принимаю меры по защите дыхательных путей, но чем меньше этого в воздухе, тем лучше. Воздух в комнате даже при отсутствии проветривания после нескольких часов работы имеет лишь лёгкий запах пластика, а уж с вытяжкой и открытым окном теперь вообще не пахнет.

Второе преимущество насадок перед обычным жалом паяльника в том, что теплопроводность латуни гораздо выше, чем нержавейки, а масса насадок выше, чем масса жал для пайки. Таким образом, работать с моделью гораздо проще. Тепловой инертности практически не ощущается, ждать, пока жало снова прогреется чтобы продолжить работу, практически никогда не приходится.

Третий плюс - это точность работы. Заточены новые насадки как ножи, что позволяет достигать просто немыслимой для жала паяльника детализации моделей. На данном этапе я думаю, что улучшать техническую сторону некуда, дальше детализацию можно повышать только набивая руку.

В общем, покупкой насадок я крайне доволен. На весь комплект я потратил около 700-800 рублей, купив два набора. Скорее всего, если бы сразу взял полный набор на Али, это вышло бы дешевле и форм было бы больше, но мне было интересно, будут ли отличия в насадках от разных производителей. Пока отличий не вижу, так что советую брать на али большой набор сразу.

Ну и хватит уже болтовни, пора проверить их на практике и сделать что-то интересное.

Вдохновителем для меня на этот раз послужил вышедший недавно пилот мультсериала Lackadaisy, мне на столько зашла тема кошек-гангстеров, что можно было выбирать любого персонажа. По каким-то внутренним предпочтениям я остановился на Ivy Pepper. Оригинальную рисовку выкладывать не буду, мало ли какие там авторские права...

В ообщем, пролистав кучу артов в поисковике, попытался изобразить примерно, что хочу получить:

Над своим художественным мастерством дал себе зарок упорно поработать в будущем, но на данном этапе, считаю, вышло сносно.

Время приступать к работе!

Голова для меня - самый сложный элемент в художественном плане. Результат, который бы меня мало-мальски устраивал, я получил только с третьей попытки, потратив два полных вечера, суммарно часов 7-8 и кучу пластика. Мне было сложно понять, какой должна быть форма черепа (тем более, это кошка, а не человек) и как перенести нос, глаза форму лица из двухмерного рисунка в трёхмерный. Честно говоря, мне не нравится в итоге, как получился рот у модели, но провозившись с ним часа полтора, решил пока оставить так, как вышло.

Вот, наконец, итог такой долгой и кропотливой работы. Слишком много заусенцев, нужно искать какой-то растворитель для pla+, чтобы их разглаживать. Физические методы оставляют следы, от наждачки пластик пушится, пламя горелки жжёт поверхность модели, получается фигня. Растворители ещё не пробовал, вся надежда на них...

Оставляем этот вариант, как рабочий. Самое сложное и кропотливое позади, дальше процесс не сильно отличается от предыдущих постов. Делаем заготовку под тело

Обрабатываем...

Продолжаем...

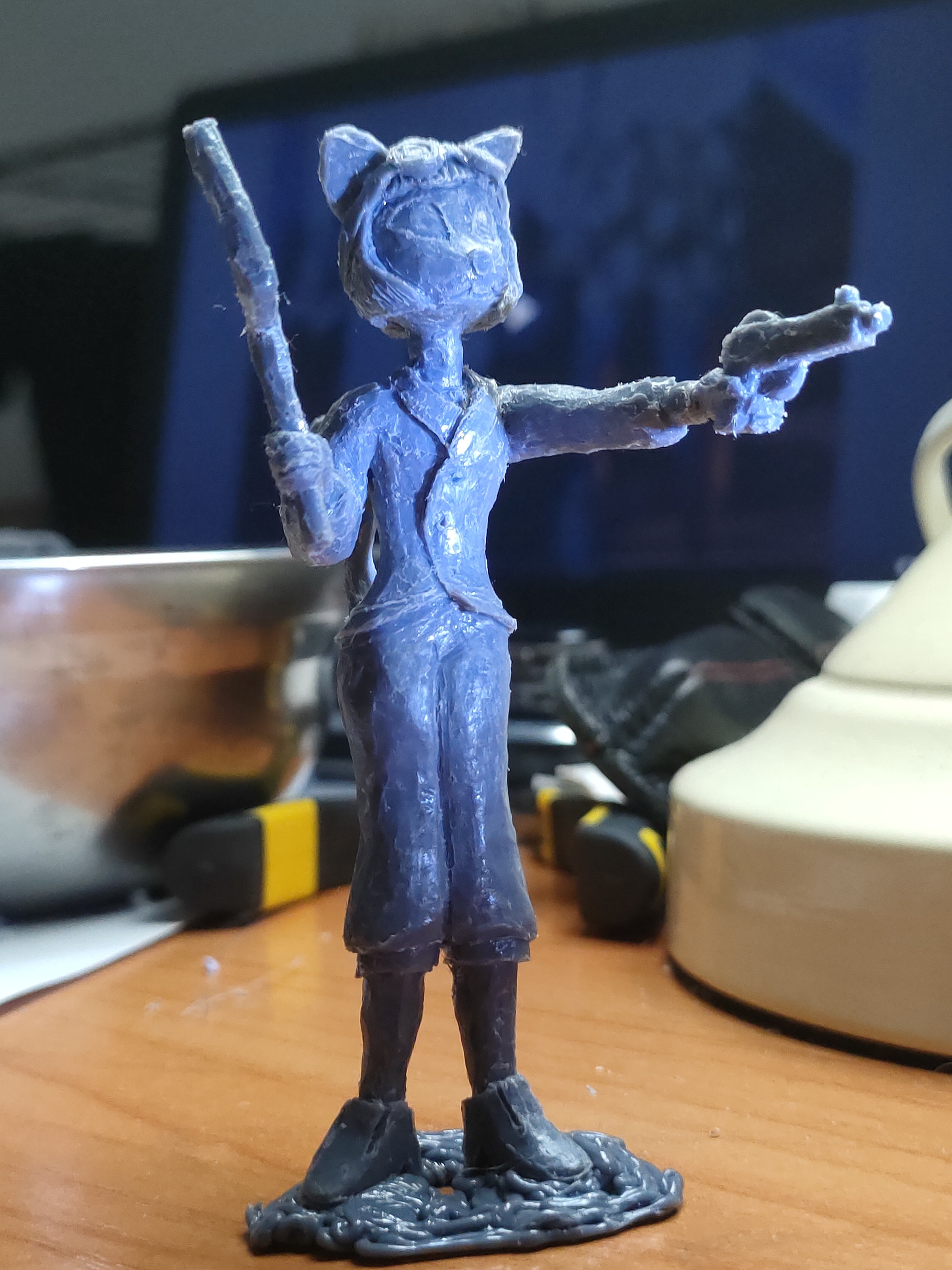

Ну и финальный вариант...

И тут я понял, что меня смущало всё это время... Пистолет оказался в левой руке... Вот же бл... Это ещё раз доказывает, что в художественной части я ещё очень слаб. Надо учиться рисовать... Но в целом результат мне уже очень нравится. Хоть фигурка и не очень-то похожа на Иви в конечном счёте, но это уже большой прогресс.

Для сравнения, одна из моих первых фигурок

Спасибо тем, кто осилил мой очередной пост, надеюсь, кому-нибудь он будет полезен или хотя-бы интересен. А мульт и комикс очень советую всем к просмотру и прочтению! Рисовка - просто эстетический оргазм))
