Модель полувагона своими руками!
Всем привет)
Решил сделать модель полувагона 12-119 своими руками. Собсна, почему бы и нет?)
И так, из чего будем делать модель?
А нам понадобится:
Бумага (нужно брать из альбома для рисования, так как у него листы толще, чем у обычной офиски)
Переплётный картон 1.5 мм (хотя можно и 1 мм)
ПВХ пластик вспененный 3 мм ( можно заменить картоном)
Спички (Не бойтесь, ничего поджигать не будем) )
Проволока 0.3-0.7мм (я просто выпрямил пружину)
Немножко бумаги)
Итак, начнём.
Для начала, нам понадобится чертеж вагона.
О, а вот и он!
Теперь нам нужно подогнать чертеж под нужный нам масштаб.
Я этого не делал, ибо лень, все дела) Но я рекомендую подогнать чертеж под масштаб 1/87.
Подогнали, теперь можно и вырезанием деталей заняться!
вырезаем стенки нашего вагона из альбомных листов. Каждая стенка состоит из 6 слоев, чтобы прочность была ух!
Теперь можно и детализацией заняться. Делаем рёбра жесткости из спичек и картона, и приклеиваем их так, как показано на фото.
В некоторых местах (думаю, на фото видно), я просто продавил карандашом.
Склеиваем стенки воедино.
Уже что-то начинает вырисовываться)
Теперь делаем колесные тележки. Признаюсь, не дорос ещё до того, чтобы делать их своими руками. Так что они у меня немного не получились, к моему большому сожалению. Так что я решил заказать 3д печать. Если вы вдруг обладатель прямых рук, то можете и сами сделать их, я в вас верю)
Вся тележка "вертолётом"
Теперь делаем автосцепки СА-3!
Для них нам понадобится переплетный картон и суперклей, чтобы пропитать нашу сцепочку.
По чертежу вырезаем 6 слоёв (это если картон 1,5 мм), склеиваем их и при помощи канцелярского ножа придаём им формы. Сложного в этом ничего нет)
Вот так вот пока получается)

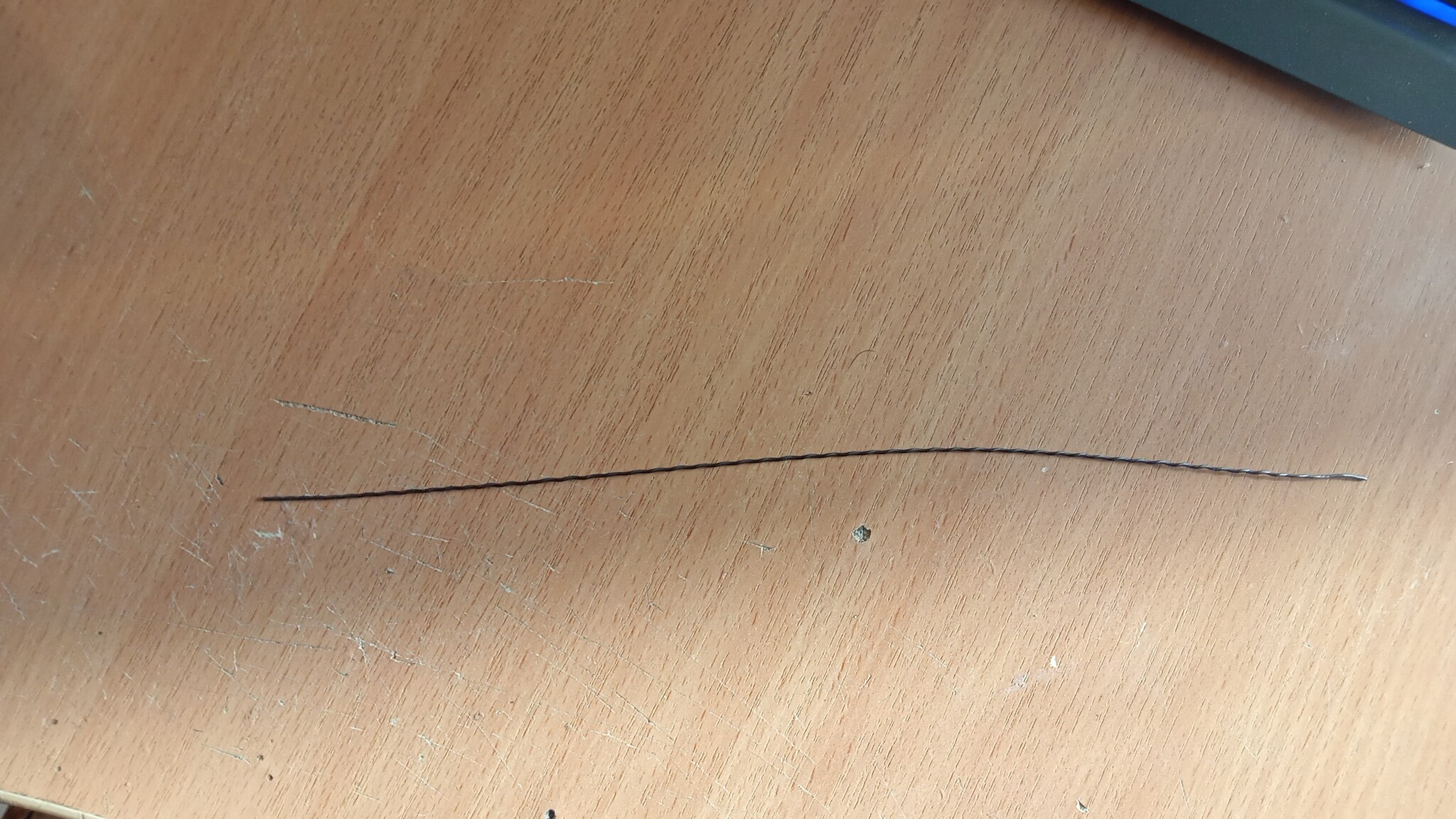

Помните, я говорил про проволоку? Она нам сейчас пригодится! А для чего? А для поручней и подножек)
Как я и говорил, я просто выпрямил пружинку.
По чертежу выгибаем поручни и, предварительно высверлив отверстия (сверлил куском той же проволоки при помощи шуруповёрта), вклеиваем на свои законные места.
Так же из гвоздя с откушенной шляпкой выгибаем и приклеваем на место рычаг автосцепки.
Сейчас вы можете наблюдать подножку из спичек. Уже за кадром я их демонтировал и сделал их из проволоки, а то из спичек мне не понравилось.
Сделал ручной тормоз.
А вот и колёса подоспели!
На фото я их" освободил" от лишних поддержек, замочил в ацетоне и почистил наждачной бумагой.
Наконец-то днище заняло своё законное место)
Снизу днища надо приклеить полоску из пвх пластика, состоящую из 2 слоёв. На других фото вы сможете увидеть её.
Давайте уже поставим колёсные пары на место!
Теперь это похоже на вагон)
Стоп, а где амортизаторы? Неужели забыли?
Фух, не забыли)
Что там дальше?

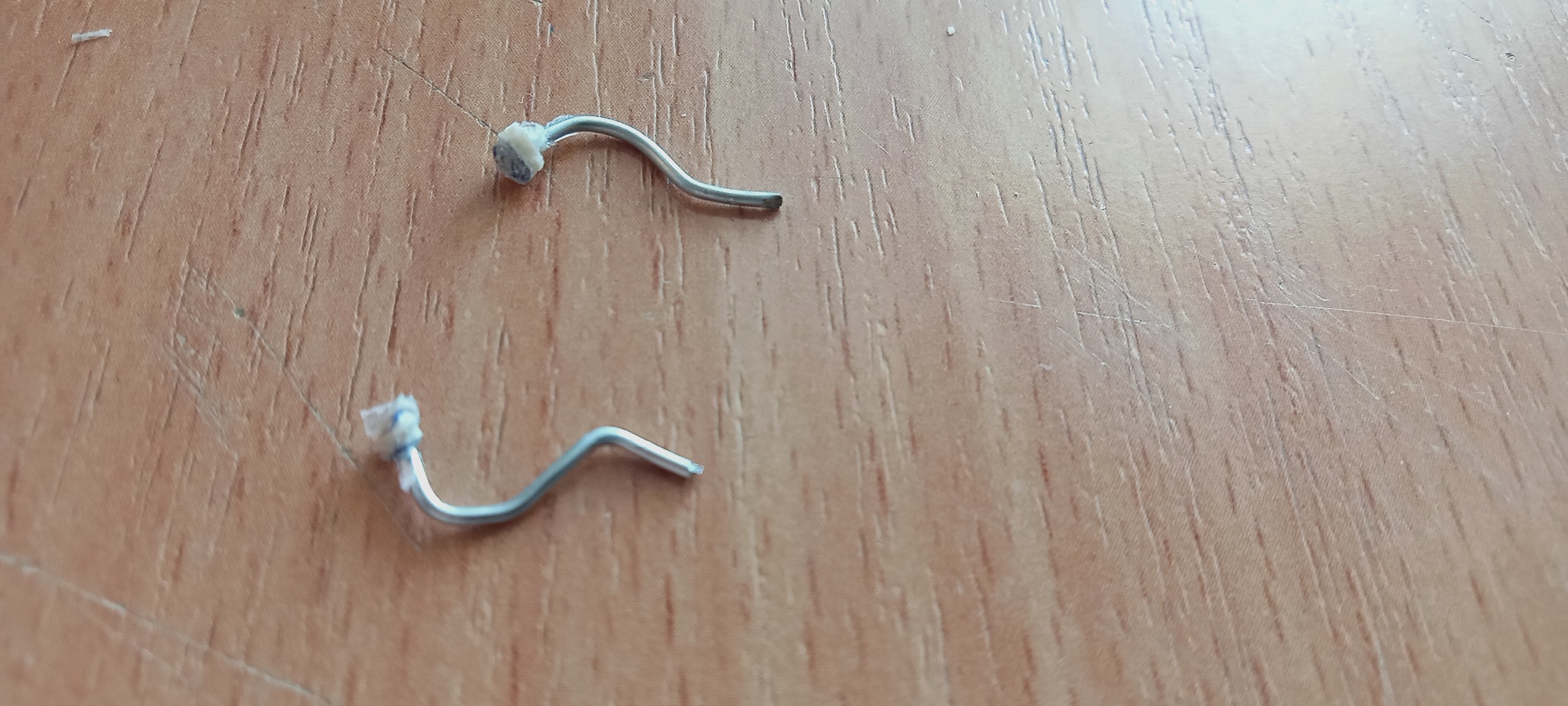

Ага, тормозные рукава! Сделаем их их бумаги и проволоки.
выгибаем проволоку так, как показано на фото и обматываем бумагой концы. После, бумагу необходимо пропитать цианокрилатом (суперклеем по нашемски) )
Ну и устанавливаем их на места.
Ну что, вагон готов. Осталась только покраска.
Для дальнейших действий нам понадобится:
Скотч малярный
Грунт в балончике
Чёрная аэрозоль
Коричневая/зелёная/серая/какая хотите аэрозоль.
Грунтуем и заливаем в черный цвет весь вагон. Зачем мы закрасили вагон в чёрный цвет? Чёрный цвет - это базовый цвет, на который хорошо ляжет коричневая краска (ну или та, которую вы сами выберете)
ААААААА, я не всё счистил наждачкой, теперь одна из двух колёсных тележек "волосатая"(
Не повторяйте моих ошибок!
Теперь малярным скотчем закрываем те области, которые нужно сохранить чёрными ( делайте, как на фото)
Теперь берём лучезарный коричневый цвет и заливаем им вагон.
Ух, красотэ))))
Теперь берём гравер (желательно, хотя можно и шуруповёрт) и сверлим колёсные тележки, после чего, вставляем в них гвозди с откушенными шляпками, предварительно залив в отверстия суперклей. Потом сверлим отверстия в днище и устанавливаем колёса.
Ух, какой красавец)
Не люблю гонять порожняк) В качестве груза взял мелкий кошачий наполнитель и техноплекс (утеплитель).
Утеплитель уложил в сам вагон, чтобы меньше ушло наполнителя, ну а сверху уже насыпал своеобразный "щебень"
Так же рекомендую взять воду, клей пва, смешать всё это и пропитать этим "груз", чтобы не рассыпался.
Да, многих деталей не хватает. Отсутствуют надписи на вагоне, но они появятся чуть позже (никогда)
Ну а сегодня у нас всё)
Не ленитесь, пробуйте и у вас обязательно получится своя собственная железная дорога)
И главное помните: терпение и труд-всё перетрут!
