Круговая обварка коллектора аргоном⁠⁠

Коллектор или станок?

Будем их продавать :) пока показываем

Труба - после отрезного станка. Рез чистый, сухой. Труба чистая, без ржавчины и без окалины, не лежалая. Заглушка вырезана лазером, края ржавчиной не тронуты. Диаметр маленький, толщины маленькие, зазор мизерный, труба чистая, кромка не нужна. И, как показывает практика, здесь никогда подварок нет, все герметично.

А какой смысл именно в сферической заглушке?

Ну не бывает их в природе,  только для электросварной трубы. А для ВГП кстати нет норм по сферическим заглушкам. Как и для внутренних трубопроводов отопления от Ду25 до Ду50

Для труб ВГП не бывает сферических заглушек. Это для разводки отопления на этаже, там всегда есть тупик :)

Буду иметь в виду

Слишком часто не смотрите, тогда не ослепнете

Не могу точно вам все это прокомментировать, съемка была год назад. Когда будем снимать видео о дефектах - я в этот пост добавлю.

Мы опрессовываем 100% изделий, поэтому все ок. если там есть течь - мы подвариваем

Электрод? С одной стороны. Станок для заточки рядом стоит

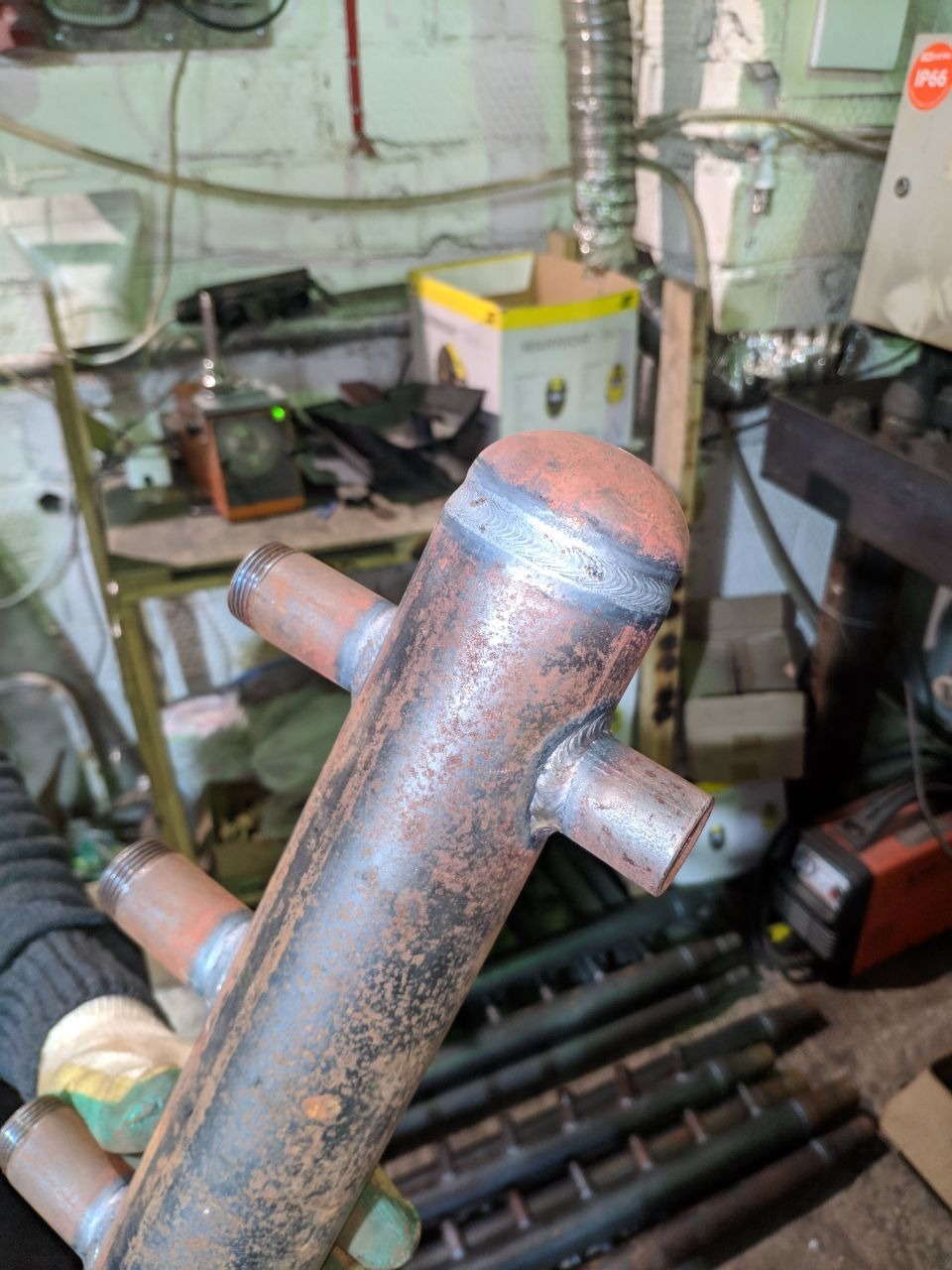

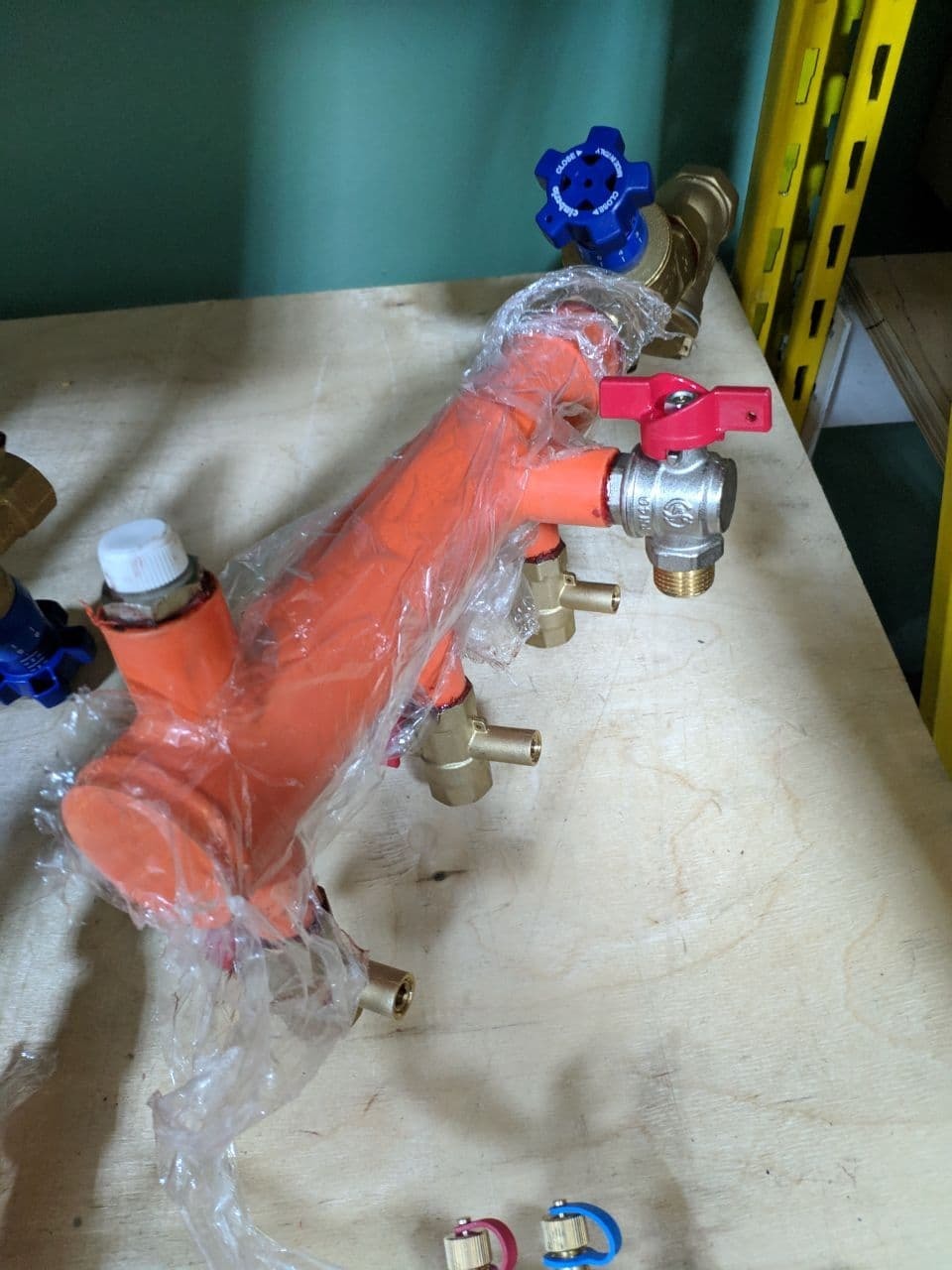

Вот нашел старую фотку с эллиптической заглушкой.

Они на картинке красивые, а приходит потом такое, с чем невозможно работать. Диаметры с трубами ВГП не совпадают - у нас 33.4, 48, 60, а здесь 32, 45, 57. Мы с эллиптическими заглушками год морочились, разных поставщиков пробовали, разные заводы. В итоге перешли на плоские, поскольку заказчики нам это согласовали, конкуренты делают так же, и норм нет, которые нас бы обязывали ставить эллиптические заглушкюки.

Они есть, но для электросварных труб, а не для ВГП.  Там другие диаметры, поэтому с нашими не совпадает.  Вторая проблема в том, что они, как правило, изготовлены на старых заводах, где штампы изношены, и они все кривые, отвратительного качества, приходят все грязные.  Для сварки электродом может и ничего, но нам надо чтобы мы их сразу прихватывали и приваривали, без дополнительной обработки, а с ними так нельзя сделать.

Вот тут ответил #comment_213254263

Ага, понял, т.е. тянет в другую сторону. Странно, но норм под внутренние системы отопления, в которых была бы прописана обязательность эллиптических заглушек - нет. Тема, конечно, для нашего строительства относительно новая, в СССР не строили дома с горизонтальной разводко отопления. Но тем не менее, своды правил рождаются в ассоциациях проектировщиков и строителей. И такого я не встречал нигде. Значит в этой сфере применения, наверное, необязательно

Спросите у Danfoss, Cimberio и прочих премиумов запорки

Я не знаю точного критерия когда надо точить, поскольку сам не варю. У нас стоит аппарат для заточки электродов, один на 4 станка

Пробовали, тоже, кажется, не было вау-эффекта. Надо поискать видосы.

Я искал статьи типа "как снимать сварку грамотно". Судя по тому, что ничего не предпринял - фидорулезного решения не нашел.

Но если кто-то точно знает как надо - я бы послушал, было бы круто.

Электроды точат раз в день или реже. Если правильно выставлена горелка и хорошо выставлена заготовка - то электрод ходит долго. По зазорам у нас есть  есть нормативы в тех.карте, но какие они - не скажу, точно не знаю. Доков под рукой нет.

Да, обычно давление не более 10атм, все краны, счетчики и т.д. обычно на 16атм, очень хорошие и дорогие - на 40атм

Там и трубы другие

Если у меня изначально все параметры дискретные - они не могут стать непрерывными.

Испытания на герметичность мы проводим  пузырьковым методом в соответствии со СНиП 3.05.01-85 п.2.12 - воздухом. По СНиП давление должно быть 0.15МПа, мы даем в коллектор 5МПа.

Оно регулируется паузами. Там наоборот, сначала скорость меньше, т.к. идет прогрев заготовки. А в конце скорость меньше. Если я конечно правильно понял ваш вопрос.

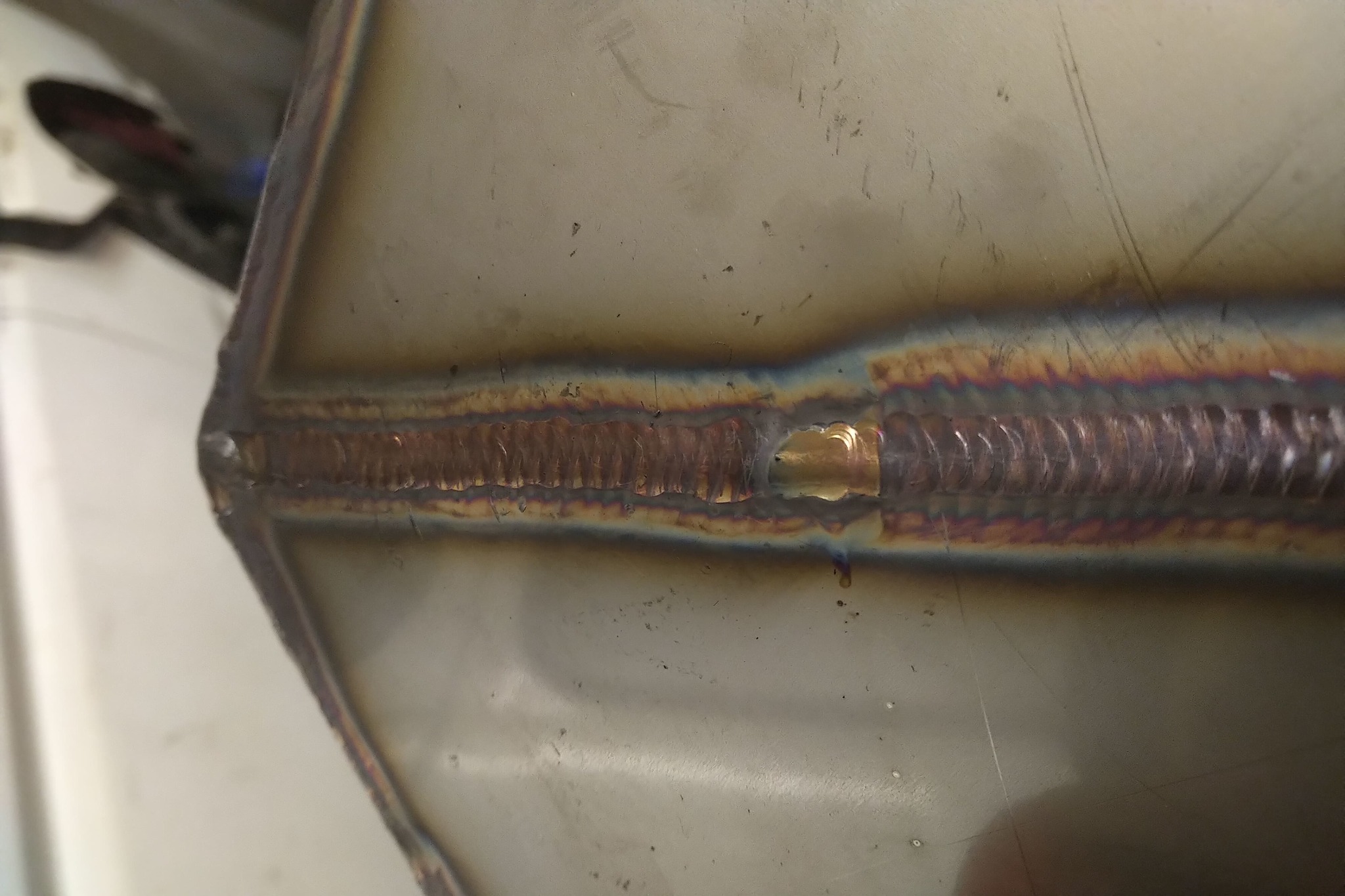

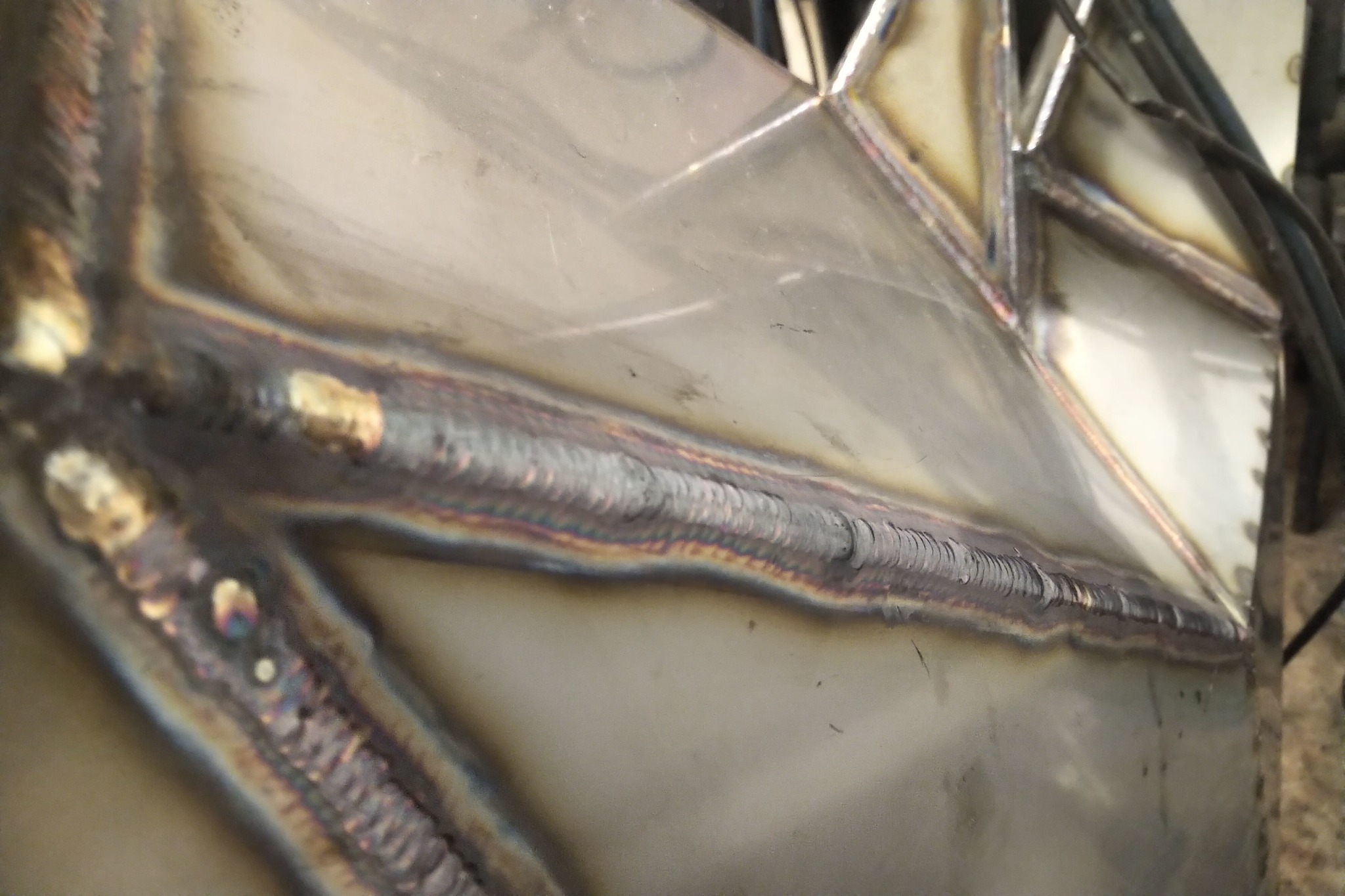

Погуглил на всякий случай - такого дефекта сварных швов как "неравномерность волн шва" я не нашел. Есть "чрезмерная неровность наружной поверхности шва" - но яндекс выдает значительно более страшные картинки, чем мы имеем.

Шаговик делает действительно рывками, но в этом нет проблемы. Шаги неравномерные по скорости - угол поворота одинаковый на каждый шаг. При повороте происходит спад дуги.

На каждый шаг задается:

- градус поворота

- количество проволоки, которое надо подать

- пауза после подачи проволоки и перед отключением дуги при обходе

- пауза после поворота на угол и после включения дуги (перед подачей проволоки)

На стройках  наши швы хвалят.

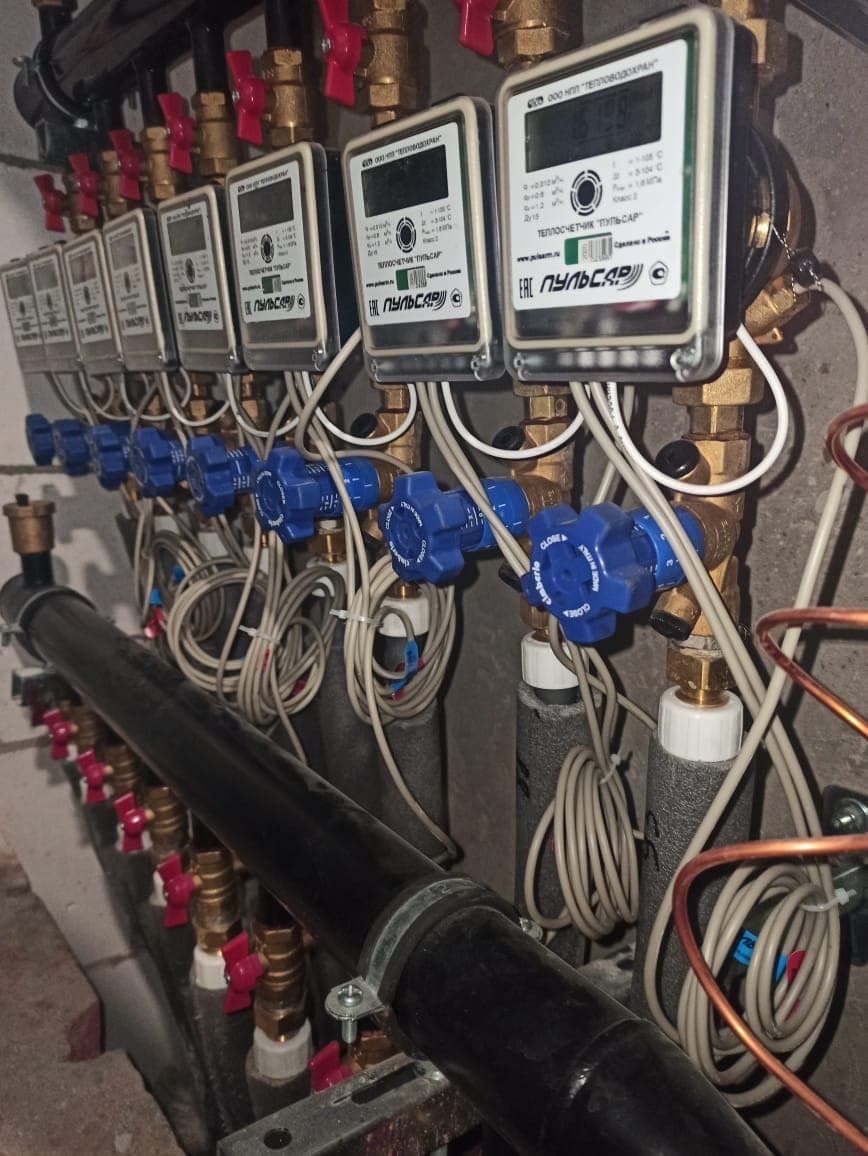

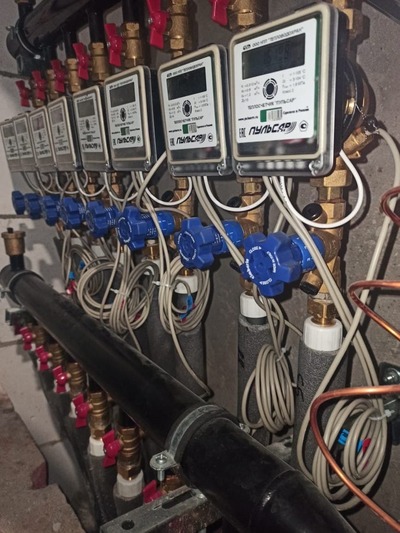

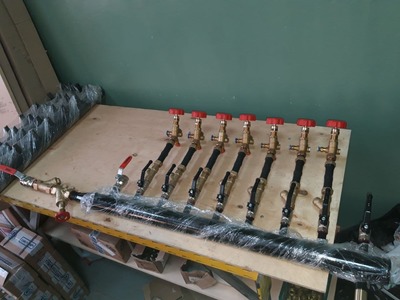

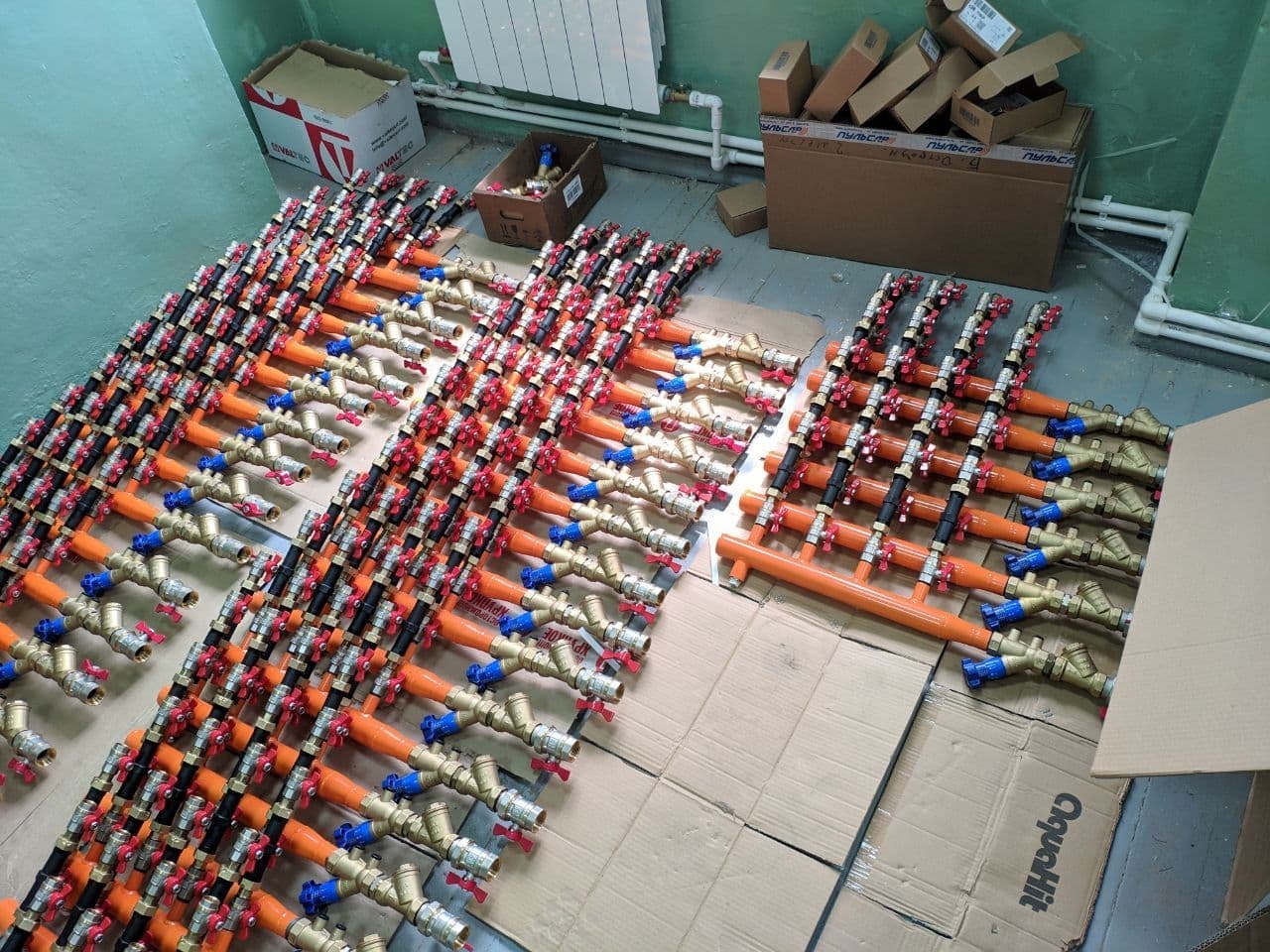

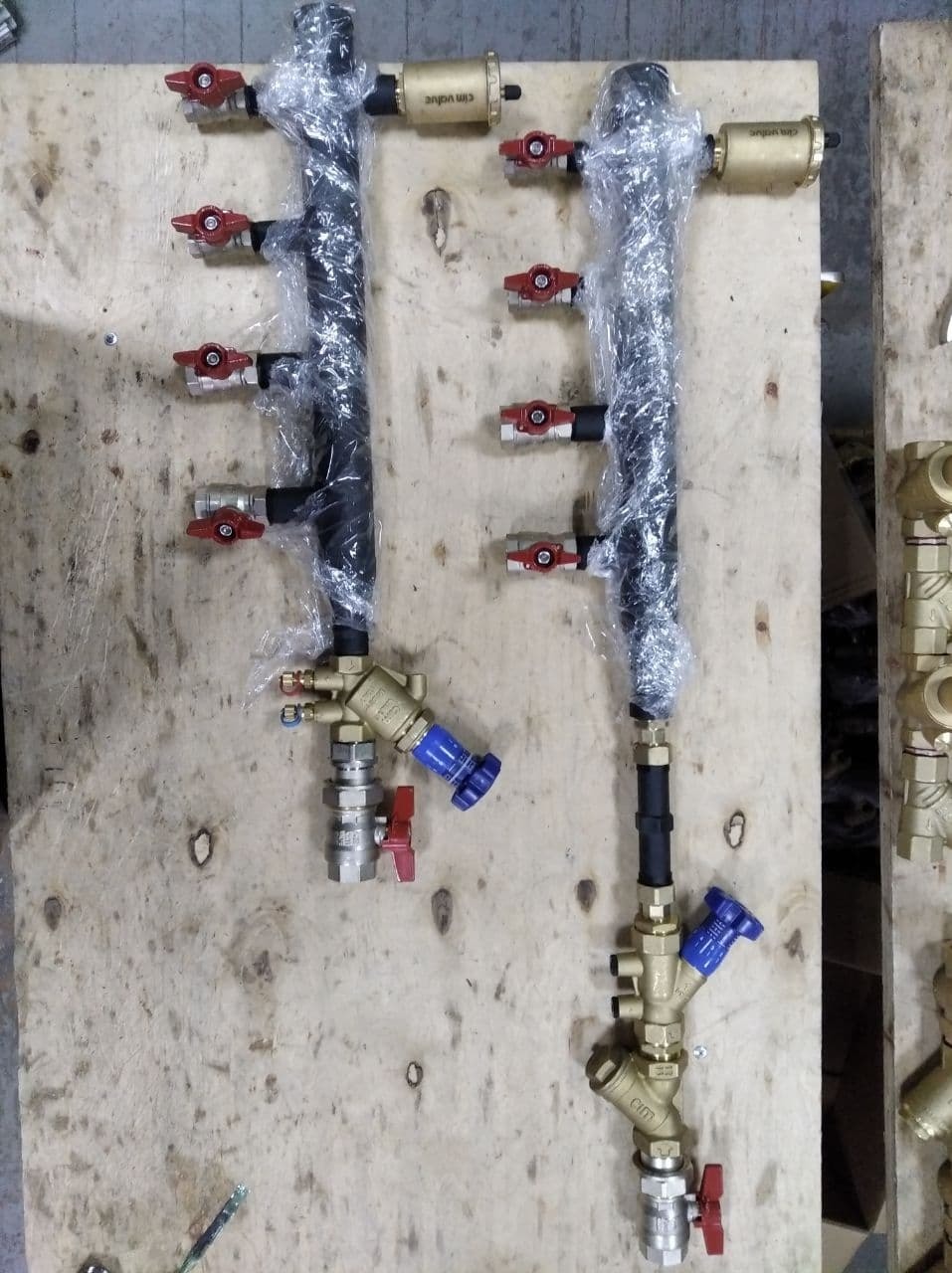

Практическое применение - изготовление коллекторных узлов отопления и водоснабжения. В домах с горизонтальной разводкой отопления (почти 100% монолитных домов) отопление разводится с лестничной площадки по квартирам. Там же ставятся теплосчетчики. Коллекторный узел - это промежуточная часть между стояком отопления и квартирой. На коллекторе ограничивается расход теплоносителя, устанавливается перепад давления, ставятся приборы учета (теплосчетчики), опционально - воздухоотводчики, манометры, и т.д.

Для коллекторов водоснабжения коллекторы делают из латуни или нержавеющей стали. Нержавейку мы тоже варим на этих роботах.

Но вообще можно обваривать фланцевые соединения, делать спринклерные системы пожаротушения, приваривать резьбы к бакам, делать распылители для поливальных машин, коллекторы для газового пожаротушения, и все те  сферы применения, где требуется орбитальная сварка.

Хоть столбики парковочные можно делать, но там не требуется герметичность и такое качество сварки :)

Диаметр 3.2мм

Через маску тоже мало что видно. Но мы попробуем

Мы нержавейку варим на этом же аппарате. И ещё - при обварке отводов упираемся в размер горелки, чтобы расстояние между отводами сделать меньше. Па горелки очень большие

Сленг, сорри

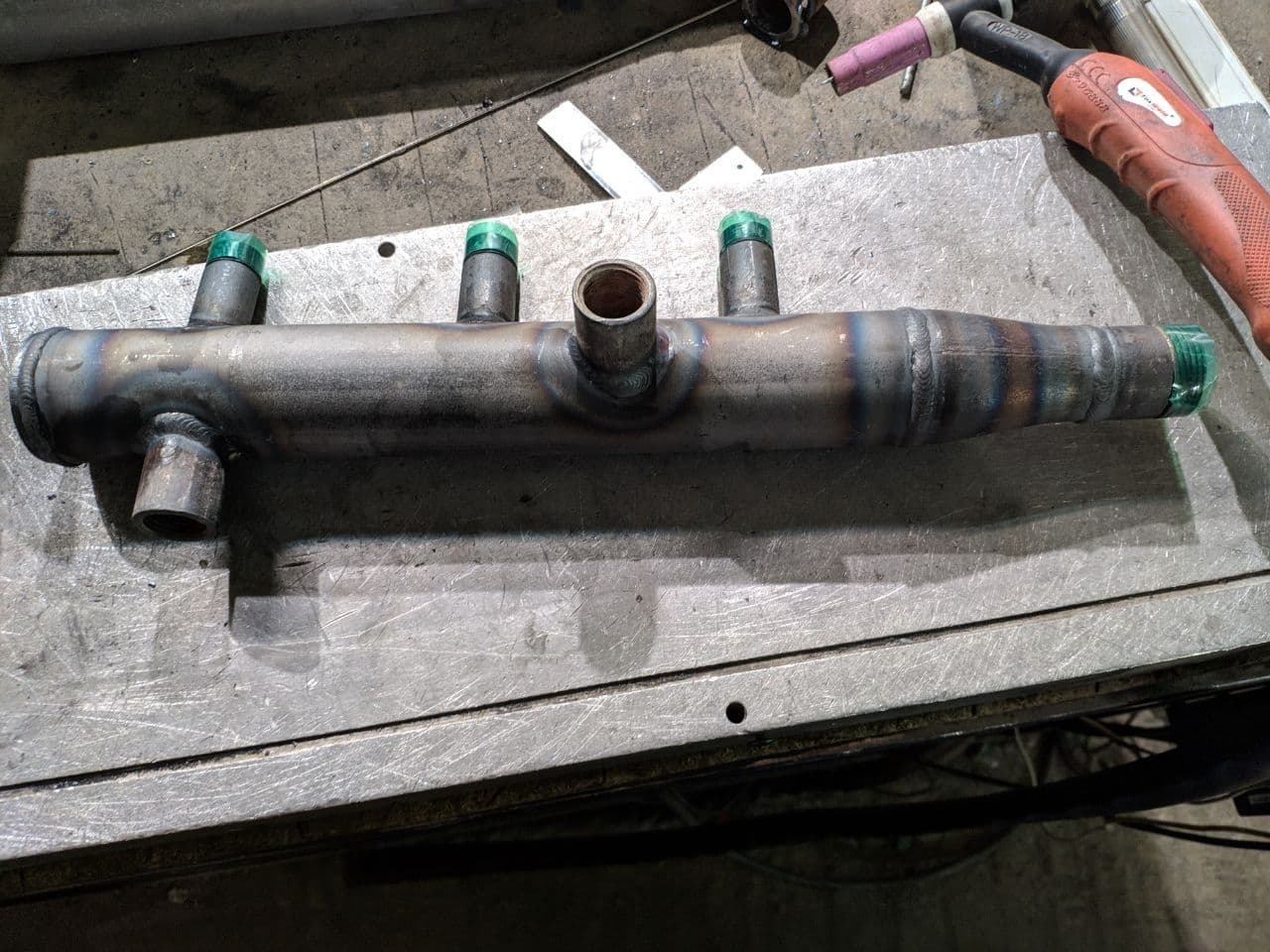

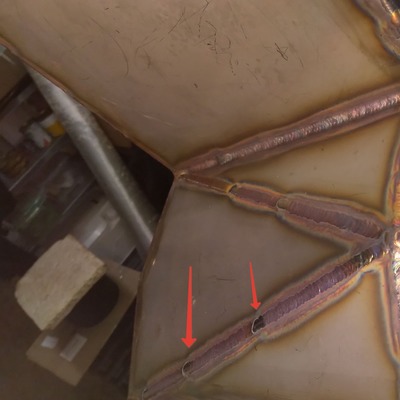

Посмотрел сейчас другие видео, при обварке сочленения труб у нас в этом месте замок

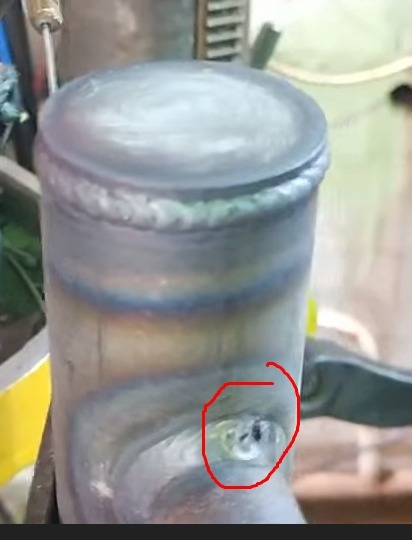

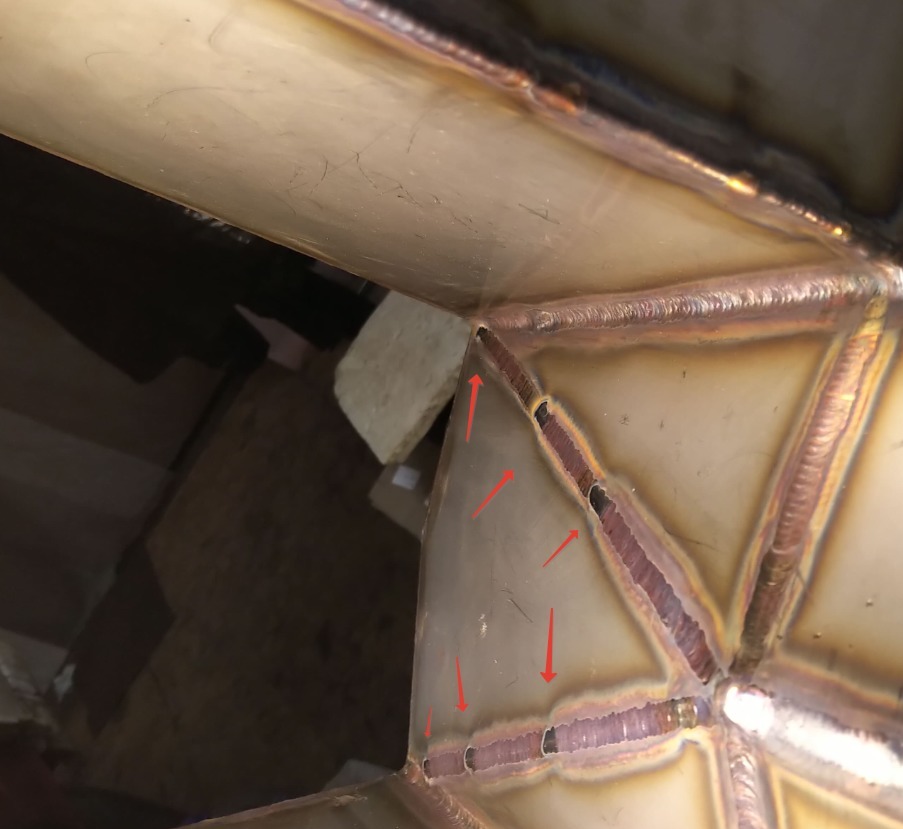

Точно не скажу, такой бывает и налет, бывает и непровар, если зазор между резьбой и телом коллектора поплыл. Это на другой модификации станка делается, там где варятся сочленения труб. В следующем видео :)

Этот станок мы сами сделали, и видео с одного из пробных вариантов. Собственно, на нем мы уже несколько тысяч коллекторов сварили

Порвать шов трубы?
