Кораблик с паропульсирующим двигателем (pop-pop boat)
Смешно сказать, но относительно недавно узнал о такой разновидности паровых двигателей для детских моделей. И не устоял попробовать. Собственно говоря даже не кораблик, так прототип. Я искренне не верил, что это может работать. Но оно даже плывёт!
Для опыта я купил трубку с внетруенним диаметром 1 мм и сделал его из куска доски, не веря в успех.
И, что удивительно, оно поплыло.
Видео обрезано, так как телефон ВНЕЗАПНО сел. Но не важно, суть и так понятна. На западе популярная тема (даже есть патенты). Я упоролся и решил сделать нормальный кораблик.
Как оказалось пукающий кораблик (или как его правильно называть по русски?) не так прост как кажется. Нормальная работающая конструкция, которая бы не распаивалась, не глючила и плавала бы часами долго не получалась. Мягко скажем тема меня даже начала бесить. Но сдаваться не хотелось.
Вообще я за последнее время напускался корабликов больше, чем за всё время в детстве. Прям чувствую себя этаким 32-х летним мальчишкой. Отличие лишь в том, что я покупаю всё на свои деньги, а не на деньги родителей.
Мне удалось найти пластиковый кораблик в магазине игрушек (сцуко, нет обычных детских игрушек, торгуют каким-то говном). И там весьма удачно вписалась "катушка".
Трубка с внутренним диаметром 1 мм. Получилась, что она ооочень малого объёма внутри. И в какой-то момент цикл "пуков" прекращается, и кораблик встаёт, а трубка раскаляется до красна.
Трубка прогретая до окалины
И начались поиски. Для поисков сделал испытательный стенд (если так можно назвать пакет из под сока).
Попробовал спаять бак. Нифига не пукал, а бак в результате распаялся.
В результате я психанул (бак паять - это часа два минимум) и купил себе 15 метров трубки 6 мм. ПЯТНАДЦАТЬ МЕТРОВ, КАРЛ!!! Тем более трубки сербские.
Сюда же купил газовую горелку для отжига меди.
После всех опытов, сделал вот такой кораблик. Рядом видна бывшая верхняя палуба.
Из забавных сложностей - нормальная герметизация. Постоянно травит по трубкам (термоклей).

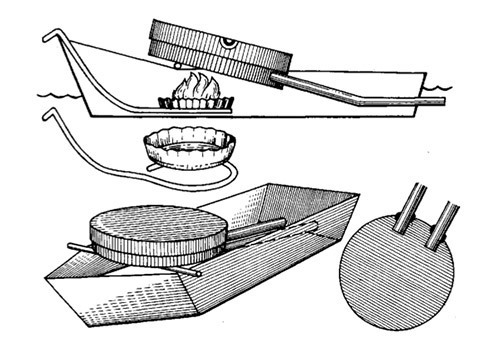

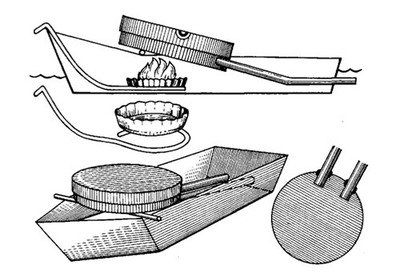

Провёл испытания горелок. Свеча оказалась самым плохим вариантом. Рулит сухое горючее, но очень неприятно воняет. Поэтому я решил сделать спиртовую горелку. Вспомнил, что видел конструкцию в каких-то советских книгах, решил поглядеть. Книга Романов И. "Паровые двигатели для морских моделей" 1951 г.
Обратите внимание на год. Сталин жив, а в книге на чертеже грубая ошибка. Кто найдёт, тот молодец. Уже вторую советскую книжку встречаю с ошибками на чертежах. Расстрел!
Если кто захочет повторить - обратитесь ко мне. Я вам нарисую нормальные выкройки. По данным выкройкам я замумукался паять - постоянно текло. Нужно делать везде припуски. Фиговую спиртовку делал дня два. Но вот результат.
В результате получился такой вот красавчик.
Резвый, как понос. Из проблем - очень сложно изогнуть трубку малого радиуса. Знаю про песок, но в городе не так просто его найти.
Конец первой части.
Для котла новых образцов кораблика ищу обрещки медных трубок 3/4'' и заглушки к ним. Покупать поиграться трубку 2 метра за 1500 рублей - жмотит.
