Компьютерная розетка

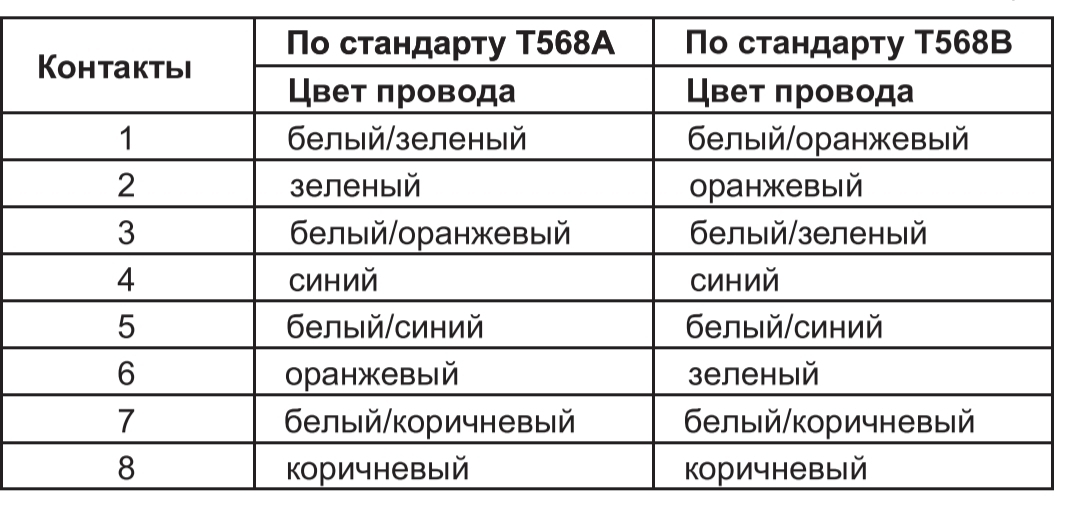

Подскажите как подключить кабель по схеме В? Судя по инструкции 1й провод белый/оранжевый. Но если смотреть на розетку, то первый провод просто оранжевый. Никак не могу разобраться. Розетка Schneider Electric (Systeme Electric) Atlas Design
1. Заведи провод в розетку с небольшим запасом. Убедись, что он заходит именно оттуда, откуда должен (и что это именно тот провод).
2. Зачисти 3-5 см верхней изоляции. Под ней 8 проводков, скрученных по 2. Отдельно проводки до металла зачищать не надо!!!
3. Пары проводков отдели друг от друга, но не распутывай сами пары.

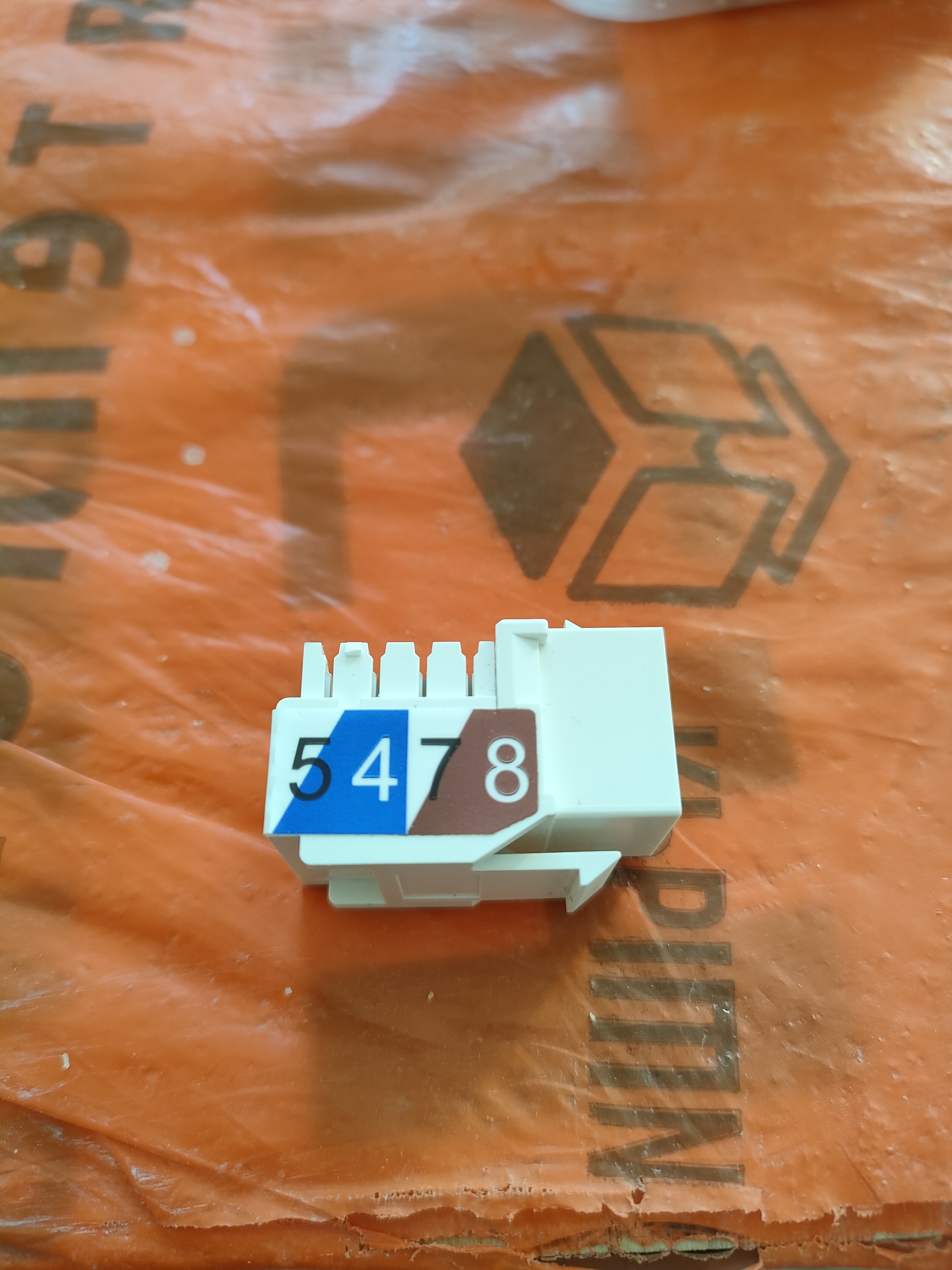

4. Синюю и коричневую заводи в прорези как на первой фотографии. В левую прорезь (где цифра 5) заводишь полосатый проводок (бело-синий), в правую - цельно синий.
5. Аналогично с коричневой парой (слева полосатый справа цельный

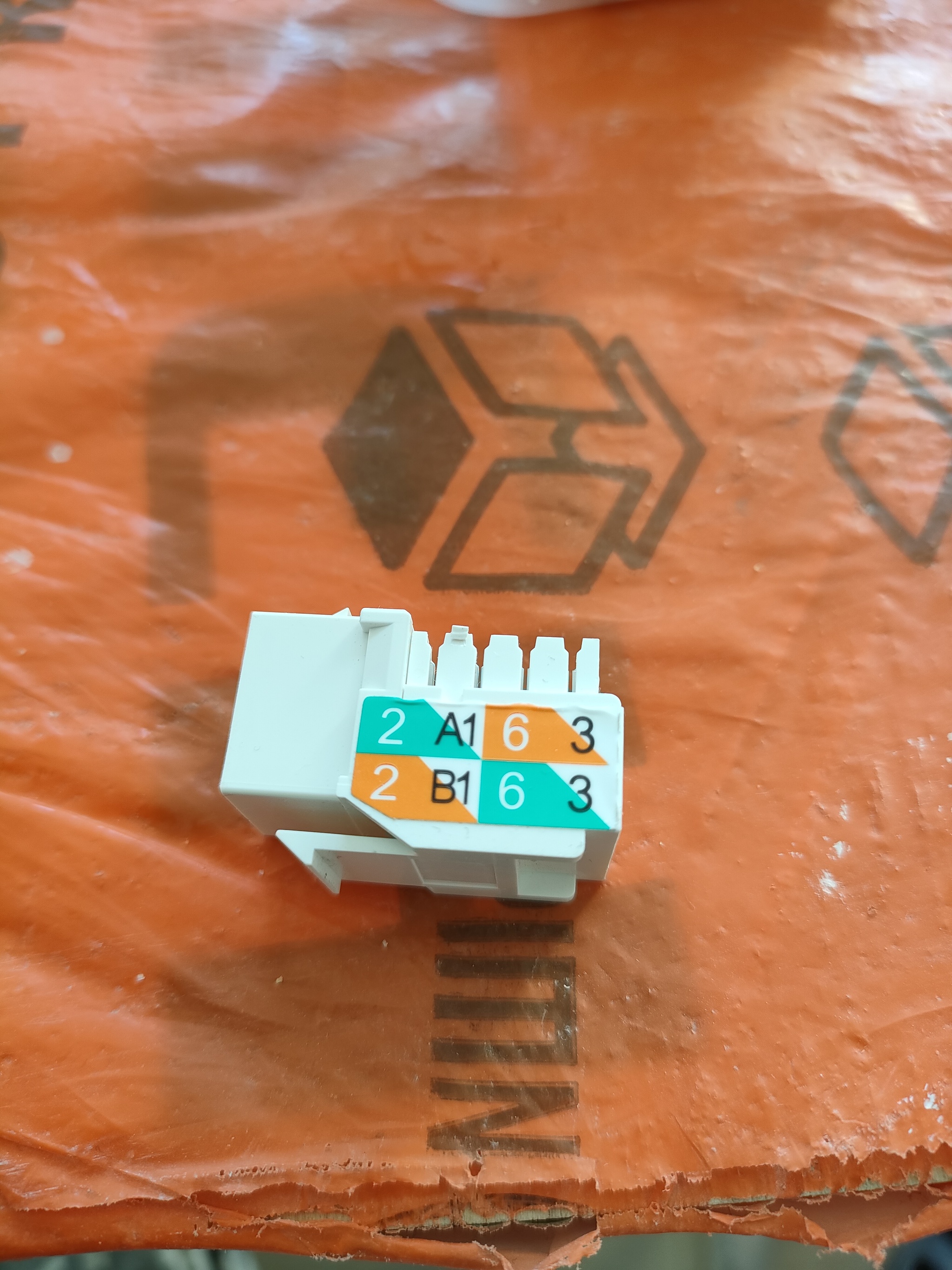

6. Тут начинается интересно: отличие стандарта А от стандарта В. Не переживай, у нас вся страна живёт по В и никого это не смущает. Берёшь оранжевую пару и заводишь в левые 2 прорези. Цельно оранжевый левее, полосатый правее. С зеленой парой аналоигчно.
7. Лишнее отрезать и подровнять, нащёлкнуть корпус розетки, обязательно прозвонить тестером.
