Как я делаю программы для станков с ЧПУ в ArtCAM
По просьбе решил сделать пост о создании управляющей программы для лазерной резки.
Делаю их в программе ArtCAM, она очень функциональна и удобна для меня. В ней мне очень удобно работать с векторными изображениями. Для примера покажу уже на созданной программе, которую делал по просьбе друга.
За пример взял модель для портсигара с интернета
Но мне нужны были совершенно другие размеры, начал планировать свое. По заказу нужна была внутренняя часть размерами 100*170 мм. От этого размера начинаю строить все чертежи. Первый раз было сложно, предугадать все отверстия на своих местах, что относительно чего должно быть расположено, по итогу получился вот такой чертеж.
Все этапы описывать не стал, получится непонятно (попытался) , лучше позже сделаю видео подробное. Так же можно ArtCAM позволяет перевести растровое изображение в вектор
Для примера сделал я скрин нужной мне гравировки
Выбираю перевести функцию Растр в Вектор, затем уменьшаю количество цветов до 2, здесь легко, мне нужно просто выделить черную надпись на общем фоне
Получаю векторное изображение из растрового.
Это легкий пример, вот что делал более сложное, использовал больше цветов, потом много что вручную поправлял

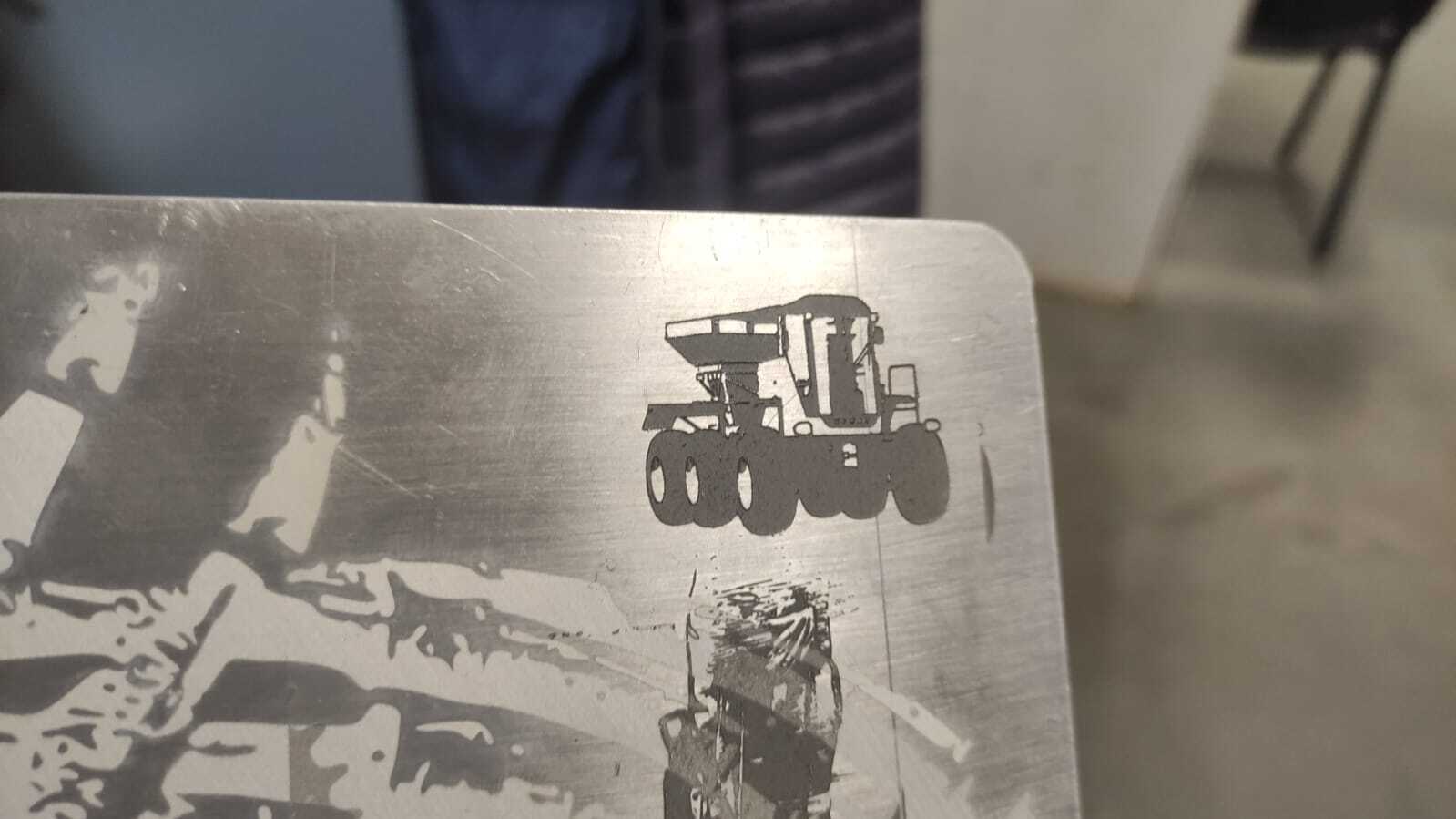

И результат гравировки (гравировка сделана на хорошем лазерном станке/маркере)

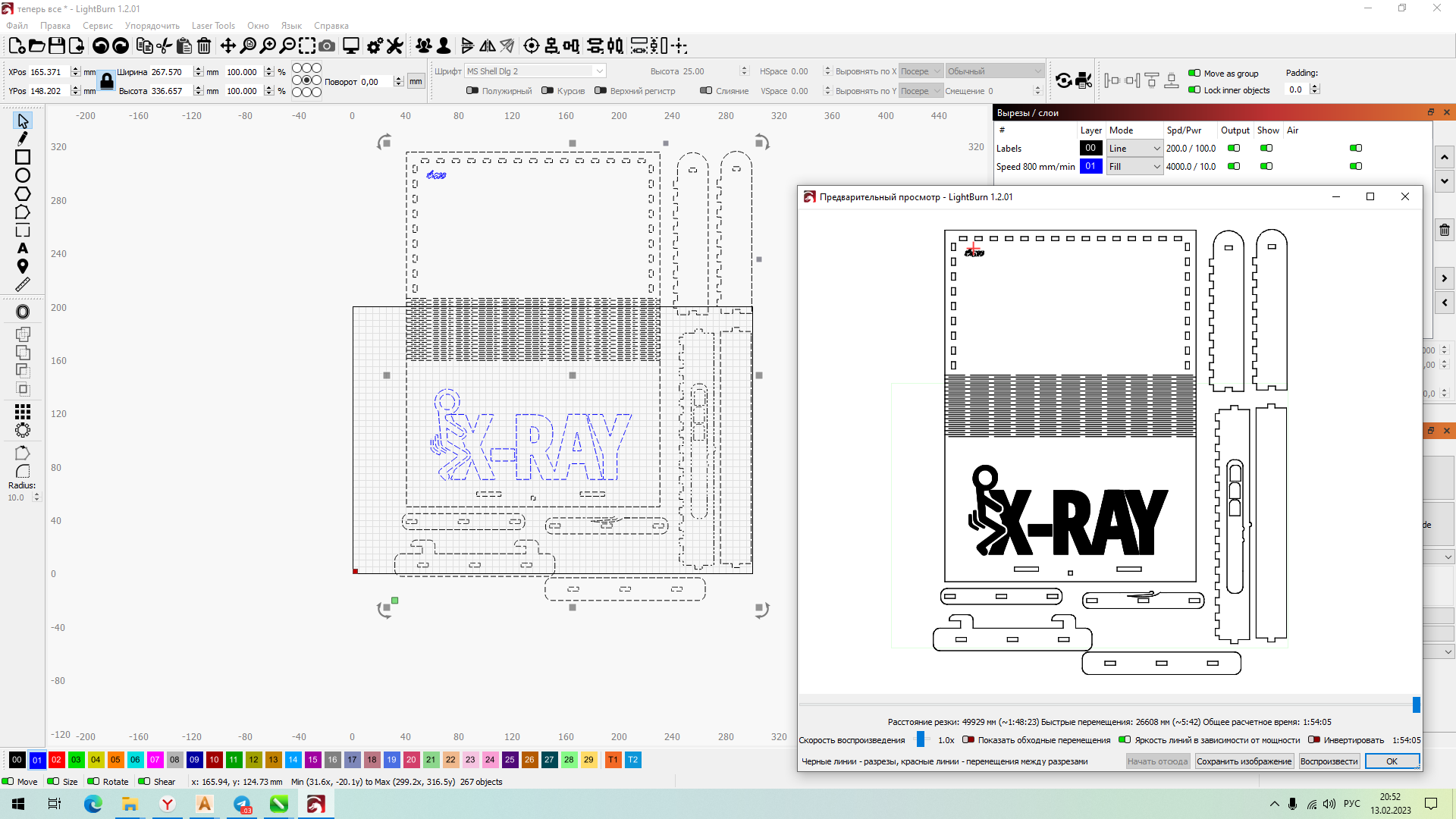

Вернемся к нашему проекту. Для своего домашнего лазера использую программу LightBurn, ей достаточно векторного изображения( в отличии от фрезерного станка)
Здесь идет уже настройка лазера, что, как и в какой последовательности ему резать или гравировать. Включаем предварительный просмотр, если все ок, запускаем
Ждем... Мой лазер медленно режет...

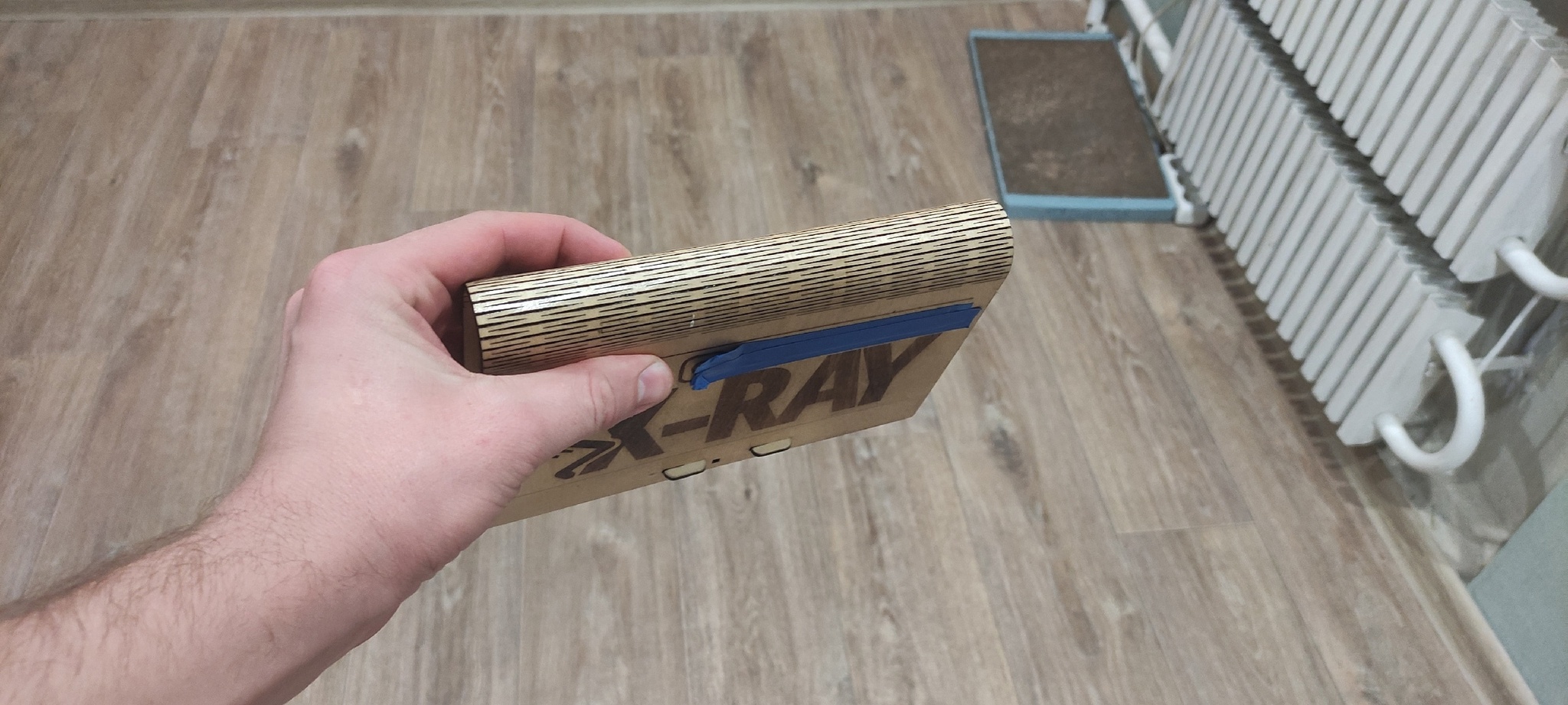

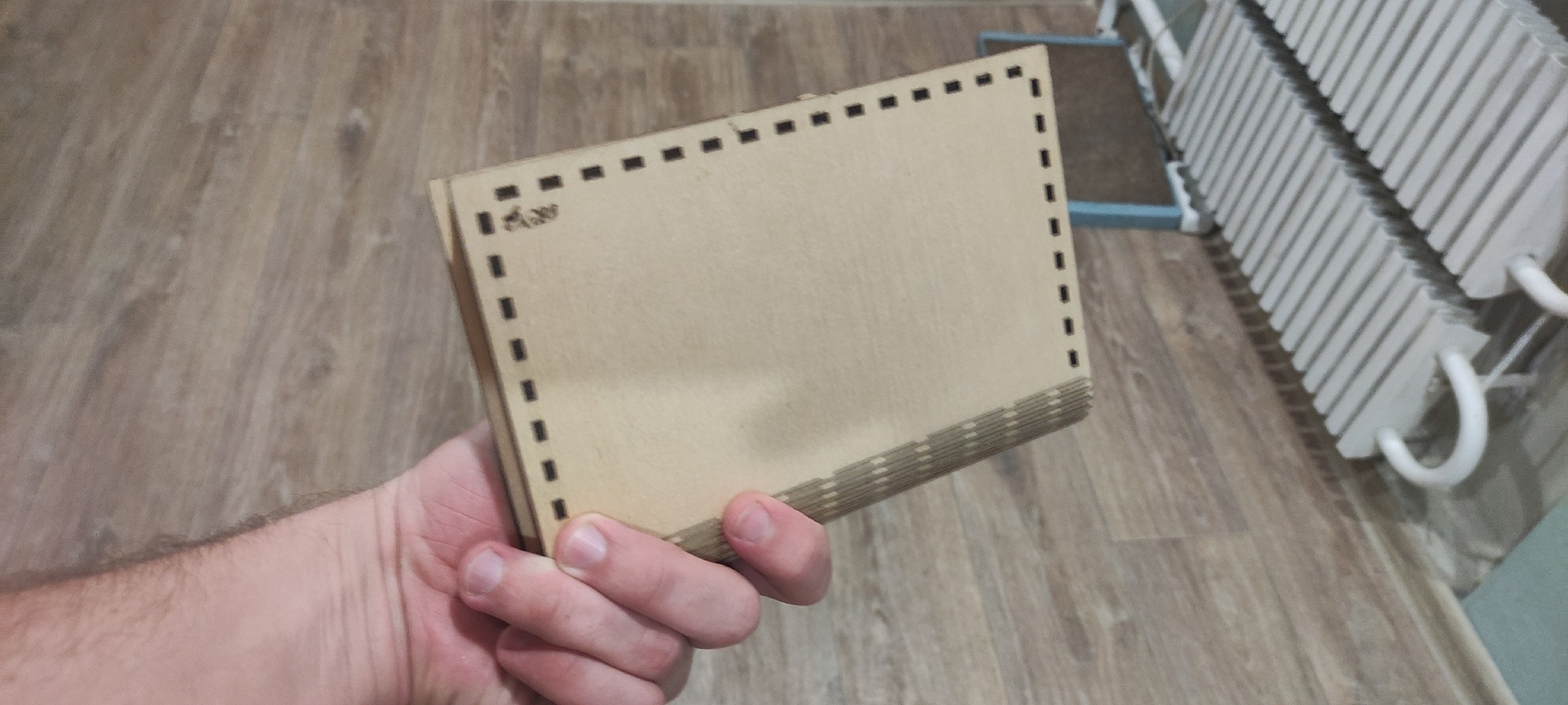

И вот результат:
