Как мы 3D модель делали для школы

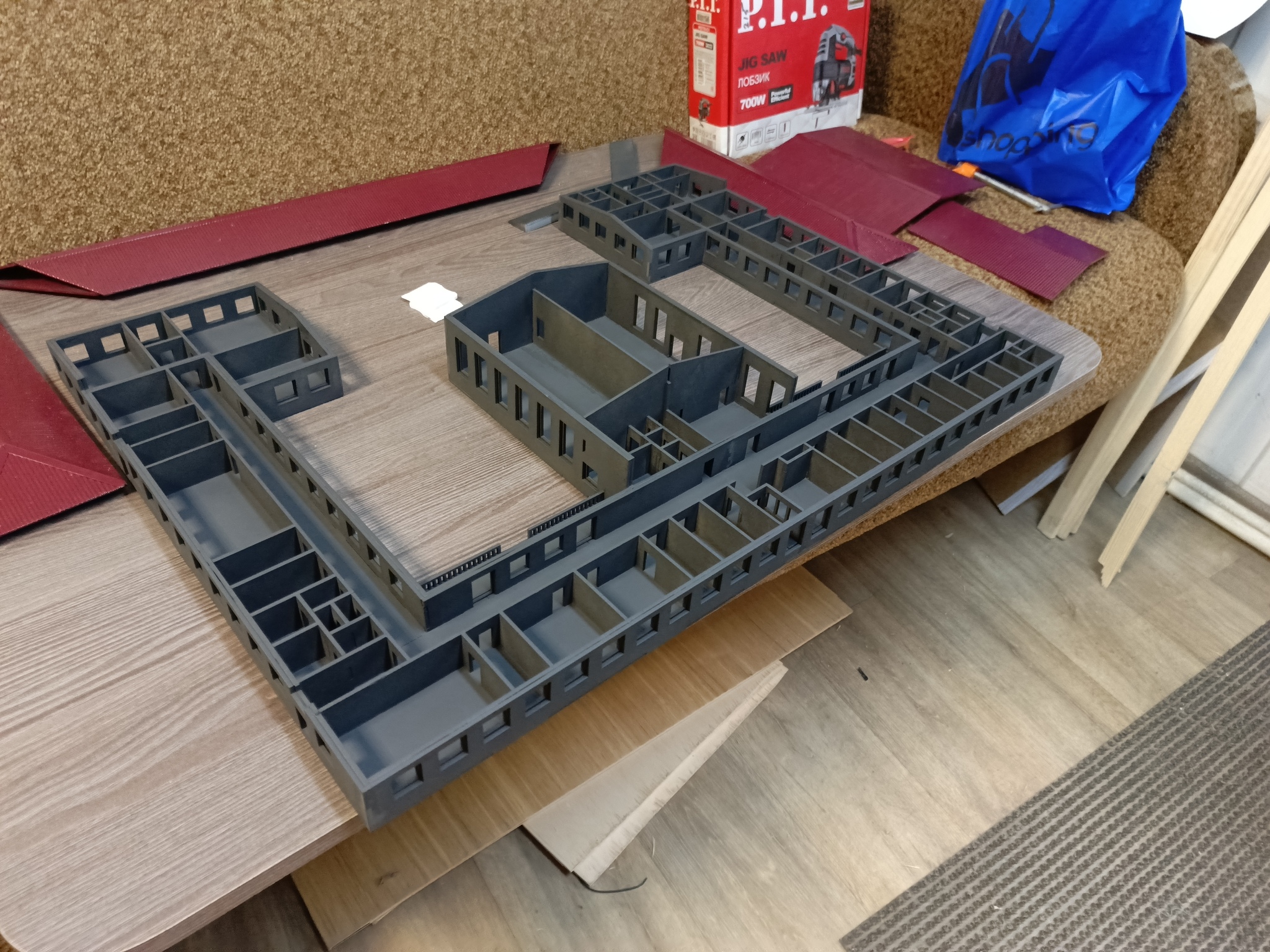

Поступил заказ, разборная 3д модель (что бы можно было разобрать школу по этажам и пощупать маленькими детскими ручонками)
Сказано - сделано приступаем к работе, сначала как безумные ходим и фотографируем (с большим избытком информации ,что бы по 300 раз не ездить на другой конец города)
Часть превьюх, что бы оценить масштаб
Из чертежей нам смогли предоставить только полу-от-руки нарисованные схемы без особых подробностей, по фоткам работать тяжко так чт оя попросил верного товарища отфотографировать всё с воздуха с помощью квадрокоптера

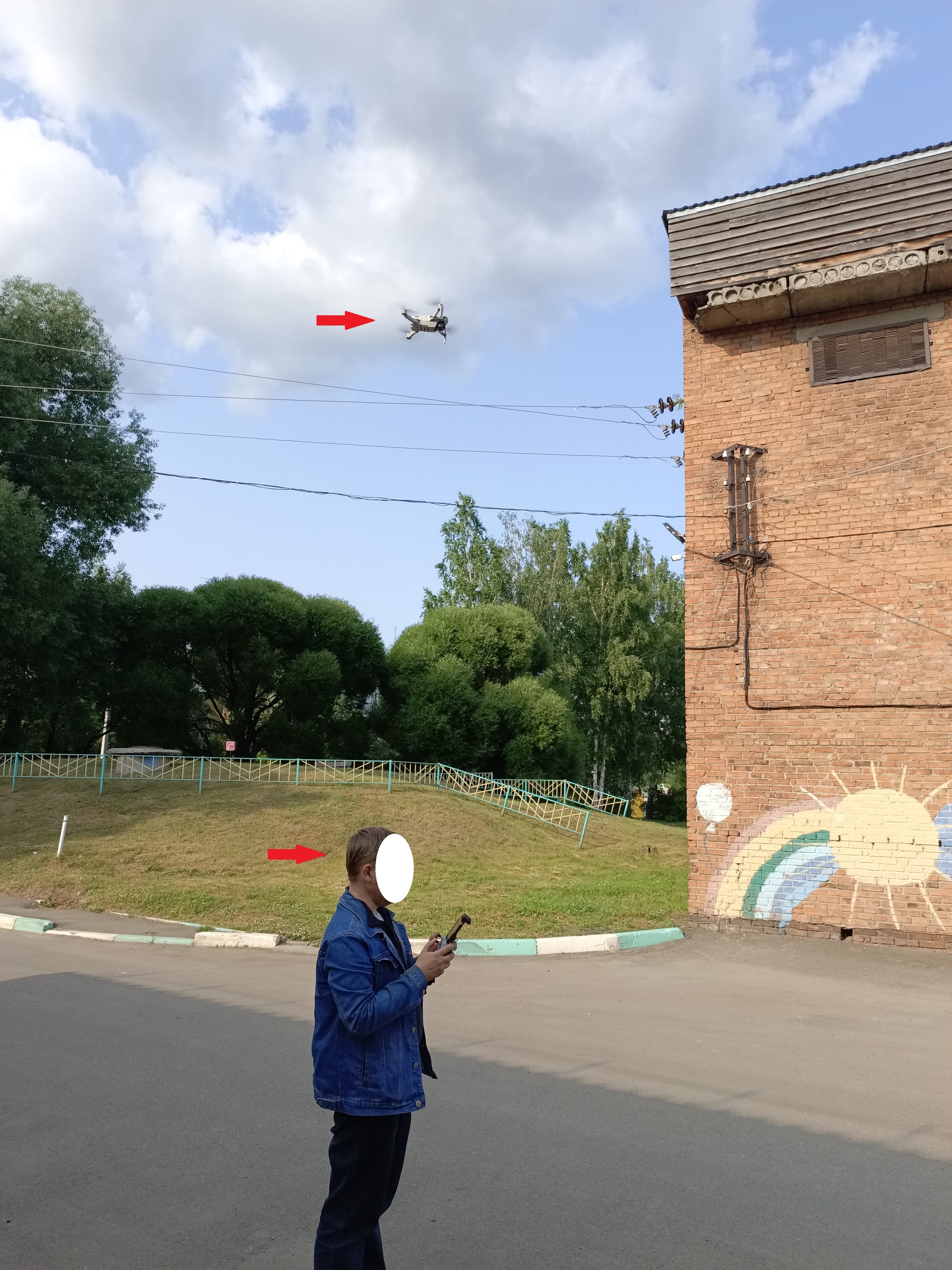

Не спрашивал у друга (помечен стрелочкой) хочет ли он деанонимизированным быть по этому белый кружок =)

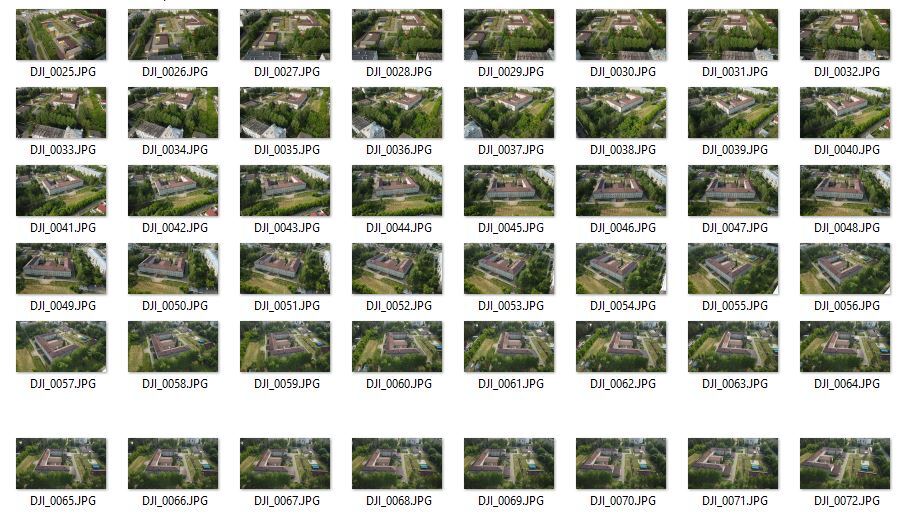

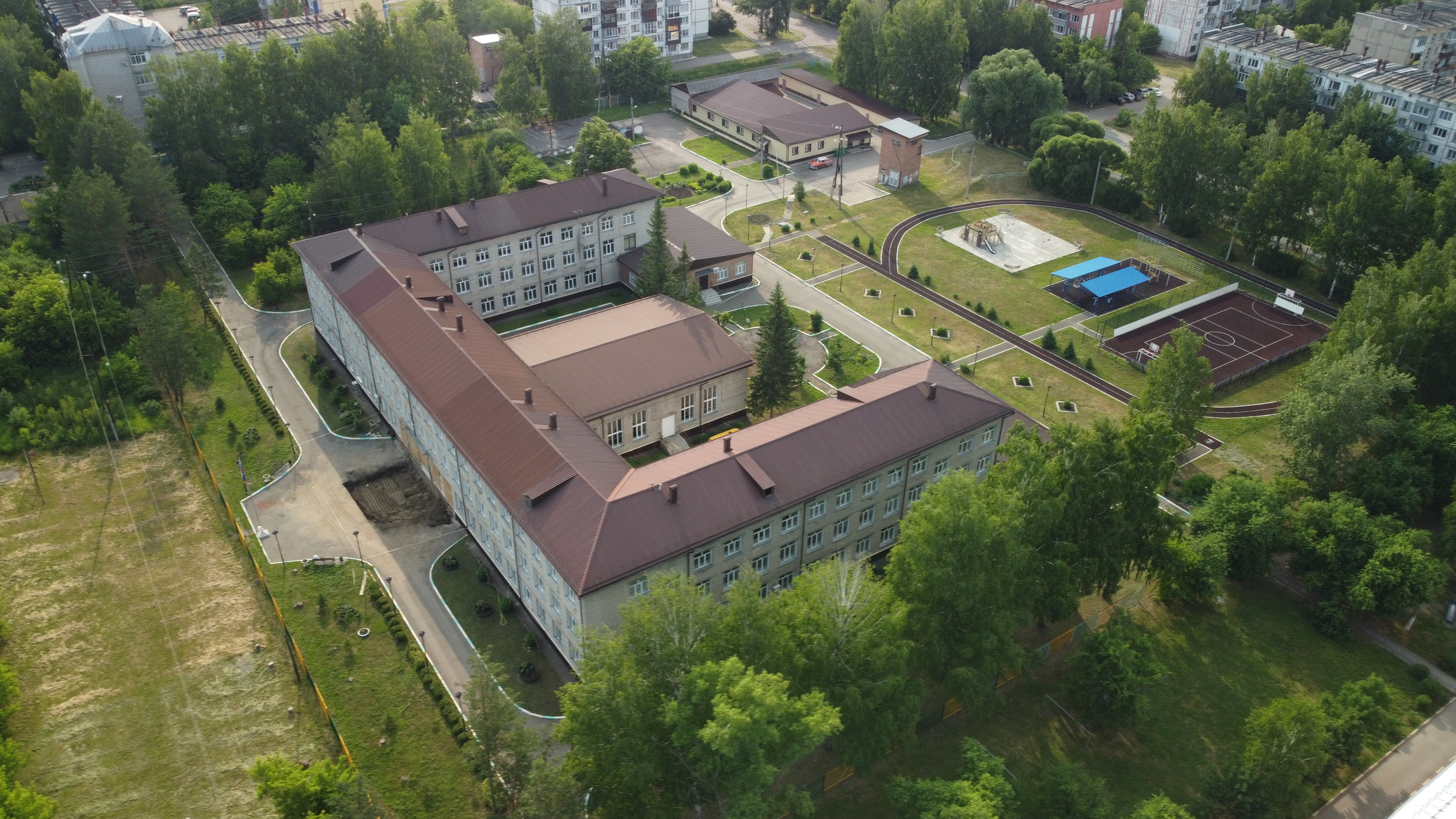

Делаем много фото, получаем вот такое:
(фоток штук 300 получилось)
Далее запихиваем всё это дело в программу для фотограмметрии Agisoft Metashape
из неё скриншотов нет (но смысл в том что из кучи фото она создаёт кривенькую 3д модельку)

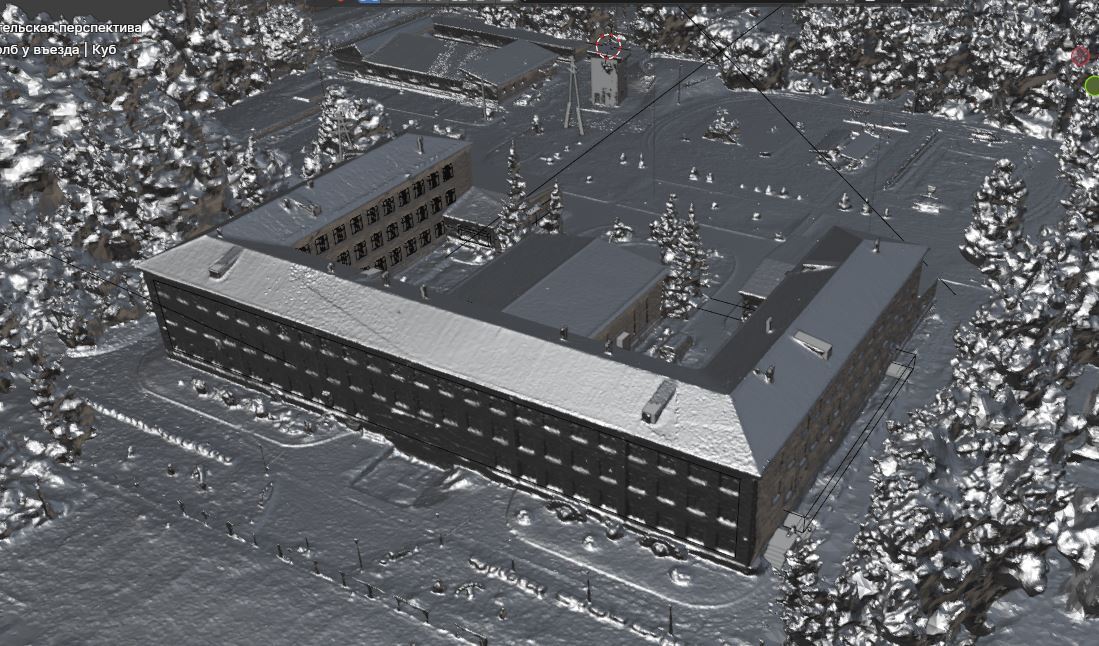

вот результат засунутый в blender

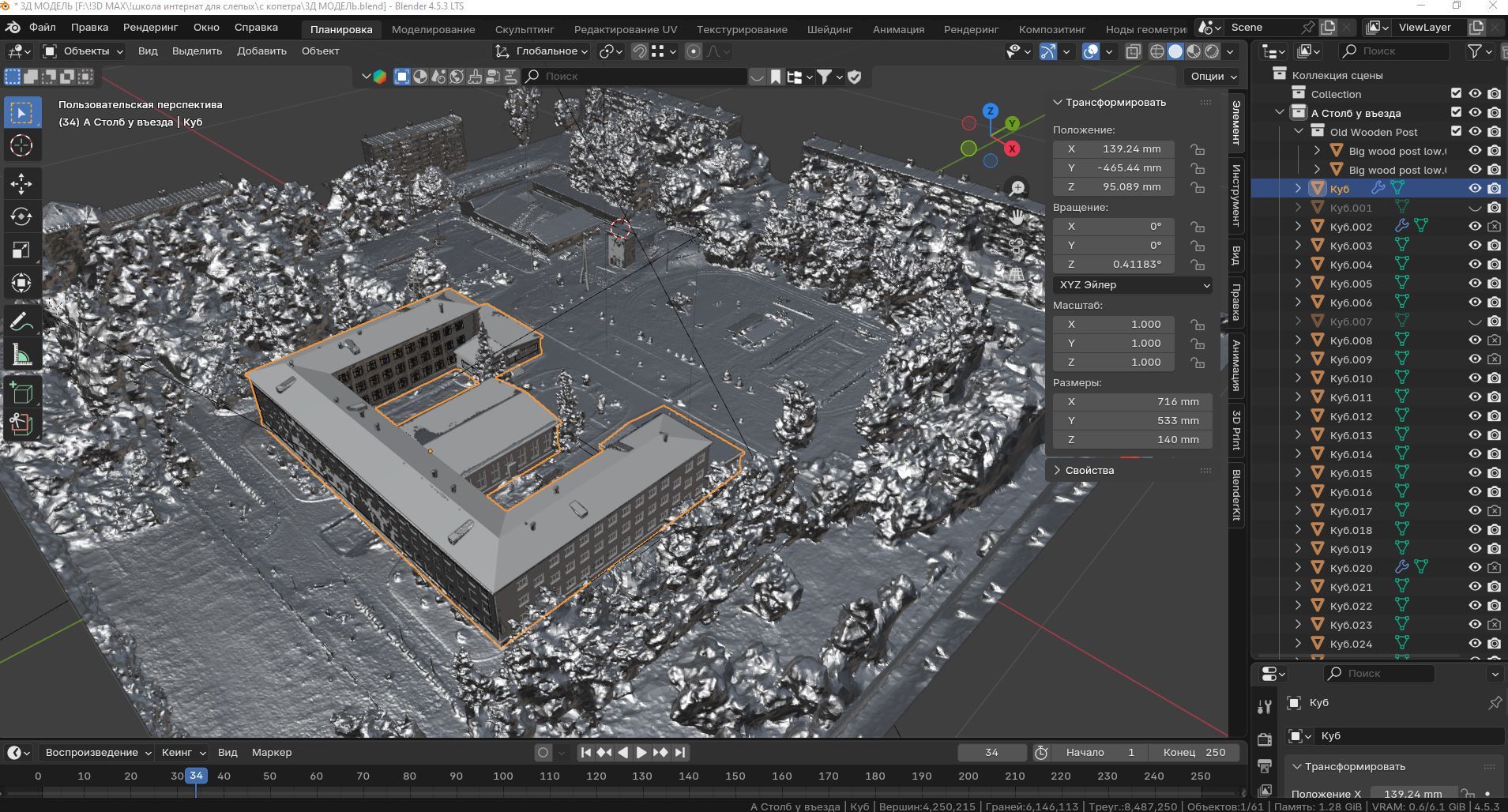

далее по скану создаю простенькую 3д модель подходящую для дальнейшей работы (я называю её "куклой", на скриншоте выделена оранжевым
После чего засовываю куклу во fusion360 и начинаю моделировать по кукле сам проект

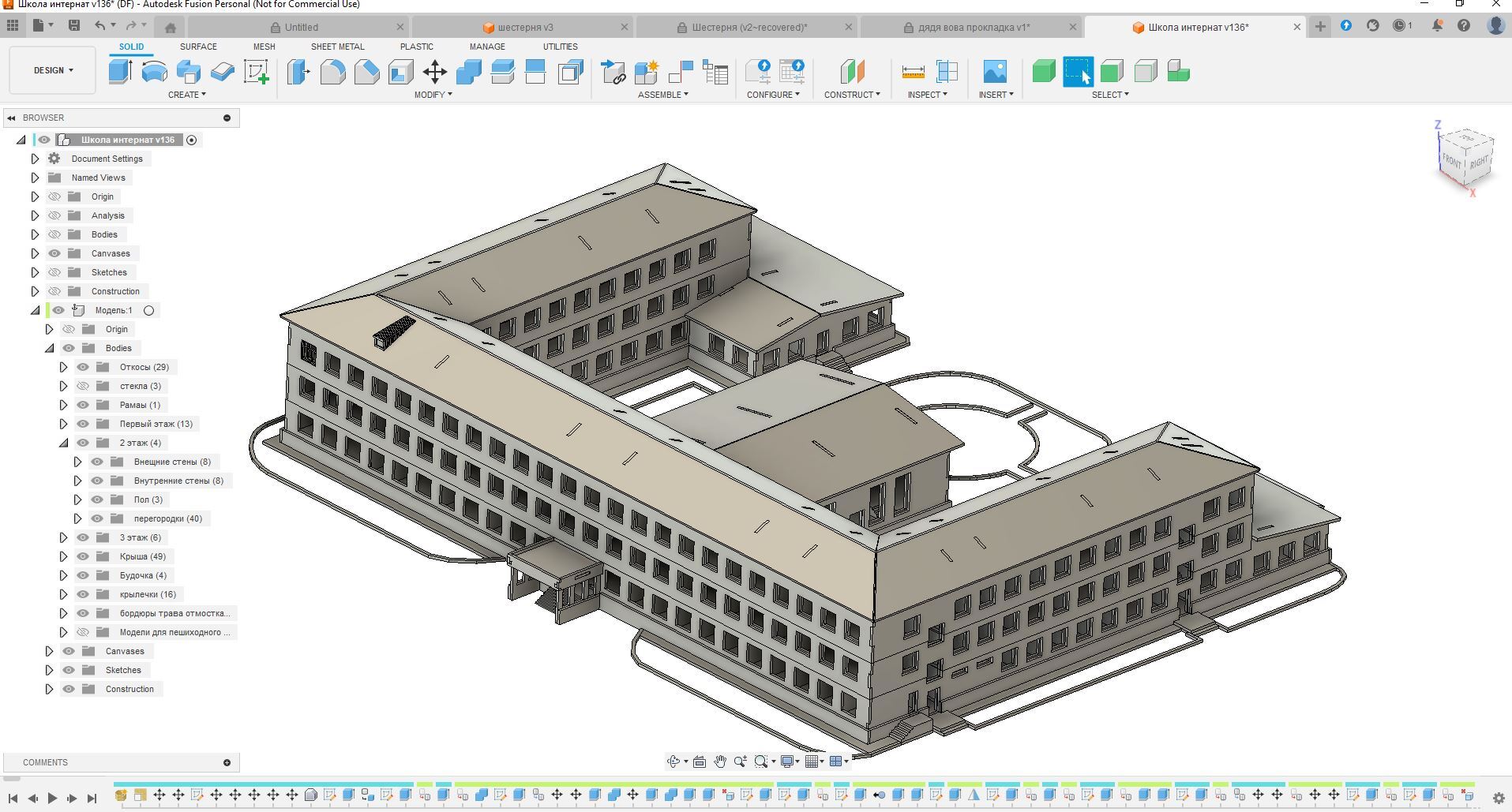

и через месяц не очень упорного труда получаем такое

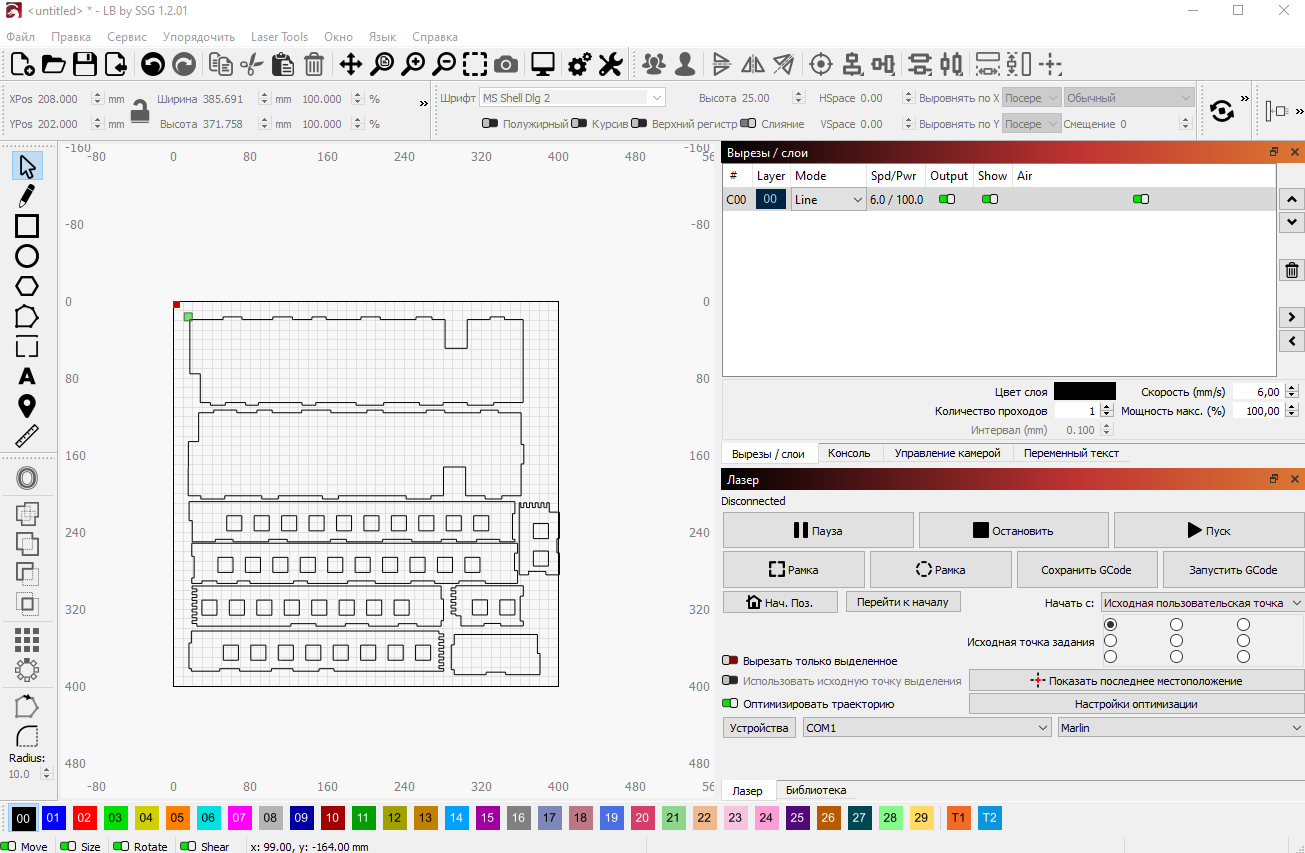

Материалом основном был выбран мдф 2.5мм, готовим чертежи, запихуиваем в лазеркат

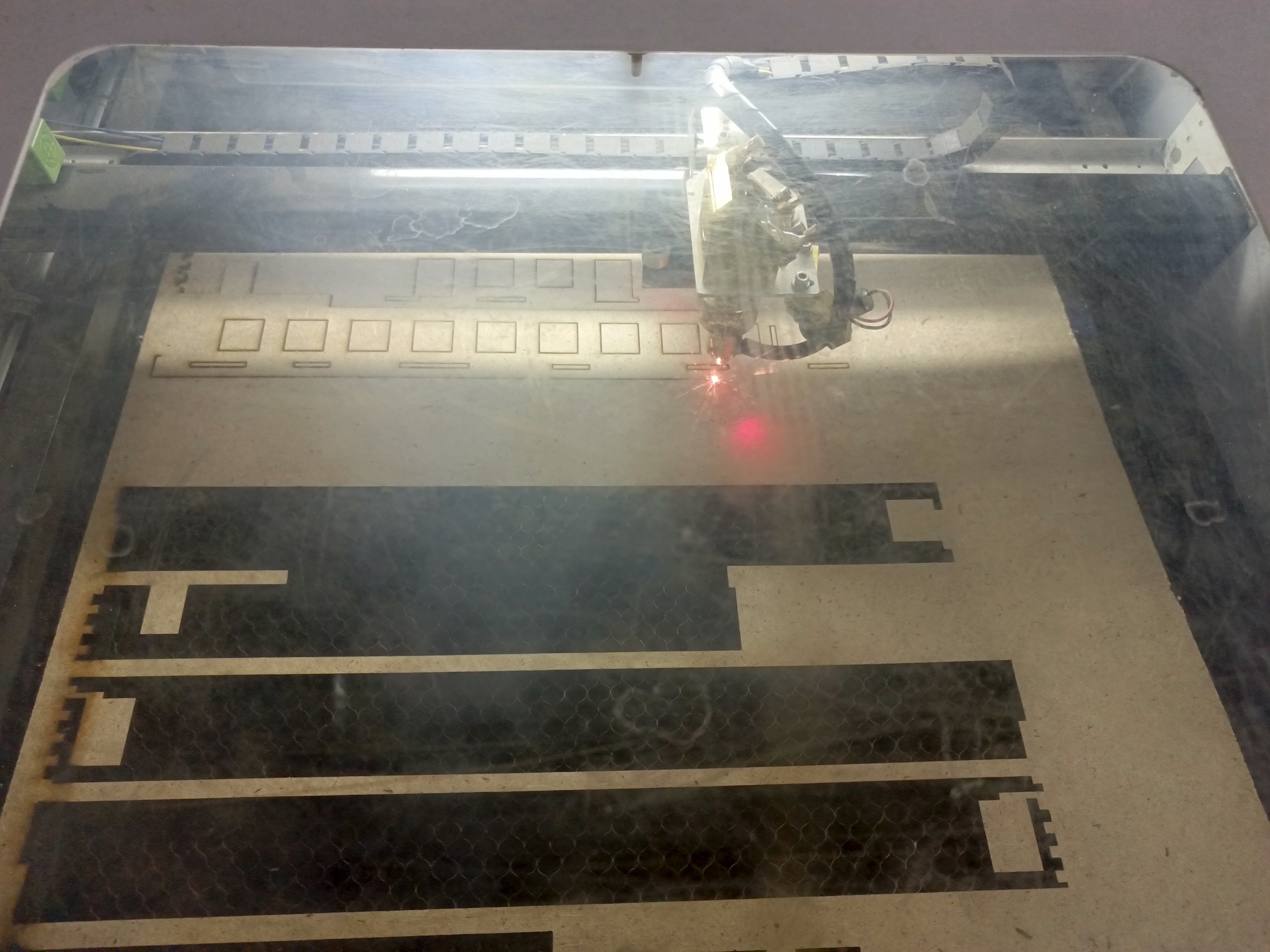

после чего режем на лазере , очень много режем на лазере

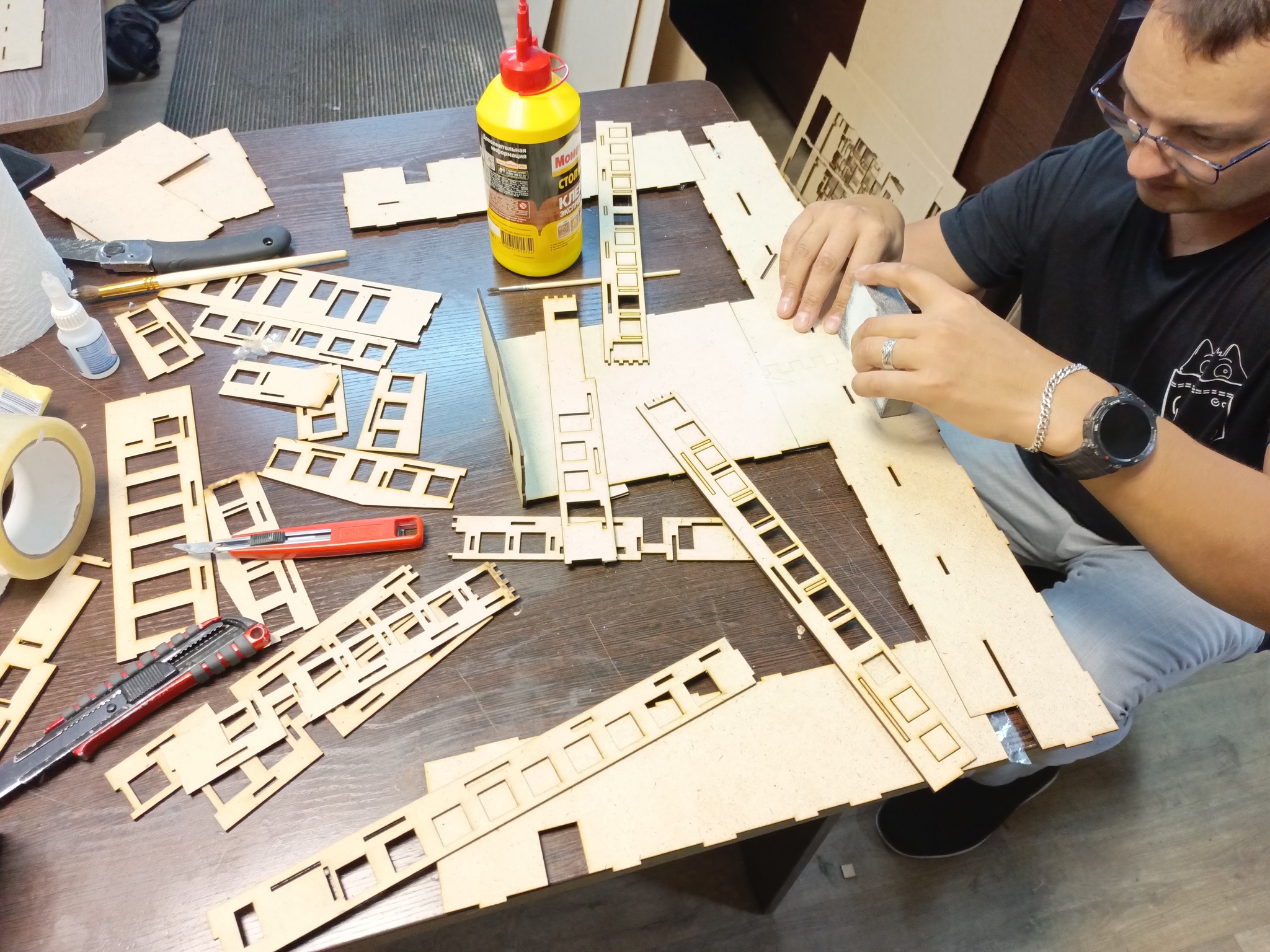

А после начинаем склеивать всё это безобразие в некую конструкцию, строго по чертежу!

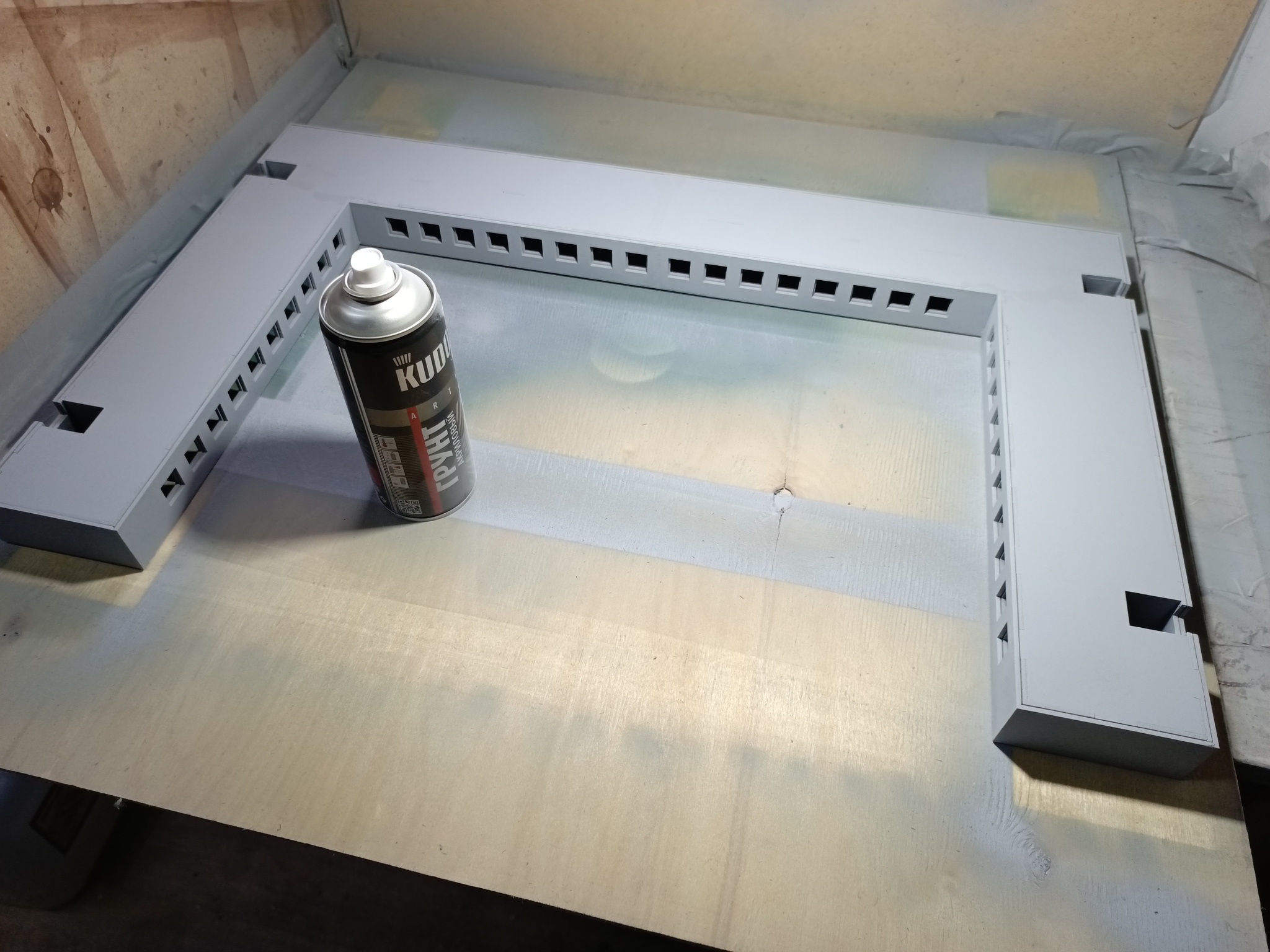

Потом красим, и перекрашиваем если покрасили плохо
Ещё и с цветами сначала не угадал сначала ну да ладно
После красим собираем подкрашиваем клеим травку и тд в общем вот вам много фоток результата

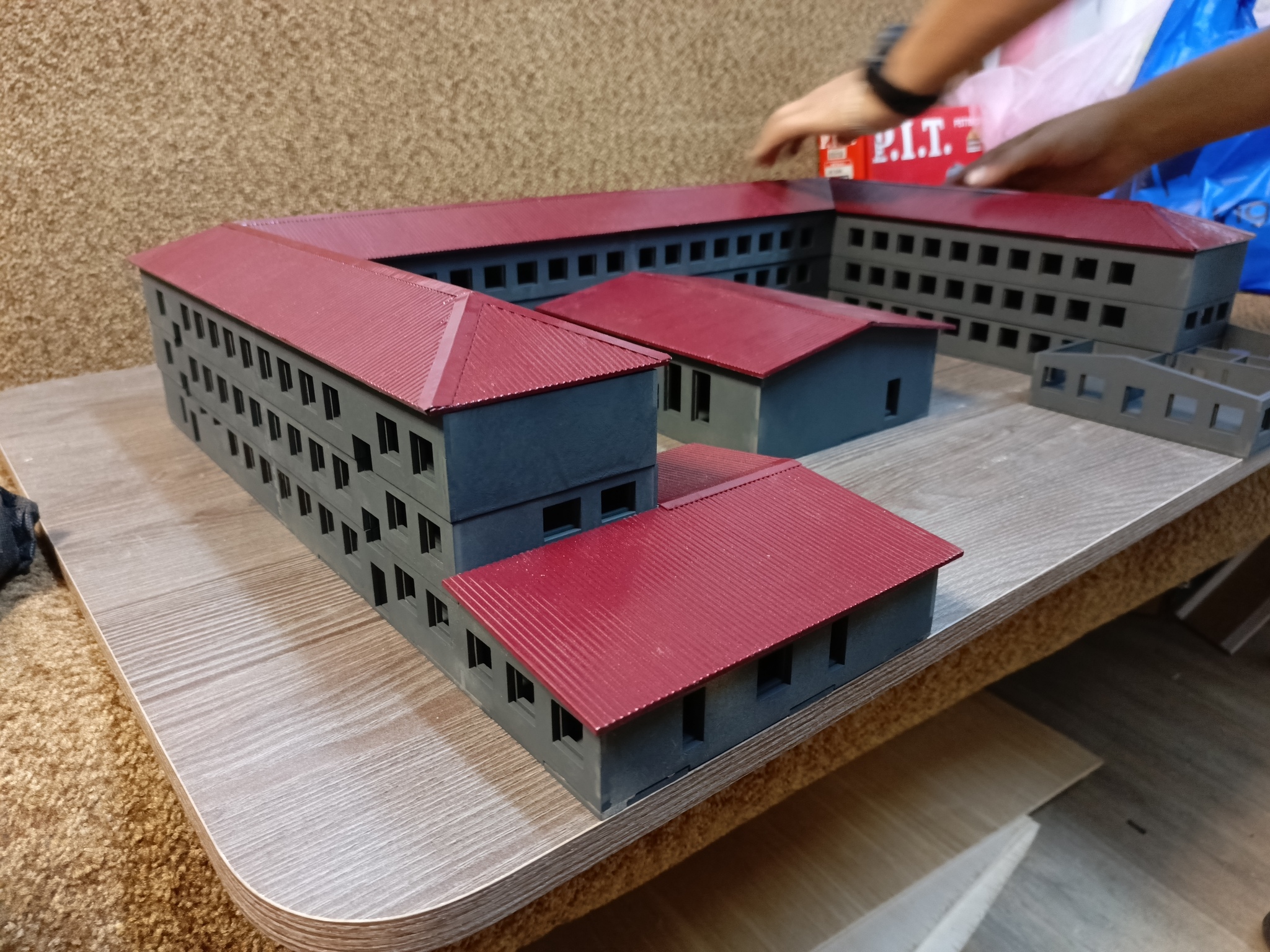

Вот тут общие планы
А тут более близкий ракурс
Во таткой вот результат у нас получился
Лесенки кстати печатал на 3д принтере, а травку покапал на али
Основная задача макеты быть учебным пособием для слепых и слабовидящих детей так что детализация не максимально возможная а скорее более стойкая ибо макет будут щупать детишки
