Истукан⁠⁠

Сварено по мотивам статуй моаи с острова Рапануи.

Основные материалы - мой любимый ржавый стальной швеллер 120 мм и ржавая стальная труба 120 мм. Видел подобные светильники в сети, но только фото, без описания материалов и процесса сборки. Решил попробовать собрать что-то подобное из металла, очень было интересно сварить такой стык - круглый элемент с квадратным. Для начала, при помощи УШМ, отрезал кусок трубы длиной примерно 125 мм, чуть больше, чем ширина швеллера. Затем нарезал несколько кусков швеллера (размеры прикидывал на глаз). Трубу разрезал вдоль таким образом, чтобы вырезанный сектор был по высоте равен полке швеллера, вышло чуть меньше, чем половина диаметра трубы.

Разложил все детали на столе, прикинул лампу, подправил некоторые размеры (сточил лишнее), отрезал недостающий фрагмент швеллера, приступил к зачистке металла.

В секторе трубы подготовил отверстие под лампу. Сложил все зачищенные детали вместе, пустоты между трубой и швеллером заполнил небольшими кусочками металла, прихватил это всё точками, чтобы не развалилось.

Фотографий самого процесса сварки не сохранилось, помню, что потратил много сварочной проволоки. Некоторые мелкие кусочки металла повело, затянуло под плоскость расположения полки швеллера, пришлось наплавлять дополнительные слои примерно в 1..3 мм. В общем было несколько циклов обработки поверхностей, срезал выпуклости, наплавлял впуклости. Закончил, когда качество поверхностей стало более-менее меня устраивать.

К отверстию в трубе добавил обойму какого-то подшипника, чтобы прикрыть край патрона и цилиндрическую часть цоколя лампы. Перед сваркой немного завалил края обоймы на точиле, чтобы уменьшить зазоры, затем приварил своей фирменной самоучковской "ёлочкой".

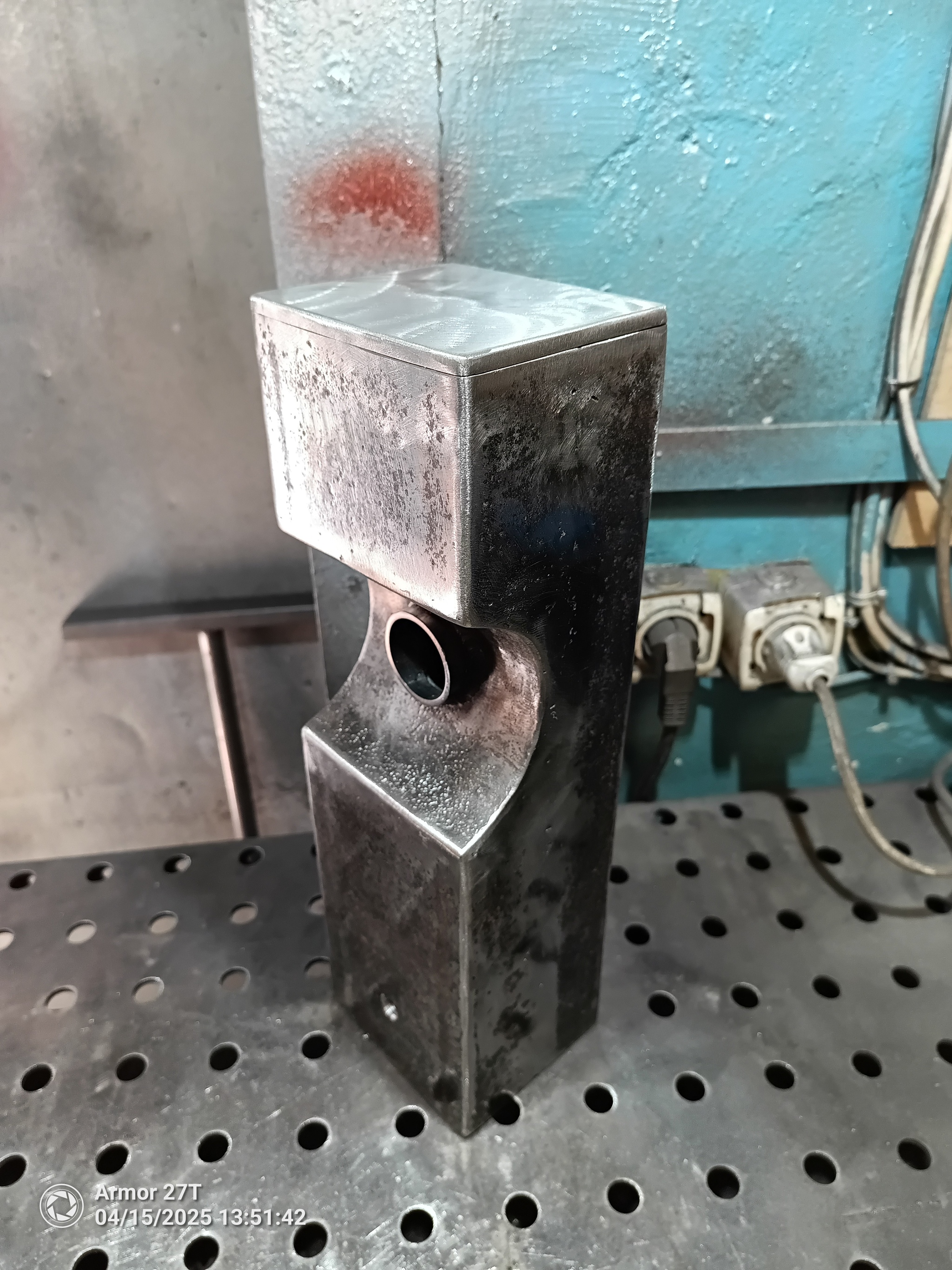

Крепление патрона внутри светильника не фотографировал, конструкция аналогична крепежу из позапрошлого поста https://pikabu.ru/story/svetilnik_iz_kepki_i_shvellera_13606207?utm_source=linkshare&utm_medium=sharing. Кусочек трубы 20х40, к которому приварены пара шпилек М4, возможно ещё регулировал высоту крепежа путём приваривания шайбочек нужной толщины. Сверху решил сделать съёмную крышку, так как лезть рукой к патрону снизу крайне неудобно. Крышку изготовил из стальной плитки толщиной 5 мм. Разметил и приварил к внутренней части 4 гайки, чтобы крышка сидела ровно, затем обработал торцы крышки в сборе с корпусом. Спереди-снизу корпуса просверлил отверстие под тумблер включения.

Покрасил в металлик, дождался пока краска высохнет, и затем скоммутировал всю проводку.

Основные параметры изделия: габариты ШВГ 12х39,5х17 см, вес 8,0 кг, краска металлик Kudo 630 Кварц, патрон керамический Е27, шнур питания чёрный с вилкой, тумблер включения с фиксацией положений, лампа-шар филаментная дымчатая Voltega G95, E27, 4 Вт, 3000 К.

Приятного просмотра!
