Елецкая ТЭЦ (часть 2)
Начало здесь: Елецкая ТЭЦ (часть 1)

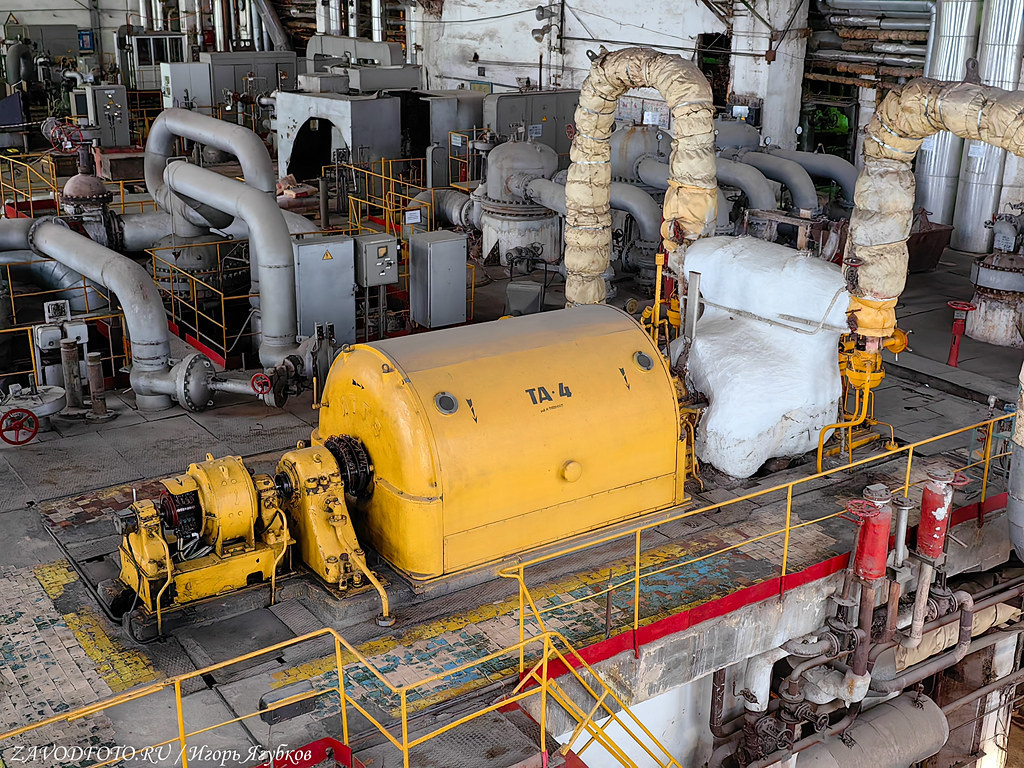

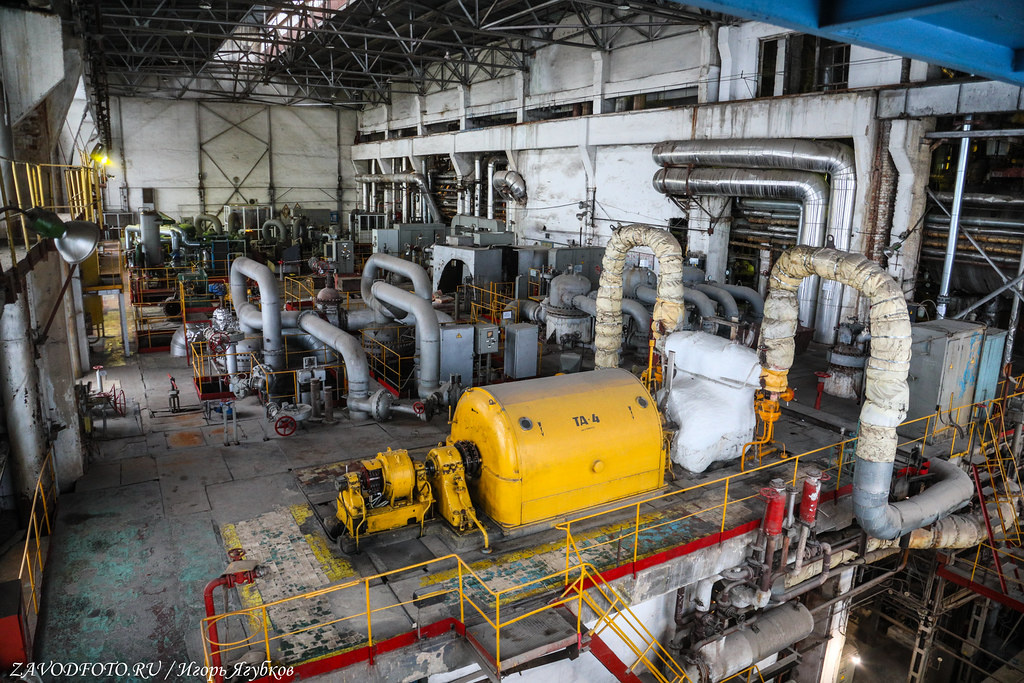

Три турбины: Р-3(4,5)-35/6; ПР-10/12-35/10/1,2; Р- 5(6)-35/10 и пять котлов на 39 кг/см2 ст. № 1,2 тип-ЦКТИ-75-39Ф и ст.№3,4,5 тип-БКЗ-75-39Ф. Типовая схема ТЭЦ с поперечными связями по острому пару и питательной воде. Группа котлов 39 кг/см² могут работать через РОУ-39/6 СТ.№1,3,4,5,6 на коллектор 6 кгс/см2 и РОУ-39/1,5 ст. №1. Данная схема представляет старую часть ТЭЦ.

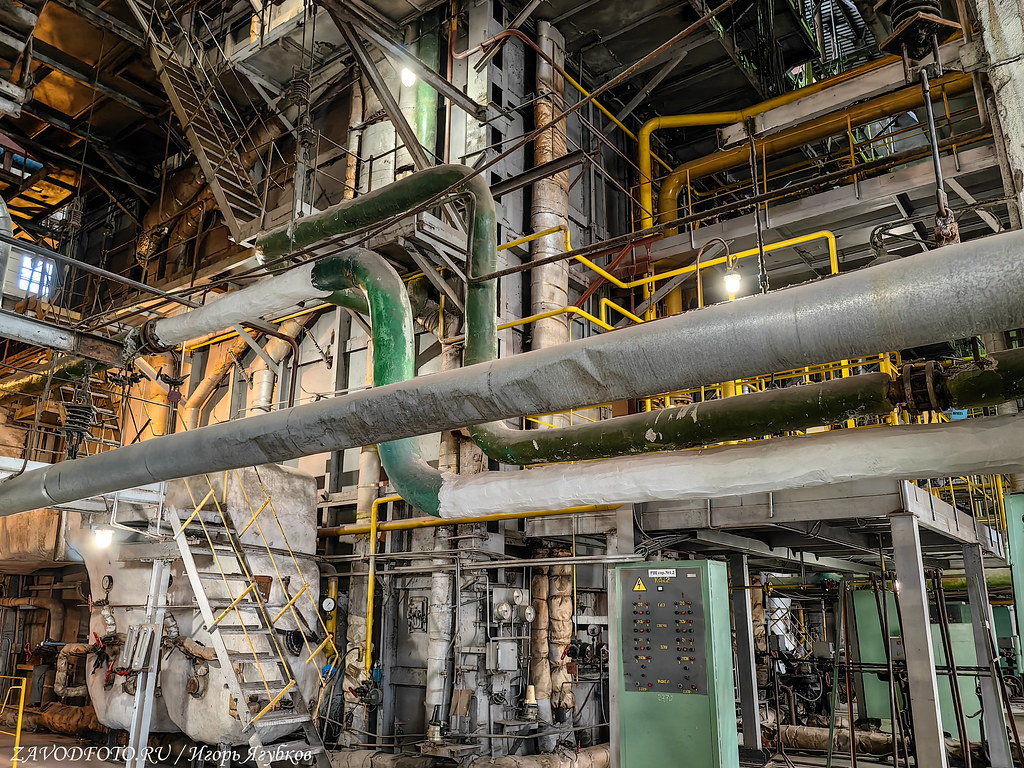

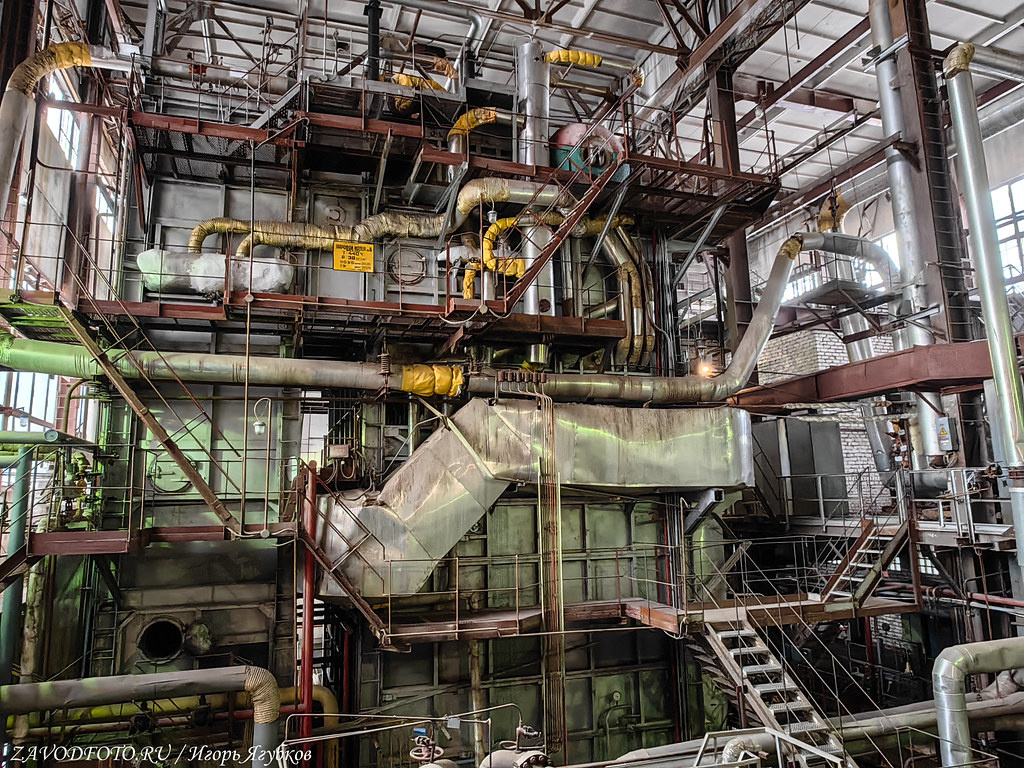

Котельное отделение.

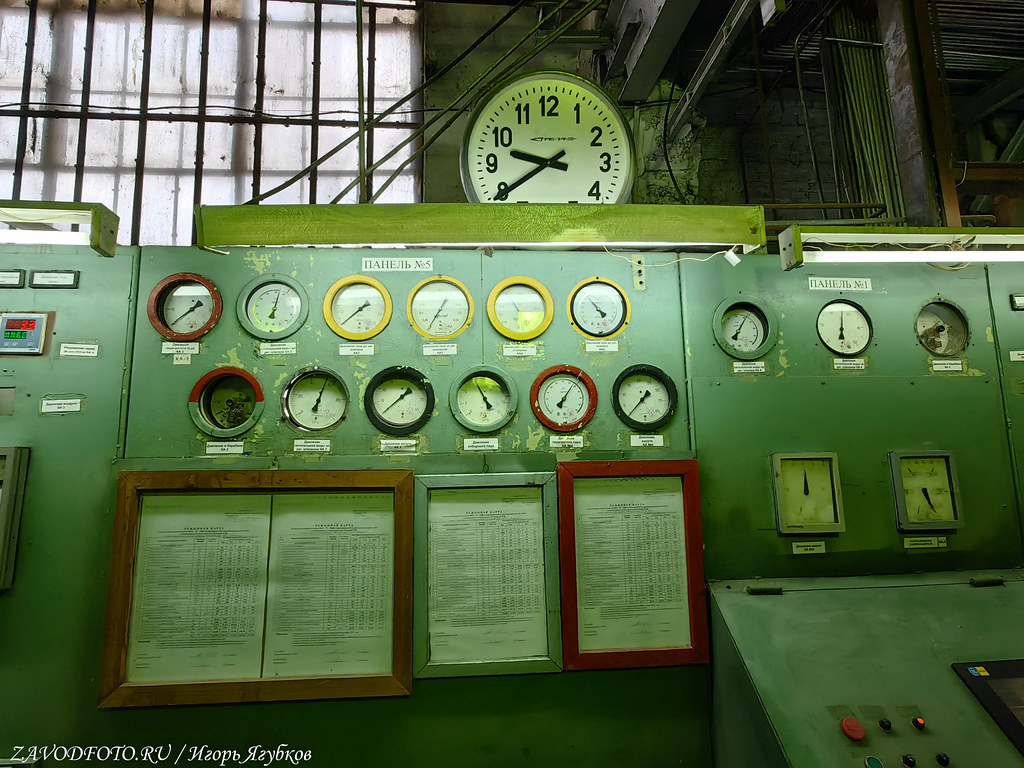

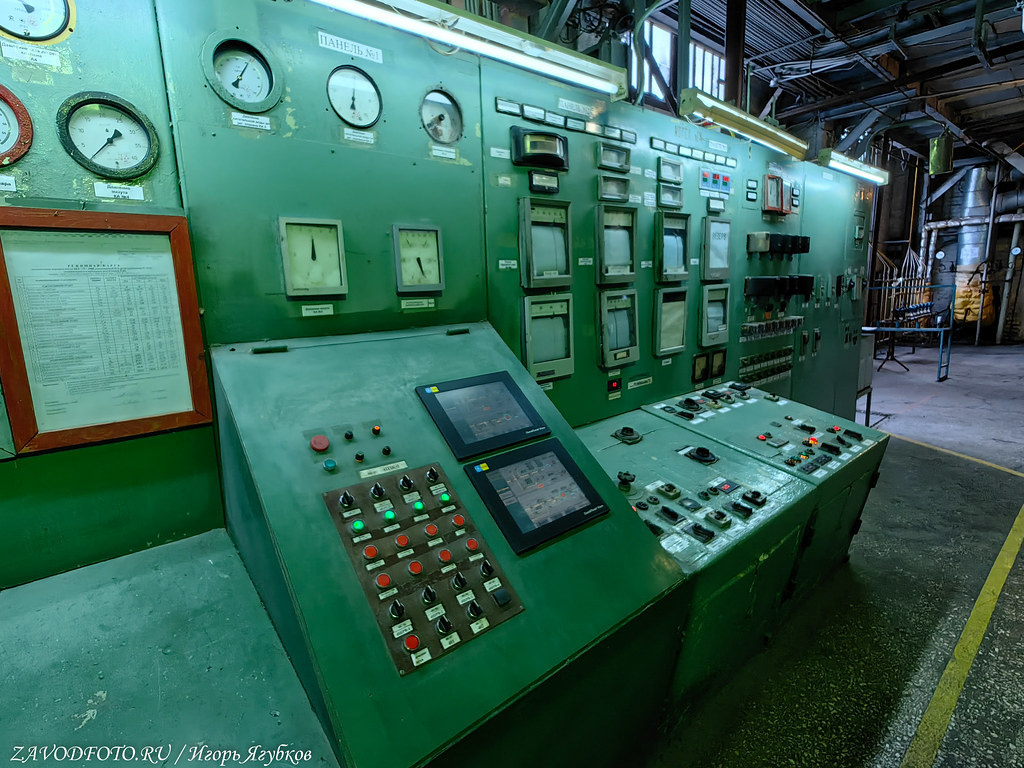

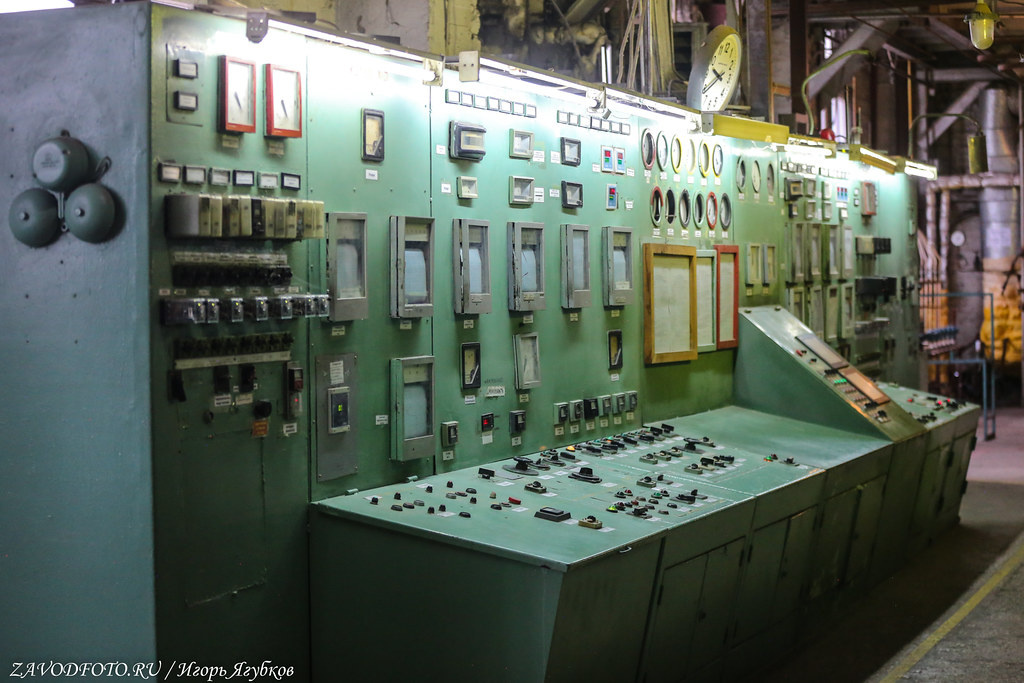

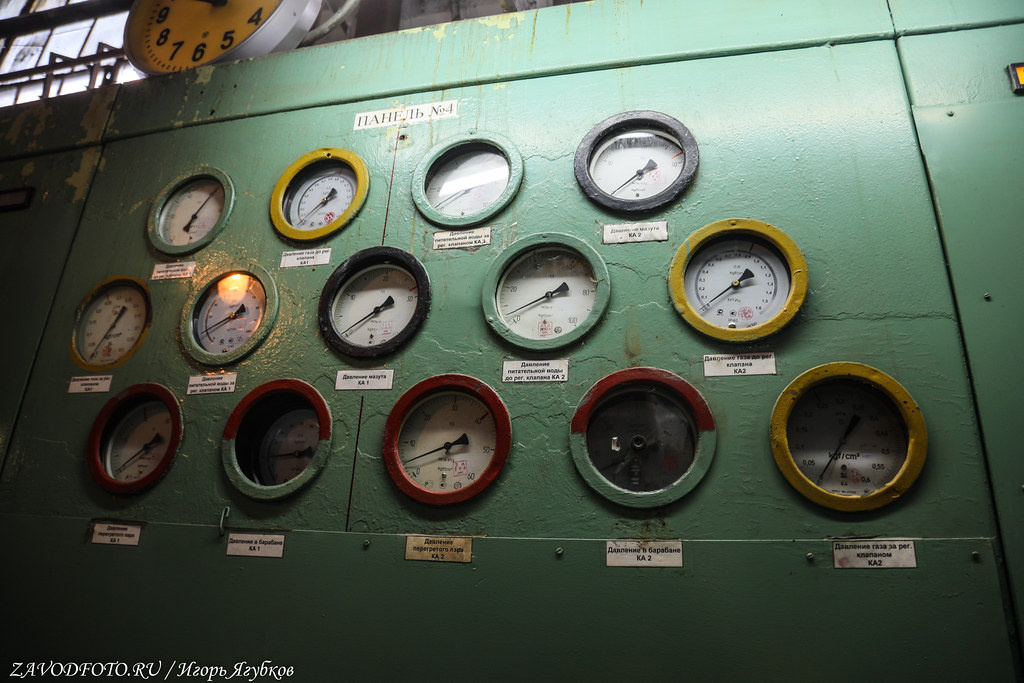

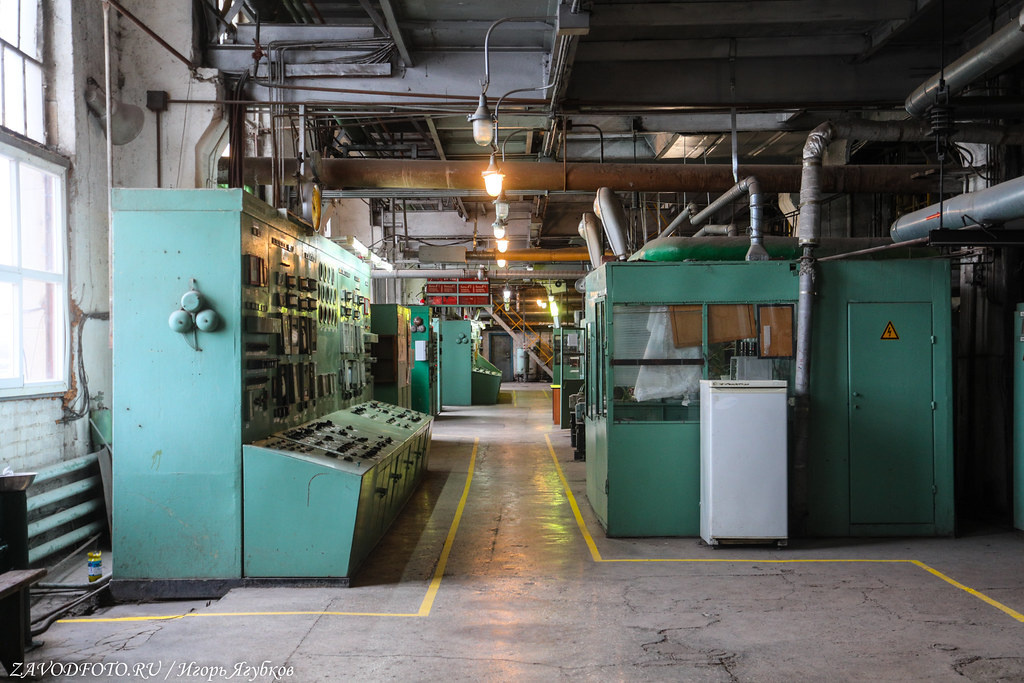

Пульт управление котлами. Тут один пульт обслуживает два паровых котла.

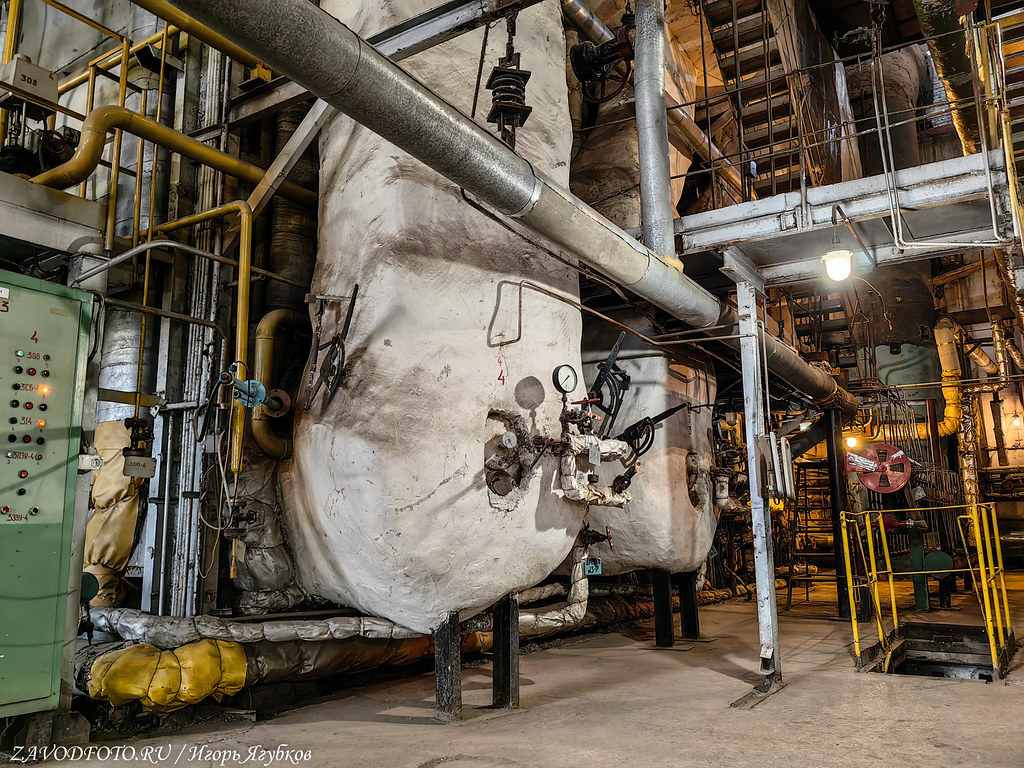

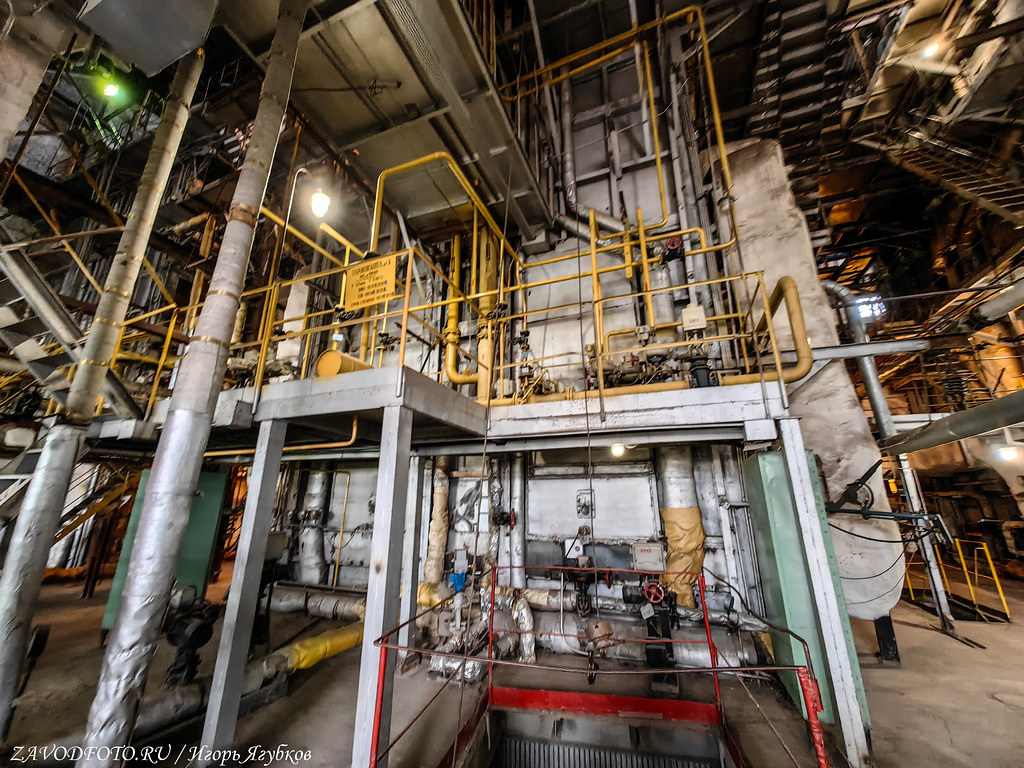

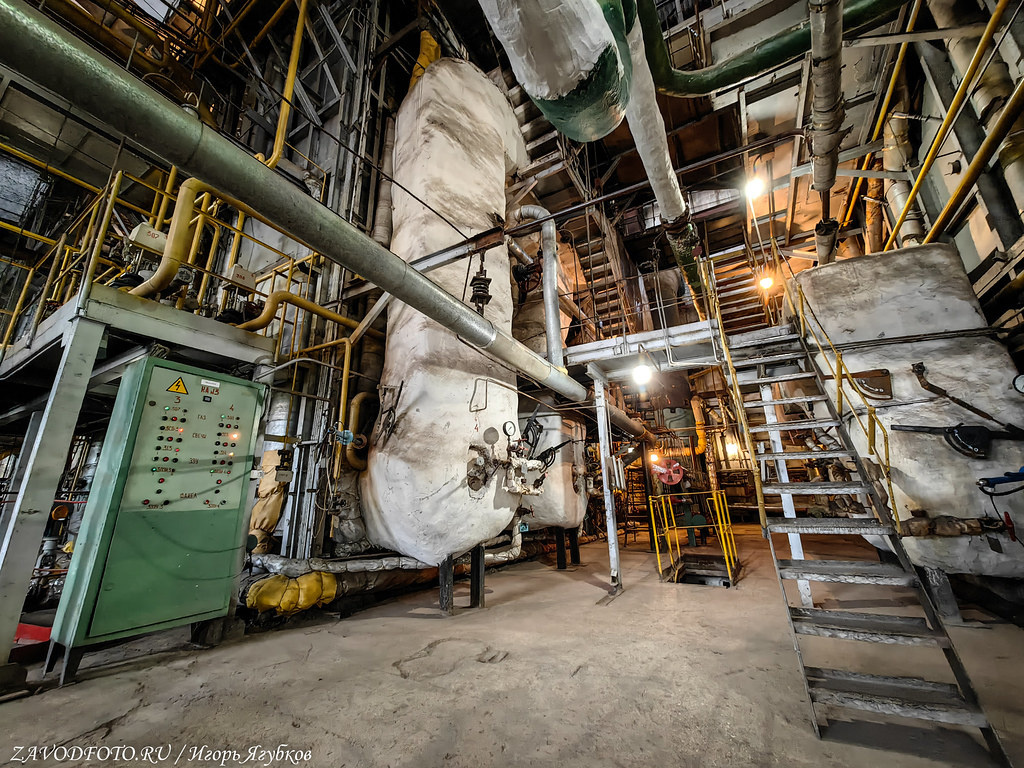

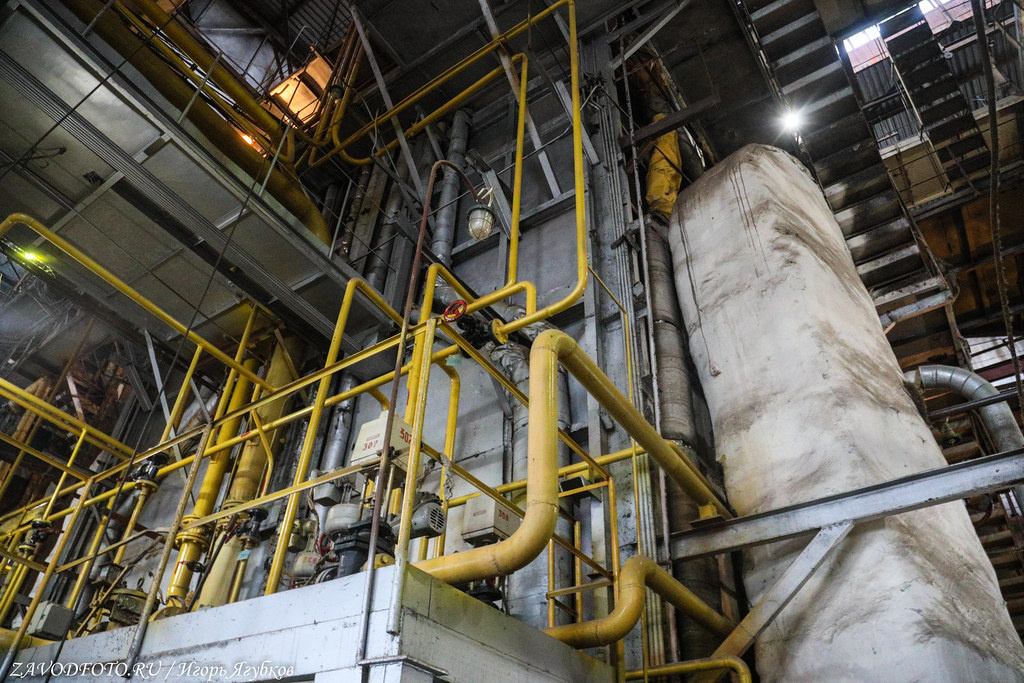

В котельном отделении установлены 4 паровых котла. Они вырабатывают пар, который потом и подается на паровую турбину.

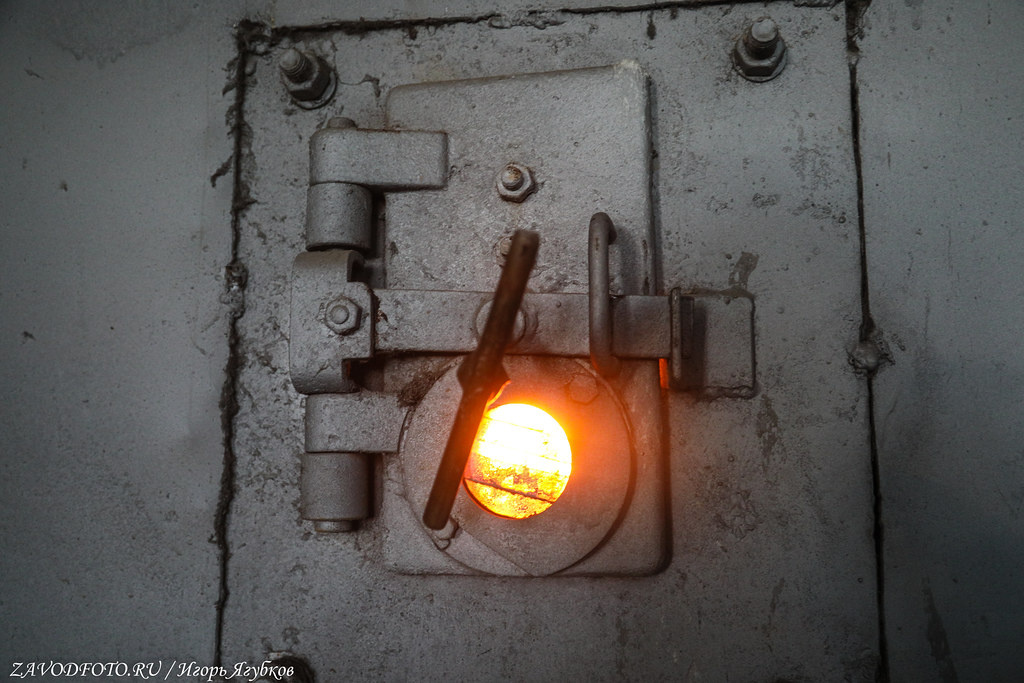

Котлотурбинный цех - это и есть сердце всей станции. Именно здесь в огромных котлах и рождается тепло. Температура внутри котла может достигать 1 500 С.
А это мы уже на новой площадке. В мае 2009 году на площадях Елецкой ТЭЦ была введена в эксплуатацию парогазовая установка (ПГУ) Генеральным подрядчиком выступал ЗАО «Энергокаскад». В состав парогазовой установки комбинированного цикла входят два газотурбинных агрегата типа ГТУ-20С (по 20 МВт каждый) производства ФГУП «МПП Салют», два паровых котла-утилизатора (производства «ЗиО-Подольск») и паровая турбина 12 МВт (производства «Калужский турбинный завод»). Ввод ПГУ-52 увеличил установленную электрическую мощность Елецкой ТЭЦ с 18 МВт до 70 МВт, а тепловая мощность достигла - 389,5 Гкал/ч.

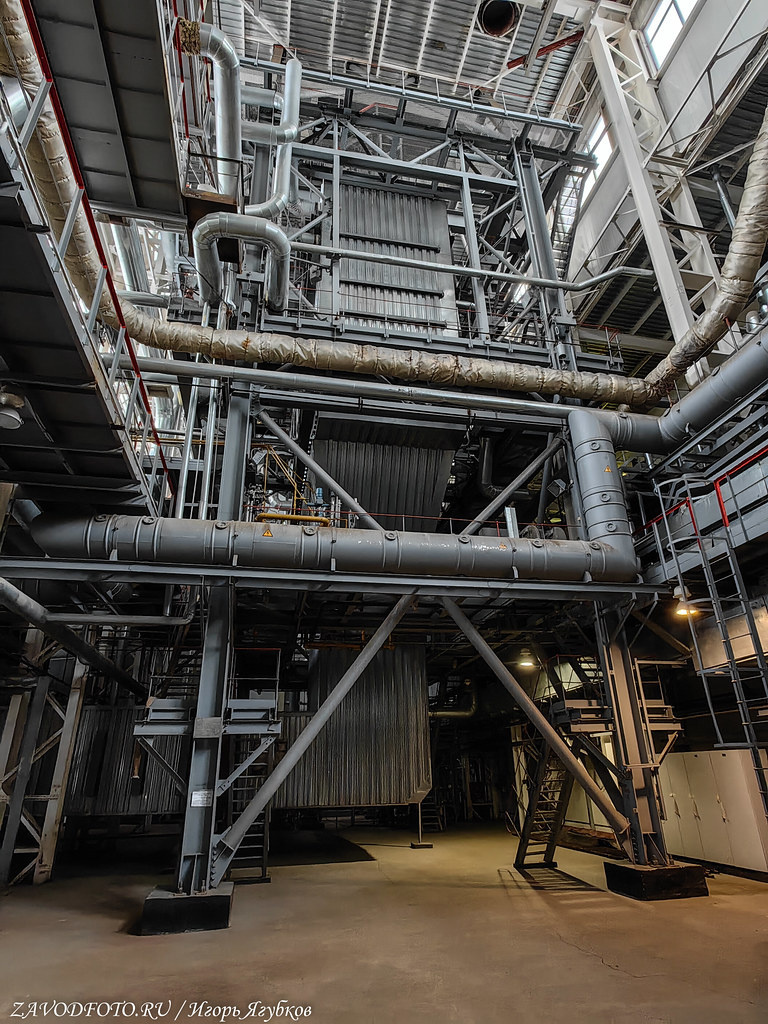

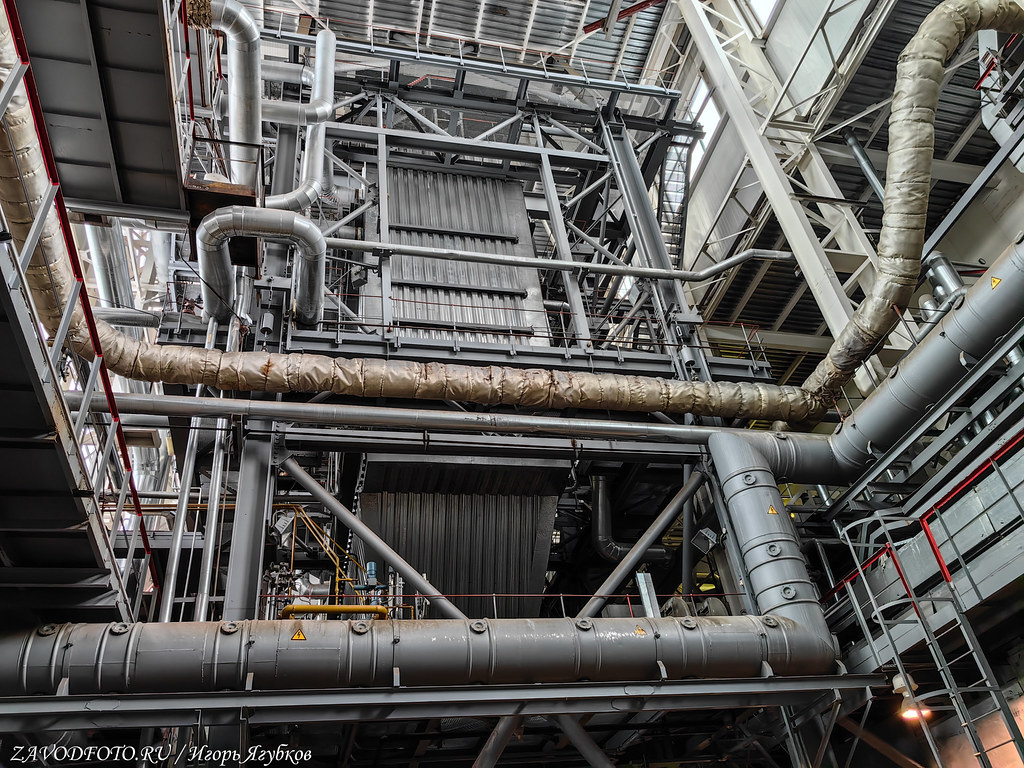

Котел-утилизатор, который уже работает в связке с газовой турбиной.
Самое интересное в том, что поставщиком основного оборудования для ПГУ-52 - газовой турбины, котла-утилизатора и дожимной компрессорной станции был ФГУП «Салют». В основу газотурбинных двигателей - сердца газотурбинных установок на Елецкой станции - взяты самолетные двигатели военных истребителей Су-24, переоборудованные для наземного использования. Можно было промолчать, а у меня от вас, дорогие читатели, секретов нет, но не все пошло гладко. А может шаг назад в перспективе даст новый толчок к развити?. Сейчас все для этого делается, ведь энергосистема области энергодефицитна.

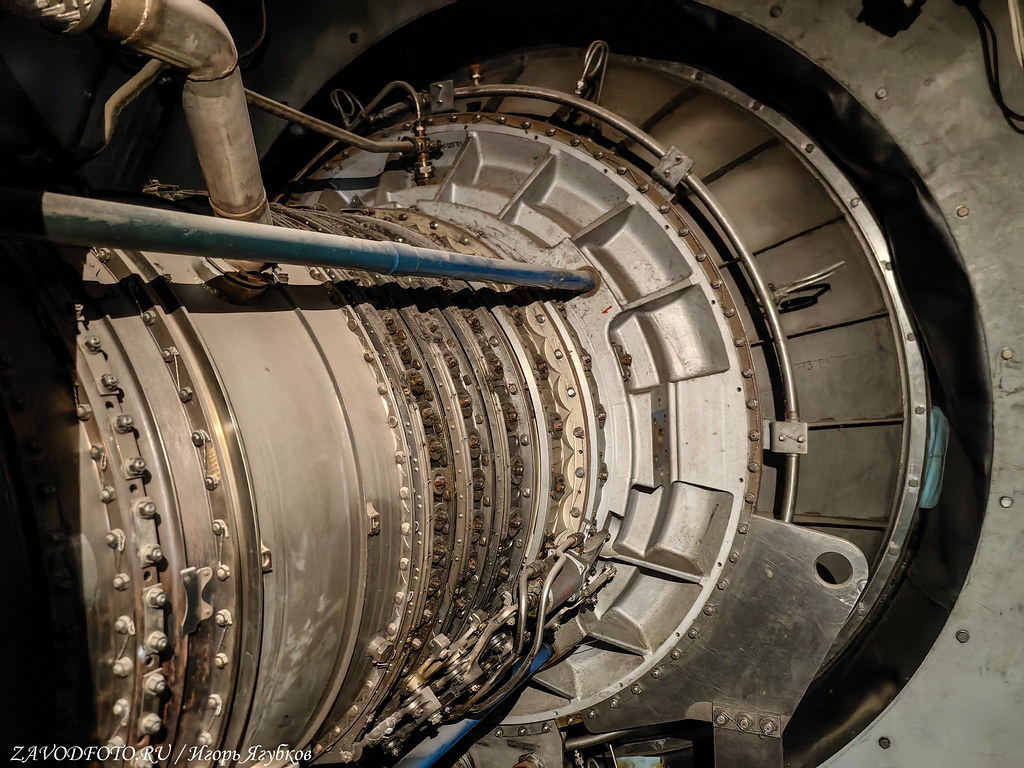

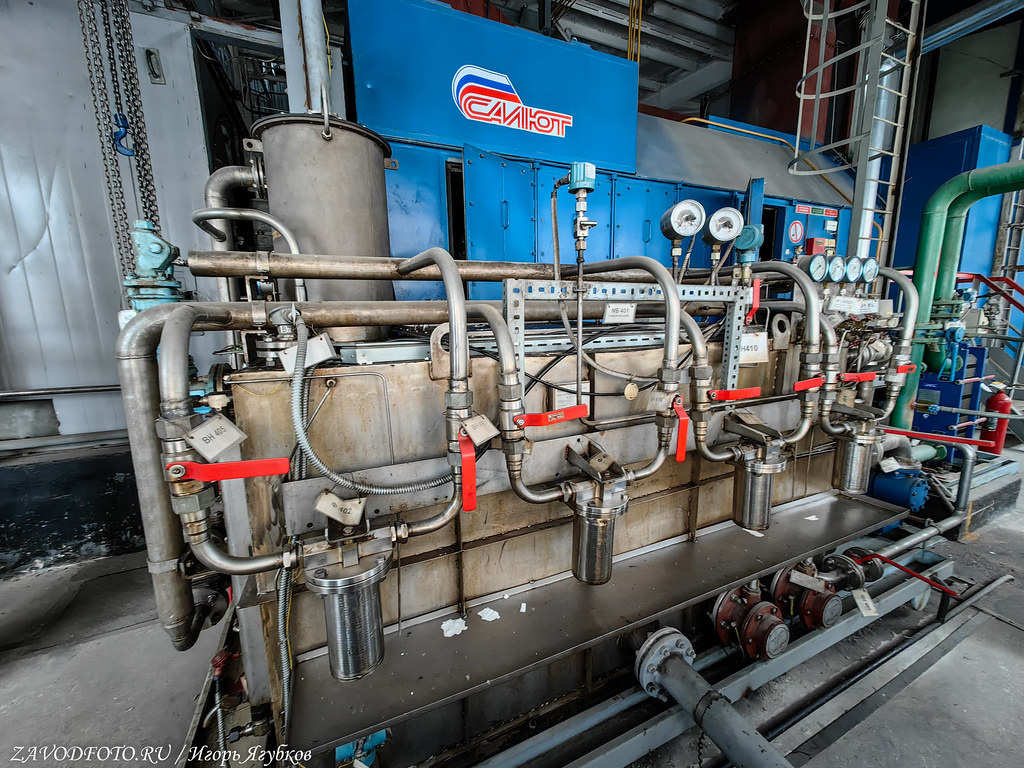

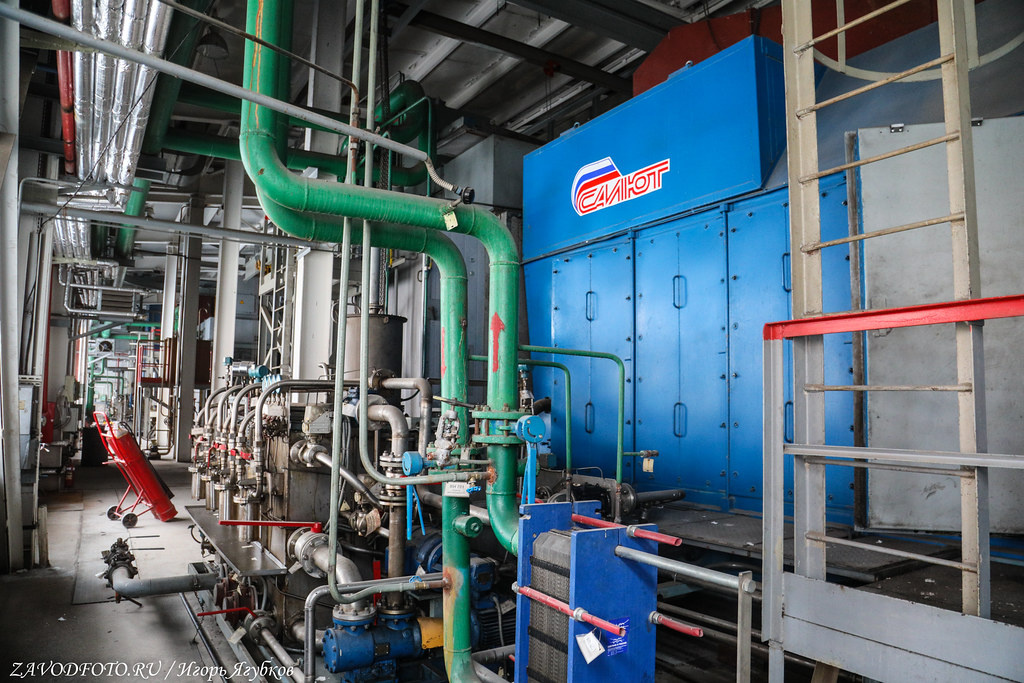

Газотурбинная установка ГТЭ-20-С производства Московское машиностроительное производственное предприятие «Салют». Их тут две таких.

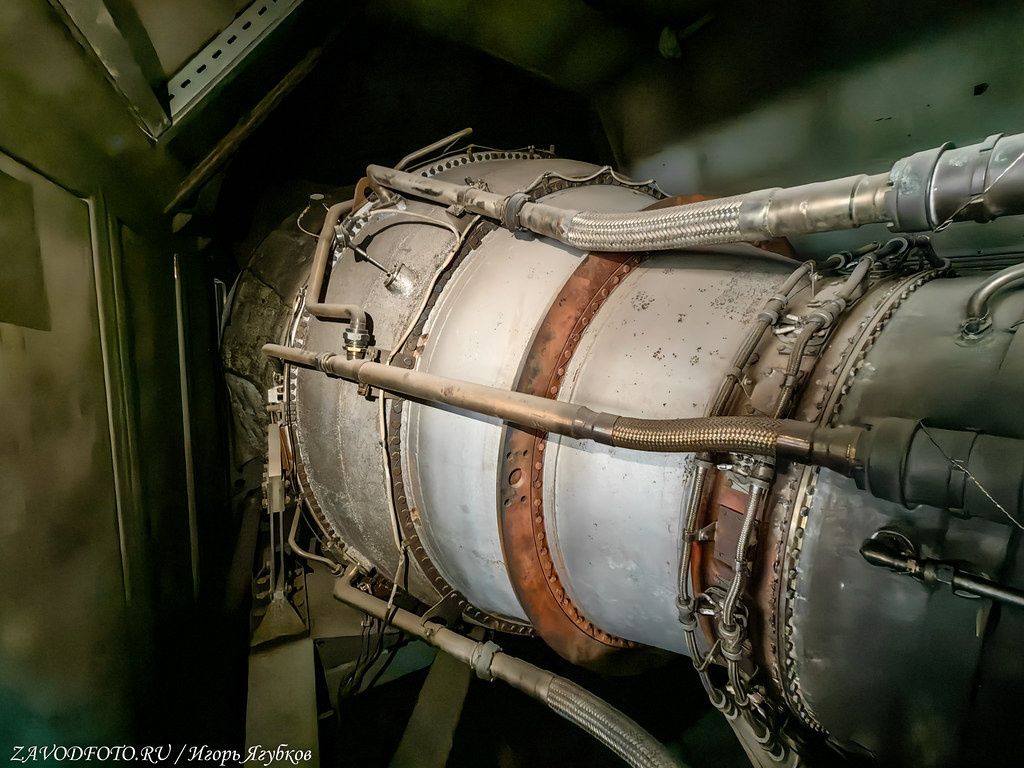

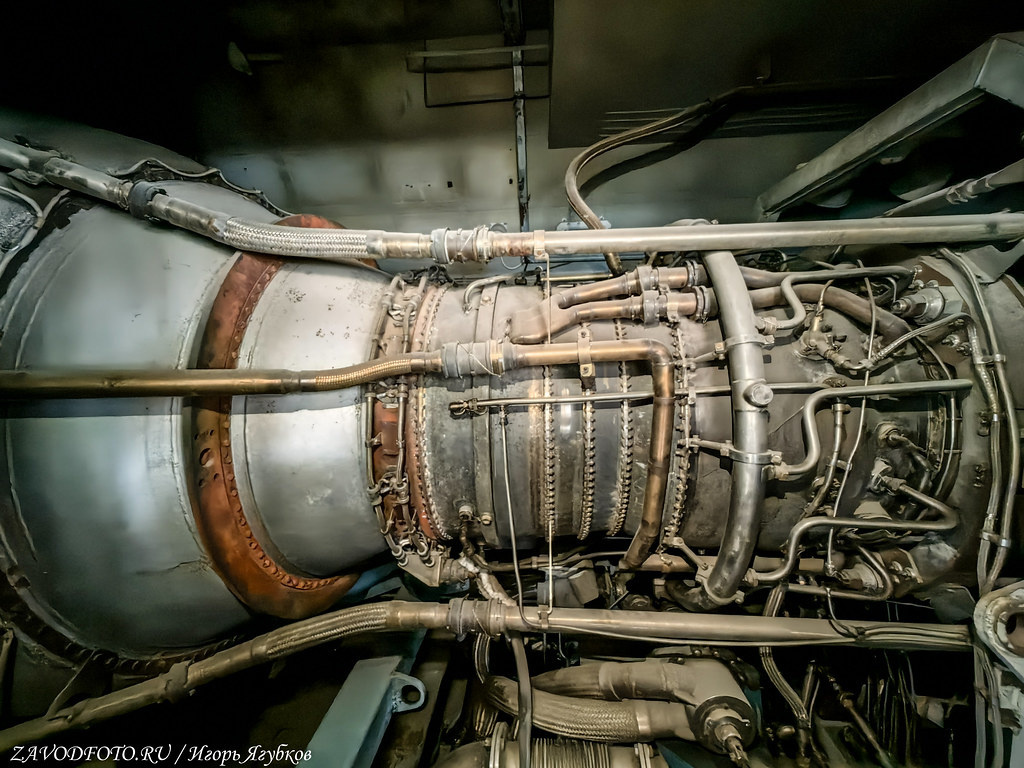

В газовой промышленности такие двигатели применялись давно, однако на Елецкой ТЭЦ для повышения коэффициента полезного действия дополнительно используется паровой котел-утилизатор. Компоновка газотурбинного двигателя модификации АЛ-21 с паровым котлом-утилизатором до этого нигде в отечественной промышленности не использовалась.

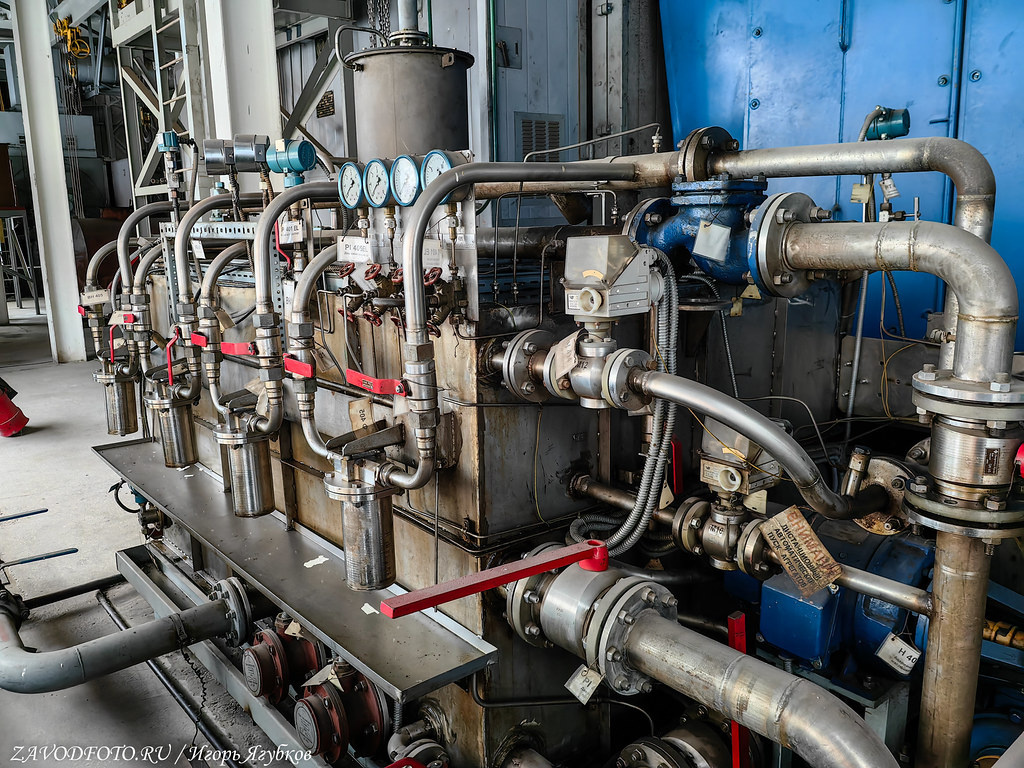

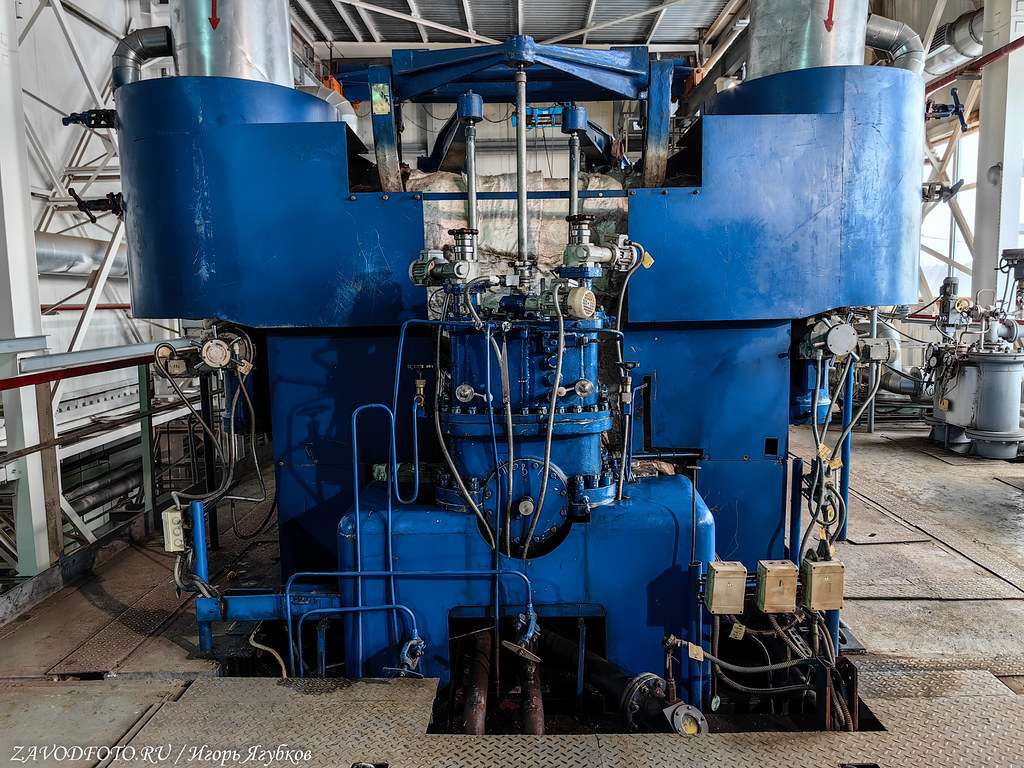

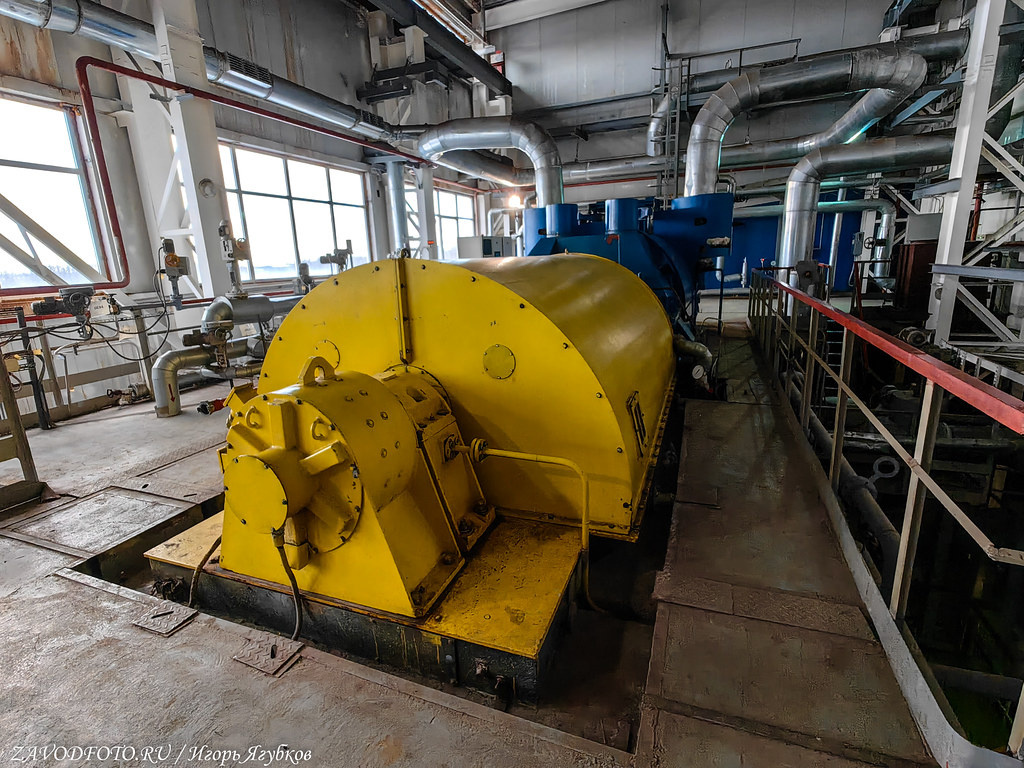

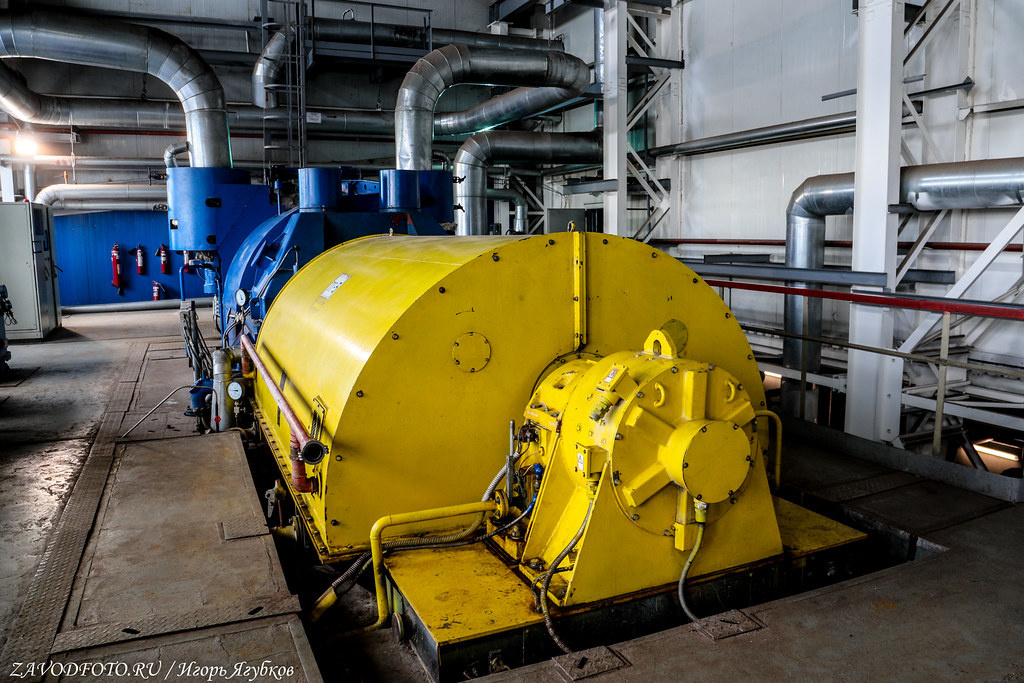

Турбина ПТ-12/13-34/10/1,0 ст.№5 (ПГУ) (Калужский турбинный завод, 2009 г).

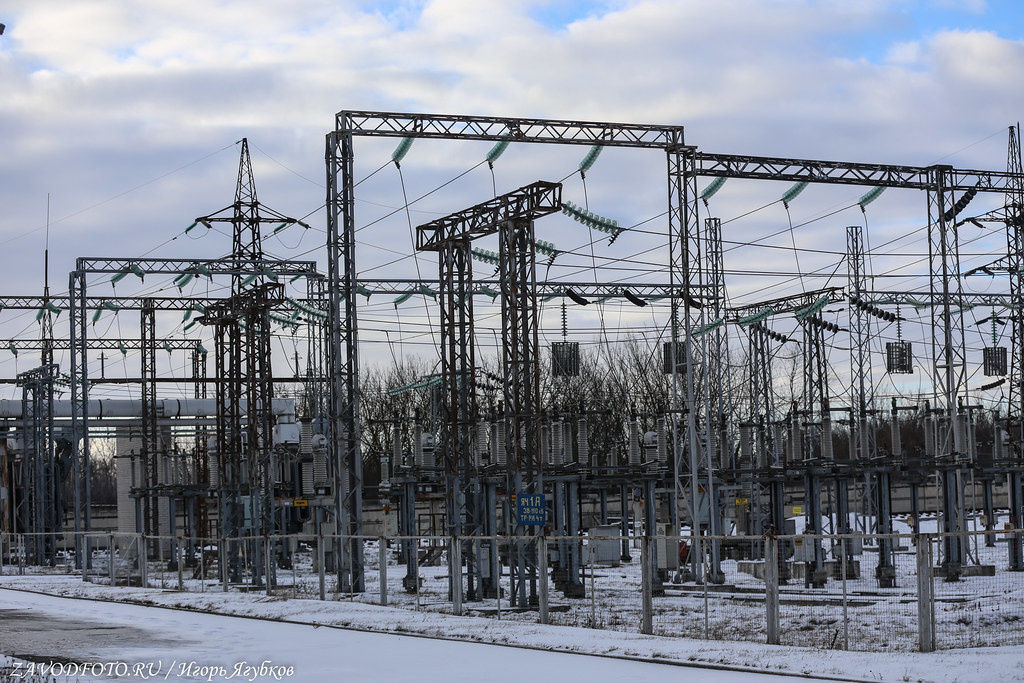

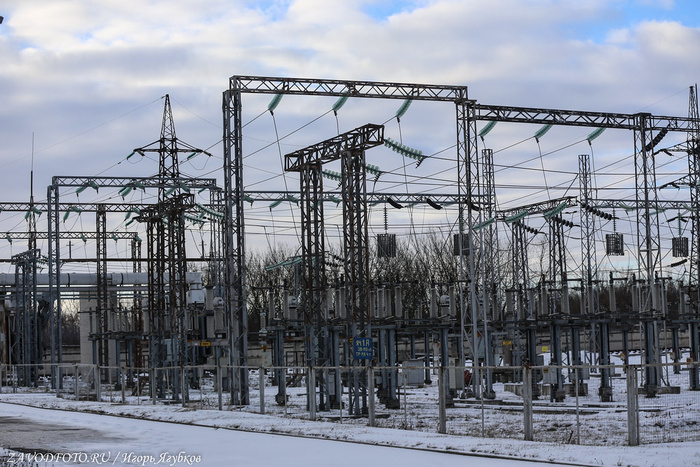

В настоящий момент Елецкая ТЭЦ обеспечивает более половины потребности города Ельца в тепловой энергии. Главная схема электрических соединений имеет 3 уровня напряжения: ОРУ 110 кВ, ОРУ 35 кВ и ГРУ 6 кВ. ОРУ 110 кВ выполнено по схеме с двумя рабочими и обходной системой шин. От него отходят 6 ВЛ 110 кВ.
Как устроена Елецкая ТЭЦ
А на этом фото я с директором станции, с Дмитрием Поздняковым. Большое спасибо ему за интересную экскурсию и теплый прием. Спасибо вам, энергетики, за тепло и свет, спасибо за ваш труд!
