Добавление "мозгов" бризеру1
Привет читатели и подписчики! Продолжаю рубрику "Не нравится - сделай сам". На этот раз разговор пойдет о бризере Ballu.
Картинка из интернетов

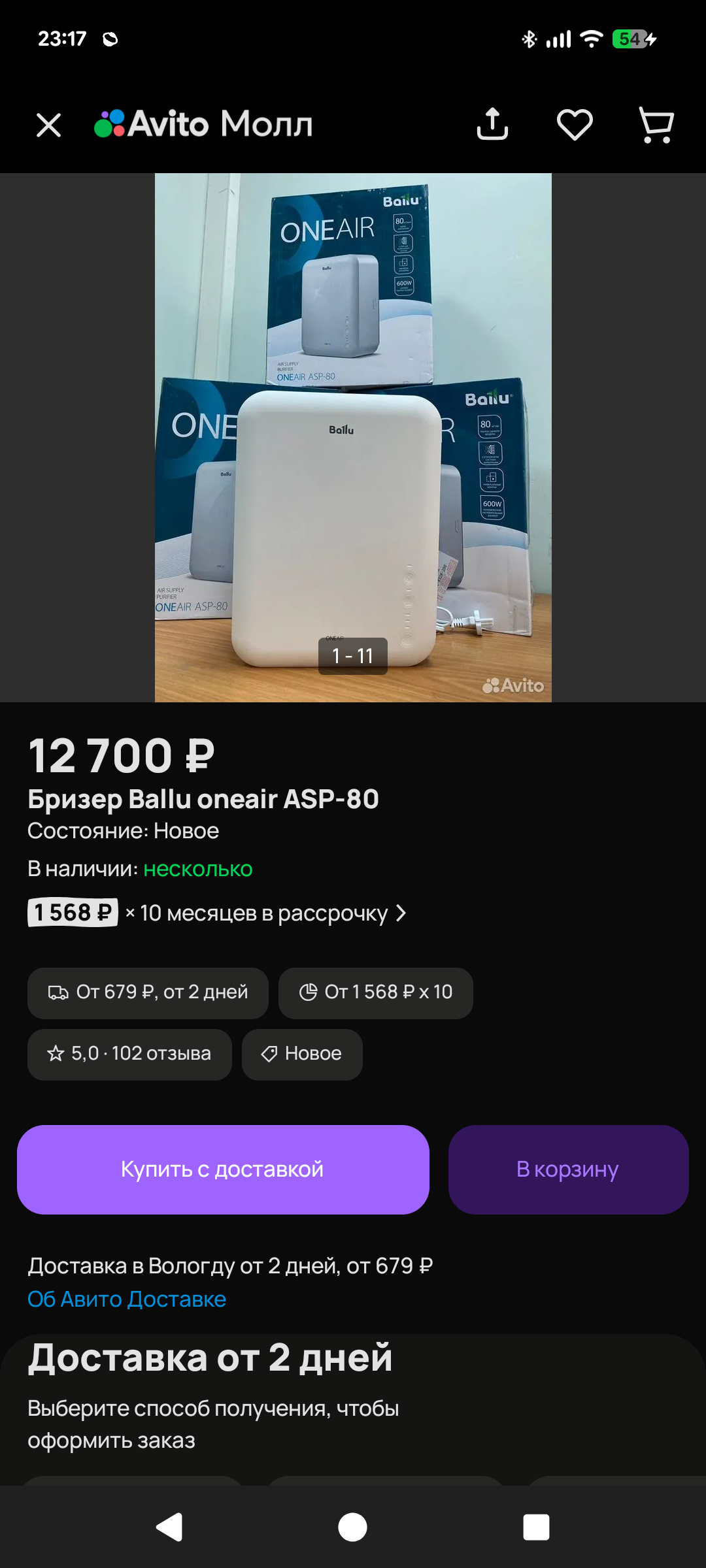

Началось с того, что купив себе жил.площадь, в ней моему взору открылись сквозные отверстия в стенах комнат рядом с окнами, на которых был установлен простой приточный вентиляционный клапан. Забавная штука, подумал я, и решил их заменить на бризеры. Пошёл гулить в яндекс с вопросом, а какие они вообще бывают и с чем их кушать. Одним из критерием была возможность интеграции в умный дом, в идеале в HomeAssistant, т.к. я строю свой умный дом именно на нём. Выбора не то чтобы много, но среди всех, как мне показалось выделяется Tion, Ballu и Royal. И тут я прифигел от стоимости. Просто сама возможность WiFi подключения прибавляла в стоимости почти х2. Сложив стоимость установки бризеров в каждую комнату выходит очень даже жирно (4 комнаты). Простой попсовый бризер с wifi выходит под 30к денег. Пойдем поищем подешевле. Есть Ballu OneAir 100, который можно найти где-то за 20к денег. А если без WiFi, то имеется Ballu OneAir 80, который можно найти за 12к денег и обслуживаемая им площадь вполне достаточна для задачи.
Внешний вид.
Вот за такую стоимость уже жаба не сильно бухтит. Стал искать информацию про него. Оказалось что это вообще клон бризер Xiaomi BioFamily N80, который само собой с WiFi и MiHome. Но эти Xiomi уже не продают, а там где их еще можно найти - цена кусается. Ладно, в голове стала складываться картинка, что в нашЪ OneAir 80 можно вполне засунуть "мозгов", потратив не фиг много времени и финансов, и выйдет дешевле чем брать "готовое", да и ещё на своей прошивке без левых "облаков". Звучит как план! Надо попробовать.
Заказал для пробы данный девайс. Посмотрел как разбирать и собственно разобрал. Внутри нас ожидает довольно примитивная плата управления.
За качество фото не пинать.
Примитивно до боли в глазах. DC-DC преобразователь 24В- 5В; PIC микроконтроллер, к которому подключен: Пин для ШИМ управления турбиной; Мосфет подающий питание на турбину; Пин включающий нагрев ТЕНа, тоже умеющий в ШИМ; Сенсоры открытия дверцы и шторки, самый простой замкнут-разомкнут; Активный Биззер; светодиоды индикации и тач-сенсоры.
Ну это всё элементарно. Буквально за пару вечеров за парой бутылочек.... эм ..кофе накидал свою схемку с управлением через ESP32, развел плату в требуемые габариты максимально сохранив номиналы, обозначения и даже положения элементов на плате (по приколу), и заказал.
Ваще изи
Платы пришлось делать 2.5 мм в толщину, что бы модуль ESP-wroom-32e можно было монтировать крышкой "вниз", и крышка скрывалась в толще платы, иначе для ESP места просто на плате нет, казалось бы плата большая, а места нет - везде что-то да мешает.
Дождался платы, собрал-спаял. воткнул.
Штат не штат
Единственное пришлось "подушечки" сенсоров переклеить. Но это мелочи.
Встает как к себе домой, ну в принципе ничего удивительного.
Как к себе домой
Все подходит хорошо. Все штатные проводки на местах, Крышечка закрывается. И получается полностью подменная плата.
Прошивку я решил писать на ESPHome, т.к. с другими лень возиться, да и незачем. Если вдруг кому нужен её исходник - посмотреть на нее можно на ГитХабе. Заодно там же найдете полезные ссылочки, если заинтересует.
Итого имеем: 12к бризер, примерно 3к плата, тоесть за 15к денег имеем "умный" бризер, который без каклих-либо костылей интегрируется в умный дом HomeAssistant. Вот и выбираем, 15к или 25к за готовый? Конечно, есть один минус - нет автоматической заслонки, только ручная. Колхозить серву на нее я не стал.
Написав о всём этом в чатике, оказалось, что желающих провернуть со своим OneAir 80 не то чтобы мало, их есть. Есть спрос, сделаю и предложение. первая партия таких плат ушла буквально за час О_о, пришлось заказывать еще партию плат. Вот такое вот кино.
