Dell Optiplex 3060 Micro1

Купил для дома компьютер Dell Optiplex 3060 Micro, на процессоре Intel Core i3-8300T. Обошелся в сумму, эквивалентную 5400 рублям.

Дома валялись без дела диски 500Гб M2 и 256Гб SATA, установил обоих. Оперативной памяти не было при покупке, поставил 2 шт. по 8 Гб, 2666 МГц. Материнская плата имеет слот SATA и два слота M2, типоразмеров 2280 и 2230. Планирую докупить Wi-Fi и BT модуль Intel 9560, для слота M2.

В принципе, получилась достаточно мощная, холодная и маленькая (1 литр) машинка для домашнего кино, игр на телевизоре, ютуба и подобного. Отлично тянет видеоролики ютуб в качестве 4К, WOWS на средних настройках и Герои 3 (люблю их).

Однако, со временем, стало не хватать графики встроенной видеокарты, для игр.

Собственно, вопрос - возможно ли подключить дополнительную видеокарту в слот M2, с помощью переходника и кабеля PCI-E, установив её во внешний корпус?

Низкопрофильной GTX1650 мне вполне хватит.


Ребята, может быть кто нибудь пробовал такое сделать? Есть ли готовые, не слишком дорогие решения?

Спасибо заранее!

0
Автор поста оценил этот комментарий

китайские переходники умеют добывать 12В из USB-порта.
Погуглите переходники для майнинга, там именно нужно вешать много видях на материнку с ограниченным числом каналов PCIe

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Вряд ли USB питальник даст необходимые 30Вт, нужные для GT1030.

показать ответы
0
Автор поста оценил этот комментарий

на сам разъём M.2 должны быть выведены линии PCIe x4, дальше только переходник нужен на стандартный PCIe разъём и, кажется, дополнительно питание надо (не помню, кажется, у них разные ограничения по току и не помню, есть ли 12В). По сути, простой переходник с алика. А вот заведены ли на сам разъём нужные линии, должно быть написано в мануале от Dell. Либо можно посчитать, сколько всего линий PCIe есть уже на других разъёмах и сколько прописано в спецификации проца. Если они уже все израсходованы на другие порты, то тут и искать нечего. По идее, на любом проце есть 16 линий под видяху и ещё 2-4 про запас. Можно ещё плату рассмотреть: на каких контактах M.2 распаяны PCIe написано в википедии, а дальше на плате смотрите, идут ли к ним парные дорожки.



Upd: я бы посмотрел на алике no-name простые видяхи с минимальным нагревом и минимальным размером, чтобы впихнуть в Ваш корпус. Было бы симпатично :)
Единственное, что, может быть, сделать в корпусе аккуратный прямоугольный вырез и вывести большой хороший радиатор
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

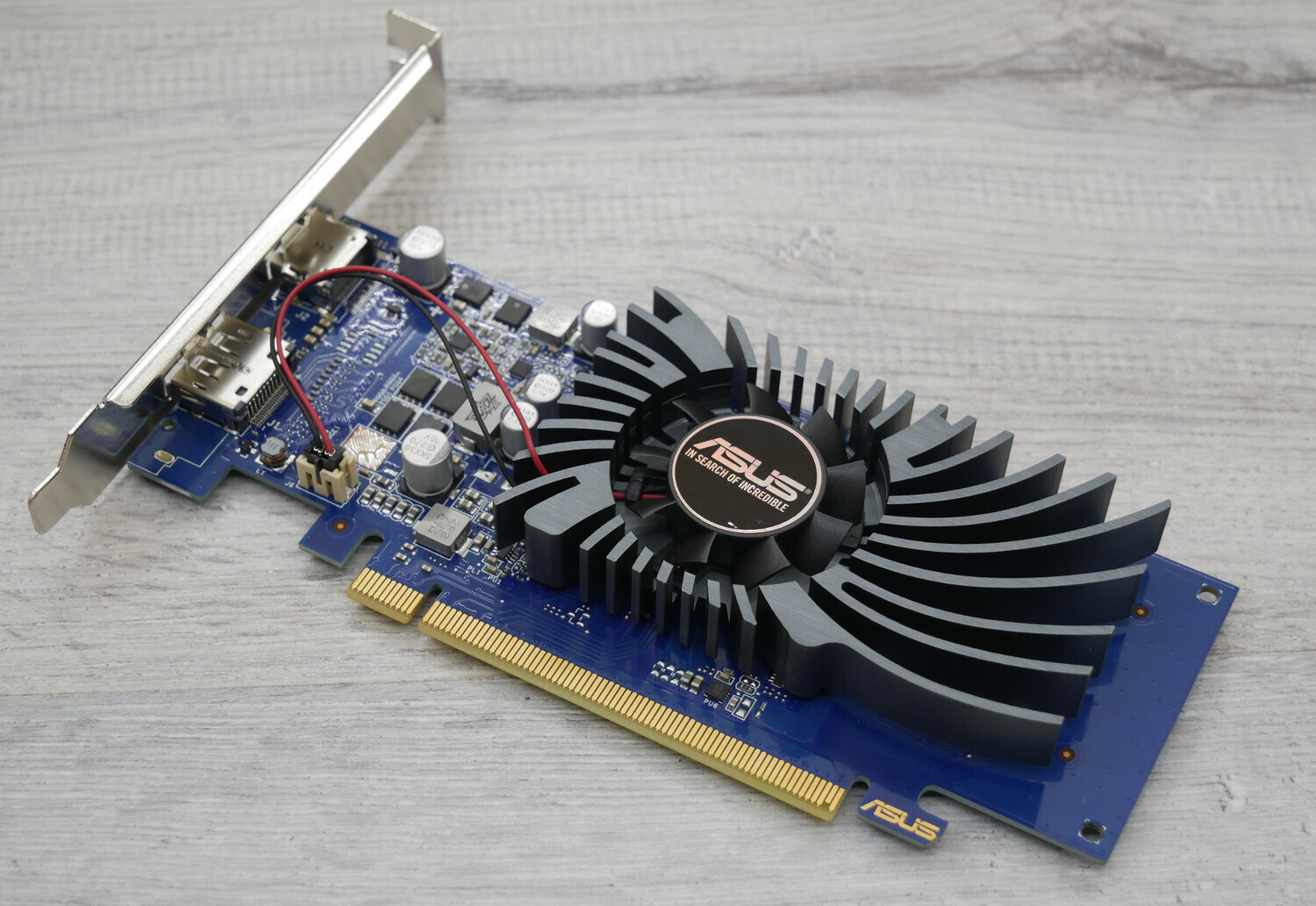

Надо подумать поставить внутрь однослотовую GT1030, без плашки.

Правда, диск SATA придется убирать и к тому же, где взять питание 12В? Это уже какой-то оверинжиниринг получается...

Типа такой:

Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий

что реализовано? не понял

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

что реализовано?

Подключение к PCI-E M2.

показать ответы
Автор поста оценил этот комментарий

По цене внешки собери новый комп c использованием часть железа из нынешнего и поставь туда желаемую 1650. Либо сразу на ryzen 5 5600g, он примерно как эта 1650 в играх.


Можно чуть подороже в microATX корпусе, если хочется размер близкий к нынешнего, типа такого: Ответ на пост «Мобильный компьютер с размером блок питания ATX»

Предпросмотр
YouTube41:03
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Тут явно размер компьютера не как блок питания АТХ.
показать ответы
0
Автор поста оценил этот комментарий

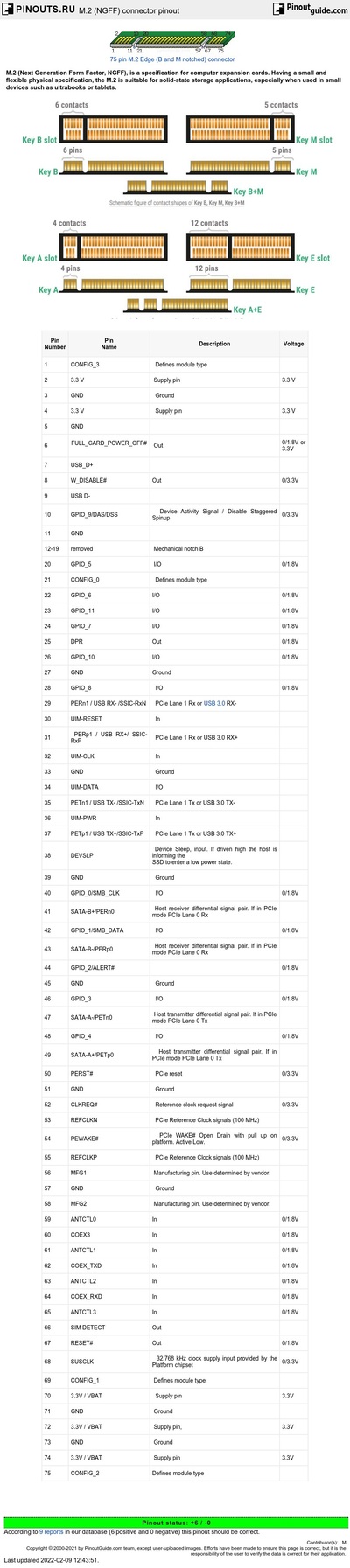

согласно спецификации, первый канал PCIe может использоваться также для передачаи данных по протоколу USB 3.0 или SATA. Вот здесь пины 29, 31, 35 и 37:

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Спасибо большое, буду разбираться.
Автор поста оценил этот комментарий

По цене внешки собери новый комп c использованием часть железа из нынешнего и поставь туда желаемую 1650. Либо сразу на ryzen 5 5600g, он примерно как эта 1650 в играх.


Можно чуть подороже в microATX корпусе, если хочется размер близкий к нынешнего, типа такого: Ответ на пост «Мобильный компьютер с размером блок питания ATX»

Предпросмотр
YouTube41:03
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ок, спасибо, может быть так и сделаю.
0
Автор поста оценил этот комментарий

если у Вас есть линия 19В напрямую от БП, то вот с неё прямо 12В и берите. Опять же на алике куча их, DC-DC step down converter или buck converter. Греться он будет совсем капельку.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ок, надо карту маленькую найти сначала.
0
Автор поста оценил этот комментарий

да, считать надо!
У меня где-то лежит Nvidia Quadro P600 (кажется), она ещё мельче и по размерам платы, и радиатора. По мощности не помню.



НО: если Вы будете гонять на x4, то она полной мощности не разовьёт и по питанию тоже. Короче, не бойтесь пробовать! Спалить видяху на Вашей платформе Вам вряд ли удастся :)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ок, спасибо.
Надо искать самую маленькую плату типа GT1030/P600, примерять её по месту, ставить вместо M2 Wi-Fi SSD накопитель, думать насчёт разводки питания 12В от 19В. И ещё, как выгнать из корпуса дополнительное тепло от видюхи и адаптера 19В-12В.
К тому же, в итоге, получить вместо PCI-E 16Х всего 4Х.
показать ответы
0
Автор поста оценил этот комментарий
Хоть жопой ешь
https://a.aliexpress.com/_DBqFSmP
https://a.aliexpress.com/_DFPKDyB
https://a.aliexpress.com/_DCI4aIr
Если что, чем короче тракт - тем больше шансов что оно заработает. С хорошими рацзерами удавалось разнести видяху с материнкой даже на несколько метров - но где хорошие райзеры а где китайские стремноплаты.
Да, и проверяйте чтоб по ключам подошло. Но это очевидно
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Мда, надо читать. Они в основном все 1Х, оказывается... Этого маловато будет.

показать ответы
0
Автор поста оценил этот комментарий

Нормальный аппаратик, тоже на такой смотрел, но в итоге купил Intel compute stick 2 поколения на m3, уж больно он компактный.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Dell мне понравился тем, что можно его апгрейдить, поставить например i7-9700T.

Да и младшего i3 вполне достаточно, пока ничего не тормозит.

К тому же, поддерживает стандартные SATA диски, есть ethernet.

А в домашних условиях размер не так критичен.

показать ответы
0
Автор поста оценил этот комментарий
И да и нет. Wifi модули действительно работают через pcie и ЕПНИМ чаще всего идут под ключ E, но в E распаяны только 2 линии pcie. Работать конечно будет, но вам бы всё таки лучше воткнуть в разъём M(который под nvme накопители). Там линий 4, всё ж таки пошустрее будет работать
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Да без проблем, можно и в длинный слот подключить, если там выведены линии PCI-E.

Только что именно подключать то? Есть реализация в железе?

показать ответы
1
Автор поста оценил этот комментарий
У вас на SSD написано SATA. Вы точно уверены что в m2 выведены pcie контакты? Если да - работать будет, но не дафига эффективно.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
На сайте Dell указано, что один слот для СХД, а второй - для поддержки Wi-Fi. Я думаю, на втором слоте распаяны линии PCI-E.
показать ответы
1
Автор поста оценил этот комментарий

физически можно, но видяха использует 16 параллельных каналов, а M.2 физически использует максимум 4 канала, но во-первых, там может быть распаяно ещё меньше, а может быть и то, что распаяны только контакты под SATA, а на PCIe вообще сэкономили. Но даже в самом лучшем случае это будет четверть от пропускной способности интерфейса, на который рассчитана любая нормальная видяха. Для сложных расчётов и майнинга это не проблема, а вот для игр и кино -- может быть ощутимо.


Вывод: если не хотите менять платформу, возьмите простую и дешёвую видяху, не тратьте деньги на дорогую, потому что в полную силу она работать не будет.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ок, 4-х каналов вполне достаточно. Например, если установить GTX1050.
А как это реализовано в железе?
показать ответы
0
Автор поста оценил этот комментарий

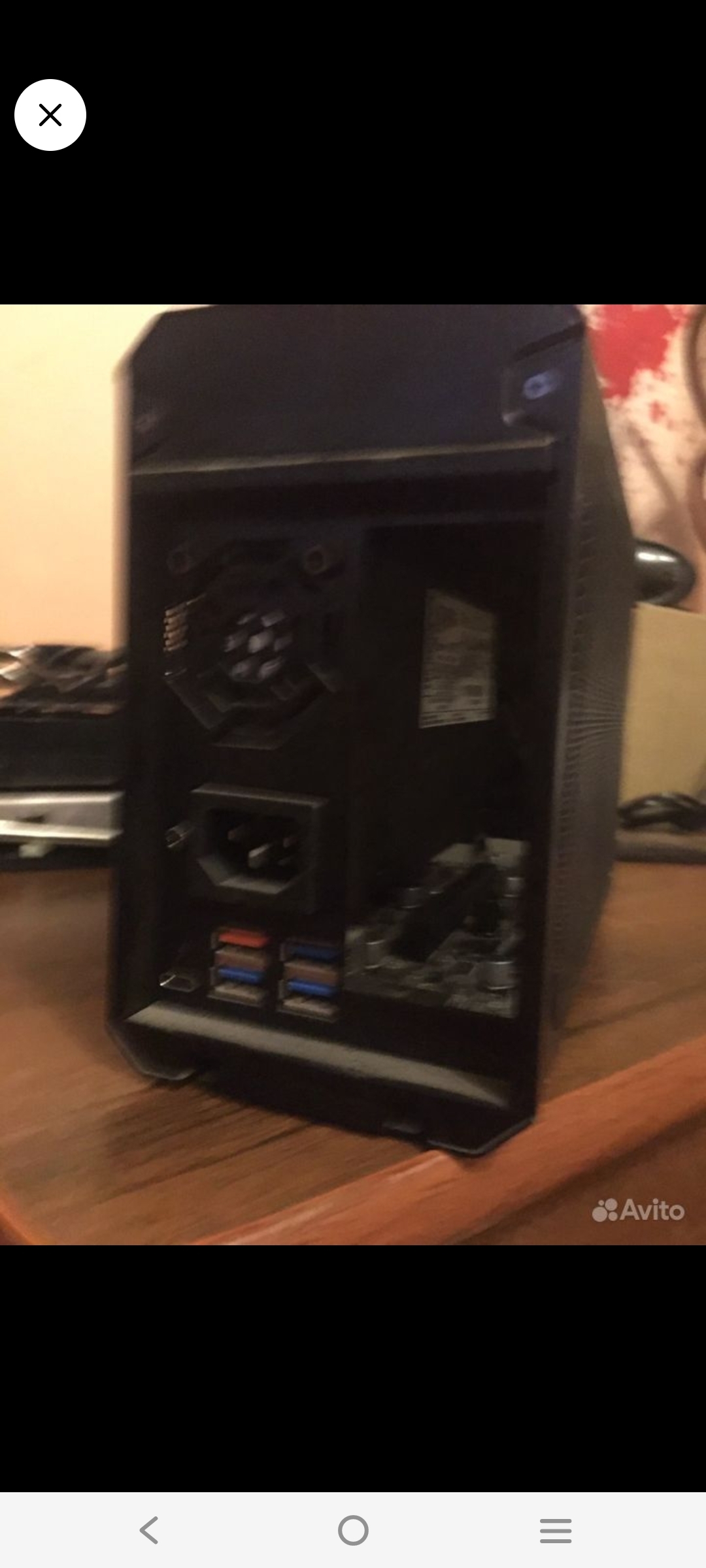

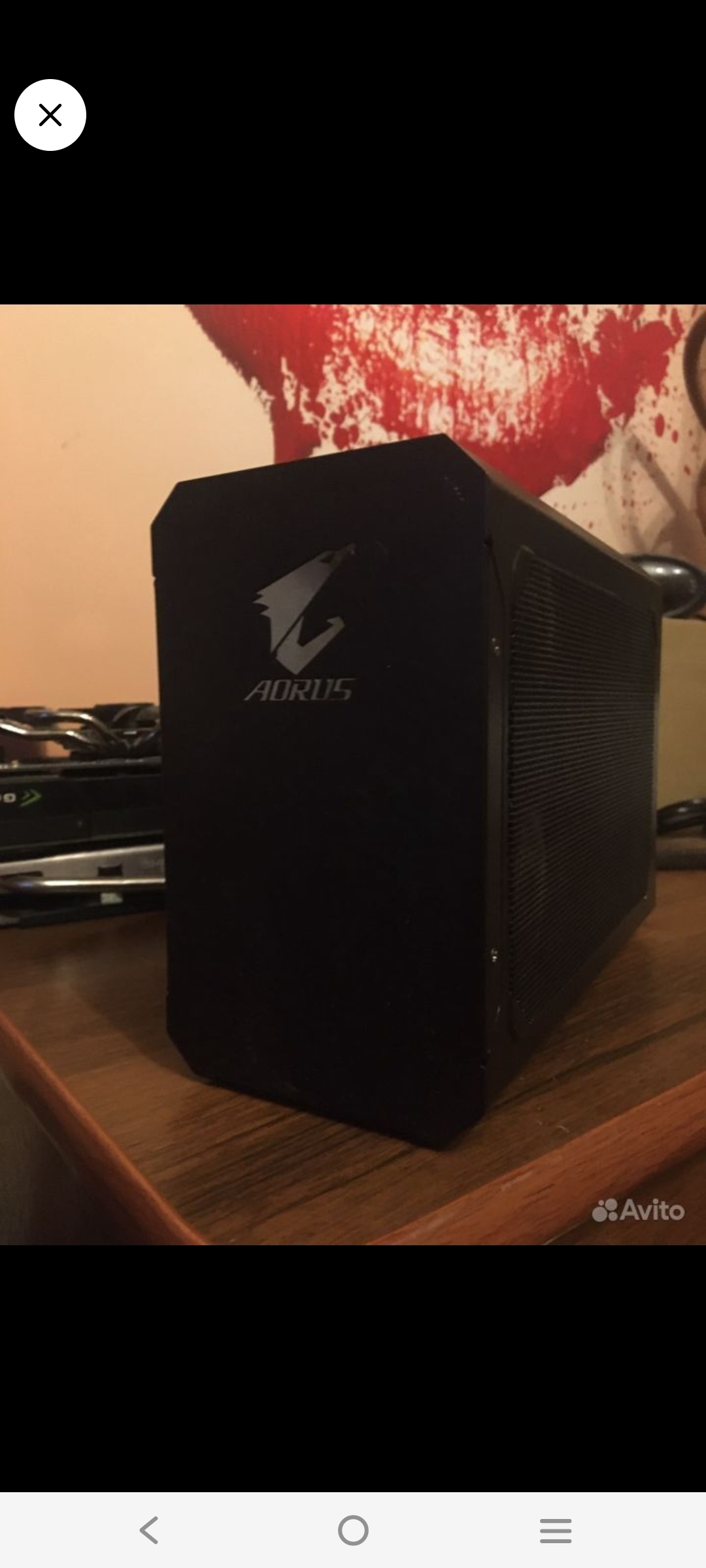

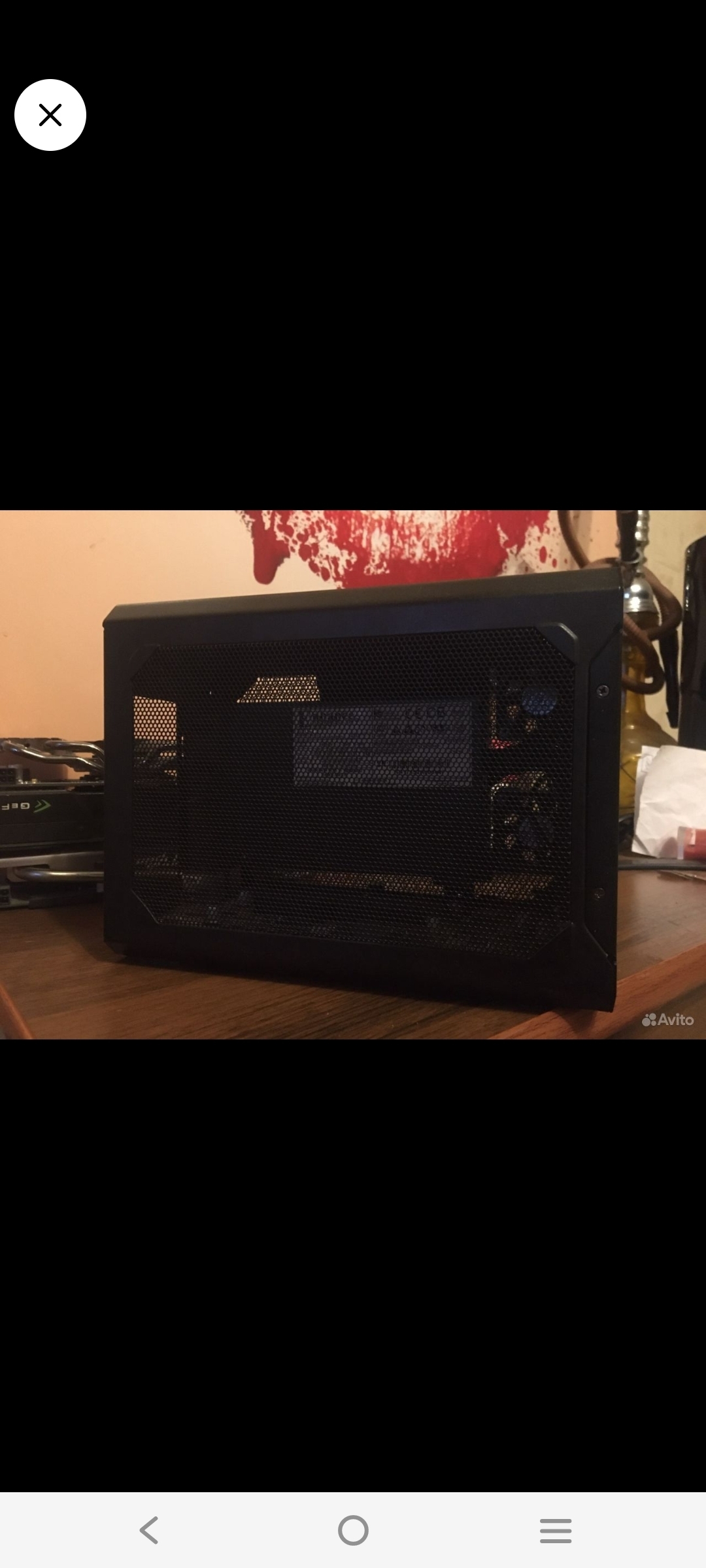

Внешнее GPU через thunderbolt вот твое решение, у гигабити были решения уже готовые в свое время, либо купить отдельно бокс и видяху.
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
Автор поста оценил этот комментарий
Хмм...
Как то громоздко получается.
показать ответы
Автор поста оценил этот комментарий
ответный пост

Как я писал в предыдущем посте, о Dell Optiplex 3060, туда невозможно было установить дополнительную видеокарту. По крайней мере, невозможно было установить обычными методами, без райзера M.2 - PCI-E и распаивания дополнительной платы DC-DC 12 Вольт. К тому же, возникли бы проблемы с охлаждением, так как корпус этого Делла не рассчитан на дополнительный тепловой поток от видеокарты. Также, я думаю, даже после распайки DC-DC конвертера, я бы получил проблемы с недостаточной мощностью цепей питания, синхронизацией запуска через оптореле материнской платы и видеокарты.
И всё это только чтобы получить PCI-E 4X.
По итогам, я пришел к тому, что встраивать видеокарту в нерассчитанный для этого корпус невыгодно.

Громоздить компьютерного Франкенштейна не хотелось, поэтому пришлось купить другое решение - Lenovo ThinkCentre M720q.
Конфигурация такая - Core i3-8300T, Socket 1151, чипсет Intel B360, 16Гб DDR4 2400 МГц, 256Гб NVME диск, WiFi+BT, Win 10Pro. Обошёлся он мне в 7560 руб. Была немного повреждена антенна WiFi, но я восстановил её, с помощью втулки из толстой скрепки. Также, есть небольшая вмятинка (~2,5мм) на передней панели.
К тому же, в Леново можно установить обычные процессоры, без "Т", правда, о видеокарте придется забыть, а ещё процессоры 9 поколения, но, для этого, надо будет обновить биос.
В нем есть слот MFM - PCI-E 8x, к которому, через переходник Lenovo 01AJ940 возможно подключить дополнительные PCI-E устройства, в том числе видеокарты, мощностью до 75 Вт.
В него я планирую установить видеокарту XFX Radeon RX6400 4Гб, мощностью до 53Вт, стоимостью 12030 руб. Её я уже оплатил, жду доставки. Однако, возможно, мне придется поменять верхнюю крышку, либо просверлить отверстия для вентиляции, т.к. могут возникнуть проблемы с охлаждением видеокарты и материнской платы.
Также, я жду с алиэкспресса переходник для видеокарты, стоимостью 1317 руб.
Питание идёт через мой блок питания Baseus USB-C мощностью 140Вт и переходник PD.

Правда и с этим компьютером возникла небольшая проблема - почему то, он не видит М.2 диск Samsung MZ-N6E500.
Со своим же Western Digital PC SN730 NVMe SSD OPAL всё работает отлично.

Может быть у кого то есть такой компьютер и он сталкивался с такой проблемой с накопителями?

В общем, резюмируя, скажу - получился неплохой, компактный (1л) компьютер с достаточной мощностью, хотя, первоначально я думал о сборке ITX.
Но, фирменные компьютеры на голову превосходят такие ITX самосборки, продуманностью, компактностью и надёжностью.
PS. Сначала я хотел купить модель Lenovo P350, нашел их только на ebay.com однако там меня не устроили сроки доставки и то, что покупаешь сложное устройство не проверяя, только веря продавцу.

Пишите свое мнение в комментариях, будет интересно услышать.
