Чиним телевизор 1959 года⁠⁠

Прикупил по цене содержащейся в нем меди более-менее комплектный телевизор "Знамя".

При близком рассмотрении оказалось, что мне досталась интересная переходная модель, когда электросхема с первого телевизора, а безопасный силовой трансформатор уже с более поздней. В середине 50х годов какая-то редиска нехороший человек в целях экономии меди предложила питать бытовую аппаратуру с автотрансформатора. Плюсы очевидны - одна обмотка вместо двух и более. Минус, то оказался фатальным т.к. корпус оказывался под напряжением сети и заземлить его нельзя. О чем недвусмысленно указывает надпись на задней крышке. Поубивав достаточно народу, спустя 5 лет вернулись к привычным блокам питания с силовым трансформатором. Но заземлять телеки также было нельзя, но уже по другой причине, а потом это и вовсе потеряло актуальность.

Приступим к вскрытию. Сохранился неплохо, но прожил телек насышенную жизнь годов так до 70х. Какая была хорошая раньше электроника... Не нужен ни фен, ни программатор, все на виду, а если коротнешь, то отвертку или щуп прибора испортишь или током укусит (или убьет). Возник вопрос как можно сжечь звуковой транс (ржавый в центре), но вкорячить взамен его ТВЗ - преступление против ушей. Адептам менять все конденсаторы в старой технике, то тут они теоретически вечные, чего нельзя сказать о низковольтных электролитических.

А за такую пайку надо бы рекламацию заводу послать)

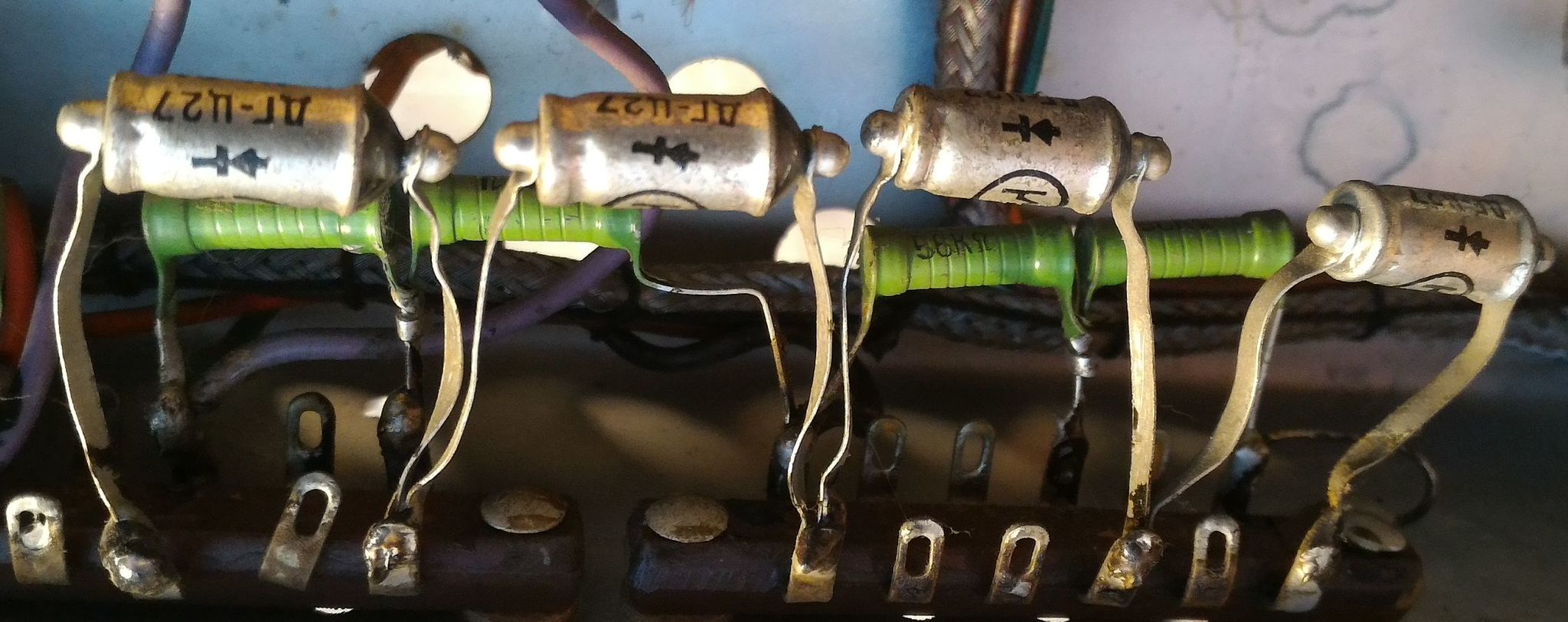

Диоды, как всегда, за 60 лет превратились в сопротивления. Благо современные вполне неплохо размещаются в родных корпусах.

По питанию стало нормально и можно пытаться включать и тут же выключать. Строчник завонял... Тот самый искать уже бесполезно, возьмем "посовременнее" годов так 80х. А штамповали их и вовсе до середины 90х) Ставим, включаем и выключаем. Строчка пошла вразнос. Поправим.

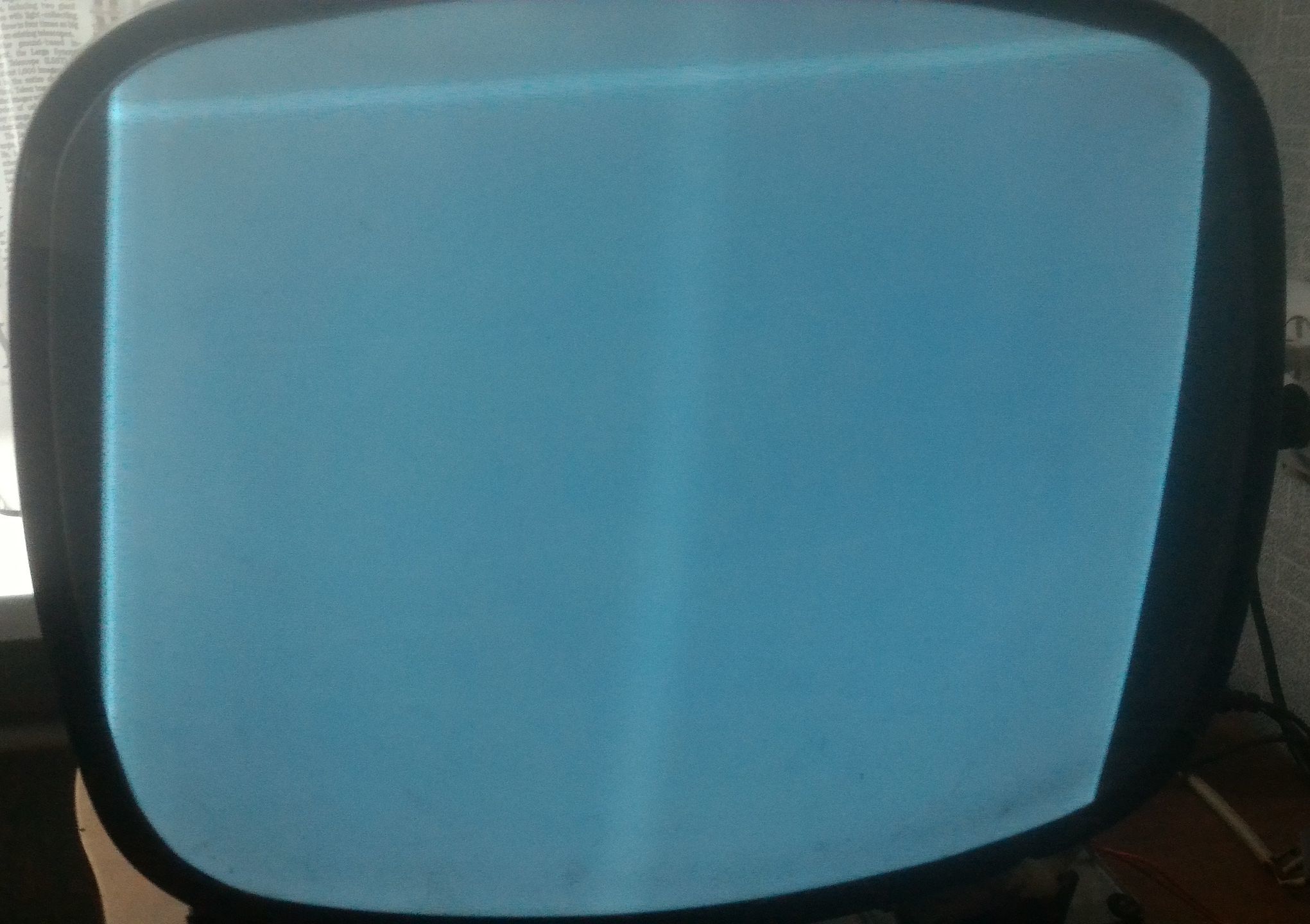

Есть растр, а значит можно заняться этим телевизором уже более плотно. Потому продолжение следует
