Приветствую вас, уважаемые Пикабушники. Уже несколько лет я являюсь постоянным читателем данного портала. Много здесь всего разного и интересного, есть богатый выбор сообществ, где можно с определёнными людьми в определённой атмосфере побеседовать на определённые темы. Но из всего этого обилия направлений и разделов, очень мало затронута тема пожарной безопасности. Так как по своей профессиональной деятельности я довольно долго занимаюсь пожарной безопасностью зданий и сооружений, то, недолго думая, решил заполнить тематический пробел именно в этом направлении.

Пару недель назад я сделал пару длиннопостов, чтобы посмотреть, как они примутся обществом. Ну раз они не были потоплены в минусах, значит есть результат (хоть и не большой).Хочу сделать в некоторым роде подборку из ряда материалов наглядного и текстового содержания, в которой будут раскрыты, объяснены или просто продемонстрированы некоторые вещи, с которыми мы часто встречаемся в повседневной жизни, но не придаём им значения, или просто не замечаем.

На первый взгляд эта информация может будет интересна только тем людям, которые в той или иной степени связаны с безопасностью и чрезвычайными ситуациями. Но, если эти материалы будут полезны для людей, которые так скажем «не в теме», то будет совсем хорошо.Своей задумке хочу дать профильное название – Азы Пожарной безопасности (или сокращённо – Азы ПожБеза). Если всё будет удачно складываться, то эти «Азы…» планирую сделать из нескольких десятков тем…

********************************

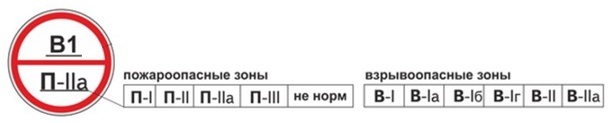

Сегодня хочу раскрыть небольшую тайну загадочных табличек, которые можно встретить на дверях различных помещений. Например:

Верхнее (или иногда – левое) буквенно-цифровое обозначение указывает категорию помещения по которой специалист по пожарной безопасности должен определить какие мероприятия должны быть реализованы в помещении в случае, если в нём произошло возгорание.

Нижнее (или иногда – правое) буквенно-цифровое обозначение указывает класс взрывоопасной или пожароопасной зоны по которой электрик должен определить требуемую степень защиты оболочки электрического оборудования.

Теперь немного расшифрую вышесказанное.

*************************

В первом случае в буквах и цифрах заложена информация о виде и количестве опасных веществ и материалов, хранящихся или обращающихся в помещении. А в зависимости от этих данных и определяется требуемый уровень защиты всего помещения от опасных факторов пожара.

Где:

- "А" - повышенная взрывопожароопасность;

- "Б" - взрывопожароопасность;

- "В1...В4" - пожароопасность;

- "Г" - умеренная пожароопасность;

- "Д" - пониженная пожароопасность.

Примечание: Категории помещений по пожарной и взрывопожарной опасности определяются исходя из вида находящихся в помещениях горючих веществ и материалов, их количества и пожароопасных свойств, а также исходя из объемно-планировочных решений помещений и характеристик проводимых в них технологических процессов.

- к категории А относятся помещения, в которых находятся (обращаются) горючие газы (например метан, пропан, сероводород и др.), легковоспламеняющиеся жидкости с температурой вспышки не более 28 градусов Цельсия (например бензин, ацетон, этиловый спирт и др.) в таком количестве, что при что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 килопаскалей;

- к категории Б относятся помещения, в которых находятся (обращаются) горючие пыли (например мука) или волокна (например хлопок), легковоспламеняющиеся жидкости с температурой вспышки более 28 градусов Цельсия (например зимнее дизельное топливо), горючие жидкости (любые жидкости с температурой вспышки свыше 61 градусов Цельсия, например летнее дизельное топливо) в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 килопаскалей.

- к категориям В1 - В4 относятся помещения, в которых находятся (обращаются) горючие (например мазут) и трудногорючие жидкости (например битумная мастика), твердые горючие (например древесина) и трудногорючие вещества и материалы (например древесина, подвергнутая огнезащитной обработке), способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть.

- к категории Г относятся помещения, в которых находятся (обращаются) негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени (например при сварке металла), и (или) горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива (например котельная).

- к категории Д относятся помещения, в которых находятся (обращаются) негорючие вещества и материалы в холодном состоянии (например бетон или металл).

*************************

А вот второй набор символов, информирует о том, как нужно защитить помещение от взрыва или пожара, источником которых выступают открытые части электрооборудования. Этой информацией должны правильно оперировать инженеры-электрики, именно по этим обозначениям определяются требования к электрическим цепям и как они должны быть защищены, чтобы не стать источником возгорания или взрыва.

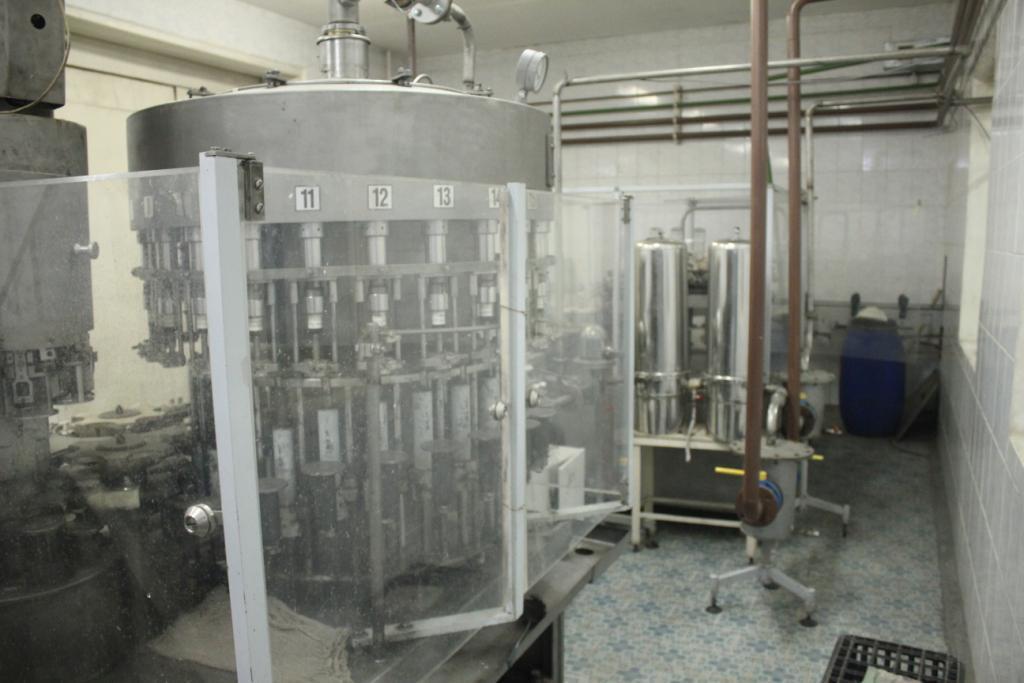

Зоны класса В-I - зоны, расположенные в помещениях, в которых выделяются горючие газы или пары легковоспламеняющиеся жидкости (ЛВЖ) в таком количестве и с такими свойствами, что они могут образовать с воздухом взрывоопасные смеси при нормальных режимах работы (например при загрузке или разгрузке технологических аппаратов, хранении или переливании ЛВЖ, находящихся в открытых емкостях, и т. п.).

И именно в зонах класса В-I предусматривается вот такое взрывобезопасное (или взрывозащищённое) электрооборудование


Зоны класса В-Iа - зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела воспламенения) или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей.

К классу В-Iб относятся зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасной смеси в объеме, превышающем 5% свободного объема помещения, и в которых работа с горючими газами и ЛВЖ производится без применения открытого пламени. Эти зоны не относятся к взрывоопасным, если работа с горючими газами и ЛВЖ производится в вытяжных шкафах или под вытяжными зонтами.

И именно в зонах класса В-Iб предусматривается влаго и пыле защищённое электрическое оборудование (степень защиты IP44).

Зоны класса В-Iг - пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ.

И именно в зонах классов В-Iа и В-Iг используется электрооборудование повышенной надежности против взрыва — электрооборудование, в котором предусмотрены средства и меры, затрудняющие возникновение опасных искр, электрических дуг и нагрева.

Зоны класса В - II располагаются в помещениях, где выделяются горючие пыли и волокна в таком количестве, что способны образовать с воздухом взрывоопасные смеси при нормальных режимах работы.

В таких зонах (В-II) также должно предусматриваться взрывобезопасное (или взрывозащищённое) электрооборудование.

Зоны класса В - IIа располагаются в помещениях, где взрывоопасные концентрации пыли с воздухом могут образоваться только в результате аварии или неисправности.

А вот в зонах В-IIа достаточно использовать электрооборудование пыле и влаго защищённое электрооборудование (степень защиты IP54).

Теперь перейдём к пожароопасным зонам:

Пожароопасной зоной называется пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях.
Зоны класса П-I - зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61°С .

Зоны класса П-II- зоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м3 к объему воздуха (проще говоря, не значительное количество).

Зоны класса П-IIа - зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества.

Зоны класса П-III -расположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 61°С или твердые горючие вещества.

Во всех пожароопасных зонах должно использоваться пыле и влаго защищённое электрическое оборудование (степень защиты IP44 или IP54).

***************************************************

Спасибо за внимание

Надеюсь было интересно.
