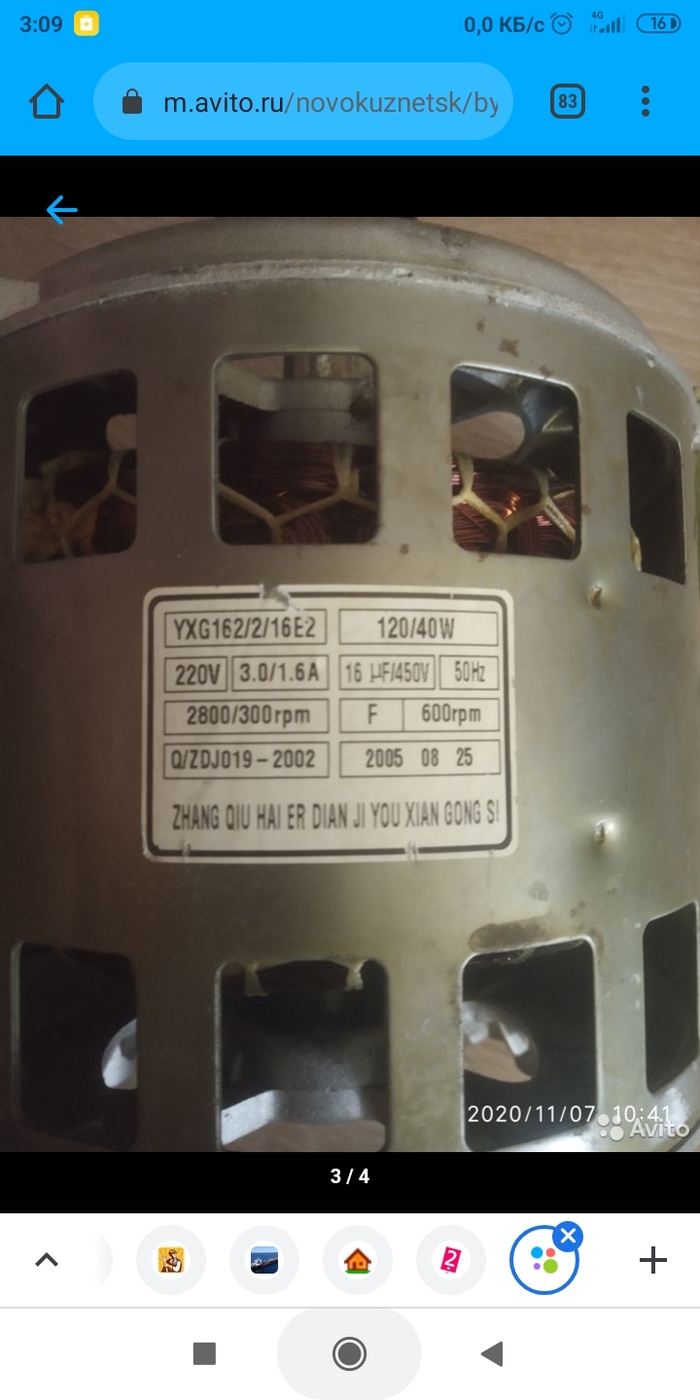

Асинхронный двигатель с 5 выводами
Дорогие знатоки!
Прошу помощи в подключении сего агрегата.
5.9K поста26.3K подписчика
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Необходимо войти или зарегистрироваться
Войти
Создать аккаунт
Восстановление пароля
Восстановление пароля

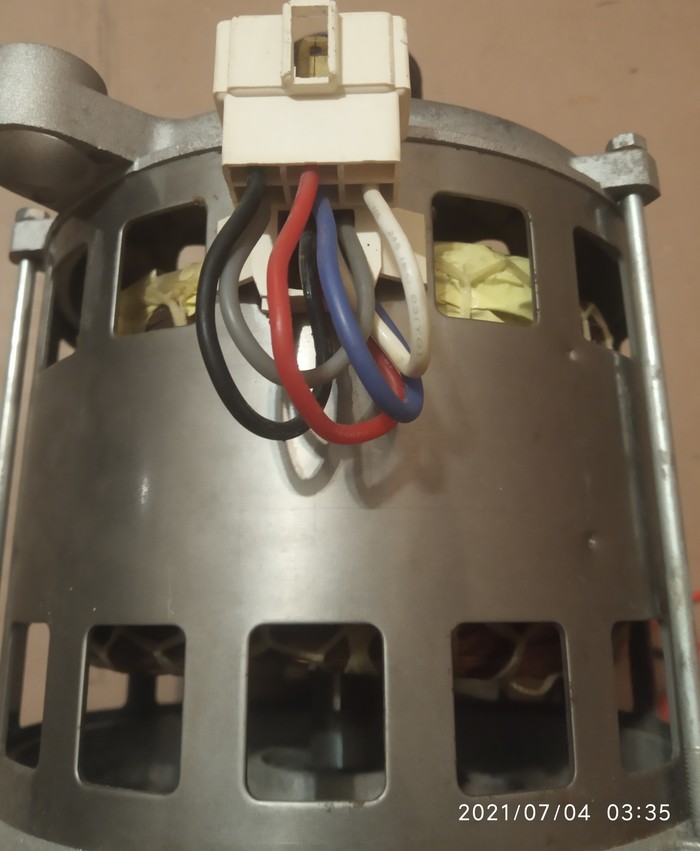

Двигатель двухскоростной, асинхронный однофазный. Один провод общий для обеих обмоток - белый скорее всего. Обмотки вызваниваются тестером. Более высокоомные и одинаковые - это низкая скорость, на ней мотор может крутиться в обе стороны. Низкоомные обмотки - это отжим, они неравнозначные, одна из них пусковая (в нее подключается конденсатор). Их путать нельзя, движок сгорит.
