Альпинизм: Карабины⁠⁠

Информация носит ознакомительный характер, рассчитана на новичков и не претендует на абсолютную точность. Буду рад, если меня поправят или дополнят, на вопросы постараюсь ответить в комментариях. Все изображения взяты из сети для примера и не являются рекламой. В статье буду рассмотрены основные виды карабинов для спортивного альпинизма и их отличия друг от друга. Карабины для промышленного альпинизма рассматриваться не будут.
Карабин, наверное, второй, после ледоруба, самый узнаваемый символ альпинизма. Но, в отличие, от ледорубов, карабинов существует великое множество и сегодня попробуем в них разобраться. Поехали!

Введение
В альпинизме карабином называют соединительный элемент, а свое название он берет от одноименного стрелкового оружия. Дело в том, что военные стали крепить ремень к оружию (карабину) с помощью открывающегося соединителя, который стали называть также, как и оружие (карабин).

Для чего используются карабины в альпинизме?
Вариантов использования может быть очень много, поэтому я перечислю самые основные.
- прикрепление к страховочной системе страховочно-спускового устройства;
- прикрепление к страховочным точкам оттяжек и веревки;
- прикрепление самостраховки к точкам страховки;
- в качестве накопителя для другого снаряжения;
- подстраховка инструментов от падения;
- временного закрепления веревки (например, при построении спасательных систем).

Подведя итог можно сказать, что карабины в основном используются для закрепления веревки и снаряжения.

Виды карабинов
Карабины можно разделить по нескольким признакам. Разберем некоторые из них.

- по материалу изготовления (алюминий, титан, сталь, пластик).
Сейчас в спорте используется преимущественно алюминиевые карабины. Они достаточно легкие, дешевые и надежные (выдерживают около 2т., весят около 70 гр.). Раньше в СССР были распространены титановые карабины (из титана тогда делали практически все). Титан часто ругают за излишнюю хрупкость и малую теплопроводимость. Это приводило к тому, что титановые карабины боялись микротрещин (образуются при падении) и сильно сильно грелись при работе с веревкой (веревка могла оплавиться). Сейчас их вытеснили изделия из алюминия: они дешевле и имеют лучшие характеристики. Стальные карабины используются в промышленном альпинизме (они сверхнадежные, но тяжёлые (выдерживают около 5т., весят около 200 гр.)). Пластиковые карабины используются в вспомогательных целях (не в силовых узлах): для развешивания на них снаряжения (например, ледобуров).

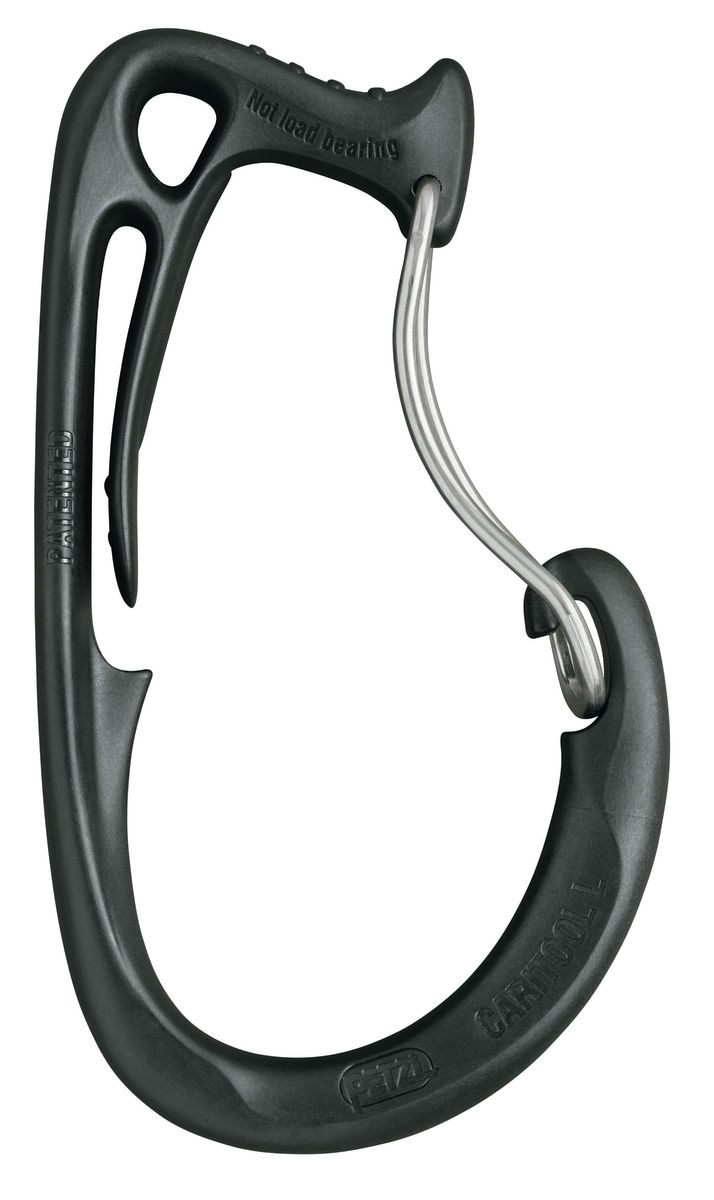

Пример пластикового карабина для развески снаряжения. С помощью внутренней защелки карабин крепится к страховочной системе, снаряжение закрепляется на основной части через металлическую скобу.


- по видам защелки (без муфты (проволочная защелка, кейлок, крючок (старого образца)), с муфтой (с ручной, с автоматической), рапиды. Получилось много информации, поэтому я разобью ее на два блока: муфты и типы защелок.

Муфта нужна, чтобы исключить случайное открытие карабина (это важно в узлах, где требуется особая надежность и которые не подразумевают частую разборку. Например, прикрепление к страховочной системе спускового устройства, организация станции, спасработы). Существует два основных вида муфты с несколькими модификациями: ручная (закручивается и откручивается руками) и автоматическая (защелкивается с помощью пружин). В свою очередь автоматическая муфта может быть двухтактная (чтобы ее открыть нужно совершить два действия: повернуть муфту и открыть защелку), трехтактная (опустить муфту, повернуть и открыть защелку) и более экзотические варианты (магнитная, с кнопкой и т.п.). В классическом альпинизме стараются использовать карабины с ручной муфтой: она более устойчива к внешним воздействиям и считается более отказоустойчивой (автоматическая муфта может забиться снегом и замерзнуть, что существенно усложнит ее открытие). Автоматы часто используют в скалолазании, где важна скорость работы.

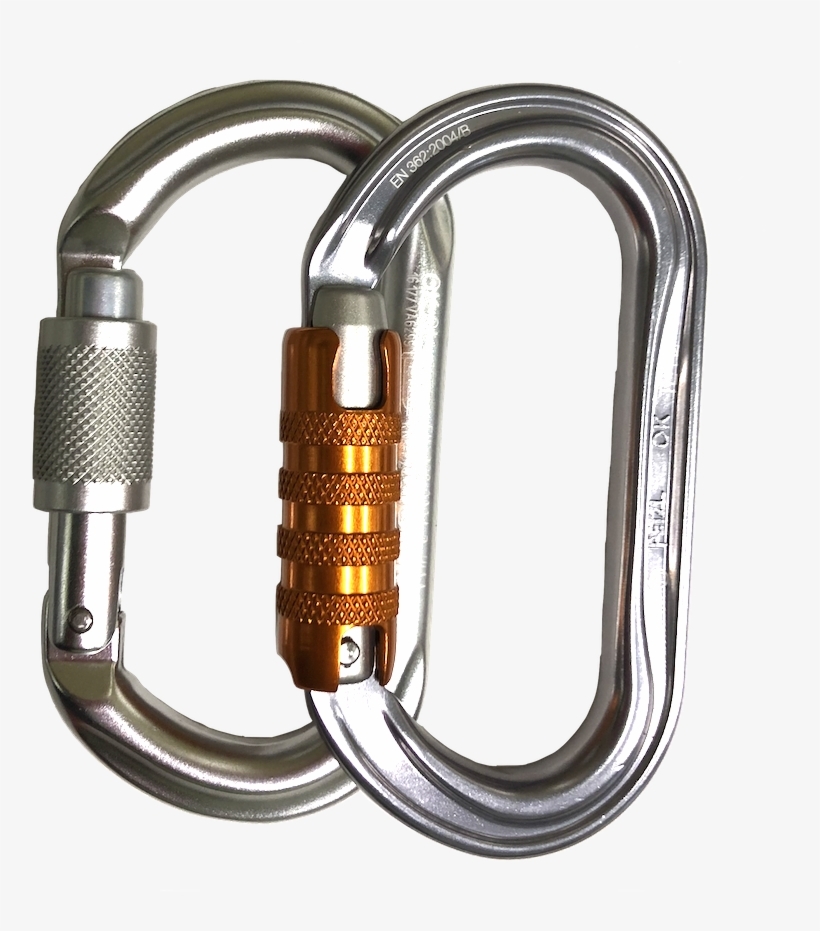

Пример карабина с муфтой. Красным кругом обозначена муфта (положение "закрыто"). При открытии муфта раскручивается и опускается вниз, тем самым разблокируя защелку.

Схема работы двухтактной муфты.

Карабины без муфты чаще всего используются в оттяжках (это соединительное звено между точкой страховки и веревки, состоящее из двух карабинов, соединенных текстильной лентой) и для развески снаряжения (например, репшнура). Отсутствие муфты подразумевает довольно частую сборку\разборку узлов и быстрое использование карабинов (вщелкнуть оттяжку занимает несколько секунд, что критично, когда ты висишь на одной руке в неудобной позе на скале). Проволочная защелка представляет собой металлическую скобу, которая используется без муфты. Чаще всего ее можно встретить в оттяжках. Некоторые производители заменяют скобу металлическим штырем, который выполняет те же функции. Такая защелка хороша тем, что мало весит и не замерзает (ее не клинит льдом и попавшим внутрь снегом).

Пример карабина с проволочной защелкой. В закрытом состоянии скоба фиксируется за выступ в корпусе карабина, при открытии она отгибается внутрь карабина.


Защелка типа кейлок (keylock) пришла на смену крючку, она более надежная и удобная. Крючки в настоящее время практически не используются (крючок имеет неприятное свойство цепляться за веревку). И кейлок, и крючок могут быть снабжены муфтами, проволочные защелки всегда идут без муфты. Например, существуют оттяжки с защелкой кейлок, они более тяжелые, чем проволочные и чуть больше подвержены влиянию внешних условий (замерзанию).

Пример защелок типа кейлок и крючок. В первом случае используется фигурный вырез в защелке карабина и ответная часть в корпусе. Во втором случае в корпусе сделан крючок, который цепляется за планку в защелке.

Рапид - особый вид карабинов, часто используемый в промышленности. У него имеется резьбовая шестигранная муфта, которая затягивается ключом. Чаще всего рапиды можно увидеть на детских качелях (соединение цепей) и на скалодроме (закрепление веревок, организация станций).

Пример рапида.

- по форме (грушевидные, овал, трапецевидные).

Грушевидные (HMS - HalbMastwurfSicherung (нем. спуск на полувыбленочном узле)) самый популярный вид карабинов. Из форма обеспечивает хорошую прочность при сравнительно малом весе и подходит для решения большинства задач. Кроме этого, такие карабины имеют широкое открытие и достаточно места для соединения с другими элементами. Например, присоединения спускового устройства и организации станций).

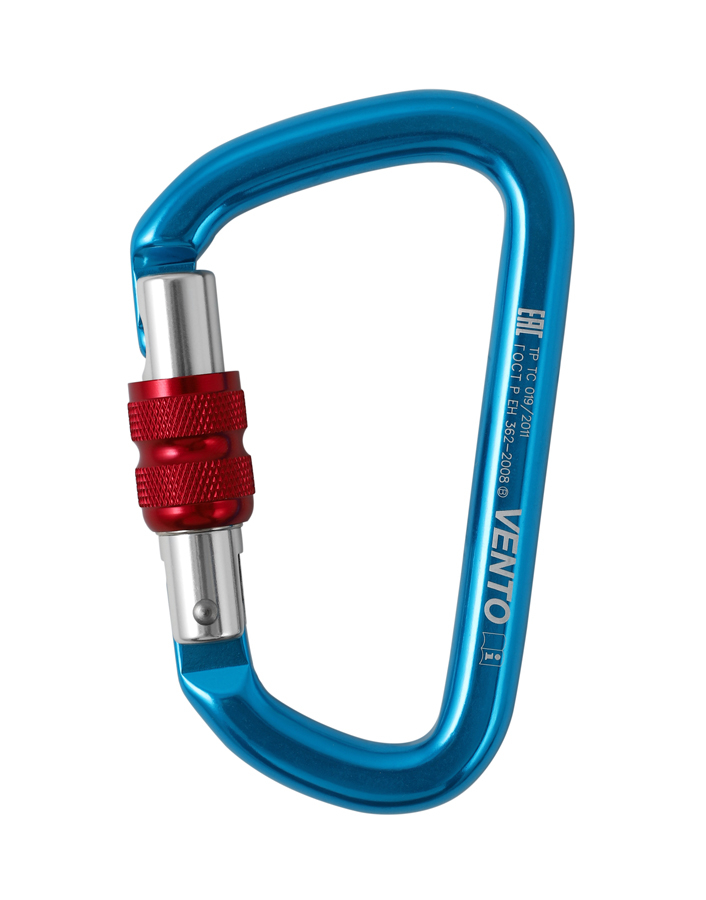

Пример карабина HMS.

Овальные карабины чаще всего используются вместе с блоком-роликом при проведении спасработ (благодаря симметричной форме карабина ролик не перекашивается и сидит ровно).

Пример овального карабина.

Трапецевидные карабины (D-образные) часто используются в оттяжках и для развески снаряжения. В целом, они достаточно универсальные

Пример трапецевидного карабина.

- по размеру (условно, маленькие, средние и большие).

Маленькие карабины используются, например, в оттяжках (экономия веса и целесообразность (большие здесь просто не нужны)).
Средние могут использоваться чаще всего (для закрепления спускового, спасработ, прочие соединительные звенья).
Большие чаще всего используют при организации станций (мастер-карабин) - чтобы в один карабин могло вщелкнуться несколько человек. Лидер делает надежную точку (станцию) и ставит в нее мастер - напарники страхуются, вщелкиваясь в него.

- по форме профиля (круглые, двутавры)

Круглого сечения весят чуть больше, стоят дешевле и имеют лучшее скольжение веревки. Например, это важно при работе спускового устройства в режиме автоблок.

Профилированные (двутавр) имеют меньший вес и стоят дороже. Веревка по ним скользит хуже, чем по круглым. В целом, круглые можно отнести к более старым, а профилированные к современным.

Пример круглого и профил рованного сечения карабина.

Специфические карабины
Сюда я отнесу все карабины, которые выбиваются из общего списка и, в целом, довольно экзотичны.

Карабины с двойной защелкой: имеет две защелки, которые открываются в разные стороны (одна внутрь, вторая наружу). Такое решение не нуждается в муфте, но пока не нашло широкого применения.

Карабины со встроенным роликом: имеют небольшой ролик, встроенный в нижнюю часть. Применяются в спасработах (чтобы экономить вес на отдельном ролике и карабине для него).

Направляющие карабины: имеют внутри специальную защелку, не позволяющую им встать в неправильное положение. Применяются для присоединения спускового устройства (часто для детей и начинающих спортсменов).

Полукруглые карабины: из-за своей формы хорошо держит нагрузку в трех направлениях (остальные карабины не приспособлены для этого). Используется для соединения верхней и нижней обвязки (например, спелеология).

Тема карабинов очень обширна, рассказать в одном посте о всех нюансах тяжело, однако, я постарался осветить основные моменты. Буду рад обсуждению в комментариях. Спасибо всем, кто дочитал до конца.

UPD: дополнение об автоматических карабинах - #comment_203950459
