Алкоголь убивает...

...Ваши ноутбуки)

Здравствуйте всем.

Наконец-таки я добрался до написания поста. Был огромнейший завал по работе, отчасти не без помощи Пикабушников, натаскали в ремонты гору всего, кое-как разгребаюсь) Так что, если я пропаду немного, не волнуйтесь, я работаю в поте лица и, наверное, над вашим ноутбуком\материнкой, видеокартой и еще чем-нибудь) А пикабушники, что бывали у меня дома, еще и знают что у меня тут ремонт идет, так что времени на посты трудно выделить.


Итак, сегодня на нашем операционном столе относительно свежий бюджетный ноут HP 15-AFxxxur на платформе LA-C781P.


ВАЖНО. Я рассказываю то, о чём знаю сам, чему научился сам и как я ремонтирую такие платы. Не претендую на роль учителя, наставника или мастера. В общем и так всё ясно)

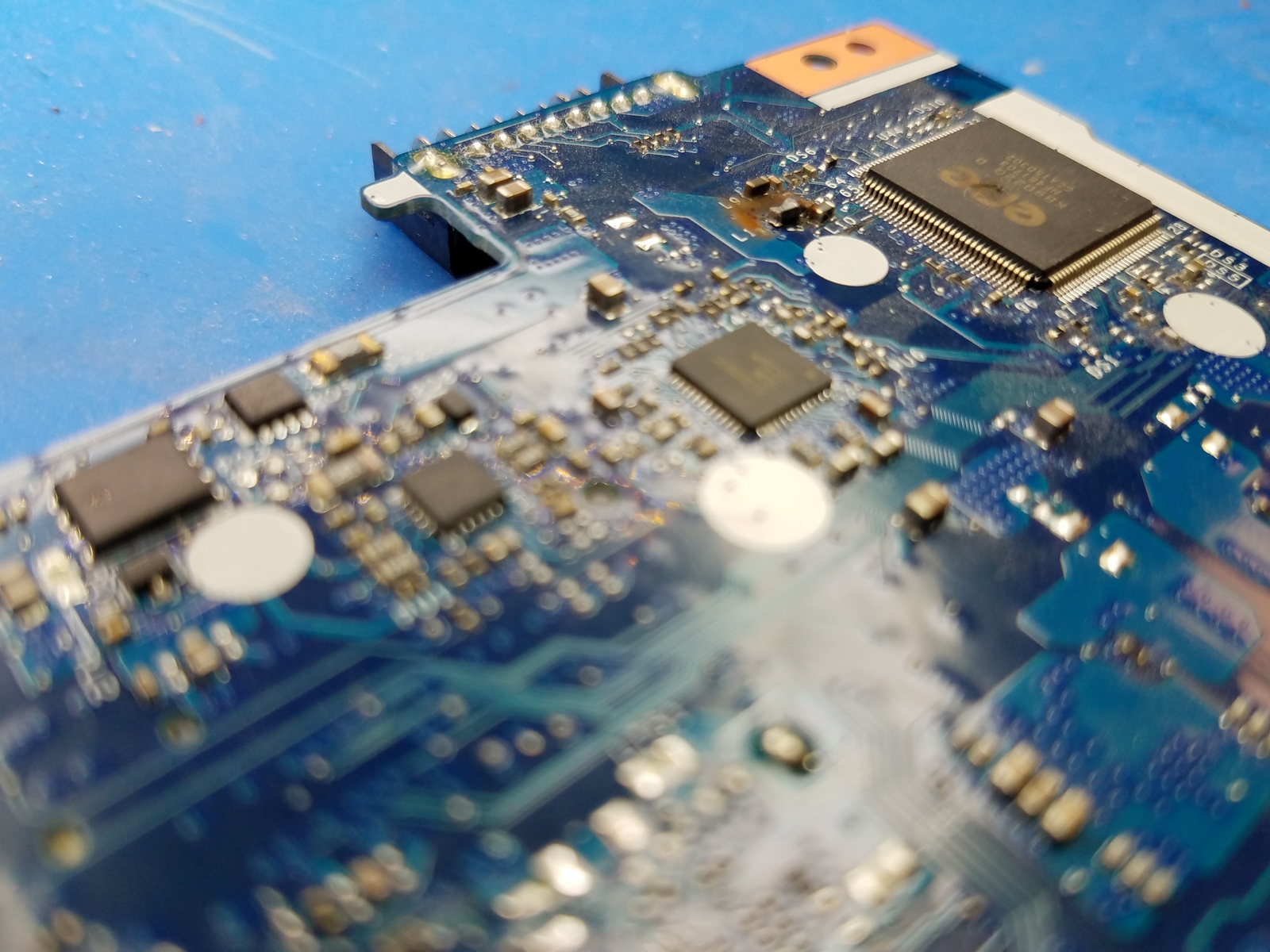

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Все фото что делал не смог найти, вот черт знает куда всё делось. Но суть будет понятна.


Принесли с противным приятным хмелно-гнилым душком) Залили пивом, он задымился, зашипел и вырубился. Ну а чего вы хотели, алкоголь убивает(с).


В итоге получили:

1) Прогоревший шлейф матрицы 40PIN(не сфоткал)

2) Прогоревший разъём подключения данного шлейфа

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

3) Всякая гадость по мелочи на разъёмах, шимах и других элементах

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

4) Сгоревшая в уголь сеть (не нашел фото погорельца, только уже зачищенную площадку под новый)

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

5) И пробитый насквозь мультиконтроллер KB9022Q и элементы рядом с ним.

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Ну, приступим.

Для начала прочистим и пропаяем все окислы, прогары и прочее, чтобы посмотреть насколько всё плохо.


Смотрим в микроскоп.

Прогоревшие элементы и дорожки

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Фотка не очень, но лучше не нашел.


Что же тут было? Давайте заглянем в схему… А, да. Схем на данную платформу нет. Что делать? Будем использовать схему включения мультиконтроллера с другой платы.


На помощь нам приходит схема LA-B162P. Там используются два вида мультиконтроллеров-KB9022Q и KB9012. В схеме расписано именно для 9022.


Итак, отсчитываем ноги, получаем 67 лапка. Кстати, вдруг кто не знал, как легко посчитать ноги у мультикотроллера. Около ножек есть короткие и длинные риски(черточки) Каждая длинная отмеряет 10 ног, каждая короткая 5.  Счет начинается от маленького ключа на мультикнтроллере.


Итак, смотрим.

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Из этого получаем, что на месте L11 нужен дроссель(ну это и без схем понятно) , а между L10 и L11 и они должны быть соединены между собой конденсатором 0.1U_0402_16V4Z.

Что ж,выполняем. Заодно и ставим мульт. Фото процесса тоже куда то пропали, а может и не фоткал, так что вот вам результат после посадки с новым мультом и под маской. Так же восстанавливаем дорожку к 71 лапке, а то не сможем включать\выключать тачпад.

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Итак, восстановили все участки. Скидываем разъём подключения шлейфа матрицы, чтобы не было КЗ. А теперь нам нужно проверить основные сопротивления и поднимаются ли дежурные напряжения и запитывается ли мульт, чтобы его прошить. Да. Этот мульт нужно прошивать на специальном программаторе. Я использую от Вертьянова, я о нем уже рассказывал.

Ищем место, где распаяна дежурка, в прошлых постах я рассказывал как быстро найти дежурку. Замеряем сопротивление и перемычке pj2 получаем короткое замыкание. Ну, ничего удивительного, так как у нас мульт погорел, то 3 вольта в кз вообще не удивительно. Меняем мосфет и шим дежурки. У нас он на посадочном месте PU2, а маркирован как 8A YM. Что за зверь такой? Открываем блокнотик маркировок(составляю вручную,чтобы быстро потом искать по ним маркировку шимов) и оказывается что это у нас RT8243AZQW.

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост
Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Снова проверяем сопротивления. У нас всё в норме. Что ж, подключаем программатор Вертьянова и…и хрен нам. Все питания есть, но программатор отказывается шить мульт. Говорит, нет мульта и всё.

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Вот такое получаем от софта программатора


И вот тут я и проверил все ножки как пропаяны, и прозвонил все дороги от шлейфа клавиатуры до мульта, и от мульта до контактов программатора, и проверил программатор на другой плате… а мульт просто оказался неисправным. PartsDirect,вам привет)) Но ругать не стоит, бывает, рабочий момент. Быстренько скидываем мульт, ставим другой и вуаля, все прошилось. Скидываем разъём матрицы, паяем новый, собираем.


Нажимаем кнопочку запуска

Алкоголь убивает... Ремонт техники, Кудрявые руки, Ремонт ноутбуков, Екатеринбург, Пайка, Мультиконтроллер, Длиннопост

Вуаля. Ремонт окончен.


Да,в этот раз лайтовый пост. Просто не было времени подготовить что-то с моментом обучения.

Но, в следующем посте остановлюсь подробнее про работу ШИМ  дежурных напряжений.


И, как обычно, в конце добавлю, что я с кудрявыми руками сам ещё учусь, показываю то, как я делаю сам и как я понимаю. Что-то может быть и неправильно, так что господа мастера\инженеры не обессудьте.


Всем спасибо и до встречи.



----------------------------------------------------------

Telegram Fenrirkas


E-mail fenrirkas@gmail.com


Екатеринбург

Найдены дубликаты

+5

Честно, Я восхищён.

99% контор, это "шараш-монтаж-механизация".

все предлагают блоками менять, нереальные ценники.

И т.д., и т.п..

Я  очень уважажаю таких людей как Вы.

И остальных мастеров, которые умеют с микроскопом работать.

Вас в закладки добавил. т.к. сам Из Челябинска.

При необходимости, обращусь.

Я прекрасно понимаю, что Вы можете отказать в ремонте.

Но за спрос, денег не берут.

За диагностику да.

раскрыть ветку 2
+4

Спасибо.

А так да, очень приятно видеть довольных клиентов, которые пришли из других "сервисов" где за ремонт просят по 30к рублей с заменой платы. А ты отдаешь человеку рабочий ноутбук,взяв в 5-6 раз меньше.

раскрыть ветку 1
+2

материнку одну на другую поменять даже я смогу, тут много ума не надо) я поменял товарищу опухшие кондеры на мониторе, и монитор заработал после 2-3 года лежания в пыли под кроватью ....  он на меня смотрел как чародея )))

0

мдя..по поводу алкоголя:))..5 января..не суть уже какого года..сидим в конторе ..сами еще в лехком ахуе:))..приходит девачко..грит вот..на празднике немного пролили винца..потом он еще недельку проработал а щас чот не хочет..откинув крышку я просто вдохнул.и почуствовал как проясняются мозги и щастье наполняет день..:))..вопщем там выхлоп был такой што вся контора заочно похмелилась..коробас был не хилый 17 дюймовая НР какая то с i7 на борту вагоном видях и двумя ссд...ценник по тем временам за 150К..девачко типа дизигнер..машинка как раз и была подарена на новый год опупенно свежий аппарат..то есть о донорах и думать можно было забыть..а прогнило за неделю там практически всё..как показало вскрытие:)..вопщем начальство постановило..60 косарей и ниибет..девачко сказала што думает о начальнике  и отчалила..я вышел на крылечко за ней покурить..она там как раз орала в телефон што мы козлы:))..и пойдет в другой сервис..дослушав и поржав сообщил ей што в других будет дороже..удостоился надменного взгля да и пфф..ну чтож..хозяин барин..смеркалось..вся контора сидит пёт пивас и заходит девачко..и сразу ко мне..ты грит прав был..там под сотню нащитали..но я делать один фик не буду..купи у меня его по цене матрицы..видимо в соседних сервисах предлагали..я от балды 3 косаря..она сказала фига се у вас контора мне полторы предлагали..:))

Вобщем поднимать алкаша я не стал..ушел в дербан..

Но фишка не в этом..щас мы с этой девачкой хорошие приятели..она чинит у меня всякие девайсы..и как то вспомнился тот ноут..я ёё спросил ты знаешь скока он стоил то?..она говорит знаю..а чо отдала то за копейки..нууу..грит..во первых ты чесно сказал што поднимать его реально дорого..а во вторых ВОНЯЛ он сильно:))..вобщем любите клиентов и не наябывайте всем бобра с подступающей пятнице:))

0
На этом фото увидел кого то в трусах и с пузом...
Иллюстрация к комментарию
раскрыть ветку 1
+1

С шильдиком 2Х на труселях)

0

Мне кажется - это офигительная идея для сервиса. @Fenrirkas описал проблему, сделал фотографии, что болело на плате и как починил.


Представляете, вы отдаете в сервис технику, вам выдают номер, а вы потом по этому номеру на сайте сервиса видите, на какой стадии ремонт, что именно обнаружил мастер и как отремонтировал.

Учитывая, какой интерес на пикабу к этой теме, про ремонт чужой техники, посмотреть на свою в разы интереснее будет.

0

респект автору,все четко и понятно расписано!

0

Если бы я пилил посты про каждый залитый ноутбук, то нихера бы не заработал, ибо времени на это нет).   А так да, автор молодец. Массы просвящает. Подробненько.

раскрыть ветку 1
+1
Один пост в 4 месяца уж можно позволить.
0
Здравствуйте , а платы от различных электро приборов в ремонт берете? Просто есть несколько плат которые хотелось бы починить, а норм сервисов я не знаю.
раскрыть ветку 4
0

Компсмастера на ютубе найди, может возьмётся.

0
Я занимаюсь только ноутбуками и ПК.
раскрыть ветку 2
0

Добрый день, по прежнему берете только ноутбуки и ПК? (У меня ТВ, приговорили замену мат.платы)

раскрыть ветку 1
0

если буду делать это за деньги, во-сколько это встанет у ремонтеров?! есть смысл?

раскрыть ветку 4
+4

тут смотря как считать.


Если покупать все детали, то это шлейф 500р,шим около 300,мульт около 400р плюс работа тысячи 3-4. Но большинство деталей берутся с доноров обычно.


За данный ремонт я взял 4000р.


Кто то скажет что дешево взял, кто то скажет что дорого такой ноут ремонтировать, ибо он слабенький...возможно. Но это дешевле чем покупать такой же ноут. Тем более никому ничего не навязывается, всё с согласия клиента.


Средний ценник по городу около 6т.р. за такое(Екатеринбург). От региона\города ценник тоже зависит

раскрыть ветку 3
0

Мы берем 3500.

Сейчас лежат два идентичных (между собой) бука с такими же мультами и залитием через тачпад. ПД прислали один мульт (мозгоклюи - "пересортица у нас ко-ко-ко" ), в субботу буду ковыряться )

-1

с донора берется разъем. Все остальное или покупается, или достается из коробки с деталями. Сейчас объясню- почему нужна коробка с деталями- часто попадается брак, ШИМы, мульты стоят не так уж и дорого, беру обычно по пять штук- поставил один- не пошел- остальные четыре поставщику в зад. Паянное ведь ни кто не принимает обратно))). Если пошел- значит четыре условно рабочих детали ждут своего случая. Наступал несколько раз на грабли- ставишь только купленную деталь, а оно, сука, не работает. перепроверяешь еще раз, все условия для запуска соблюдены, ШИМ новый, а не пашет, заказываешь в другом месте, ставишь- все работает. Теряешь время на повторную диагностику и деньги на повторных заказах/доставках. По подобной схеме беру ходовые мосты/хабы/процы у китайцев.

раскрыть ветку 1
-1
"а мульт просто оказался неисправным." Напомнило сегодняшний разговор. На работу пришел друг, увидел, что я усилитель ремонтирую, и спросил почему я его делаю, он же новый. Типа - новое обязательно должно быть рабочим=)
