Здравствуйте всем, снова.

Давненько, уже лет 5-6, не писал посты. Всё не мог собраться со временем, мыслями, успел развестись, жениться, вырасти от управляющего СЦ до Технического директора и даже уже владельца СЦ.

Но, что примечательно, всё это время запросы и вопросы с Пикабу так и прилетают в телеграмм)) И от клиентов, многие из которых стали постоянными, и от коллег из разных городов и даже стран, что очень приятно, и я всегда готов поделиться опытом и помочь.

Итак, любимый мой тег был "кудрявые руки". Обучался я всему сам с нуля, и прекрасно понимаю начинающих коллег, которым не хватает информации в открытом доступе. Точнее так, я всегда говорю что информация есть, просто её трудно найти и структурировать. И я сам прекрасно помню, когда обращался на форумы и в чате за подсказкой или разъяснением, частенько тебя посылали "учить матчасть", призывали отдать на ремонт более пряморуким и понимающему и т.д. Было обидно, что вроде ты сюда за этим и пришёл. чтобы подтянуть матчасть, а тебя футболят. Так вот, ребята. Я открываю серию постов с основами по ремонту ноутбуков. Надеюсь, что Вам это поможет.

АХТУНГ! ВАЖНО! ДИСКЛЕЙМЕР!
Не нужно воспринимать это как курс по ремонту ноутбуков. Не нужно рассчитывать на то, что описанные методы, технологии и т.д. это последняя истина. Я расскажу Вам всё, что знаю сам, простым языком, но с углублением в детали, которые смогут Вам помочь понять как всё работает, хотя бы частично, и это должно Вам помочь в этом нелёгком деле. Так же, надеюсь, что обычным читателям тоже будет интересно и они смогут подчерпнуть для себя что-то значимое, да и вообще прокачать себя, чтобы их не обманывали в СЦ.
Посты, в большей степени, будут писаться для структуризации информации в моей голове. Но, если Вы меня поддержите, буду благодарен, что вся эта писанина не будет зря.
И, навряд ли я смогу отвечать всем тут в комментариях, уж простите, большая занятость, но я постараюсь. Да и в телеграмме тоже, многие заметили что я отвечаю очень долго иногда. Просто банальное отсутствие времени всем отвечать на вопросы по ремонтам, так что, надеюсь, после этой серии постов вопросов у Вас будет меньше.

Что ж, надеюсь всё прояснили, пора начинать.

Всего будет 5-6 больших разделов.

1) Входная цепь
2) Вторичные напряжения
3) Инициализация платы
4) Другие различные узлы
5) Работа с софтом (BIOS\UEFI\DMI\IntelME ит.д.)
6) Что-нибудь ещё, типа пайки BGA и прочие приколюхи

Не обязательно они будут выходить в таком порядке. Тут уже как получится.


Начинаем самый первый, самый лёгкий и самый важный этап - входная цепь.
В одном из постов я уже касался этой темы, но сегодня попробую капнуть ещё глубже.


Итак, мы берём ноутбук, подключаем его к блоку питания, а ничего не происходит. У нас нет ни дежурных напряжений, ни основного 19-20V, там либо 0, либо 2-3V. Что ж, давайте разбираться.

Разбираться будем на примере платы NB-B031с очень популярным чарджером (ШИМ-контроллером заряда акб) BQ24780S. Даташит на него есть в свободном доступе.

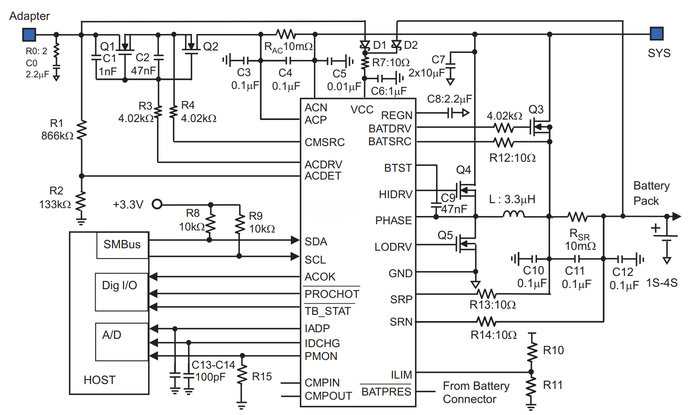

Итак, что мы видим из типовой схемы. На данный момент нас не интересует всё, что относится к заряду акб, только к основному питанию 19-20V.

Из схемы мы видим, что напряжение от разъёма питания поступает на сам чарджер через сдвоенный диод PD201 , потом через резистор PR209, так же там рядом стоят конденсатор PC213 и попадает на контакт 28 VCC. Это основное питание ШИМ-контроллера.

Так же напряжение попадает на 6 контакт ACDET через резистивный делитель (о нём чуть ниже).
И на сток первого входного ключа PQ201. Всё, дальше само по себе основное напряжение от разъёма блока питания дальше не идёт. Дальше оно пойдёт только через открывающиеся транзисторы.

То есть, если у нас нет 19-20V на плате, мы проверяем напряжение и сопротивление на линиях от блока питания до первого транзистора, до 28 точки чарджера (в данном случае) VCC. И, самое важное, сопротивление токового датчика PR201 относительно общей земли. Если у вас там будет короткое замыкание, то , естественно, никакого напряжения там не может быть, чарджер просто будет уходить в защиту и не открывать ключи.

В основном, нет 19V если есть короткое замыкание ПОСЛЕ входных ключей, то есть на линии токового датчика и основной линии +V. Но, если сопротивление там в порядке, проверяем исправность двух входных транзисторов, проверяем что напряжение от блока питания приходит на VCC чарджера. Если его нет, проверяем исправность сдвоенного диода PD201, исправность резистора PR209 и конденсатора PC213.

Итак, допустим, что мы проверили, что у нас нет короткого замыкания, 19-20V приходит на VCC, транзисторы исправны, но они так и закрыты и нет, как следствие, питания платы.

Что ж, что нам нужно для открытия транзистора N-канального? Правильно, чтобы на затвор пришло бОльшее напряжение, чем на сток. Откуда нам взять и где его замерить?

Итак, для открытия нам нужно в районе 25V. Тут мы проверяем ещё один важный вывод микросхемы - REGN. Это вывод 6В из линейного регулятора внутри микросхемы, так же это опорное напряжение для работы внутренних элементов, компараторов, логики и тд внутри ШИМ.

Чаще всего, это напряжение больше нигде не используется.

Измеряем в этой точке, есть ли 6V. Если их нет, если тут заниженное сопротивление, заниженное напряжение, то проверяем конденсатор PC214, если с ним всё ок, то неисправен либо один из компараторов внутри микросхемы, либо сам линейный регулятор внутри микросхемы. ШИМ-контроллер под замену.
Если 6V есть, то проверяем линию, по которой приходят 25V на открытие входных транзисторов. Это выходной сигнал ACDRV. Проверяем что там есть 25V. Если нет, проверяем просто по цепочке резисторы и конденсаторы в этой цепи.
Что делаем, если есть питание 19V, есть REGN 6V, в цепи ACDRV всё ок, но всё равно нет напряжения для открытия ключей? Тут нужно проверить два условия, сигналы ACDET и ACOK.
Очень взаимосвязанные между собой выводы. Давайте посмотрим что нам скажет даташит по поводу этих выводов.

ACDET фиксирует подключение адаптера питания. Напряжение на нём обычно в диапазоне 2.4-2.6V. Формируется оно за счёт резистивного делителя R1 и R2.

Если взять обычный калькулятор резистивных делителей, можно посмотреть что при входном напряжении 19V и R1=866kOm и R2=133kOm, получаем 2.52V

Это, например, помогает понять какими должны быть резисторы, или один из резисторов в этой цепи, если неизвестны их номиналы, их нет (сбит, сгнил от залития и тд) и нет схемы на ноут.

Теперь вернёмся к даташиту и посмотрим на компараторы, которые используются там.
Компаратор - устройство, которое сравнивает два аналоговых сигнала, или просто в данном случае два напряжения. Компаратор принимает на свои входы два аналоговых сигнала и выдает сигнал высокого уровня, если сигнал на неинвертирующем входе («+») больше, чем на инвертирующем (инверсном) входе («−»), и сигнал низкого уровня, если сигнал на неинвертирующем входе меньше, чем на инверсном входе.

Первый компаратор (1) сравнивает входное напряжение микросхемы с напряжением 3.2V. Если простыми словами, то 19V подключены к "-" компаратора, и так как оно больше чем 3.2V, то выдаваться будет низкий логический уровень, то есть логический "0". А если напряжение на "-" будет меньше, чем 3.2V, то компаратор будет выдавать логическую "1". То есть, у какого вывода "+" или "-" больше напряжение, тот и победил, и если больше у "-", то будет 0, если у "+", то будет 1. Вроде понятно объяснил)))
И, после этого, этот логический "0" попадает на инвертирующий вход логического элемента (5) (инверсия показана маленьким кругляшком на входе элемента). То есть, на входе к элементу (5), это уже будет логической "1". Сам же элемент (5) представляет собой логический элемент конъюнкции (логическое умножение). На выходе этого элемента будет логический "1", только если все входы у него тоже будут логическими "1". В ином случае, если будет входить хотя бы один "0", то будет на выходе "0".

Второй компаратор (2) сравнивает сигнал ACDET с 0.6V. Соответственно, как мы уже выяснили, ACDET должен быть больше 0.6V. И, так как он подключен к "+" компаратора, элемент выдаёт логическую "1" и после этого попадает на элемент (5) в виде сигнала WAKEUP. Уже не инверсный, обычный вход, то есть так и остаётся логической "1" для этого элемента. И, элемент (5), получив две логические "1" на обоих входах, поднимает логическую "1" в виде сигнала EN_REGN.

Третий компаратор (3) сравнивает VCC (19V) с напряжением 26V. VCC ниже этого уровня, поэтому выдаётся логический "0", но он идёт на элемент (6) на инверсный вход, то есть получается логическая "1" на входе элемента (6).

Четвёртый компаратор (4) сравнивает сигнал ACDET и 2.4V. ACDET должен быть выше, поэтому выдаётся логическая "1", которая так же идёт на логический элемент (6). И, после этого, элемент (6) формирует логическую "1" в виде сигнала ACGOOD.

Далее, все эти сигналы (EN_REGN и ACGOOD) идут на логический элемент (7). Но, мы же там видим ещё один сигнал VCC_SRN. Он тоже идёт от ещё одного компаратора, который сравнивает напряжение VCC с SRN+275mV. К сигналу SRN мы вернёмся чуть позже, когда будем говорить про зарядку аккумулятора, пока нам достаточно знать что VCC будет выше, чем сигнал SRN +275mV к нему.

Таким образом, логический элемент (7) получает три логических "1" и через линию задержки (10) попадает на инвертирующий элемент (8), после чего попадает на транзистор (9). И именно этот транзистор управляет таким важным сигналом как ACOK, который говорит следующим микросхемам о том, что с питанием всё у нас хорошо.

Вывод ACOK всегда подтянут через резистор к какому-либо напряжению, обычно это 3.3V. И, зная это, получаем такую картину: сигнал, который в конце концов выходит из логического элемента (8), управляет транзистором (9).
То есть, если на входе элемента (8) будет логическая "1", на выходе будет логический "0" и транзистор будет закрыт, тем самым на АСОК будет 3V. А если на входе элемента (8) будет логический "0", на выходе из него будет логическая "1", которая будет попадать на транзистор (9), тем самым открывая его и подтягивая сигнал ACOK к земле, то есть там будет 0V.

Вот, вся эта система из логических элементов есть ни что иное, как функция защиты от неправильной подачи питания на материнскую плату. Если хотя бы одно условие для нормальной работы не будет соблюдено, чарджер просто не выдаст правильный сигнал ACOK и дальше дело по запуску платы не пойдёт.

Немного подытожим.

Если нет на плате основного питания 19(20)V, мы проверяем:
1) Нет ли короткого замыкания на этой линии.

2) Приходит ли напряжение от блока питания на вывод VCC чарджера

3) Исправность входных транзисторов

4) Формирование ACDET

5) Формирование ACOK

6) Формирование REGN

7) Формирование ACDRV

В принципе, это основа для формирования основного питания материнской платы чарджером.

Пока остановимся на этом, в следующем посте будем дальше разбирать работу чарджера, ту, что касается уже заряда аккумуляторной батареи ноутбука.

В идеале, хочется собрать набор таких статей и сделать какой-нибудь сайт с этой информацией, с нормальным поиском, чтобы у начинающих, и не только, всегда под рукой было к чему обратиться, что-то подчерпнуть для себя и вообще спокойно изучать материал по ремонту.

Надеюсь, информация была полезной, найдёт своего читателя и я не зря старался.

А с Вами были кудрявые руки, всем удачи.

Самостоятельная чистка ПК...

---------
Telegram Fenrirkas
Instagram @Fenrirkas
E-mail fenrirkas@gmail.com

Екатеринбург

...исправляюсь.

Здравствуйте всем.

Да, это снова я. Спустя полгода, за которые моя жизнь просто кардинально поменялась, я решил возобновить написание постов.

Итак.

Напомню для тех, кто подзабыл (мои подписчики, которые росли даже эти полгода и с которыми я активно общался) и просто информация для тех, кто меня не знает:

Меня зовут Сергей, я управляющий и, уже, инженер в сервисном центре по ремонту ПК и ноутбуков в Екатеринбурге. Самоучка. Всегда учусь чему-то новому и пытаюсь поделиться этим с вами.

Мои посты нацелены не на рекламу (как бы ни казалось обратное). Я пытаюсь немного просветить людей в техническом плане, чтобы им не пудрили мозг, помочь начинающим и самоучкам, как я, и просто показать интересные и, иногда, забавные случаи.

Поэтому, дисклеймер:

ВАЖНО. Я рассказываю то, о чём знаю сам, чему научился сам и как я ремонтирую такие платы. Не претендую на роль учителя, наставника или мастера. У меня тоже есть висяки и неудачи. Так что тем, кто занимается такими ремонтами давно и уже давно инженеры, Вам будет не интересно. А я просто постараюсь дать основные в каждом конкретном случае и надеюсь, что эти знания Вам помогут.

Сегодня у нас очень интересный аппарат. ASUSPRO B9440UA

Как бы я иногда не ругал эту компанию за их решения, но данный ультрабук мне очень понравился. Легкий, производительный (не смотря на процессор с индексом U), шикарная матовая FHD матрица… В общем прям секс.

Есть только одна проблема, он не работает.

Попал он к нам от одного крупного клиента, который раньше сотрудничал с одним из самых крупных и хороших (действительно) сервисных центров. Но после некоторых неудач (в том числе и с этим ноутбуком) они решили искать других партнёров.

Аннотация к ноутбуку самая обычная: «Не включается»

Все фото, к сожалению, были сделаны постфактум.

Снимем крышку и глянем что у нас там. Кстати, разбирается он легко, за это респект ASUS. Ультрабук практически без защелок, клея и прочего ненавистного всеми нами.

Нас встречает, в принципе, стандартная компоновка современных ультрабуков

Бедный стол...пора менять столешницу)

Комбайн, распаянная память, слот м.2, небольшое охлаждение и половина пространства — это аккумулятор.

Важно. На момент ремонта не было ни схем, ни даже изображение материнской платы. Заказать её так же не было возможности нигде. Это был сентябрь. И для меня было сюрпризом, что при написании поста они появились в продаже на али в это месяце. Что легко можно проследить по плагину для алиэкспресса.

Ну зачем нам схемы? Мы сможем и на взгляд определить где что находится.

Начнём по порядку. Входное гнездо 20V. Звонится накоротко. Окей, ищем чарджер. Вот тут уже начинается знакомое. BQ24780S. Частенько встречаются на Compal, особенно их любят Lenovo.

В принципе, ничего особенного в нём нет, особенно учитывая, что есть на него документация.

Соответственно, входящие пины 20V VCC, ACP и ACN в коротком.

Ну что, давайте подключим ЛБП с ограничением тока и вольтажа.

И, первым делом греется какая-то непонятная штука рядом в входным коннектором.

Стояла она вот здесь

Я так и не смог определить что это по маркировке. Может криво искал, подскажет как это чудо загуглить?

Скидываем её.

Но кз не уходит. Снова подкидываем питание с ЛБП и теперь раскаляется чарджер BQ24780s. Окей, скидываем его . КЗ уходит.

Хорошо, с входным коротким уже лучше, идём дальше.

Как мы помним, в большинстве ноутбуков (но, бывают и исключения) должны быть 3В и 5В. Способы их формирования тоже бывают разные. Давайте глянем что тут у нас есть.

Какого либо знакомого шима не нахожу, но рядом с чарджером есть две микросхемы Richteck с их фирменной маркировкой и к ним идут дроссели. Очень похоже что это и есть силовые 3В и 5В.

Маркировка гласит 4M=YM.

Хорошо, ищем что же за ними скрывается за этой маркировкой.

Обращаемся к сообществу. Если кому интересно, маркировки Richteck есть тут и тут.

Находим что это RT7291. И даташит на неё есть. Открываем.

Вуаля, это шим формирования силовых 5В. Шикарно, а ниже у нас значит 3В стоят. Прозваниваем мультиметром дроссели, и как раз один звонится накоротко, по которому проходит 5В.

Снова обращаемся к ЛБП. Ставим 0,7 в и 1А, на всякий случай и наша RT7291 греется. Скидываем её, и всё приходит в норму.

Дальше ничего подозрительного на плате не видим.

Итак, впаиваем шим формирующий 5В, новый чарджер 24780s, ещё раз пробегаемся мультиметром…вроде норма.

Берём зарядку, подключаем и…ничего. Совсем. Даже на входе нет 20V. Тут мы вспоминаем про ту самую BGA микруху. Включаем голову.

Зарядное устройство здесь USB Type-C. Перевёртыш, в общем. И, как мы знаем, через него подключить можно практически что угодно. И на самом зарядном видим, что оно, по сути, универсальное. Нет, не китайская фигня,а родное, но универсальное под все напряжения 20V3.25A, 15V3A, 9V3A, 12V3A, 5V2A. Значит, устройство должно понимать к чему оно подключается.

Значит именно за это и отвечает та самая микруха.

И что будем делать? Так как чарджер у нас знакомый, и мы точно знаем что он работает от 20V, давайте просто подадим от 20V на входное гнездо…

Опа, работает! Но что за микруха и как её заказать мы не знаем…(кто знает, тыкните носом, закажу и поставлю клиенту)

Пойдём простым путём. Разбираем блок питания, отпаиваем кабель, прозваниваем наши силовую линию и землю на разъёме Type-C.

Берём обычный блок питания от Lenovo 20V 3.42А. Припаиваемся…и теперь у нас всё работает)

Клиент доволен,я доволен, идеально)

Флешки и периферия так же работают исправно.

Вот такой вот вышел ремонт.

И, как обычно, в конце добавлю, что я с кудрявыми руками сам ещё учусь, показываю то, как я делаю сам и как я понимаю. Что-то может быть и неправильно, так что господа мастера\инженеры не обессудьте.

Всем спасибо и до встречи.

----------------------------------------------------------

Telegram Fenrirkas

E-mail fenrirkas@gmail.com

Екатеринбург

...или устроим себе немного геморроя)))

Здравствуйте всем.

Сегодня у нас на операционном столе ноутбук HP Pavillion G6 на платформе Quanta R13 (DA0R13MB6E0).

ВАЖНО. Я рассказываю то, о чём знаю сам, чему научился сам и как я ремонтирую такие платы. Не претендую на роль учителя, наставника или мастера. Я просто постараюсь дать основные знания по питанию в каждом конкретном случае и надеюсь, что эти знания Вам помогут. А в этот раз еще и почитаем схемы и попробуем себе усложнить ремонт. Только ради того, чтобы показать Вам работу со схемой. Новичкам должно быть полезно)

Пришёл со стандартными словами «Ничего не горит, не включается, пиво не приносит,в магазин не бегает».

Что ж, приступим.

Берём ноутбук и первым делом попробуем его включить. А то клиенты иногда врут не понимают разницы между не включается и нет инициализации.

Подключаем к ЛБП и он моментально уходит в защиту. Это хорошо, это мы любим)

Что ж, будем искать причину короткого замыкания. Но нам же хочется чего-то необычного.

Практически в каждом посте, да и в прошлом, про оборудование, я говорю о том что ЛБП незаменимая вещь. Да,так оно и есть, я не отказываюсь от своих слов.

Но давайте сегодня попробуем найти короткое замыкание без его использования. Только мультиметр, паяльник, фен и схема.

Интересно? Погнали.

Вы скажете, как это без ЛБП? Ты же в первую очередь подключил к нему. Да, но при подключении родного БП он бы просто ушел в защиту, что так же говорит о коротком замыкании.

Первым делом, насколько мы помним, идём шерстить входящую цепь с контроллером заряда.

Проверяем нет ли короткого замыкания на входе питания.

Здесь у нас всё отлично, сопротивление уходит в бесконечность.

Теперь двигаемся к контроллеру заряда и линии 19V вокруг неё.

Как его найти на глаз? В 95% случаев это не так сложно, это шим, недалеко от джека подключения питания, рядом с которым обязательно будет один-два мосфета на входе, пара мосфетов управления батареей, токовые датчики. Такие места бросаются в глаза, опытные инженеры меня поймут, а начинающим могу сказать что после десятка ноутбуков вы тоже их будете находить на плате сразу)

Вот наш шим с обвязкой. Обвёл мосфеты, датчики тока и другие элементы о которых сказал выше

Информация для новичков:

Обратите внимание на обозначение элементов. Не всегда все элементы можно подписать прямо под компонентом, просто не хватает места. Они мелкие, их много, и для шелкографии не остается места. Поэтому часто делают сноски с расположением элементов. На данной плате около шима заряда они сделаны так: обозначены буквами места, и сделаны сноски. Буквы и M и L.

Так, теперь давайте посмотрим по схеме как выглядит наш участок и что там вообще за элементы.

Пикабу картинки же увеличивает по клику?)

Итак, мы имеем чарджер OZ8681 от компании O2Micro. Данный шим не имеет аналогов, поэтому при его неисправности нужно будет менять только на такой же.

Давайте проверим на какой же линии у нас кз.

Нетрудно догадаться что это будет линия 19V +VIN.

Ну что ж, так как мы сегодня занимаемся бредом работаем без ЛБП, давайте отрезать интересующие нас участки и искать короткое замыкание.

Отрежем наш чарджер OZ8681 и замерим что же у нас на нём.

Для это открываем схему и смотрим что нужно убрать

Отрезаем эту линию от ШИМа и смотрим с какой стороны у нас короткое замыкание, на шиме или на линии +VIN. В данном случае у нас короткое замыкание всё-таки на +VIN, не повезло с первого раза))

Тогда открываем схему и вбиваем в поиск (ctrl+F) наше +VIN и смотрим кто у нас питается на этой линии.

Устроили себе геморроя без ЛБП) Зато это хорошая закалка для изучения схем.

Итак, эта линия у нас идёт на питания матрицы

Питание ШИМа дежурных напряжений

На шим RT8238AGQW, формирующий напряжение 1.05V

Шим питания процессора NCP6131S и связанные с ним ключи PWM, CORE и GT

Думаю, смысл уловили… Как видно во всех кусках схемы можно отключить данное напряжение сняв либо дроссель, либо резистор.

Скажете долго? Несомненно да! Поэтому я и говорю о пользе ЛБП))

А при таком способе вам либо повезет и вы найдете с первого раза проблемное место, либо проблемное место будет в самом конце…

Мне же можно сказать повезло, и при снятии дросселя PL13, который стоит в питании +VIN_VCC_GT я получил короткое замыкание со стороны ШИМ PU10 NCP5911 и его обвязки

Снимаем верхний ключ PQ43, ШИМ PU10

Измеряем сопротивления на выводах шима и ключа,убеждаемся что на матплате все в норме, а вот шим и ключ в КЗ, ставим новые.

Проверяем что кз на линии ушло, пробуем запускать

Вуаля! Есть запуск!

Меняем клиенту в подарок Pentium B960 на i3-2350M, а то негоже сидеть на таком проце в 2018 году. Собираем, тестируем.

Ремонт окончен.

Какие же выводы можно сделать? Без ЛБП найти короткое замыкание иногда возможно. Но это сильный геморрой и отнимает много времени. Зато новичкам полезно покопаться с мультиметром и схемами.

Оставлю ссылку на гугл диск со схемой и Boardview к ноутбуку, может новичкам будет интересно полазить и посмотреть.

И, как обычно, в конце добавлю, что я с кудрявыми руками сам ещё учусь, показываю то, как я делаю сам и как я понимаю. Что-то может быть и неправильно, так что господа мастера\инженеры не обессудьте.

Всем спасибо и до встречи.

---------------

Telegram Fenrirkas

E-mail fenrirkas@gmail.com

Екатеринбург

и о постах существуюших...

Здравствуйте всем.

Вчера я выложил пост об оборудовании для начинающих ремонтников.

Спасибо всем комментаторам которые подсказывают альтернативы или лучшие варианты. Вместе мы развиваемся и делимся опытом, что является целью моих постов. Рейтинг постов не важен, меня радует что больше 150 сохранений поста, значит информация и вправду была полезна. Спасибо!)

Сейчас у меня практически готов интересный пост о ремонте ноутбука HP G6 на платформе Quanta R13 и поиске короткого замыкания без ЛБП. Он выйдет в понедельник.

Это небольшой анонс.

И главная тема этого поста.

В нашем сервисном центре рабочие места оборудованы видеозаписью. Помогает и нам оставлять на будущее записи интересных ремонтов, и так же в решении спорных вопросов с клиентами. Так вот.

Вам будут интересны посты где выложен процесс ремонта ноутбуков? Без комментариев, просто сам процесс с кратким рассказом в текстовом виде о платформе, проблеме и в чем было её решение?

Просто не знаю сколько полезности такие видео могут принести, и могут ли вообще.

Интересно Ваше мнение. По комментариям всё пойму)

Всем спасибо и до понедельника)

-------------------
