Серия «Смотрим сопутствующие к 3д печати вещи»

Всем доброго времени суток.

Речь в статье пойдет о новой (относительно) разработке от многим известной компании НИТ. Ребята уже давно на рынке, производят огромное количество разных пластиков для 3д принтеров. Некоторые из которых есть только у них собственно. Вот ссылка на сайт для ознакомления.

Теперь немного предыстории, кому не интересно, пропустите абзац. Основное мое место работы - госпиталь. Работаю я инструктором ЛФК. В какой то день моего коллегу отправили на конференцию и там были представлены Ортонит - ортезы. Когда он привез брошюру, меня крайне заинтересовало данное изделие, потому что в моей профессии часто необходимы ортезы, туторы и подобные вещи. В брошюре было все интересно и подробно расписано как пользоваться и какие преимущества дают данные изделия. К сожалению она у меня где то затерялась, поэтому без фото. В общем надо приобретать подумал я. И вот

По инструкции предполагается положить ортез в горячую воду на 5-10 минут, после чего ортез станет в меру мягким и его можно будет сгибать по форме ноги пациента. На столько большой ванны с горячей водой в кабинете лфк само собой нет. Так же по мануалу было указана возможность использовать фен (для сушки волос вполне подойдет).

Решили испробовать: Пациент около 45 лет. Открытая черепно мозговая, левосторонний гемипарез (парализована левая сторона, имеются небольшие движения). Колено совсем не держит нагрузки и при принятии вертикального положения невозможен упор на левую ногу в течении более чем секунды. Соответсвенно риск, банально, упасть.

Первая проба пера. Грели строительным феном (делать это надо было с осторожностью конечно), после чего гнули непосредственно по ноге пациента. Ортез чуть не догрели, так как боялись сплавить (легко плавится к слову), и форму повторили не совсем корректно. Опять же, так как делали это первый раз, у меня были опасения ожога или других непредвиденных последствий, поэтому все делали с осторожностью.

Что могу сказать по итогу?
Ортез, даже с учетом наших с коллегой кривых рук, сел хорошо и дал достаточно жесткости для того, что бы пациент начал ходить более уверенно и правильно. Походка стала более прямая и спокойноая, хромота уменьшилась, как и упор на трость. На текущий момент уже пациент в таком ортезе не нуждается.

Далее пошли эксперименты над коллегой. Целью была проверка прочности ортеза. Вес испытуемого около 80кг. Взяли фен, прогрели, приложили, затянули.

Затягивали целенаправленно на штаны, грели сильнее чем в первом случае. Не обожглись, ортез я гнул голыми руками, без перчаток. Не сказал бы что разогрели до горяча. Он вполне гнется просто теплым.
По жесткости со слов коллеги: "Держит отлично, есть возможность расслабить ногу, полностью взвалив все 80кг на ортез." Изделие не треснуло, не сильно прогнулось, комфортно приняло форму ноги вместо со штанами.
Немного про сам пластик: гладкий, в меру гнущийся под нагрузкой, не натирающий кожу (со слов первого пациента). После нагрева достаточно медленно затвердевает. Есть достаточно времени на подгонку. Единственное что сделано отвратительно - липучки. Вот они то как раз натирают и распушаются. Держат хорошо, но качество крайне посредственное. Но тут не совсем к производителя пластика претензии. Но я уже об этом написал ребятам непосредственно и они планировали данный косяк исправить.

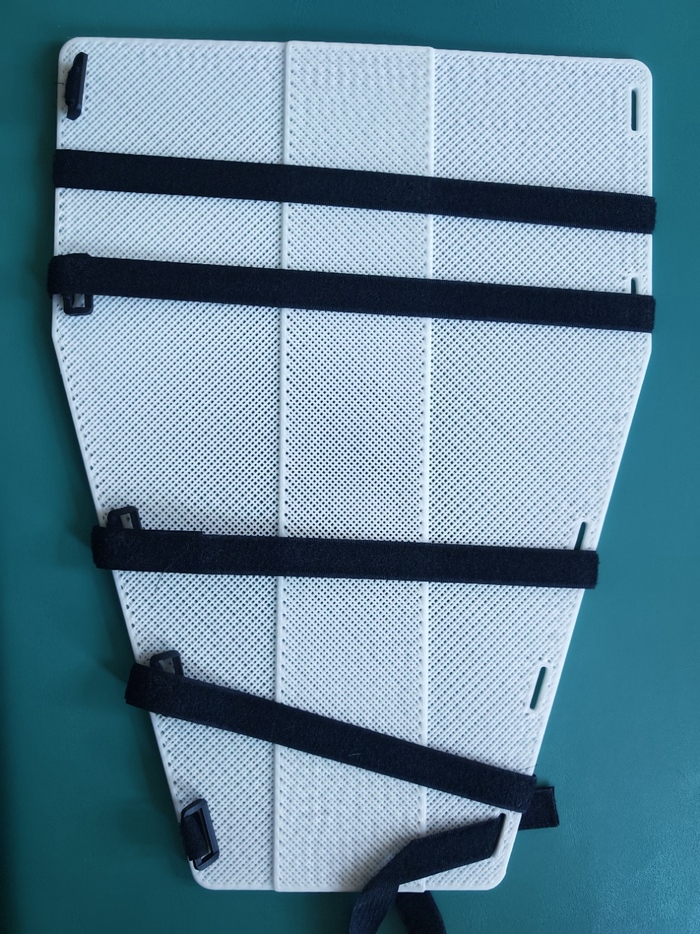

Про то, как напечатан ортез. Печатается он соплом в 0.8-1мм, производитель говорит, что меньше может забиваться. Температуры печати около 235. Печатается очень жирными линиями с большой высотой слоя. Тут про точность речи не идет, в таких изделиях это совсем не нужно, потому и такие настройки.

На текущий момент ортезов в продаже я не наблюдаю, возможно в розницу они уже не продаются. Ссылка на пластик.
Про сам пластик я ещё напишу отдельно, пока тестирую)

P.S. Тапками не кидайтесь, почти год статьи не писал, работы много, времени мало, сил нет)

Всем доброго времени суток.

В этой статье расскажу об опыте использования, плюсах и минусах сушилки Sunlu S4. Данная сушилка у меня первая в эксплуатации. Других только в руках держал, так что не кидайте тапками.

По характеристикам на данную сушилку:

1. Вместимость: 4 катушки по 1кг

2. Потребляемая мощность: 350w

3. Максимальная температура: 70 градусов Цельсия

4. Габариты: 458*218*312

Сушилка достаточно большая и расчитана все таки на фермы или для фанатиков печати типа меня)

Внешне

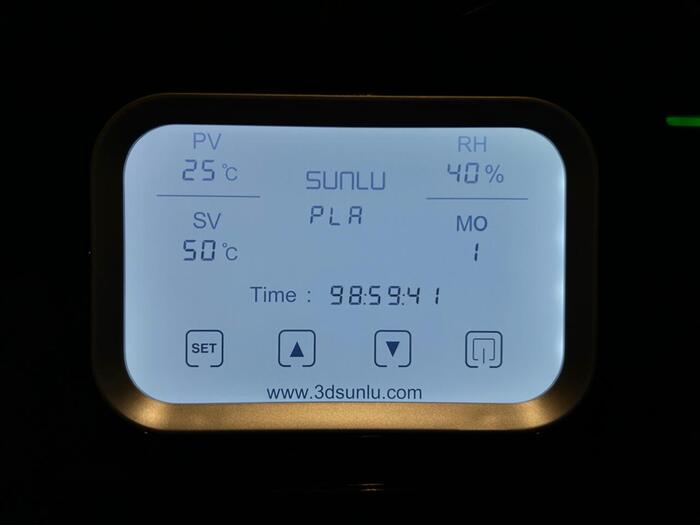

Отдельно хочу подметить монохромный сенсорный большой и отзывчивый экран:

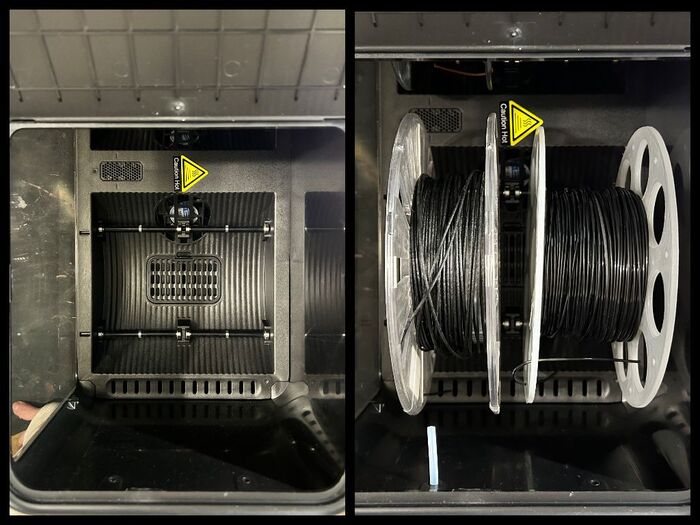

Внутри

Катушки внутри стоят на прорезиненых валах, валы в подшипниках. Максимальная ширина катушки предпологается 75мм. Но никто не мешает широкую катушку поставить сразу на два места, если есть такая необходимость . Вращение катушки достаточно плавное, но когда остается пластика менее 100гр, она уже начинает немного прыгать на легких бабинах. Не критично, так как остается на месте все таки.

Так же внутри под пластиком имеются отсеки для силикагеля. Отсеки небольшие, но в целом хватит.

Боковые стенки на 3/4 сделаны из абс пластика. Передняя стенка прозрачная, выполнена из акрила. Увы через какое то время она будет выглядеть исцарапанной, но если бы там стояло закаленное стекло, цена на сушилку была бы выше мне кажется процентов на 20%.

Само дно выполнено скорее всего из силумина с тефлоновым покрытием( по крайней мере я так думаю). Надеюсь это хорошо с точки зрения длительной эксплуатации, так как материал хороший и стойкий, но не к ударам точно. Все пользуются кранами, думаю понятно что я имею ввиду.

Крышка выполнена из АБС пластика (предположительно) с удобной защелкой. Закрывается довольно плотно, но не герметично.

С каждой стороны у принтера умеются по 4 фитинга (два вертикальных, два горизонтальных). Фитинги сквозные, трубку можно углубить внутрь на сколько это необходимо (2-3 см выше крыши). Сам фитинг фиксируется металическими фиксаторами, или, если у вас есть, синие фиксаторы, как стоят на фитингах вашего 3д принтера. На случай утери, пластиковые фиксаторы легко печатаются за считаные минуты.

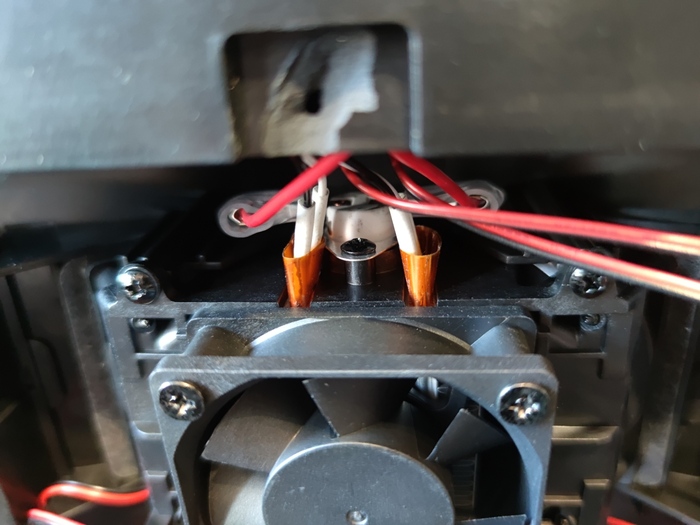

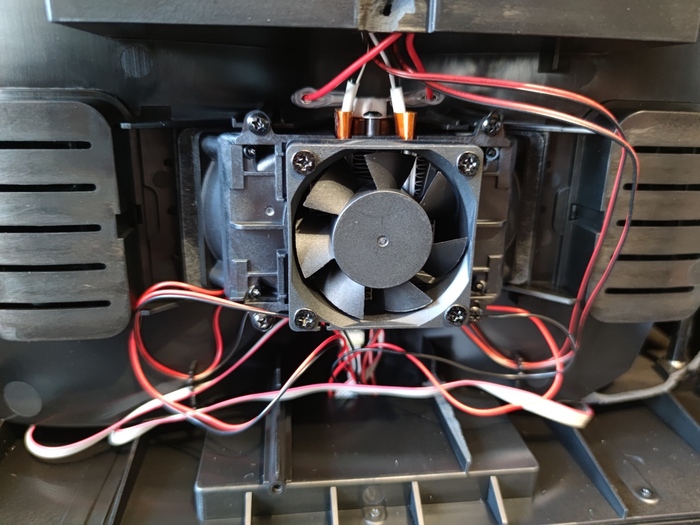

Вот так выглядит подвал.

Конструкция просто до невозможности: два нагревателя, три вентилятора и алюминиевый радиатор. До самой платы не лез, так как боюсь что нибудь сломать. Да и не думаю, что там может быть что то интересное.

Пока откручивал нижнюю крышку, оторвалась стойка. Собственно исходя из "среза" был сделан вывод о материале. Сами винты закручены с синим фиксатором резьбы. Ко всему прочему это не винты, а саморезы. Решение странное. Низкая доля вероятности, что вы туда сможете залезть без повреждений этих самых стоек.

Теперь что касается возможностей: возможность сушить при максимальной температуре 70 градусов Цельсия, с установленным таймером автоотключения самой сушилки. Таймер выставляется вплоть до 100 часов, чего хватит с головой, что бы высушить "сложные" пластики, типа полиамида (nylon).

Собсвенно зачем мне и нужна данная сушилка в большей степени - печать нейлоном. Так же имеются пластики, вобравшие в себя воду, такие как pla, petg и abs, но из достаточно высушить разок и положить до времен, когда они вновь не понадобятся.

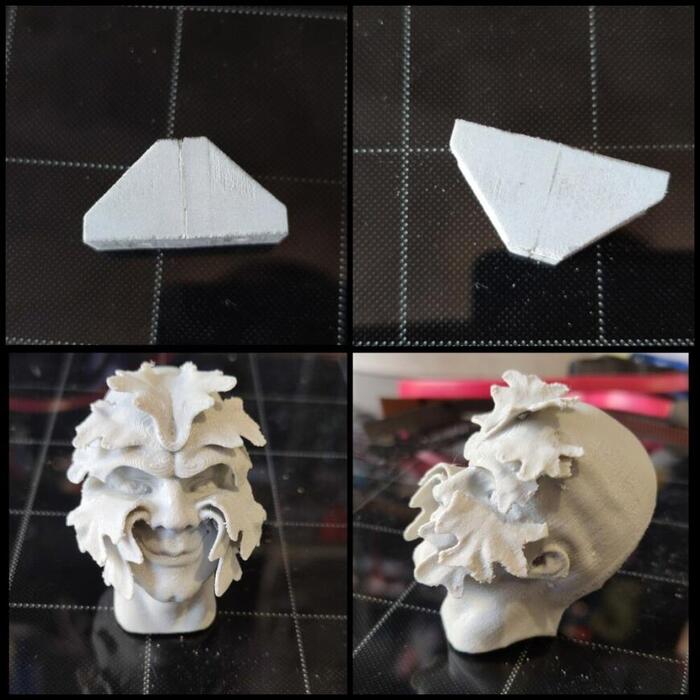

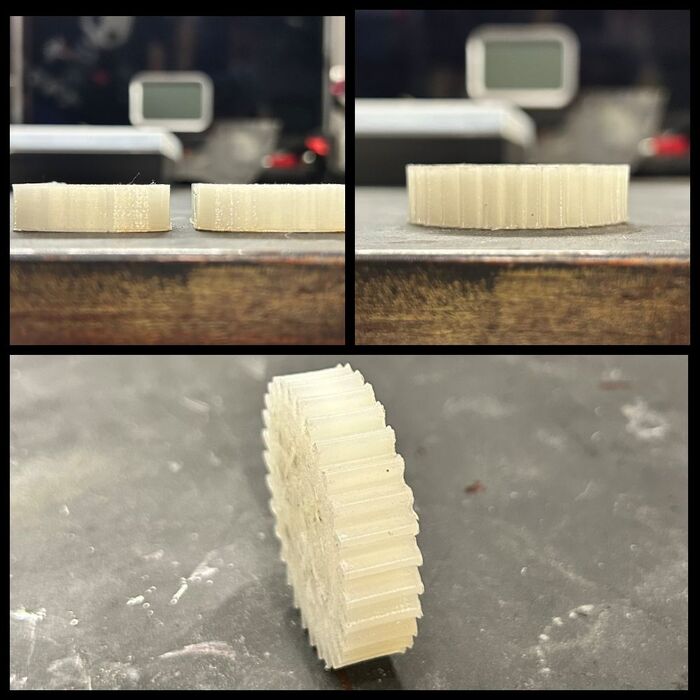

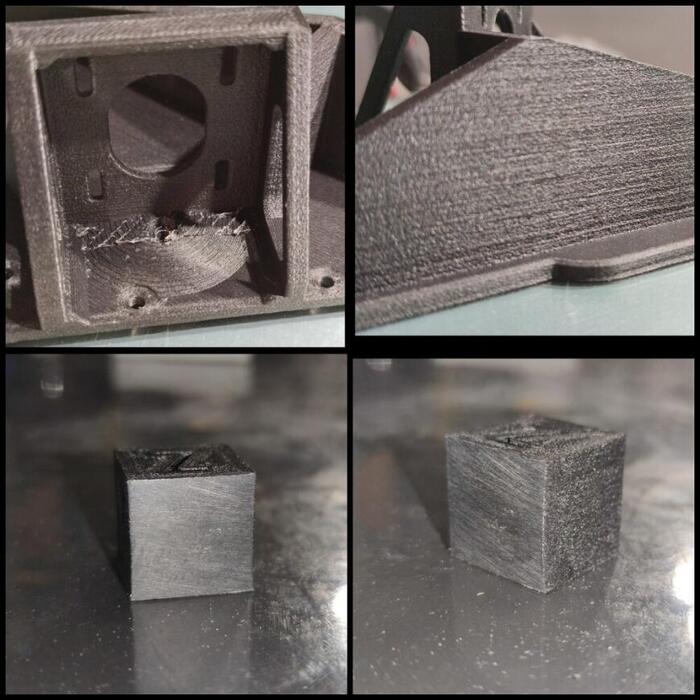

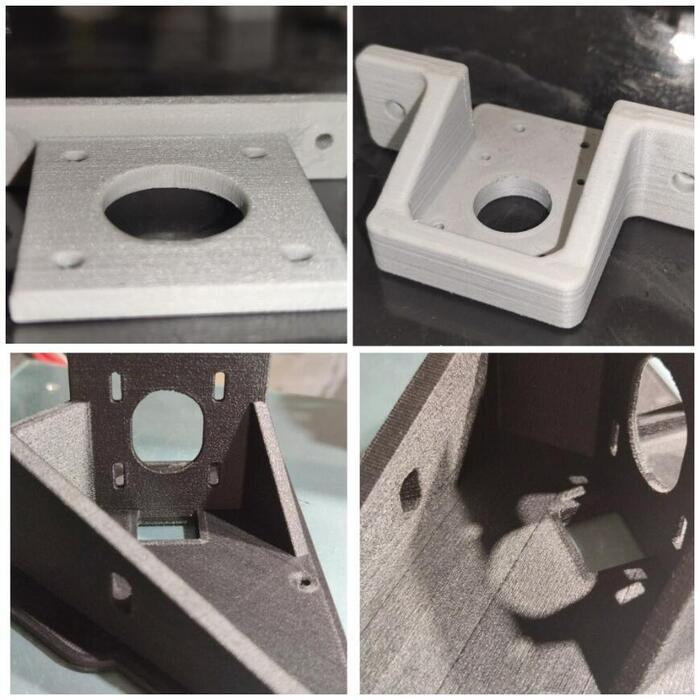

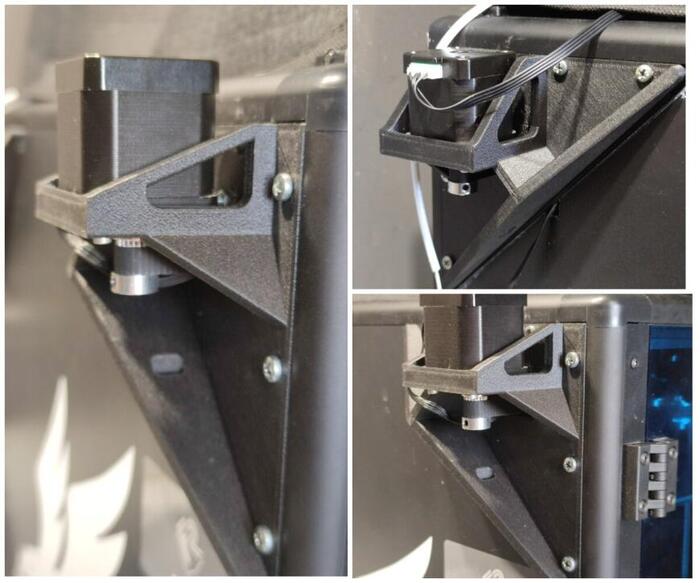

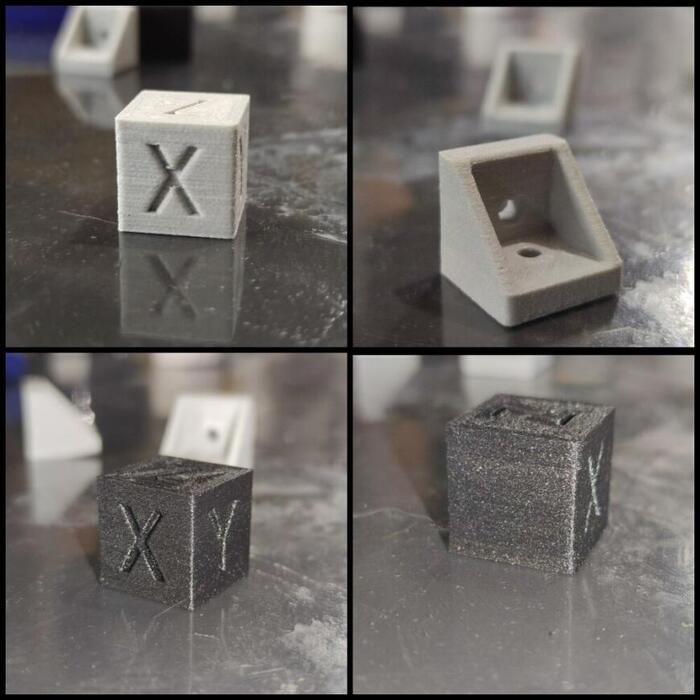

Примеры печати nylon (на качество самой печати не смотрите, печать условно пробная, для проверки сухости пластика. Печатал на flyingbear reborn 1 версии при температуре стола 130 попугаев, температурой сопла 270 с клеем бф2):

В итоге: мне почти все понравилось.Качество исполнения хорошее, собрано так, что не разобрать. Греет и сушит отлично. НО: занимет крайне много места. Мне кажется куда более логично было бы расположение 4 катушек как у амс систем, то есть в одном направлении. Но все наверное зависит от фермы и расположения самих принтеров. Второе что бы мне хотелось, так это максимальную температуру поднять до 80-90 градусов. Не знаю возможно ли это технологически, но сушить тот же нейлон при температуре 80 куда эффективнее и быстрее. Тем более что пластик намотан на катушку из абс пластика, который выдерживает до 100-110гр. Катушки из картона так же бы выдержали. 3-я придирка - хотелось бы конструкция болеее разборную. Почему нельзя было нарезать резьбу и все собрать на те же винты м3? Я понимаю, что это лишний шаг в производстве, но все же. И наконец в 4-х. Акриловое окно после снятия пленки в товарном виде проживет от силы до первого касания тряпки для протирки пыли.

По цене: 14тр с российских складов Алиэкспресс. Так же продается в московских магазинах, но ценник уже тысяч на 5 дороже. Как обычно, причины тому не известны)

На момент написания статьи места данная сушка свое так и не нашла из за своих габаритов, хотя она уже у меня месяц)

Спасибо всем за внимание, удачи и успешной сухой печати)
