О! И я похожий сделал. Только гидравлический. Смонтировал на тракторной телеге чтобы можно было туда мешки с зерном/удобрениями загружать и потом в поле на сеялку выгружать. Работает от такого же дистанционного пульта, привод гидравлики от гидросистемы трактора. Электроника это беспроводной блок управления ворот с Озон.
Грейферный захват для мешков.
Крепление крана к телеге на трёх растяжках
Гидроцилиндр подъема стрелы.
Блок управления, принимает сигнал с пульта и подает напряжение на распределитель.
Блок управления с пультом двухканальный, типа такого
Все сделано из металлолома, гидроцилиндр от маркера старинной сеялки типоразмера 40х25х250.
Конструкция позволяет загрузить 2 тонны пятидесятикилограммовыми мешками за 12-15 минут, без больших физических усилий и в одиночку. Учитывая что за день во время посевной нужно загрузить и выгрузить 4-5 телег вещь получилась полезная.
Фото 2019года. Уже братья дом им строят. Сделано было мной примерно в 2007 году из подручных средств. Этим краном два дома построено. Бетон, кирпичи, черепица. Все что можно было поднять - поднимал. Гп около 100кг. Рама осталась, привод заменили на более удобный. Лист металла в основании 5мм, крепился анкерами.
Тогда же и бетономешалку сварил, фото врятли найду. Но сделана была основательно. Бочку может и убили, но корпус и привод убить было нереально.
Позапрошлым летом решал точно такую же проблему, и обошлись без вот этого всего. :)
Прежде всего - мне НЕ нужен был подъемный кран, как таковой, мне нужно было обеспечить подъём блоков и раствора на стену без особых усилий. Разница понятна? :))
Вниманию почтеннейшей публики представляется "подъемный кран из подручных материалов", для стройки.
Поднимались блоки, по 32,5 кг и вёдра с раствором.
"Кран" собирался и разбирался за полчаса, с перекурами.
Из "специальных покупок" - только лебедка на 250/500 кг по паспортной грузоподъемности, трос 12 метров.

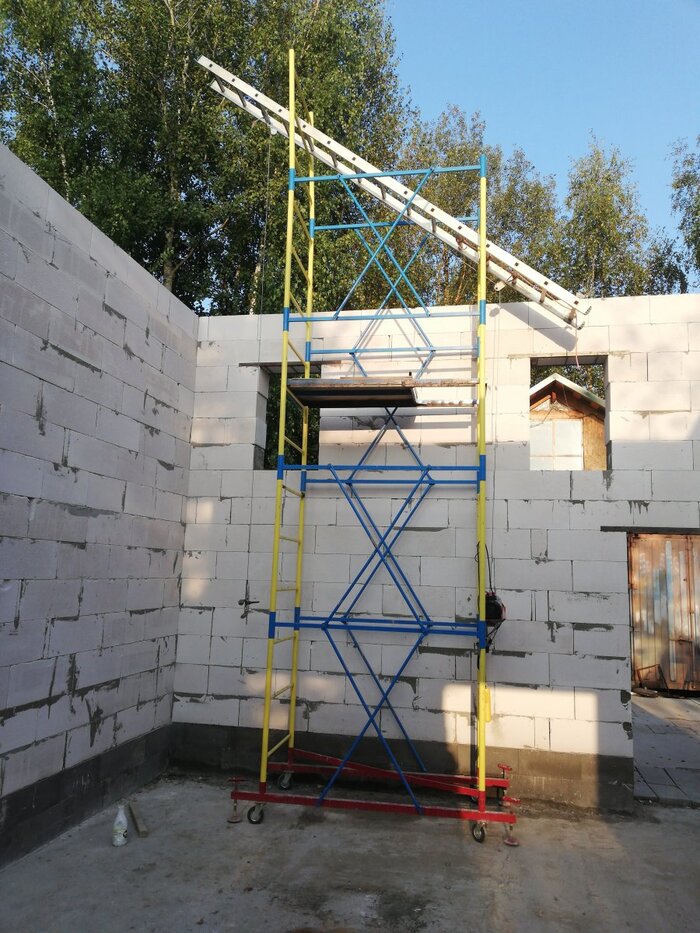

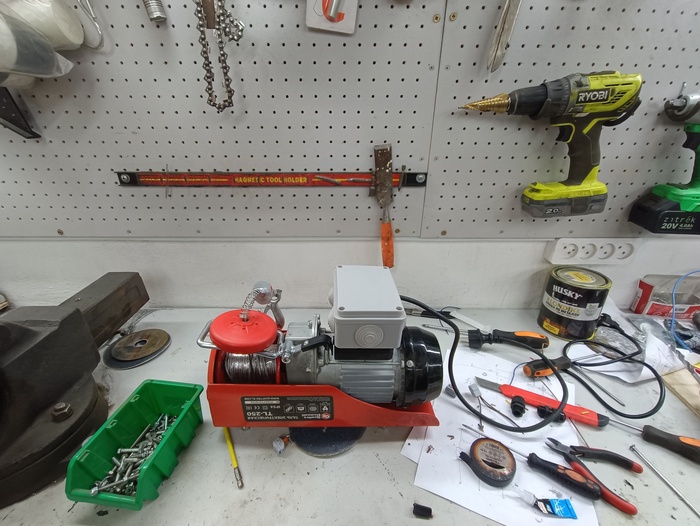

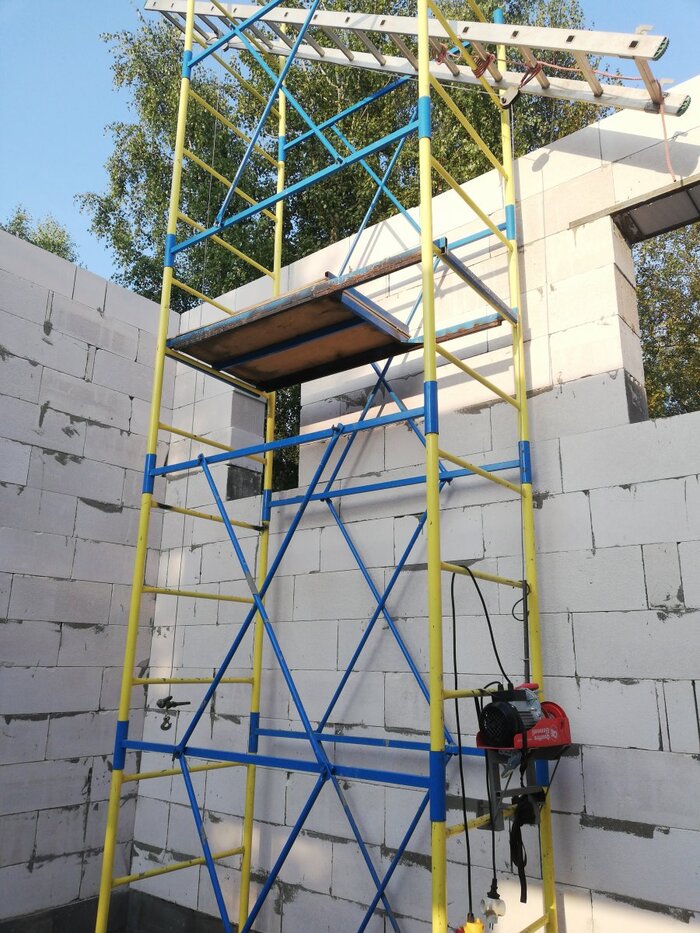

Стандартная тура, точно такая же лебедка (очень недорогая), секция от лестницы, веревки и соображалка. Плюс самодельный захват для блоков. В хозяйстве нашелся один ролик для троса, второй - в комплекте лебедки.
К лебедке по-быстрому было слеплено некое крепление из профтрубы, но в принципе можно было просто привязать.Тура имеет колеса, так что позиционирование - без проблем, плюс на туре стоит каменщик. После перемещения лучше вывинтить опоры и опереться на них.
Высота построенной стены - 4.20, но в принципе можно было и выше, при желании.
После выполнения кладки все было разобрано и далее работало по основному предназначению.
В моём посте про стройку дома многие просили обзор на кран.
Итак, решив строить дом, понял что нужно как то облегчить себе задачу по подъёму блоков. Посмотрев варианты кранов в интернете, ничего подходящего мне не нашёл. И как то сидел пил пиво, взгляд мой упал на кружку, вернее даже на руку с кружкой :-) Придумывать то ничего не нужно, всё уже придумано самой природой. Рука может дотянуться куда угодно в радиусе её охвата. Решено, делаю двуплечевой консольный кран (это я только потом узнал что он так называется).

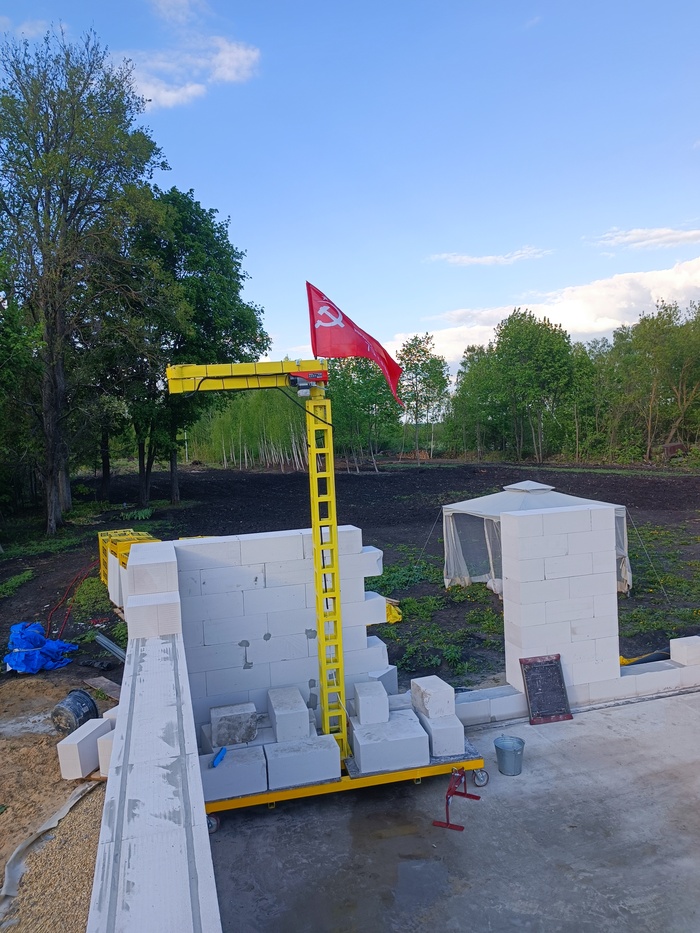

9 мая 2025

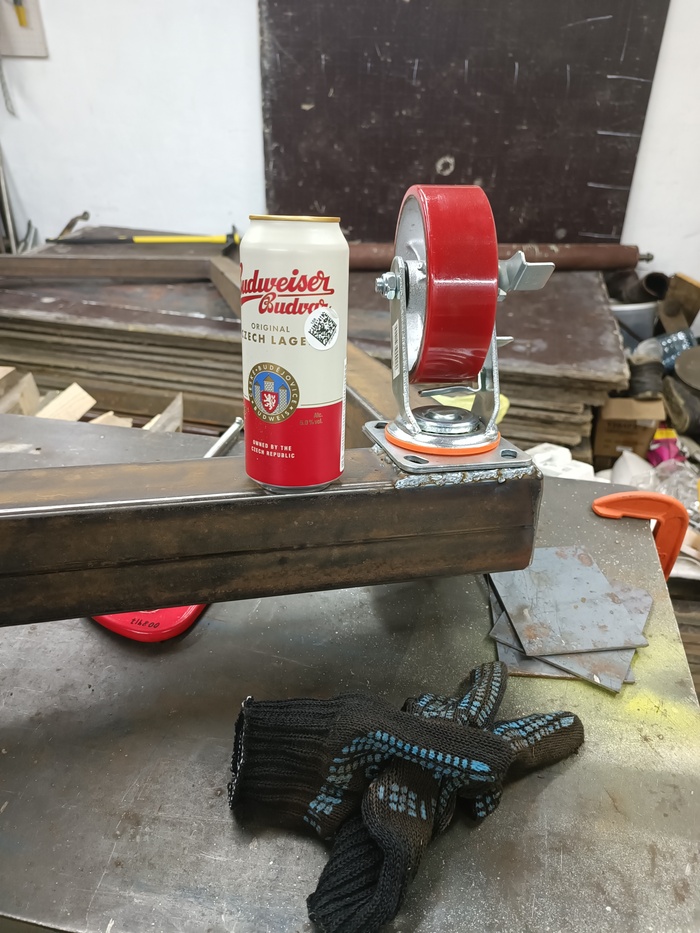

Кран состоит из основания-платформы на колёсиках для грузовых тележек, башни (сварена из профильной трубы 40х40), и двух стрел, способных вращаться ( труба 100х50, поворотный узел на автомобильных ступицах)
Посетив металоприемку нашёл там пару ступиц, скорее всего от какого-то Российского автопрома

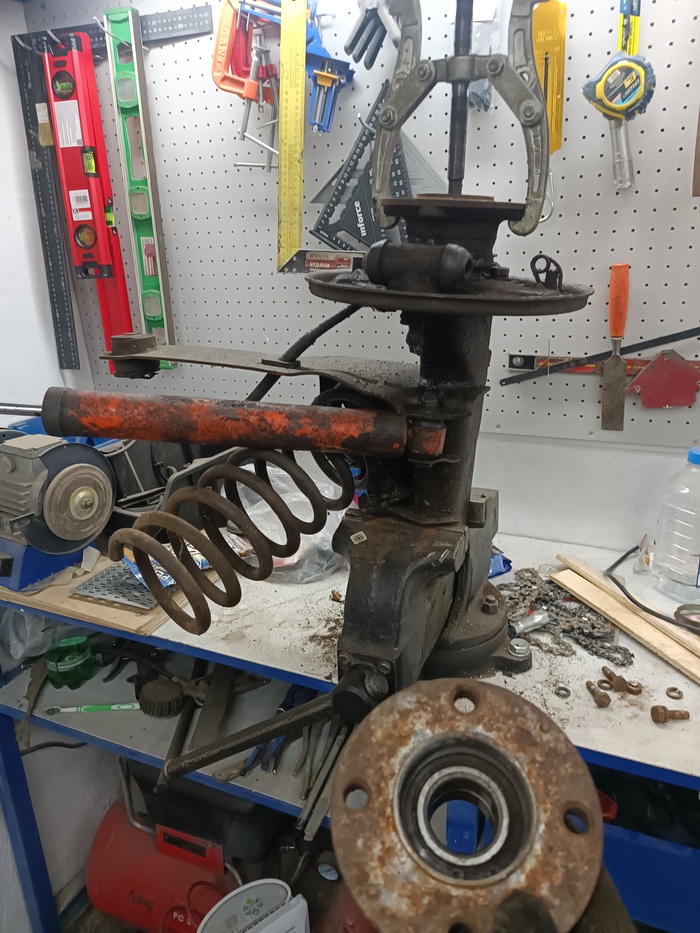

Ломаю узел на нужные мне запчасти

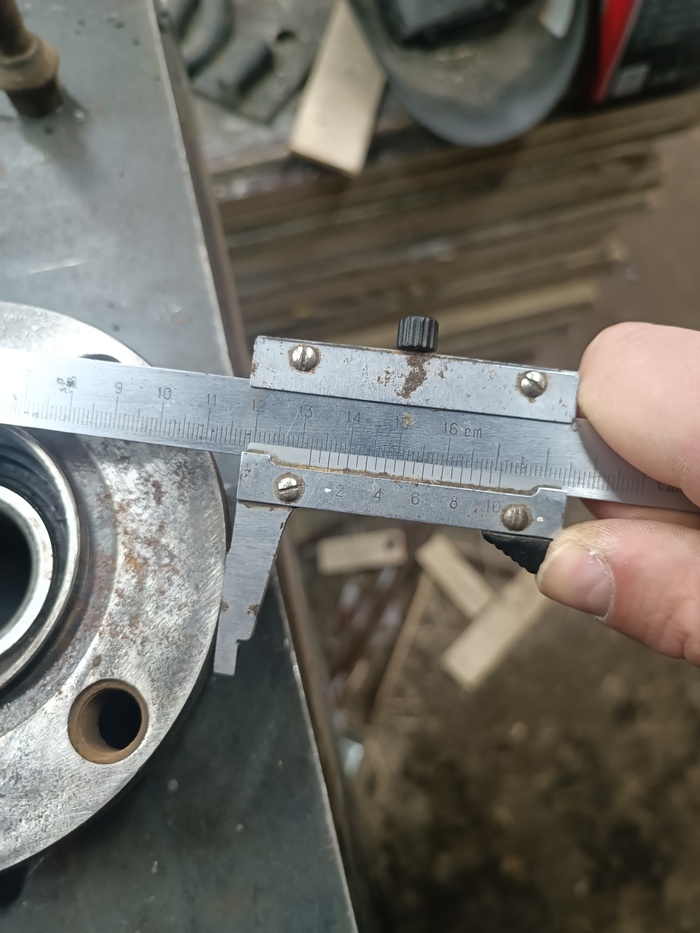

Изъяв ступицы из полной конструкции понял что подшипники там приказали долго жить. Взяв образец поехал в ближайший магазин за новыми.
Заменив подшипники начал искать толстостенную трубу подходящего диаметра, путь мой снова лежал на металоприемку :-)

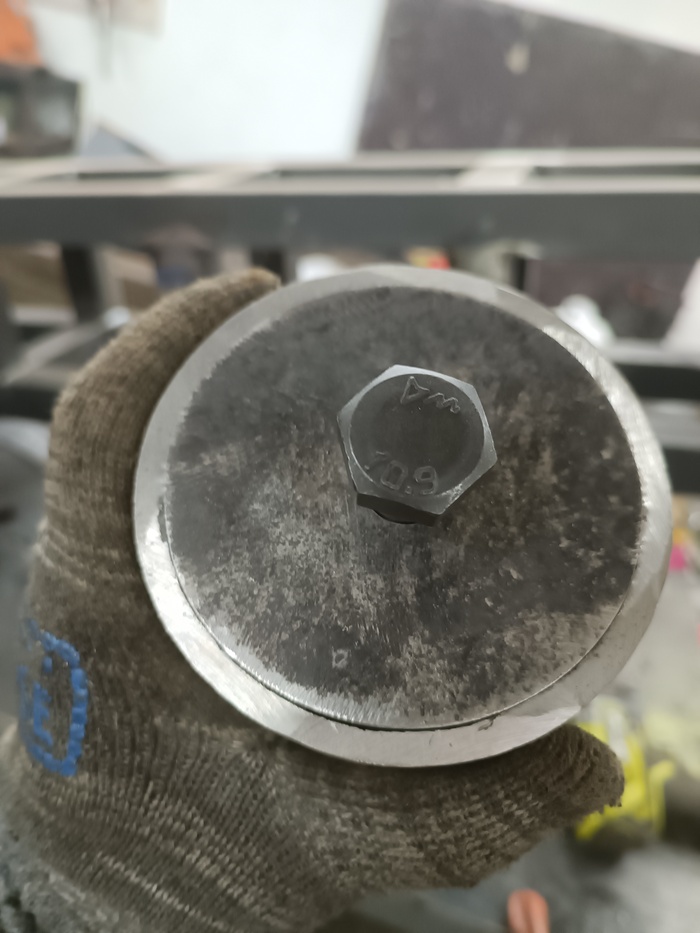

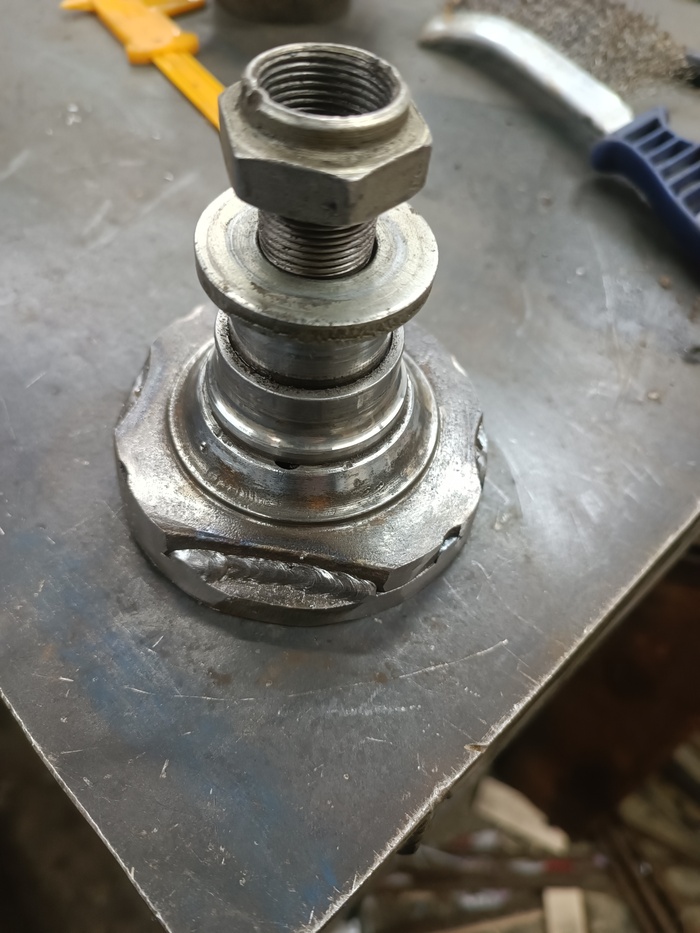

Найдя подходящую трубу, отсек всё лишнее от ступицы и так как не получился ровный круг, пришлось такой вырезать из фольги 10мм и приварить к основанию ступицы.

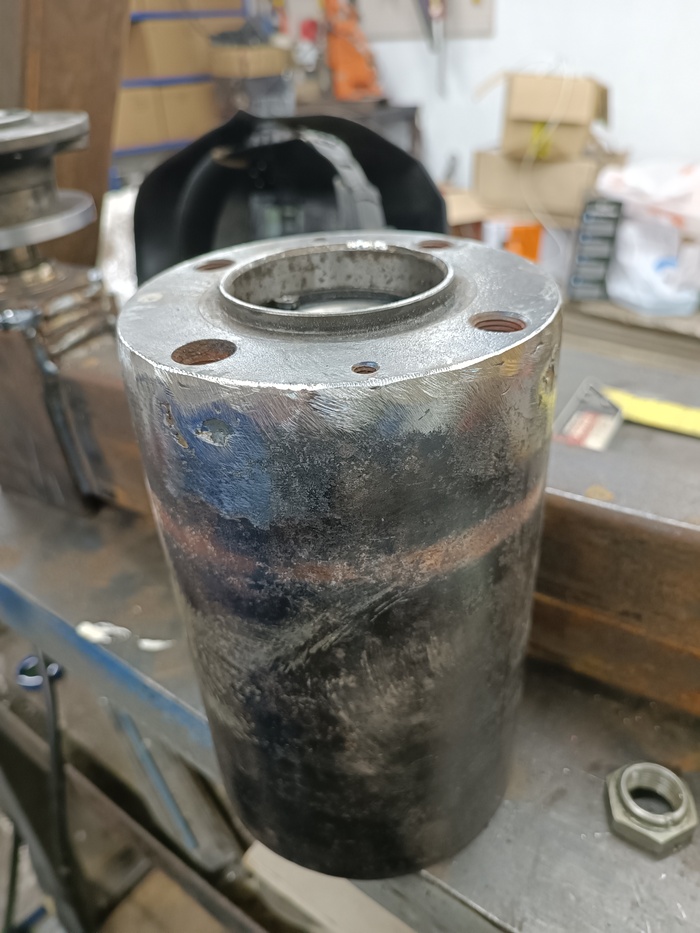

Вставляем всё это дело в трубу и обвариваем. Чтобы хоть как-то отцентровать воспользовался лазерным уровнем. Получилось не идеально, но приемлемо.

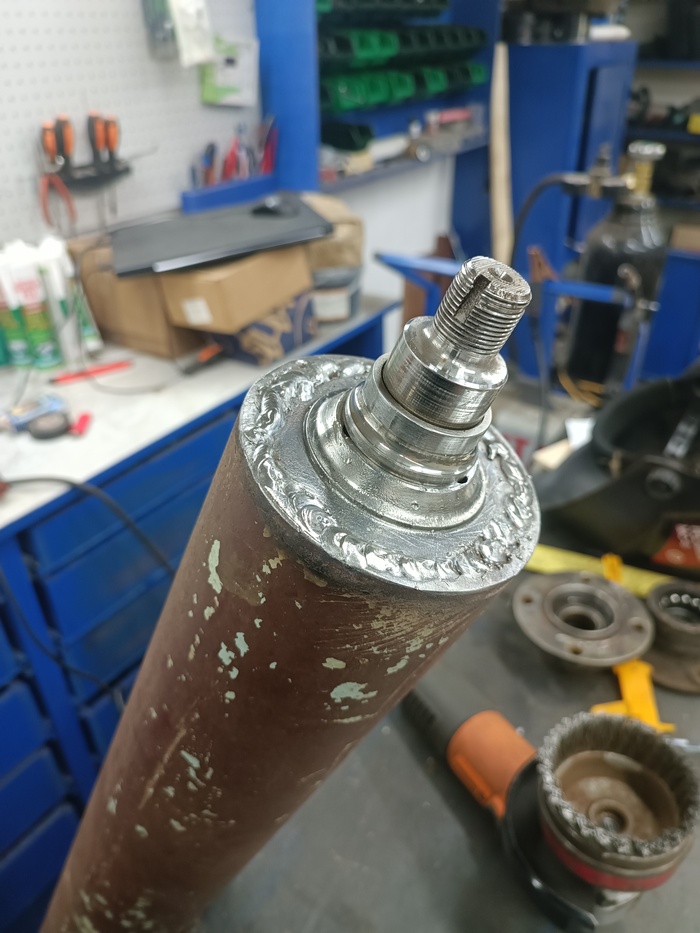

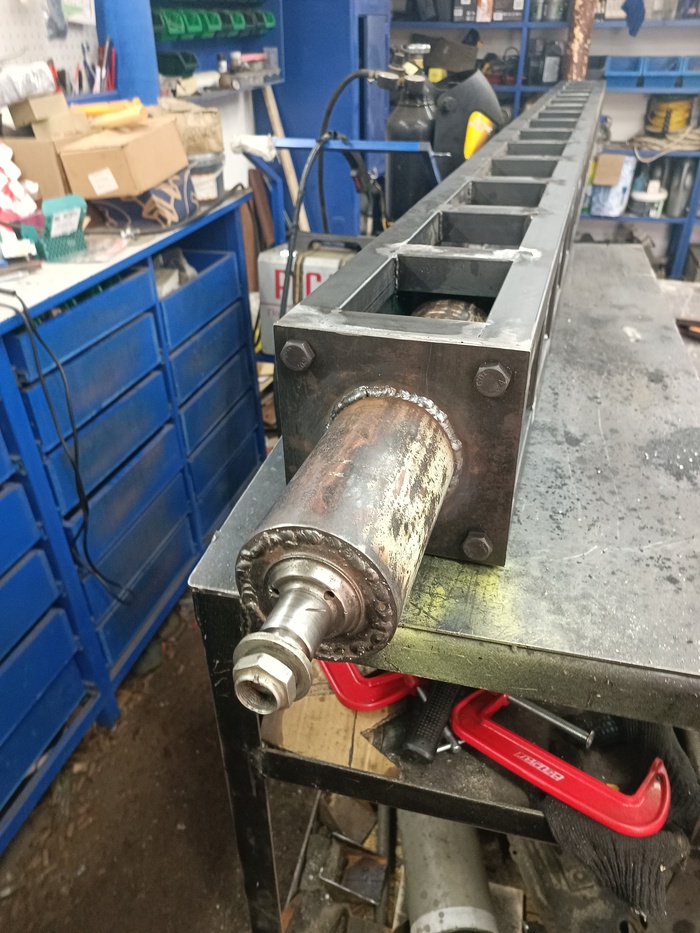

Это часть, которая будет крепиться к башне
Далее изготавливаю ответную часть. Подобрал на той же металлоприемке толстостенную трубу нужного диаметра, вставил в неё часть ступицы и обварил

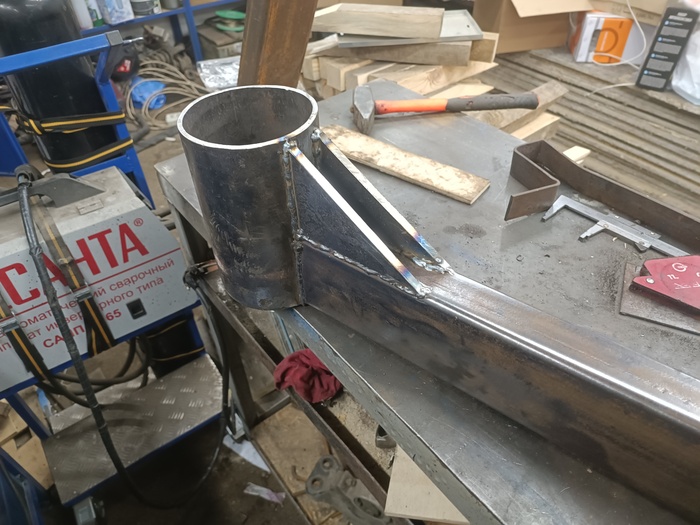

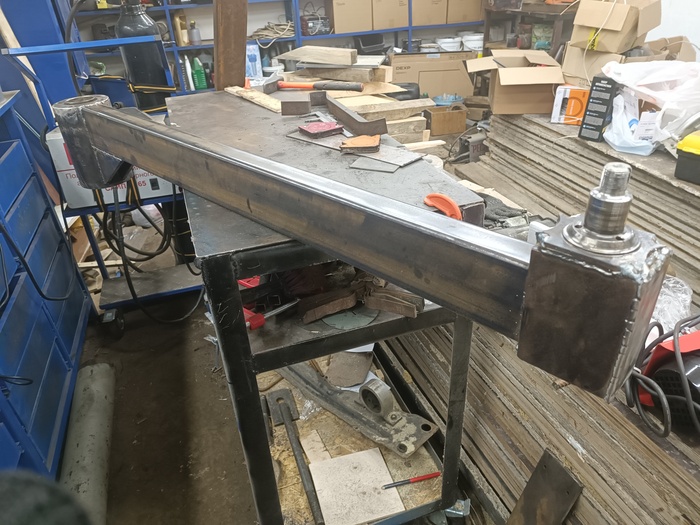

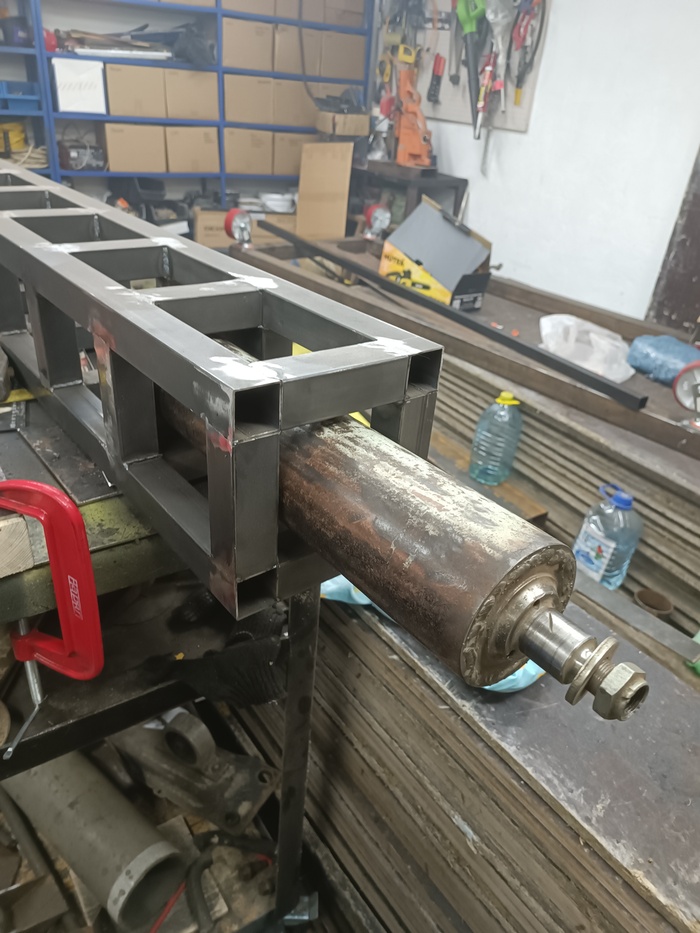

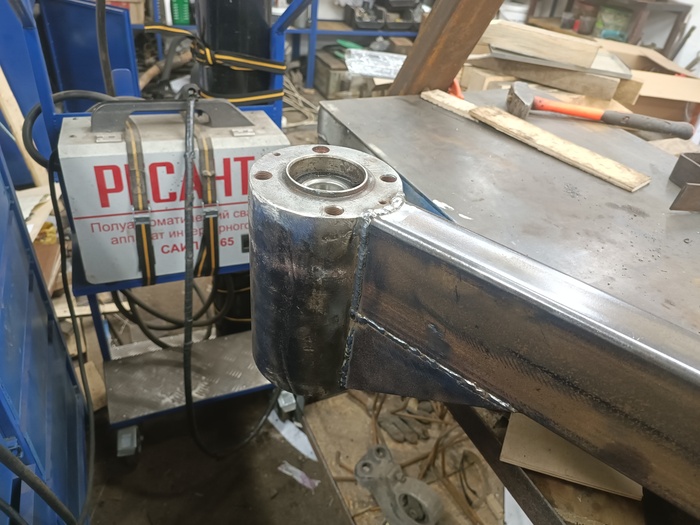

На второй конец трубы приварил палец ступицы, на него будет крепиться вторая часть стрелы. А чтобы ничего не цепляло, пришлось палец приподнять на 3см.
1/2

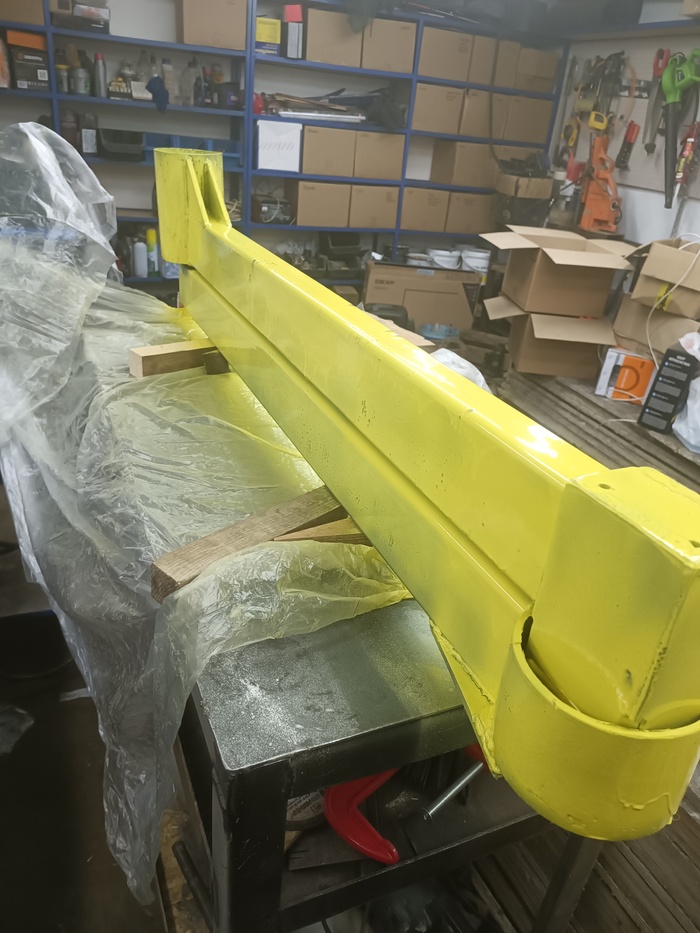

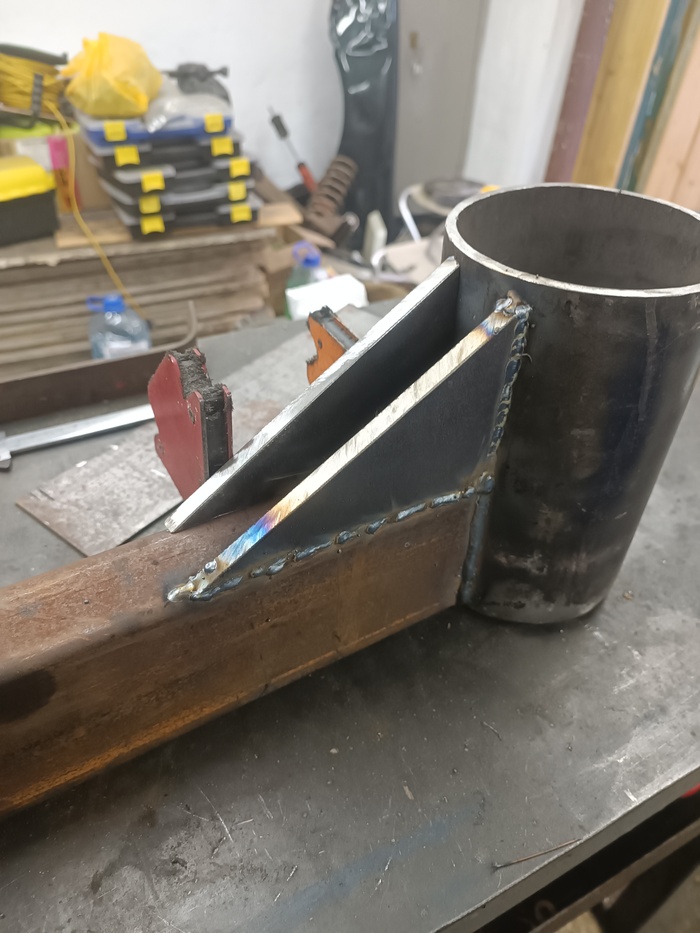

Дальнейший процесс почему то не сфоткал, но думаю смысл понятен, ко второй части стрелы приварена труба со ступицей и одета на палец с предыдущих фоток.

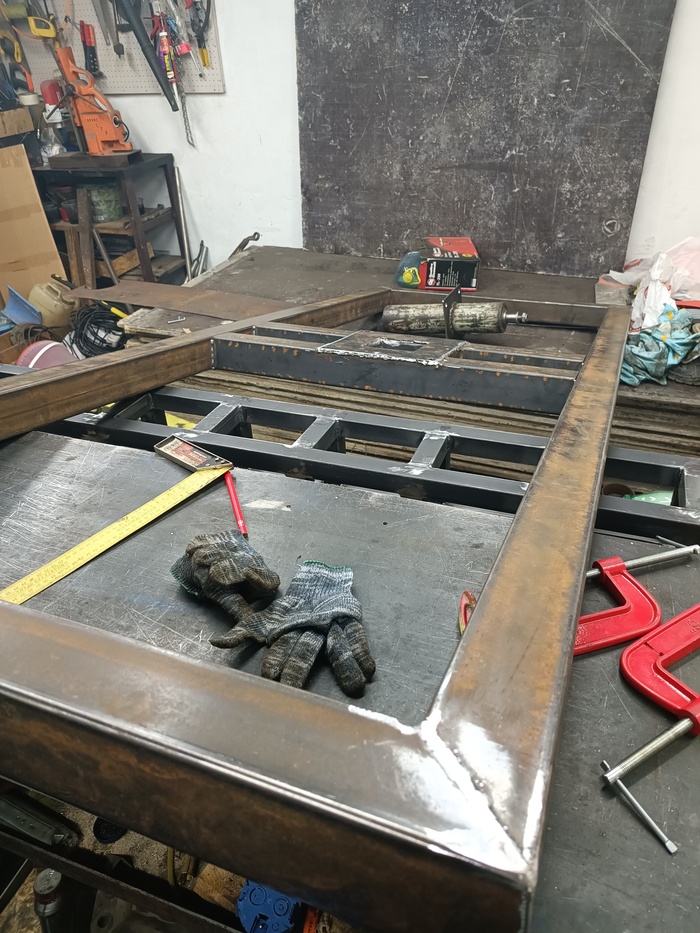

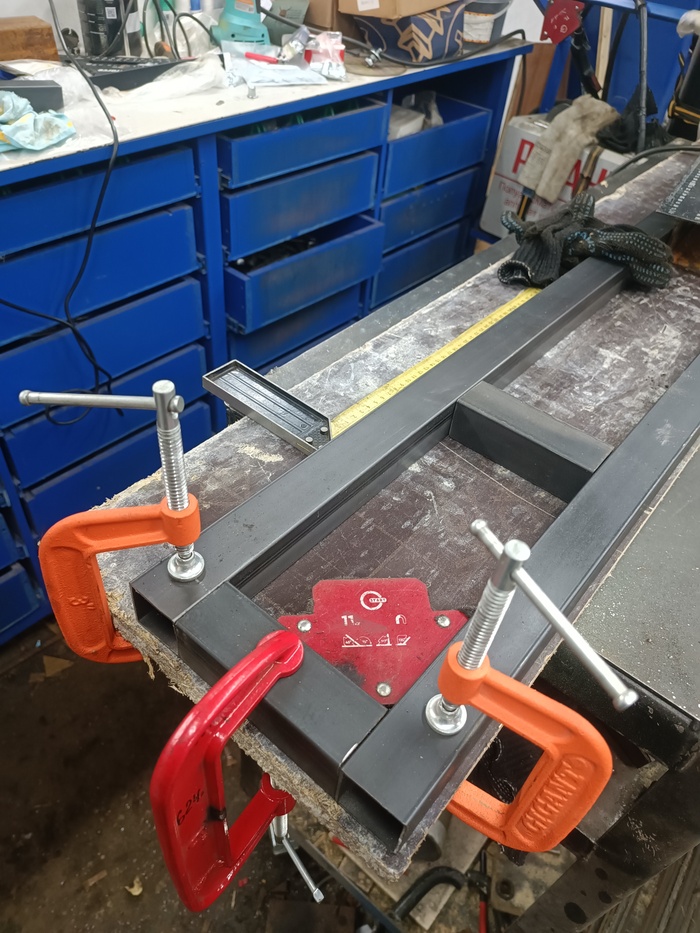

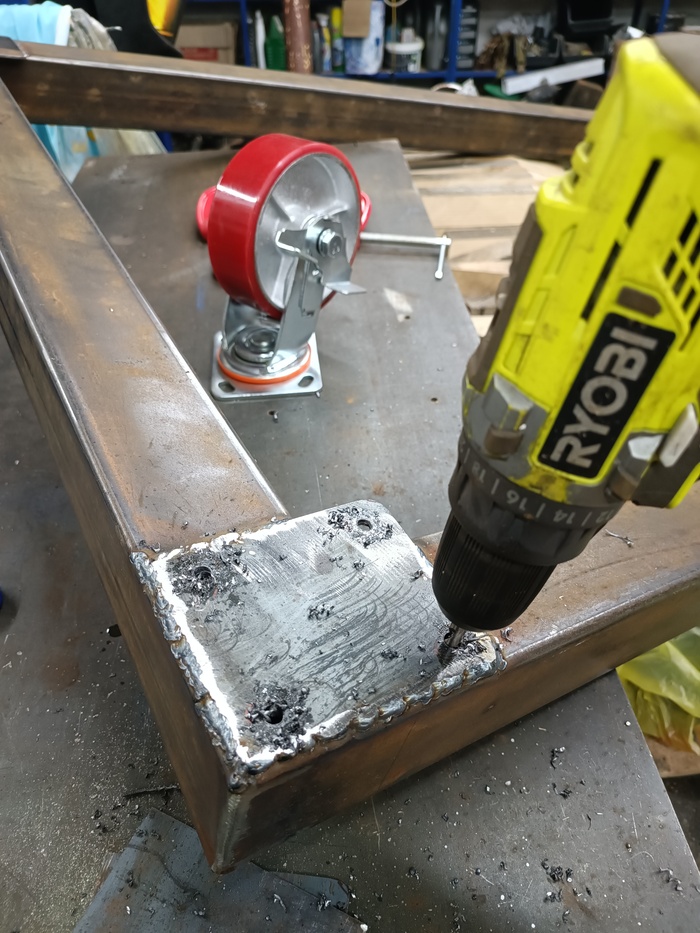

Платформа, 2400х900мм, труба 80х80 (просто была такая)
1/2

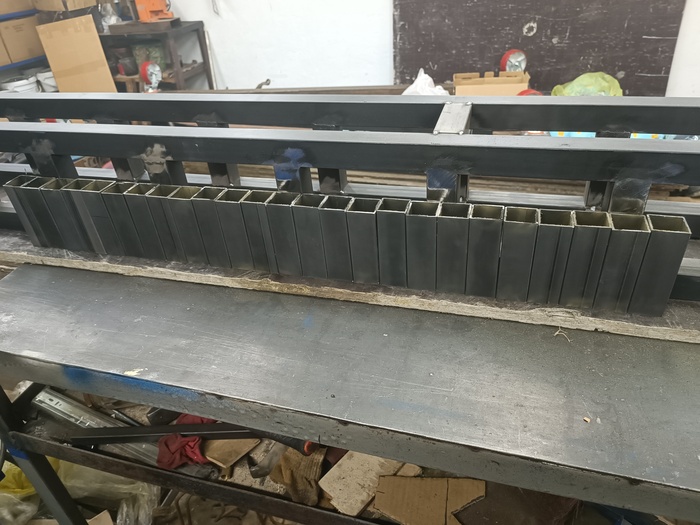

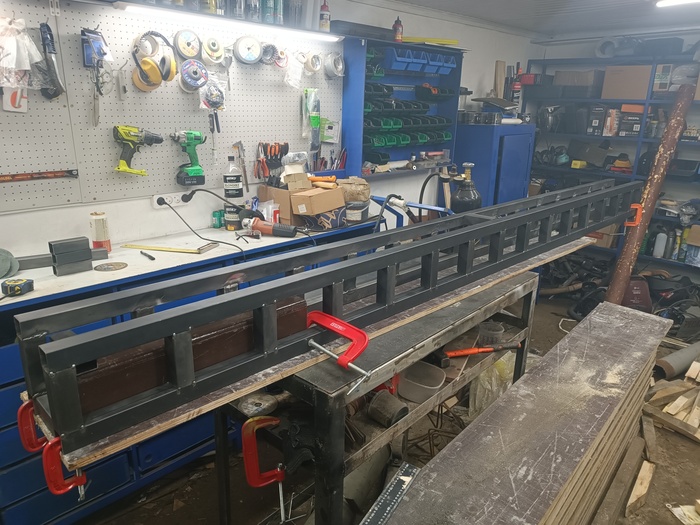

Башня. Её вполне можно было сделать из какой нибудь толстостенной трубы, но до стройки ещё оставалось время, поэтому решил сварить :-)
1/3

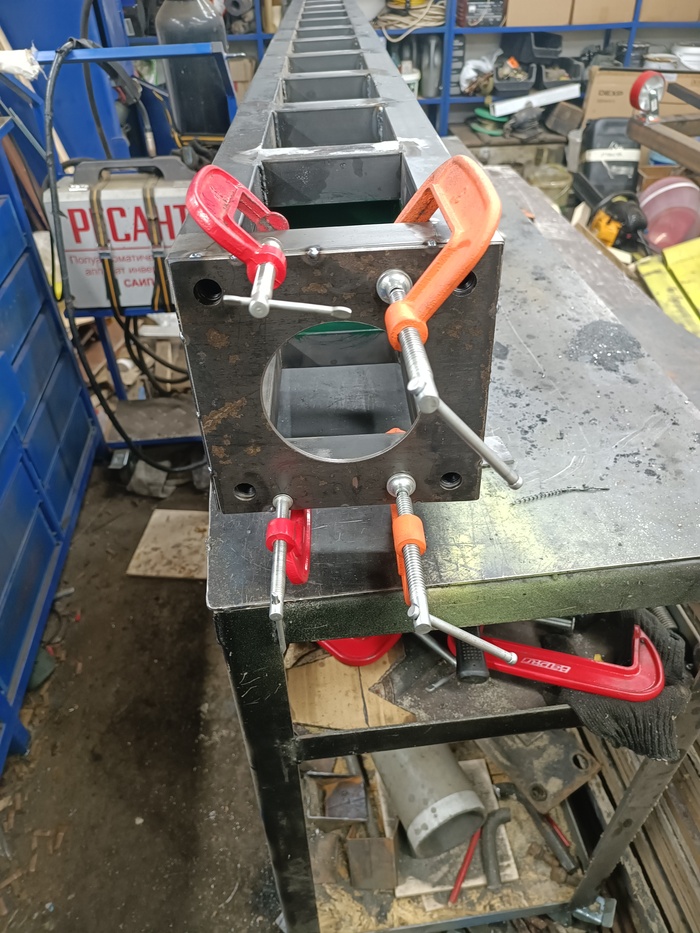

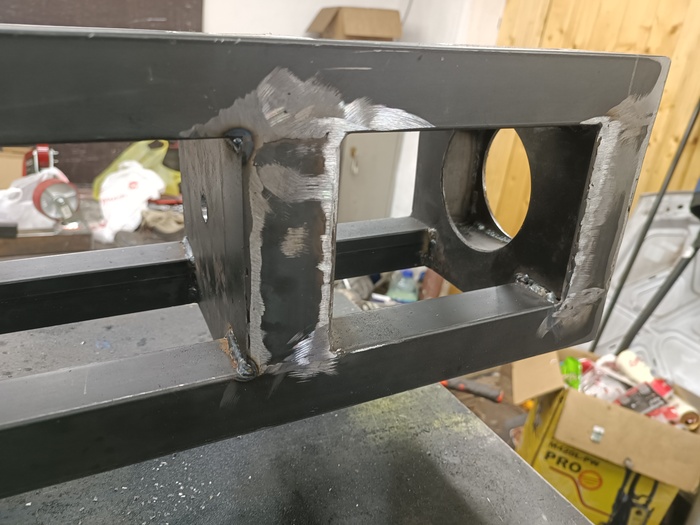

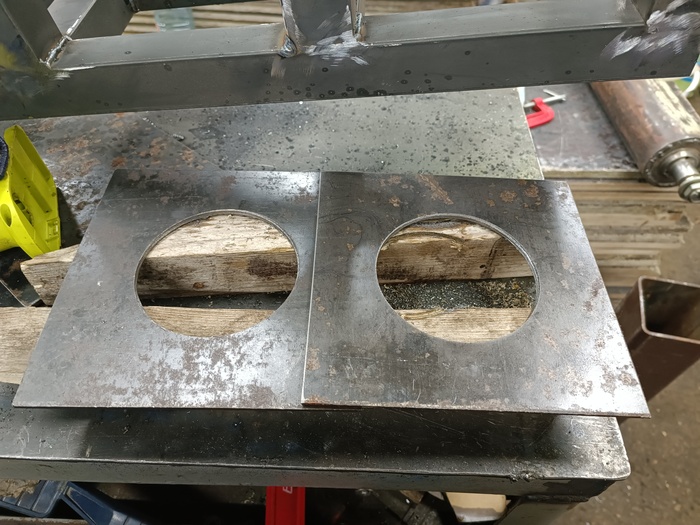

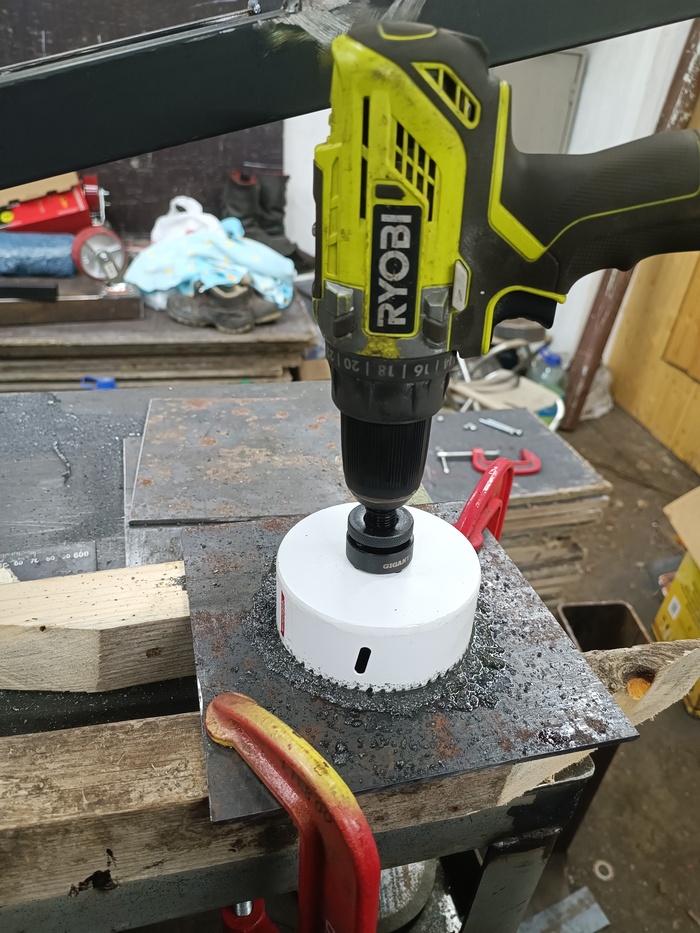

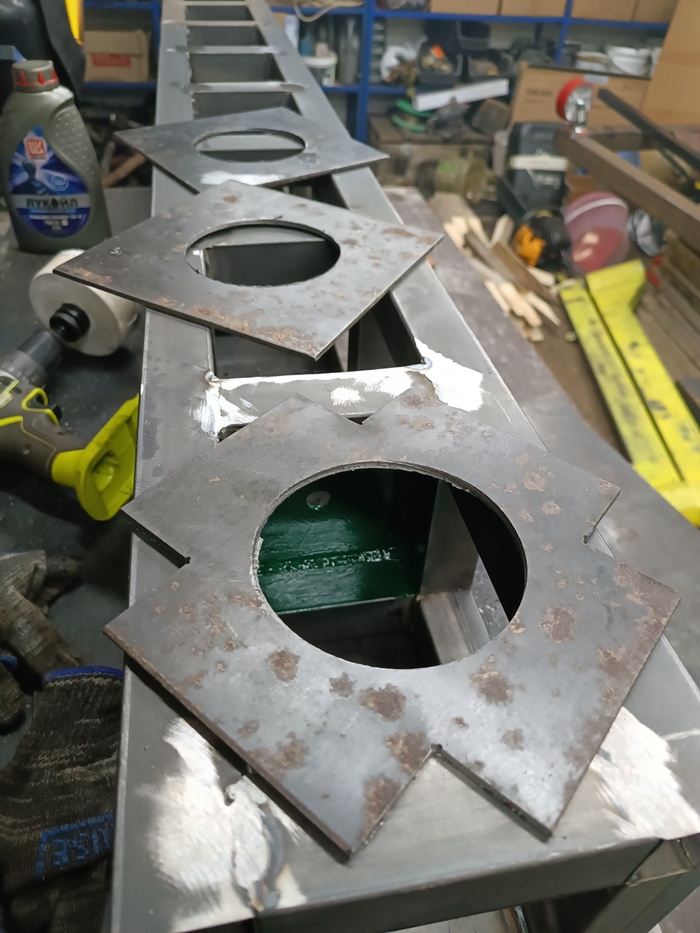

Начал изготавливать крепление основания стрелы к башне. По фото в принципе понятно, отрезал лишнее от трубы что делали с самом начале, напиливаем квадратов, делаем в них отверстия и всё свариваем.
1/8

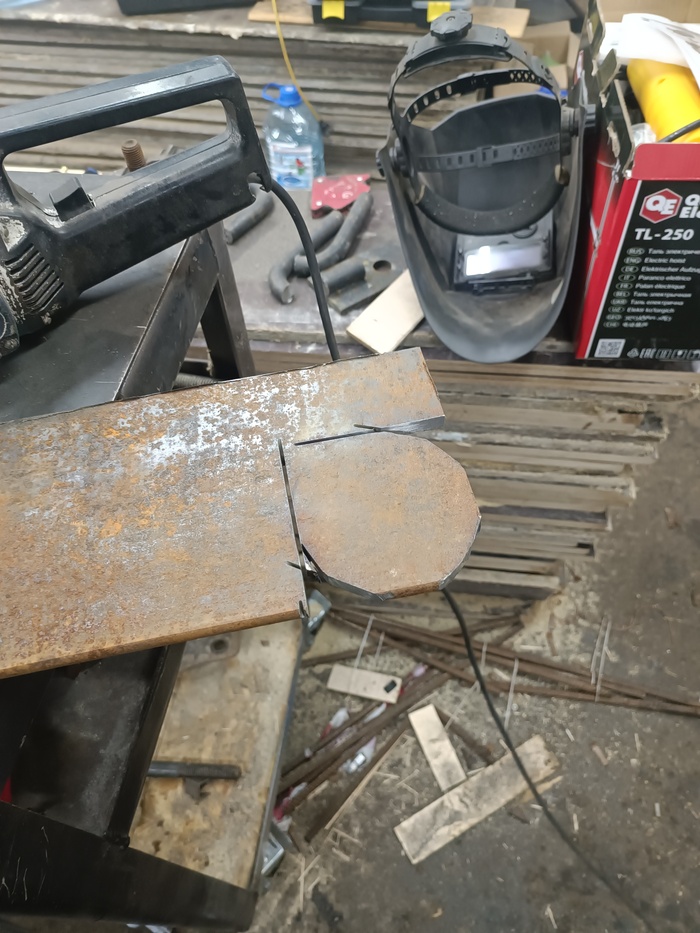

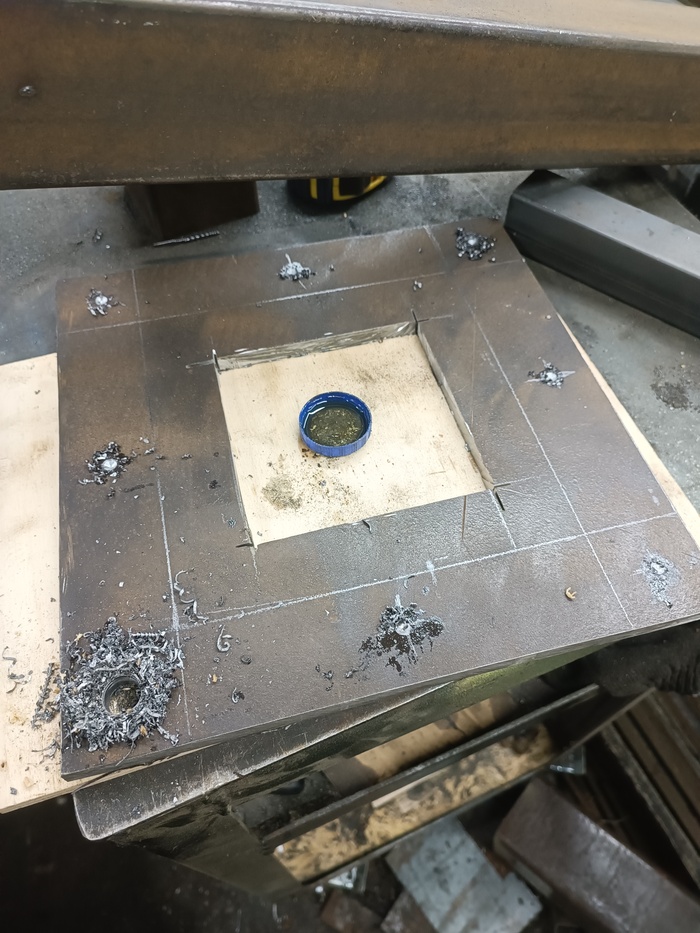

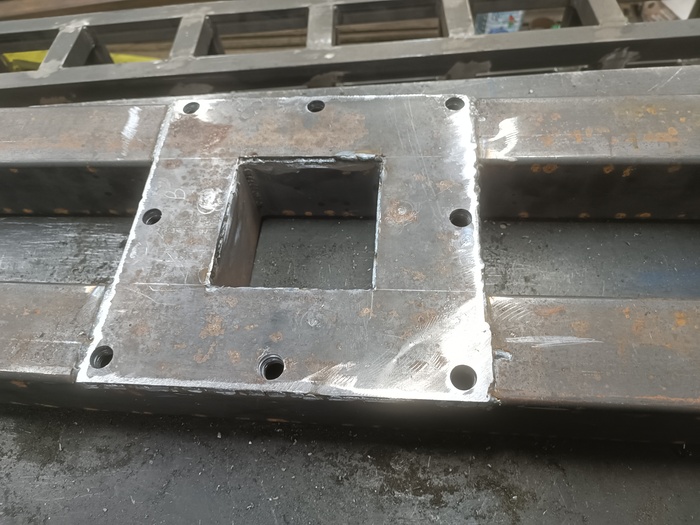

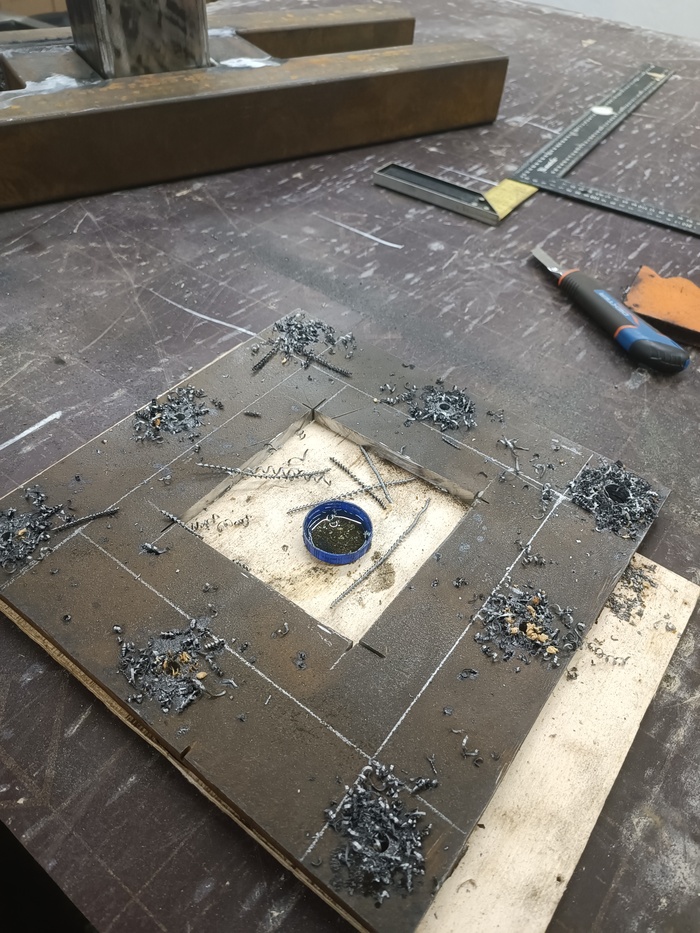

Крепление основания к платформе. Опять же из фольги 10мм вырезал фигуру, насверлил отверстий, приварил гайки и всё это приварил к поперечинами, которые в свою очередь будут вварены в платформу
1/7

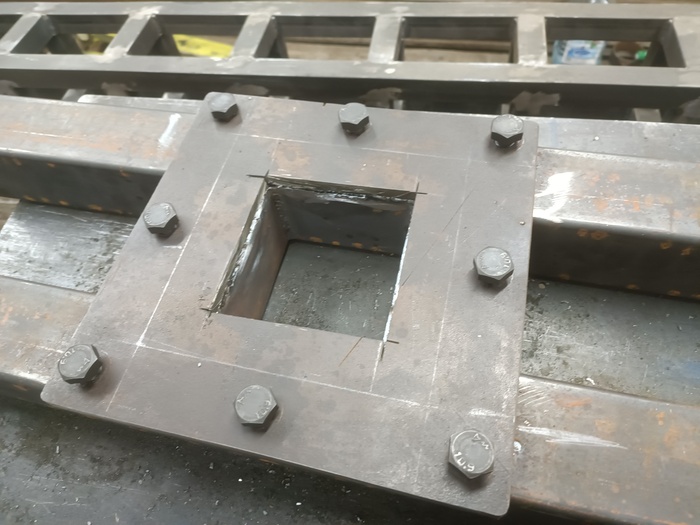

Изготавливаю крепление башни к основанию.

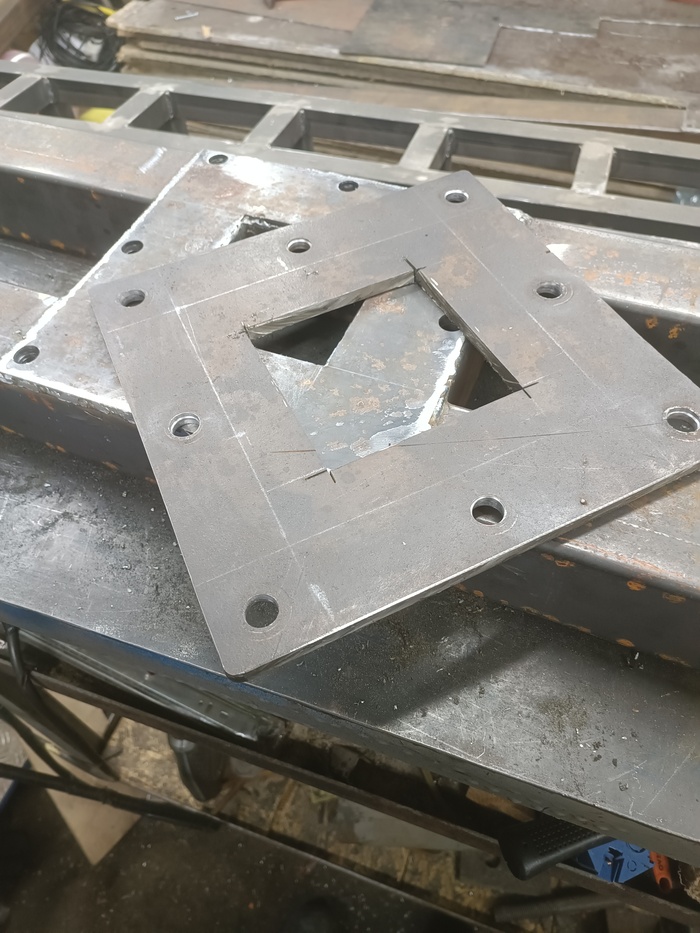

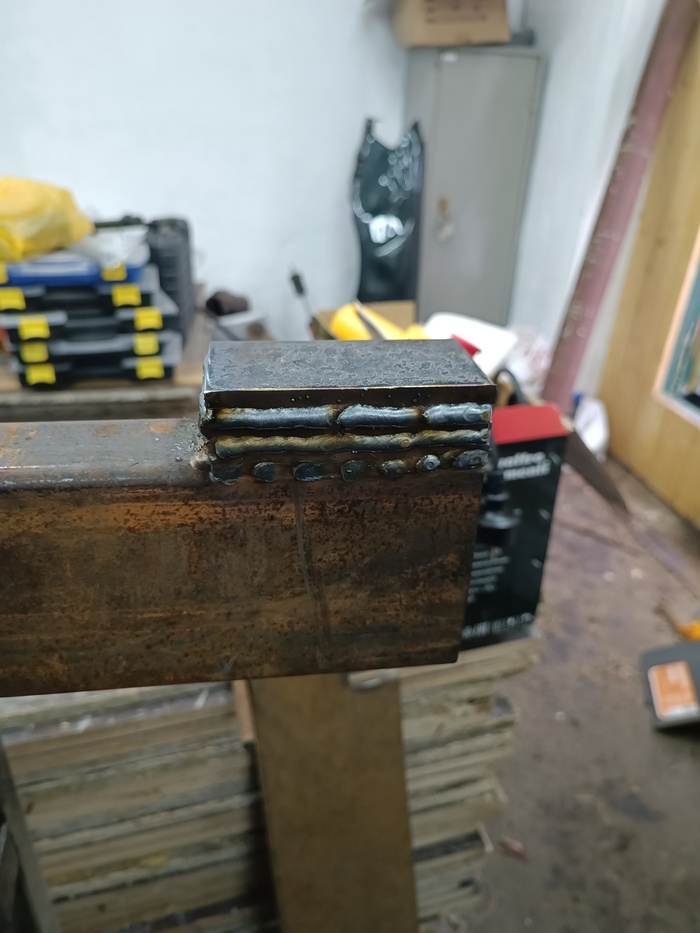

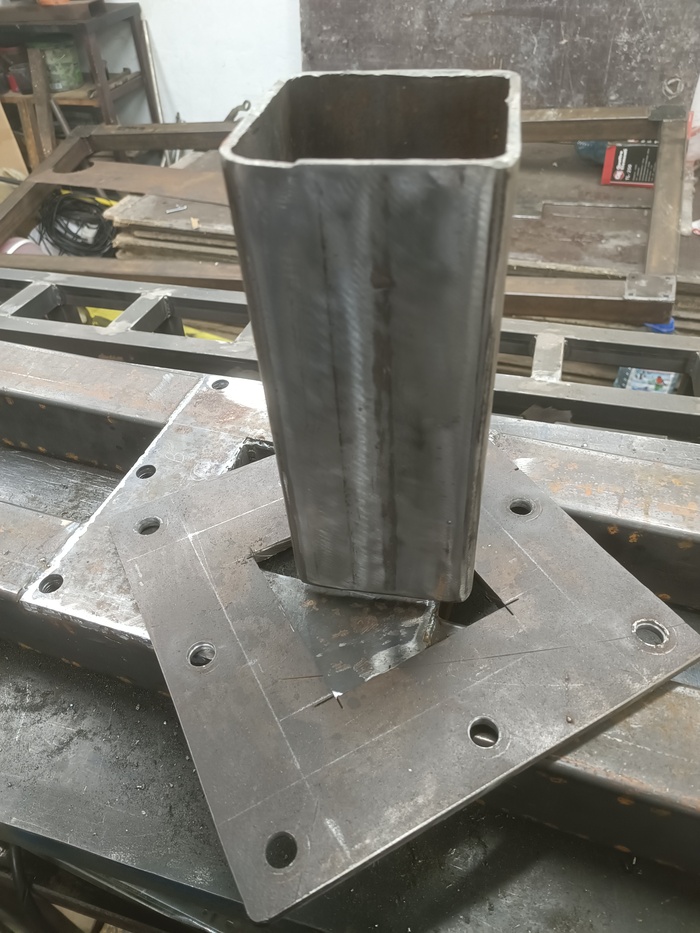

Ещё один квадрат из металла 100мм приварил к торцу башни, внутрь вставил кусок квадратной трубы и усилил всё косынками.
Простую таль переделал на радиоуправление с помощью простого двухканального реле с озона. На стрелу таль закрепил с помощью штатных скоб и усиленных шпилек.

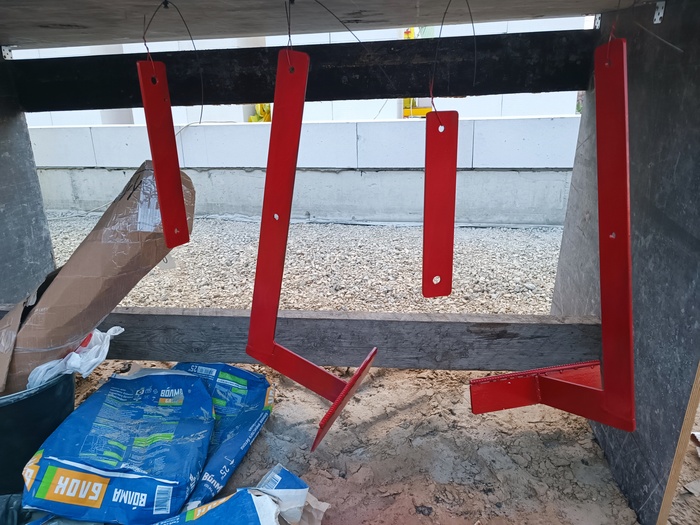

Захват для блоков быстренько сделал из полосы 50мм, красил уже на стройке с балончика.
Вся конструкция получилась разборная, помещается в прицеп.
Сделал закладные для аутригеров, но после нагрузки платформы блоками и испытаний понял что они совершенно не нужны, даже на полном вылете нет намёков на крен.

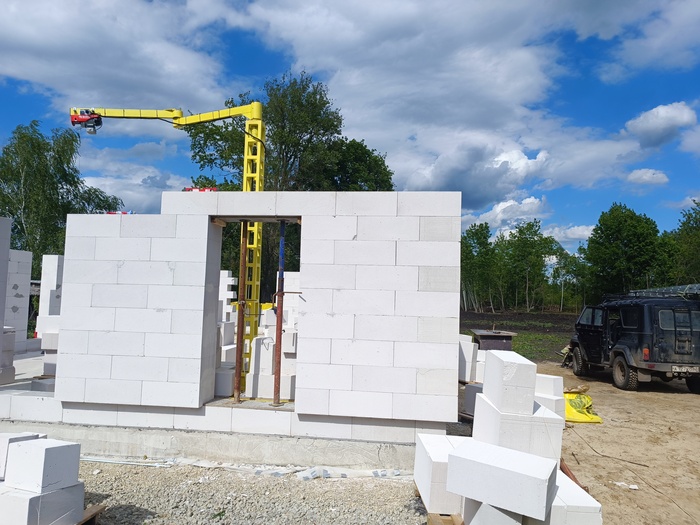

Кран очень облегчил мне стройку, спокойно доставал до поддонов с блоками что находящихся внутри, что снаружи. Заменил леса, стоя на блоках противовесах, вполне комфортно было работать. Высоту крана проектировал исходя и высоты кладки.
Пример работы, за качество видео извините, оператор неопытный.
