Всем привет! Пытаюсь в робототехнику, пока не очень успешно) Прошу совета, как дебажить то, что не работает.

Моя цель - отправить с компа на stm32 команду через провода по CAN шине.

Что у меня есть:
1) Модуль CANable USBпреобразователь CANdleLight TJA1051T/3 - втыкаю в комп
2) WCMCU-230 модуль CAN шины на базе SN65HVD230 - подключаю туда CanH и CanL
3) STM32 bluepill STM32F103C8Tx - надеюсь тут поймать пакет и обработать.

Код писал с помощью ChatGpt, и в итоге уперся в то, что на уровне кода по ощущениям все норм, а вот на железячном не норм. И я не понимаю как понять, где же норм, а где не норм, т.е. как это все дебажить, с какой стороны подступиться.
Ниже поподробней напишу про настройки и код

С компа код на C# через библиотеку LibUsbDotNet
Устройство определяется, устройство открывается, принимает настроечные пакеты.
В режиме LoopBack загораются три лампочки, и синяя моргает, когда жму кнопку "отправить пакет"

Когда включаю Normal Mode - горит только красная лампочка.
И вот уже здесь я не понимаю - либо я неправильно что-то проинициализировал, либо так и должно быть, либо имеет значение вся сеть устройств на CAN шине, включая терминирующие резисторы. Но выглядит подозрительно. Документация на адаптер? Не нашел(

Отправляю такое: ID: 0x123 DLC:4 Data: 11-22-33-44Echo: FFFFFFFF
В ответ спустя секунду приходит такое: ID: 0x20000127 DLC:4 Data: 11-22-33-44Echo: FFFFFFFF
Говорят, что это ошибка на отсутствие ответа из сети на отправленный пакет. Но как понять - пытался он его отправить, или даже и не пробовал?

Вот еще фоточки соединений:

Кто захочет посмотреть код, вот тут он:
https://github.com/VogdVogd/CanTest/tree/main/Assets/Scripts
Точка входа - LibUsbDotNetTest.cs

По таймингам целился в 500000

И немного про STM32:

Вот, пока так. Скажите, если нужна еще доп инфа!

UPD: нашел косяк кода при инициализации Can Usb. Теперь он горит лампочками.
В STM32 прописал отправку пакета, отправляется что-то, через HAL_CAN_GetError ошибок нет.
Can Usb что-то ловит, но не то что нужно. В момент отправки из STM32 приходит два пакета по 20 байт
RAW (20): FF-FF-FF-FF-0C-00-00-20-08-00-00-00-00-30-04-00-00-00-00-00
RAW (20): FF-FF-FF-FF-0C-00-00-20-08-00-00-00-00-30-02-00-00-00-00-00
Выглядят как коды ошибок, как будто физически пакеты неправильно собрались из шины.

Видимо, какой-то разсинхрон таймингов или чего-то еще, придется осциллограф добывать и смотреть какое устройство на каких таймингах работает... Ух как это все сложно!

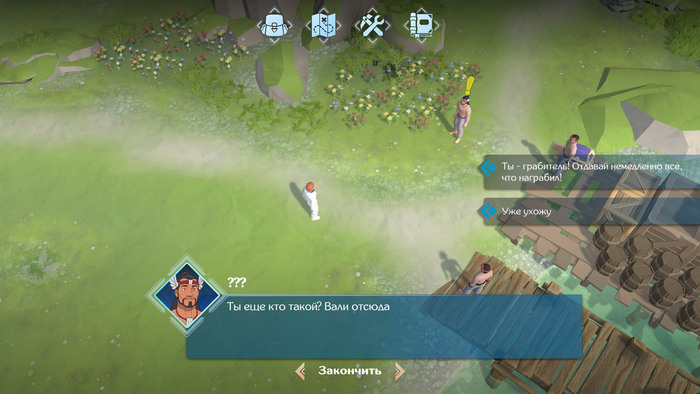

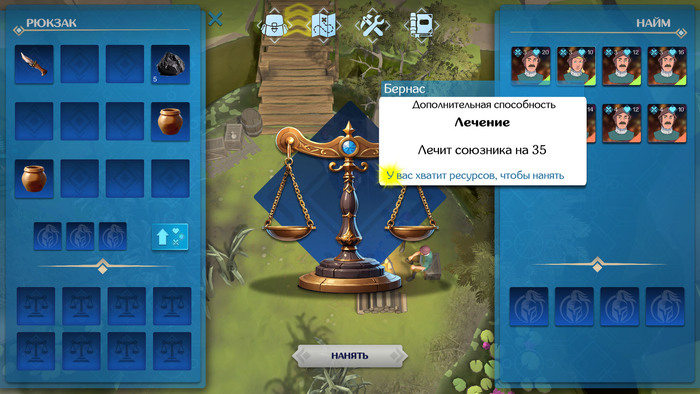

Всегда неприятно оказаться лошком, но я решил поделиться своей историей, чтобы другие смогли избежать таких неприятностей. Я разрабатываю игру Сила Марка и, поскольку скоро релиз, начал подумывать о рекламе. И вот, мне в VK написал некто Толик Сталкер.

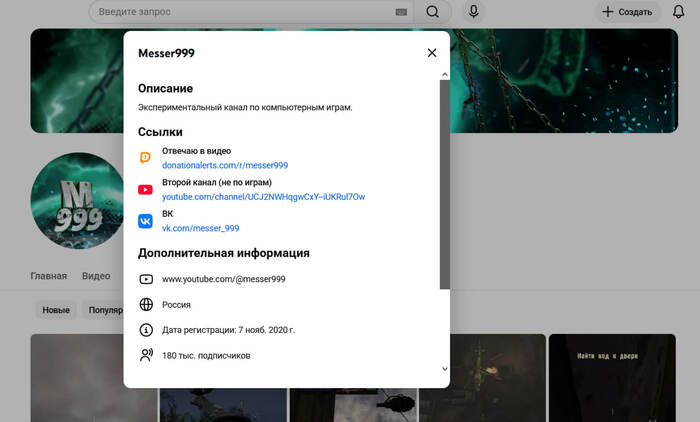

Он представился владельцем youtube канала messer999 и предложил сделать ролик по моей игре. Конечно, я захотел проверить, какое имеет отношение некий Толик к каналу, и полез смотреть ссылки. Я же тертый калач! В инфо о канале значится VK группа messer_999, и я туда написал.

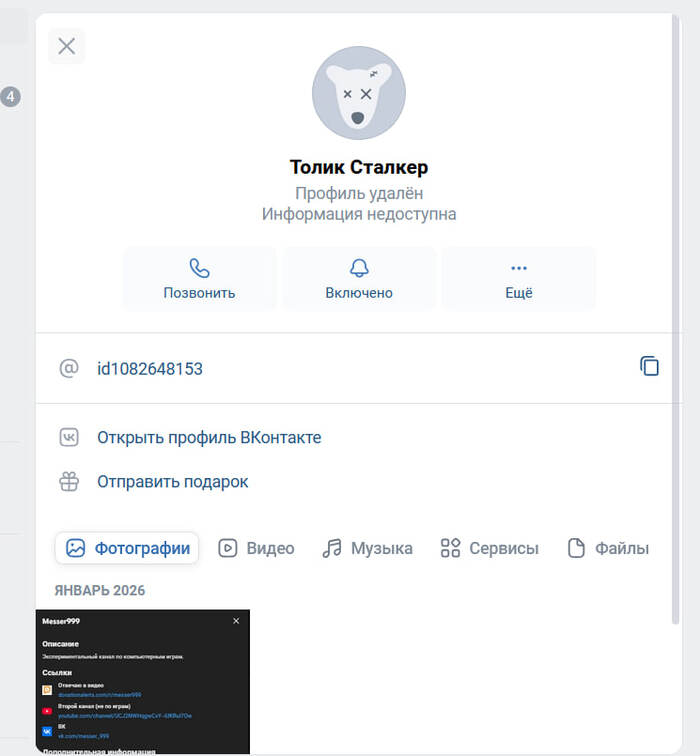

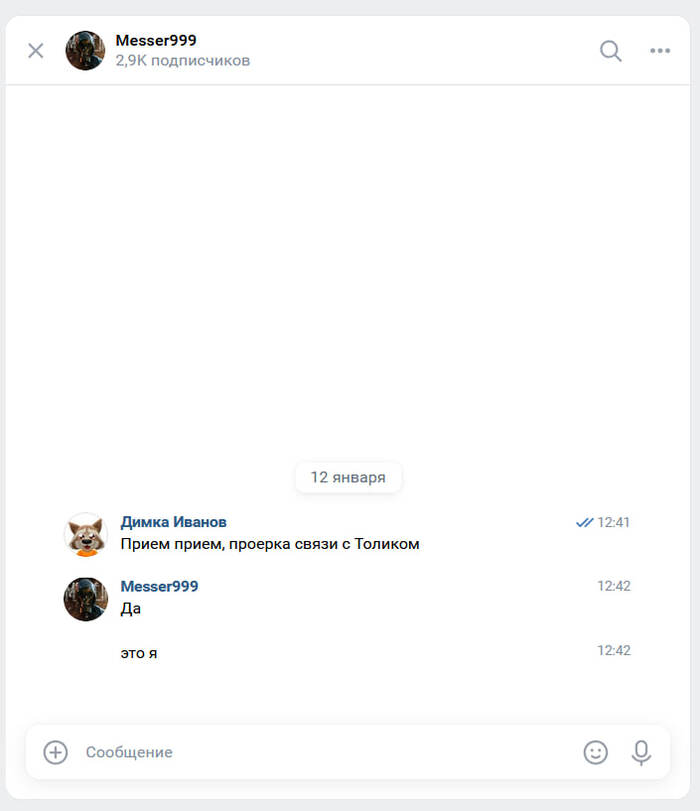

И незамедлительно получил ответ! Чтож, это значит, все в порядке, можно сотрудничать. Я перевожу ему 1500р. И что в итоге? В итоге Толик пропадает. А через какое-то время его профиль в VK удален.

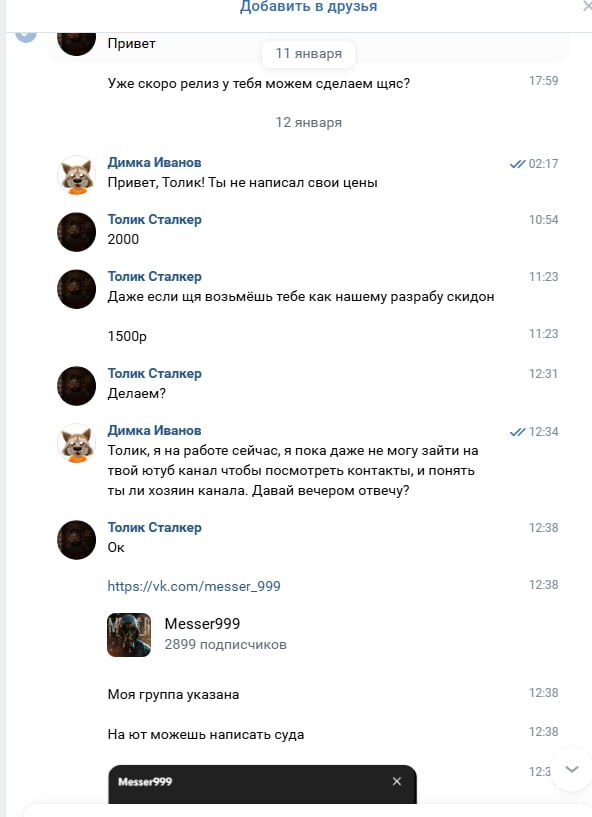

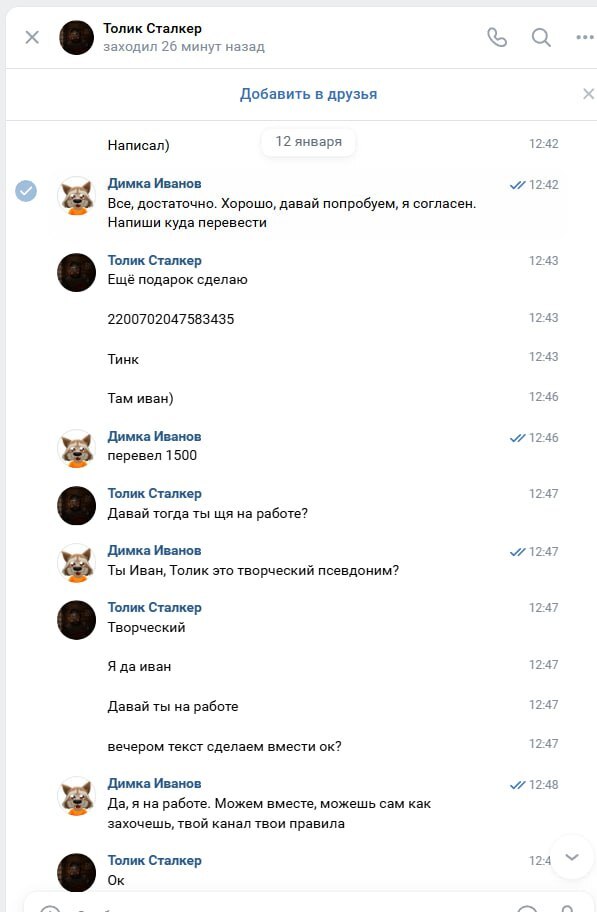

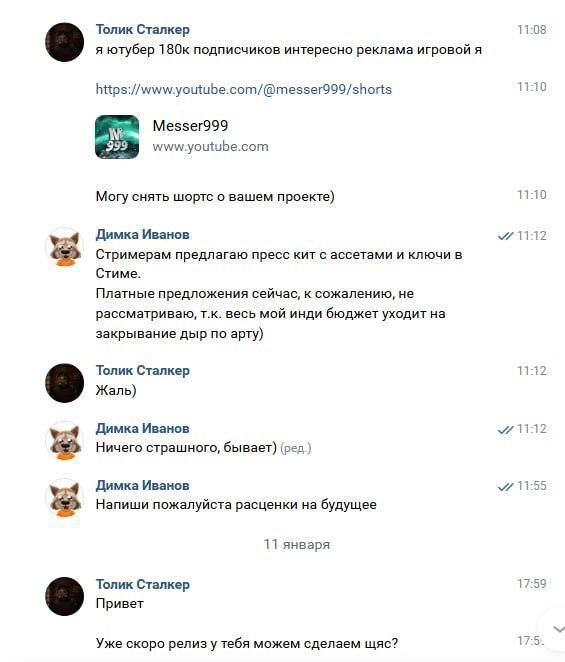

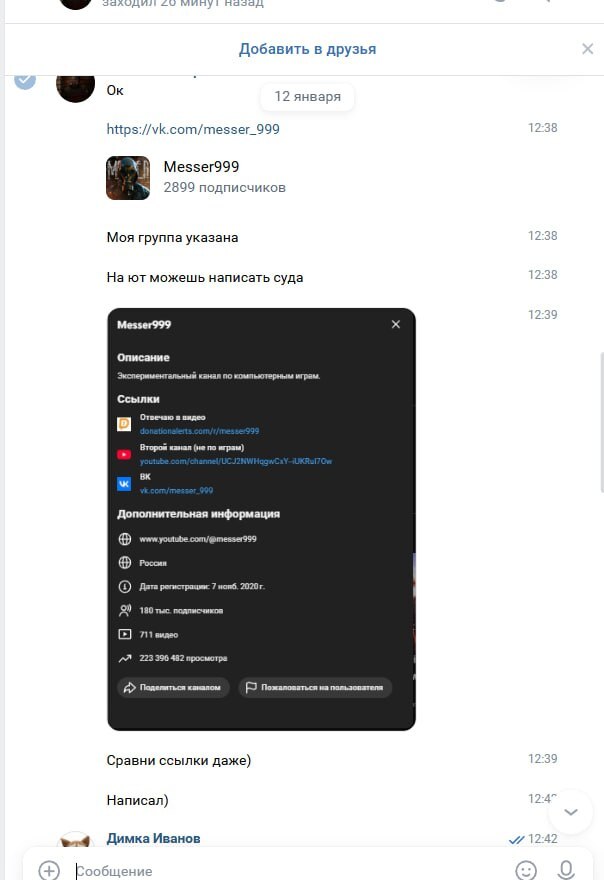

А вот скрины нашей переписки, чего уж теперь.
