Поручень из шпона дуба, клей пур 401, ступени ясень, остальное сосна

Как обычно ступени на такой металлокаркас крепят сверху. Плюсы: надежно, простота, доступность, ремонтопригодность. Минусы: эти заглушки на лицевой пласти ступеней портят весь вид.

Снизу крепить не вариант - это работистее, дороже и вид каркаса портится.
Замена грибков на пробки не рассматривается, т.к. ступени крашенные изначально.
Существуют ли в природе крепеж, способный заменить саморез и заглушку(20руб)? Представляю себе как "невидимый крепеж для мебели"(гуглится). Но последний не для таких нагрузок имхо.

Для полноты картины: есть каркасы с приваренными ушками, та еще шляпа - отваливаются

Объяснил как мог

В первой части мы разобрали как выставить марши со ступенями, здесь постараемся попроще показать установку оград из балясин.

Для начала необходимо определиться где стоят столбы. Их точное положение и высоты. Если уточнения не сделать, то может балясин по высоте не хватить, или слишком низко поручень пойдет,в общем неудобства монтажа и эксплуатации. Что мы делаем - ставим столбы на места, ложим рядом поручень и отмеряем как он параллельно(!) пойдет кверху, по прикидке имеем примерное место стыковки со столбами(чтобы в прямую часть вошел, а не в точенку/рисунок) и примерную высоту балясин. Если всё устраивает - крепим стобы на глухари и/или желтые >120мм саморезы. Отмечаем поручень, прикладывая к столбам и режем.

Перед запиливанием поручня второго марша устанавливаем верхнюю ограду. Насовсем. Намертво. Так как второй марш заканчивается столбом с той ограды. Про уровень стараемся не забывать.
Но я совсем забыл задокументировать сборку прямой ограды - поэтому постараюсь на пальцах объяснить.
Внизу планка(подбалясная доска), к примеру 40*95 сечением. Ее отрезаем по длине так, чтобы заходила на марш на толщину столба. Отмеряем высоты (скорее всего их торцуем на 40мм) столбов и крутим по краям на один хлухарь каждый. Смотрим какая длина между столбами, к примеру, 810мм. Балясин поставим например (чтобы зрительно сходилась с лестничными баллюстрадами) 4 штуков. Толщина их 45. 45*4 получается 180. 810 минус 180 - 630. Теперь 630 на 4 балясины, т.е. 5 промежутков - 126 мм между ними. Плюс погрешность(балясины 44,43,46..., разметка толстым карандашом, рука мастера дрогнула и прочие невкусности). Едем дальше. Для удобства лучше по ходу разметки пересчитать на "между центрами", т.к. сверлить предстоит по центрам балясин. Сверлим два отверстия жирненьким сверлом - одно по центру, второе рядом под углом. Так они крепче стоят и не крутятся, есть любители покрутить. Теперь центральные саморезы закручиваем в каждой, ведь на балясинках уже отмечены центра, выравниваем линию и вкручиваем по второму.
Есть у нас еще поручень на 810 и планочка в него. По низу балясин размечаем на планке центра, их и сверлим, ложим сверху и крутим в центра же. Поручень прикрутить к планке и столбам, думаю понятно как.

Теперича размечаем балясины на маршах. Ставим их посередине ступеней, так они одинаковые по высоте(что неправда - крандаш толстый или еще что там), сразу сверлим ступени. И размечаем углы.
Берем балясину. Ставим по отметке на ступени. Берем уровень. Карандаш.. Думаю, понятно как это делать. Размечаем все, подписываем, пилим с запасом на глубину паза в поручень. Пером проходим низ ступеней и балясины сверху(там где крутим их к поручню). Дело техники - крутим к ступени, потом к поручню. Прыгаем вверх-вниз. Погрешность в запиле угла если и появится - он в пазу, разглядеть свернув шею и с фонариком можно. Так, к слову начинающим, если боятся пилить.

Прибираемся, осматриваем на дефекты, ставим заглушки, будь они не ладны, сколько их много и время теряешь....
В принципе всё.

Данный пример ни в коем разе(!) не претедует на эталон или шаблон. Каждая конструкция индивидуальна, каждый клиент и его финансы тоже индивидуальны. Также как исполнитель и инструмент!
Это было описание монтажа. В запиле я опять не учавствовал - старалась жена. Целую смену старалась.

Тут спрашивали про подсветку - есть заказ, скоро возьмемь в работу. Еще есть желание показать как запил в цехе происходит. Время будет - сделаем обзор.
Всем здоровья

Как обычно - это бюджетный вариант(для кого-то и это далеко не дешевый), тут спрашивали про заглушки - да, их тут много, целый броневик, опять же от цены зависит, кому как. Сборка без клея на распространенный крепеж, лестница предворительно уже крашенная кроме мест стыковок. Опорный брус не весь 80*80, для экономии 50*80. Итак.

Естественно, проверяем размеры проема и сходство с чертежом, чтобы не путаться раскладываем детали на свои места. На фото уже отторцованные опорные столбы и технические бруски(перекладины, которые). Торцевались исходя из уровня полов.

Сборка на винты(глухари). Обязательно сверлим: пером,два сверла. На фото глухарь лежит как он должен быть внутри - спиральная часть в прижимаемой детали. Желтый саморез для временного удержания - пером проходим, потом сверлим брус, притягиваем. Потом спокойно можно под глухари сверлить и затягивать. Расположение винтов - руководствуемся здравым смыслом. Т.е. в склейку не надо и тянем несущие ламели.

Вот такая штука должна получиться. Заранее продумать не забываем как закорячить на место конструкцию.

Далее идут площадки. К ним приготовим отверстия в техбрусе, а также центральную стойку. На последней прикрутим сбоку также брус по уровню, но не до пола(длина 500мм и скос под 45град.). Второй марш(он слева будет) упирается в брус 80*80, он более нагружен здесь, а первый на 50-х брусьях(50*80).

Отбойник, фальш-тетива.
Вообще надо стараться меньше времени проводить на монтаже. Дольше переводится как возня, видна ручная работа и прочие ошибки сами лезут. Отбойник запилен в цехе с небольшими припусками, на месте же спилил низ по полу, а сверху он встал по высоте плинтуса(на площадке наш плинтус).
Косоуры на тот же лад делаются - пилил низ и всё. Ставим "зубы" по уровню и крутим.

Глухари сидят в несущих ламелях косоура.

Работа в одно лицо предполагает такие моменты - уголок, он потом снимется и отверстий не видно, т.к. закроются ступенью.

Небольшой разворот приторцовываем.

Отмечаем, ведя вдоль отбойника.

Импровизация - берем картонку(обычно готовим двп, но тут я не взял),протыкаем отверстия под места сверления и как по шаблону каждую ступень отмечаем - заглушки в одну линию и не надо каждую уголком отмечать.

Там, где лакированные поверхности соприкасаются - мажем воском. Марш готов. По аналогии и второй собирается.

Во второй части придадим вид лестнице, а именно - разметим и выставим ограждения.

Девять часов поездки до места сборки позади. Работа началась.
Некий тизер. После окончания выложу подробности как и что, куда

Нашел некоторые фото с монтажа, бывает делаем снимки. Данные скрины из соцсети на моей странице с пояснениями.Манера изложения у меня может непонятная, подпишу на всякий фотки.Итак:

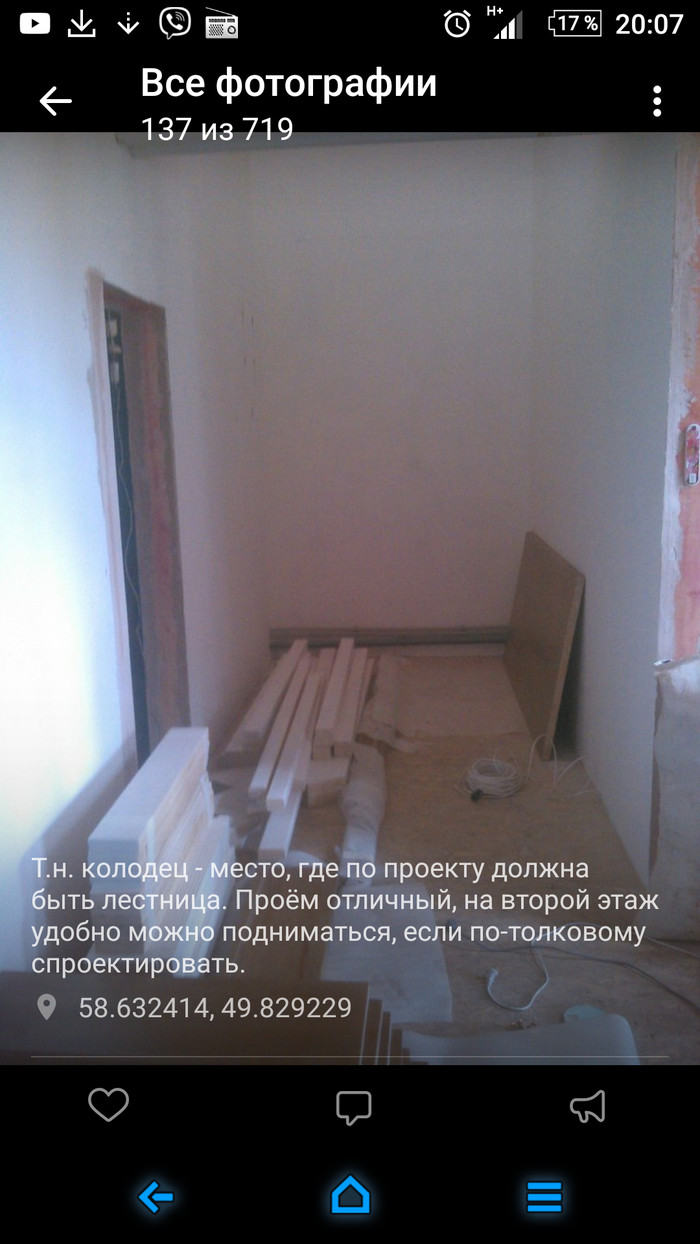

Замеры могут не сходиться с фактическим проёмом - погрешность или же изменение клиентом колодца(место, где лестница). Поэтому проверяем уровни, длины,углы,скрытые коммуникации..

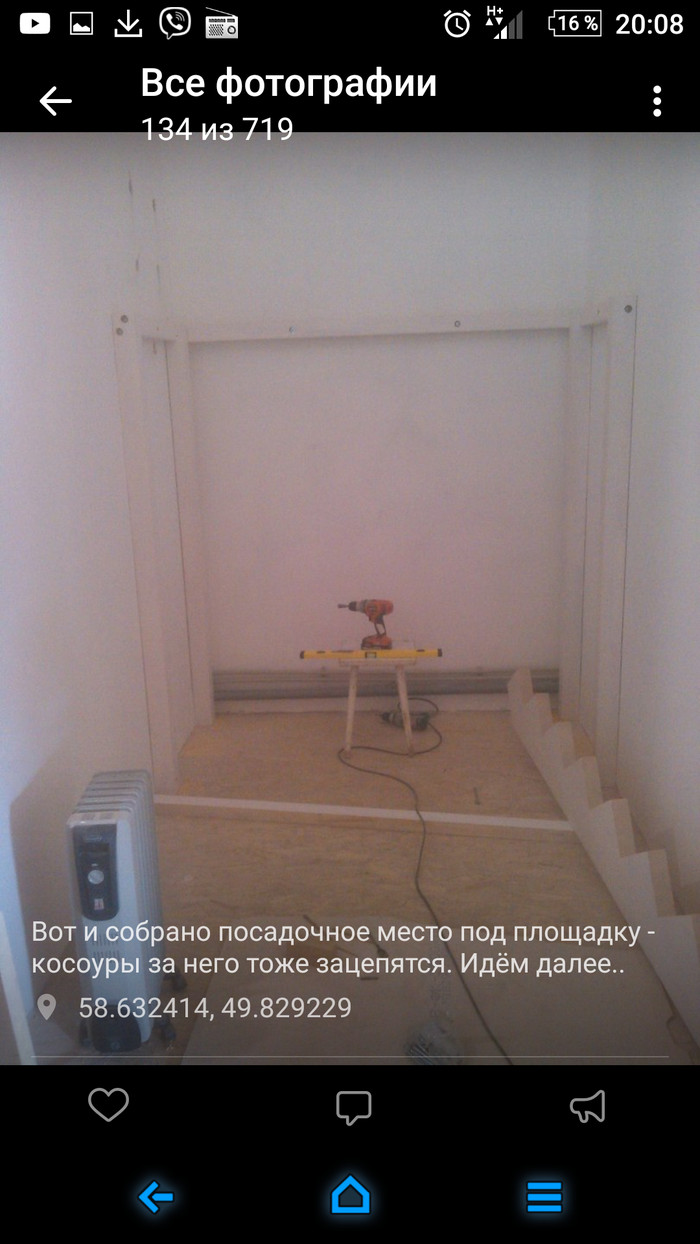

Конструкция из двух маршей и площадки. Самое простое - это опорные столбы,позднее там закрытая кладовка будет.

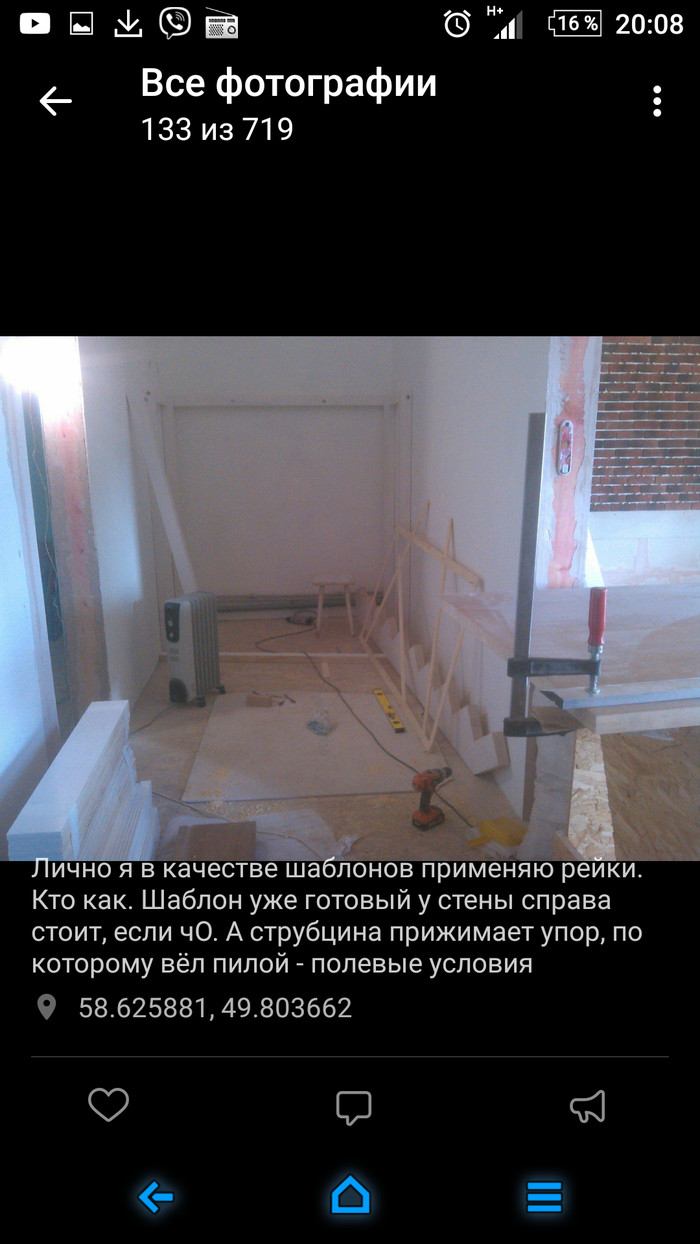

Конструкция из реек(клеил на акфикс 2к) припертая к стене - шаблон для площадки. Стены не прямые, углы не 90, поэтому раскладываем и клеим, прикладываем на площадку, очерчиваем, пилим.

Далее я ною, что зябко - дело было весной.

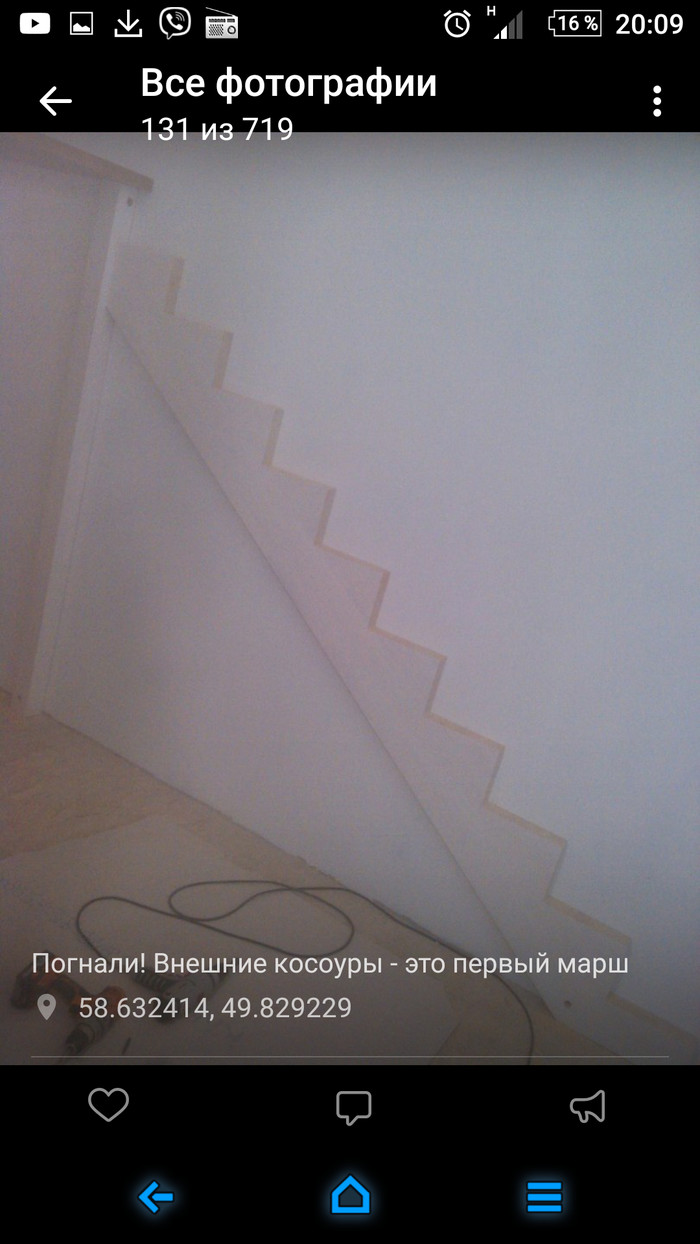

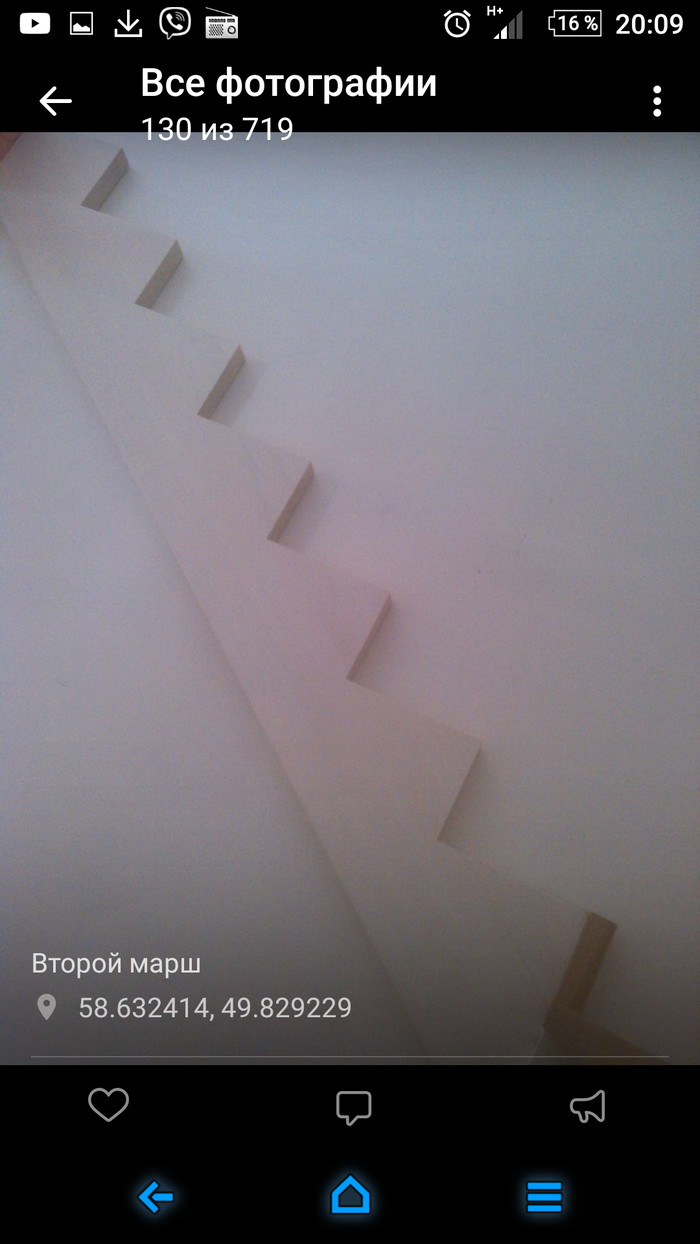

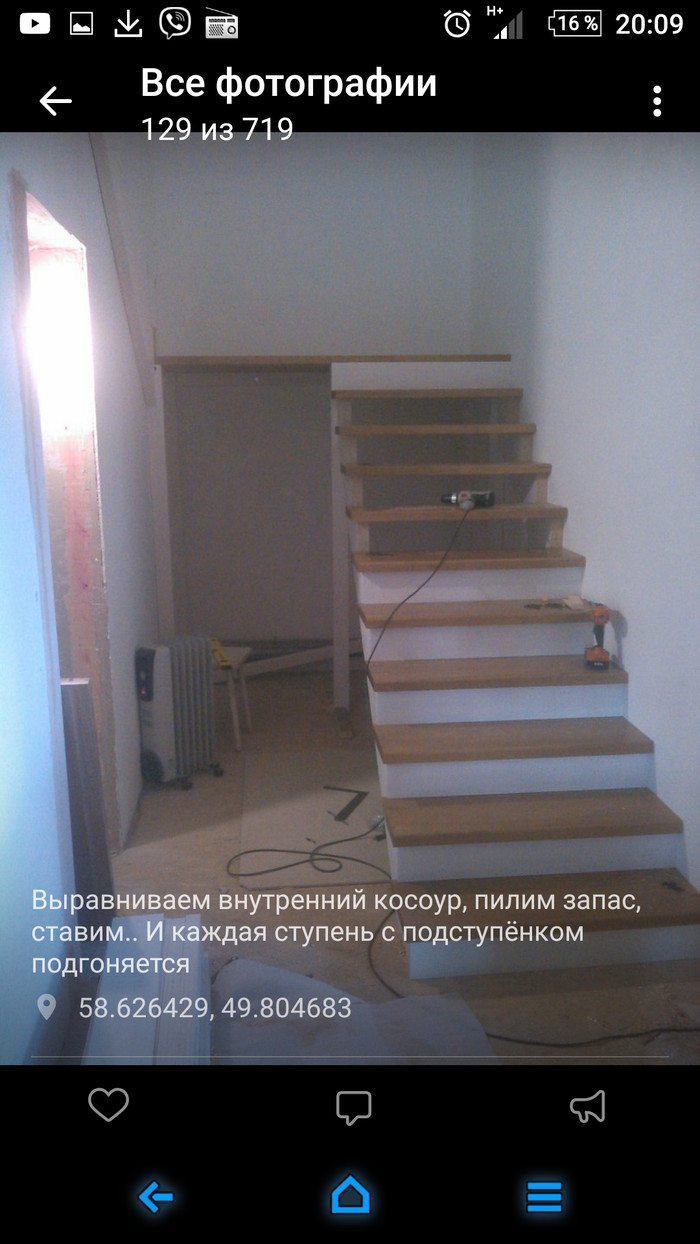

Не то чтобы *пилим запас, а опиливаем по существующим уровням и стенам косоуры,ступени,столбы, т.к. на всякий вседа ездим с запасом

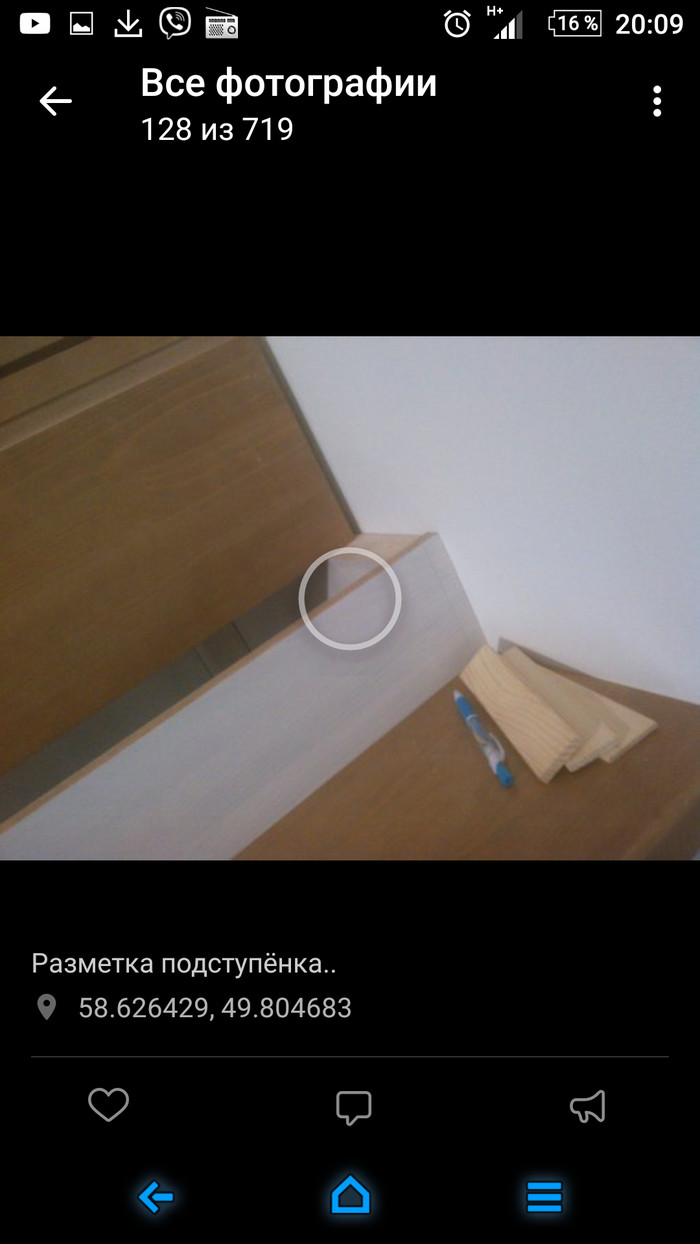

Из подручных средств разметил подступенку по стене

Дубовый брусок с отверстиями под саморезы, его прикрутили к косоуру по отметке - и держать не надо и по уровню. Крутим винты. Не знаю, что там *на стене виден...

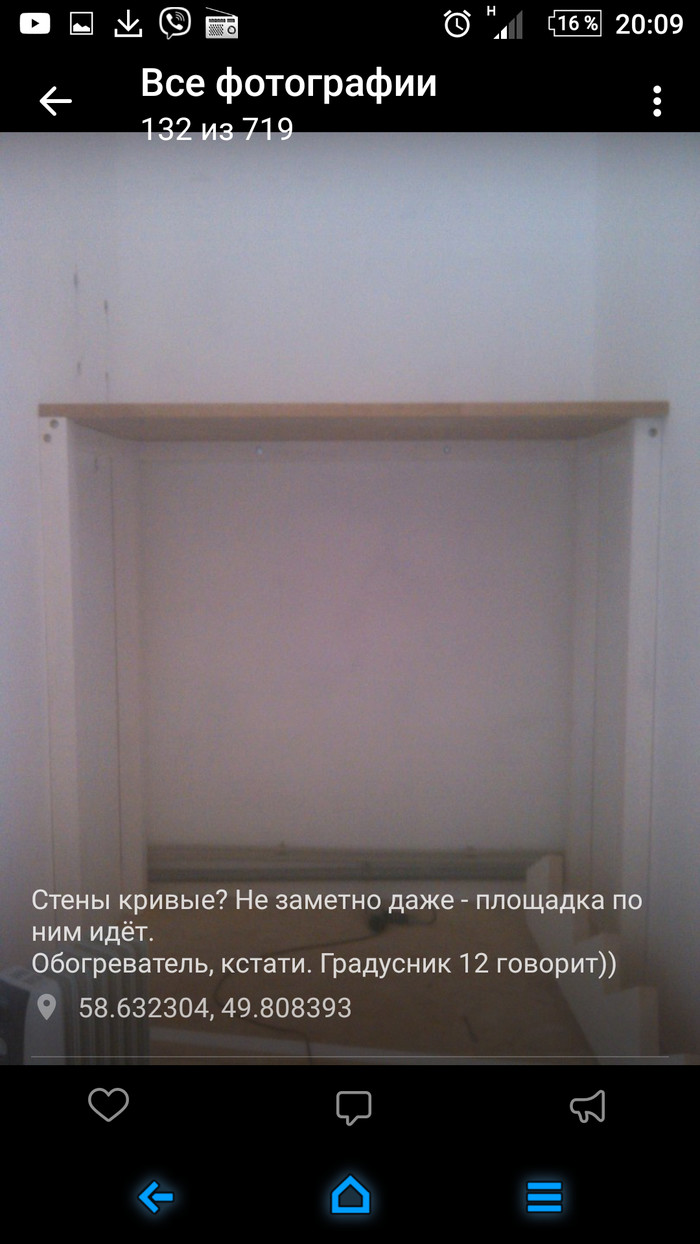

Подогнанная площадка и прилегание к стенам. Хотя точность не важна - по верху плинтус пойдет

Сверху косоуры наживлены на время монтирования и подгонки на уголки. Их снимаем и крепим капитально

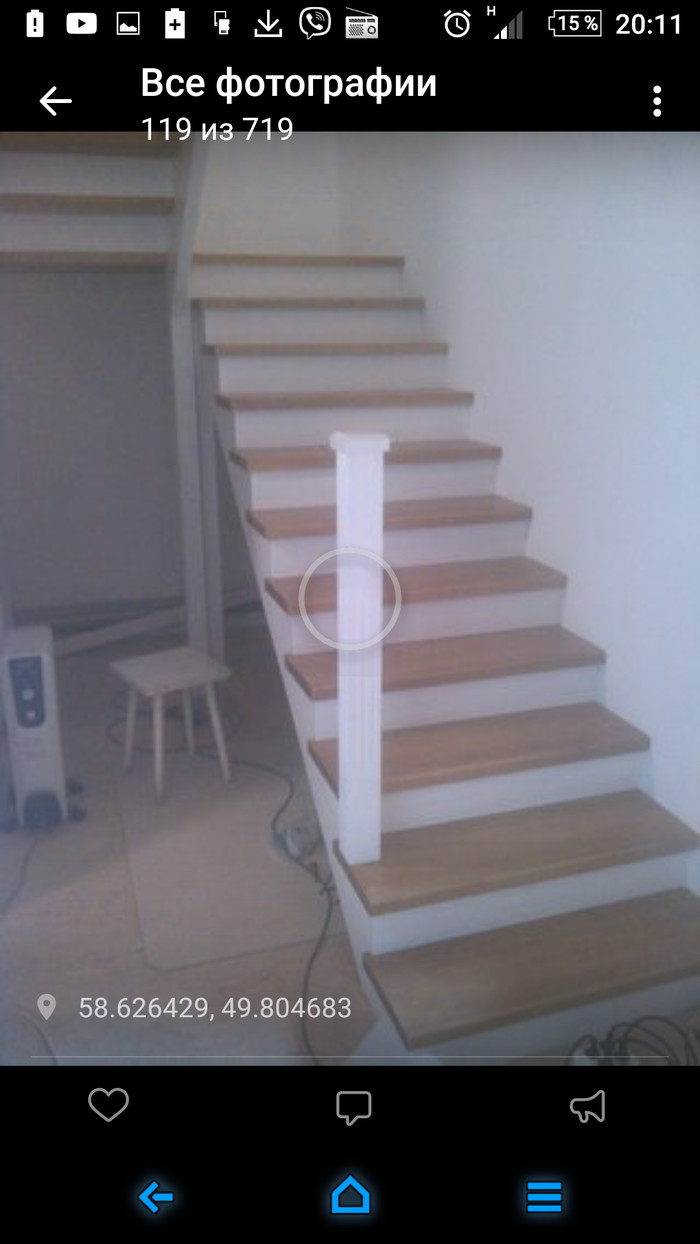

Как там по проекту столб стоит, на какой ступени?

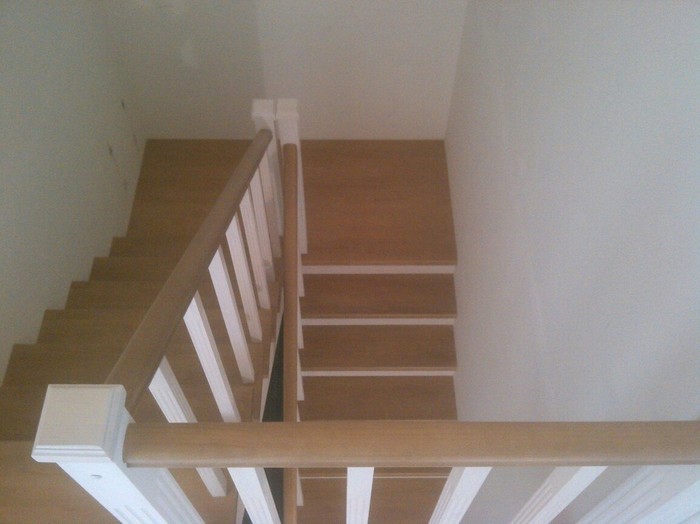

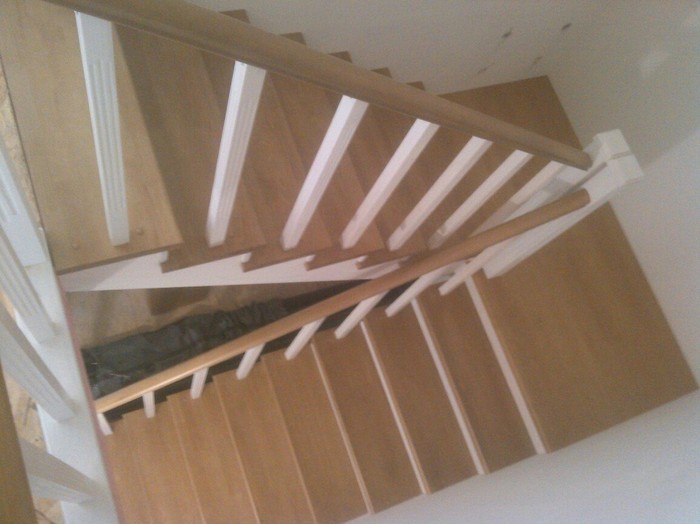

Подгоням поручень в угол, крепим, балясины размечаем, режем, ставим.

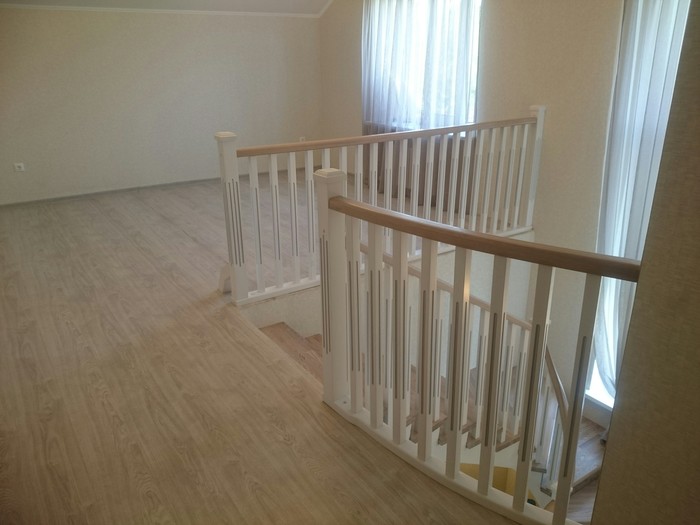

Прежде, чем приступать ко второй ограде - делаем верхнюю и крепим капитально

Ставим поручень

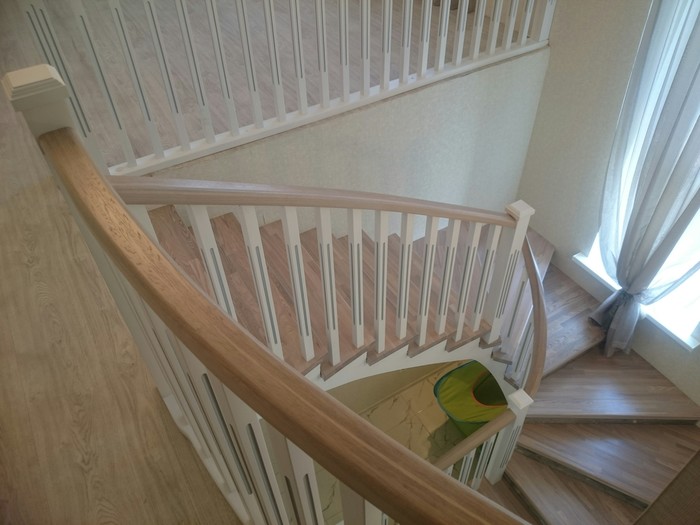

Балясины

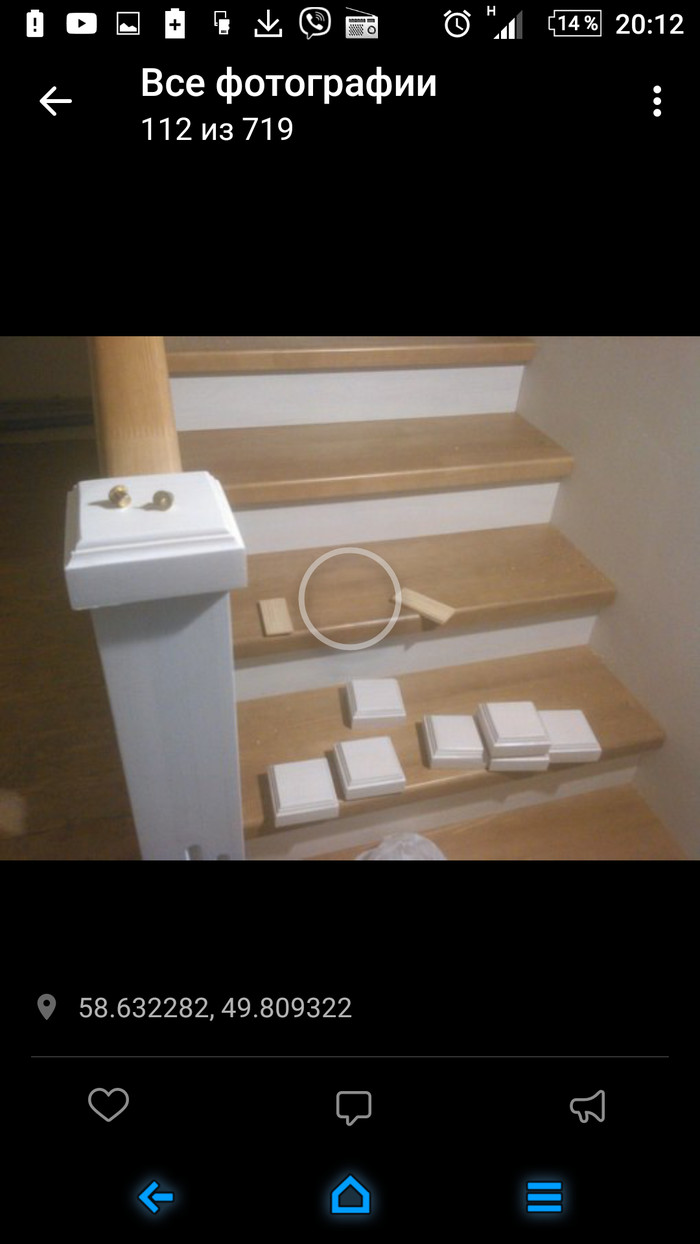

Шляпки без заглушек, чтоб кружку можно было поставить. Ок - шканторазметчики, два шканта и пур

Лимит фотографий, ну ладно. Достаточно
Типовой бюджет, сборка без клея, на глухари и саморезы по дереву, предполагаемые места возможного скрипа(а это середина паза для подступенки в ступени). Не забываем сверлить даже сосну - треснет, приятного мало. Вдвоем собрали часов за шесть, поехали дальше.
