Котел внутри

Здравствуйте!
В комментариях к посту
https://pikabu.ru/story/tam_gde_greetsya_voda_6098711 просили добавить теории. Сделаю это на примере котла ТГМП - 314, изготовленным на Таганрогском заводе "Красный котельщик" и предназначенным для работы в блоке с турбиной Т - 250/300 - 240 Уральского турбомоторного завода. Рассчитан на сжигание газа и мазута.
Параметры при максимальной нагрузке:
Расход газа 84 тыс. нм3/ч
Давление перегретого пара 255 кгс/см2 (примерно 245 атмосфер)
Температура острого пара 545 °С
Расход пара 1000 т/ч

В данном котле 16 горелочных устройст, расположенных на фронтовой и тыловой сторонах котла.

Котел внутри Тэц, Котел, Работа, Длиннопост
Котел внутри Тэц, Котел, Работа, Длиннопост
Котел внутри Тэц, Котел, Работа, Длиннопост

Почернение поверхностей нагрева связано с плохой работой горелок, а именно с недостаточным смешением воздуха и топлива, из-за чего образуется СО (оксид углерода).

Котел внутри Тэц, Котел, Работа, Длиннопост

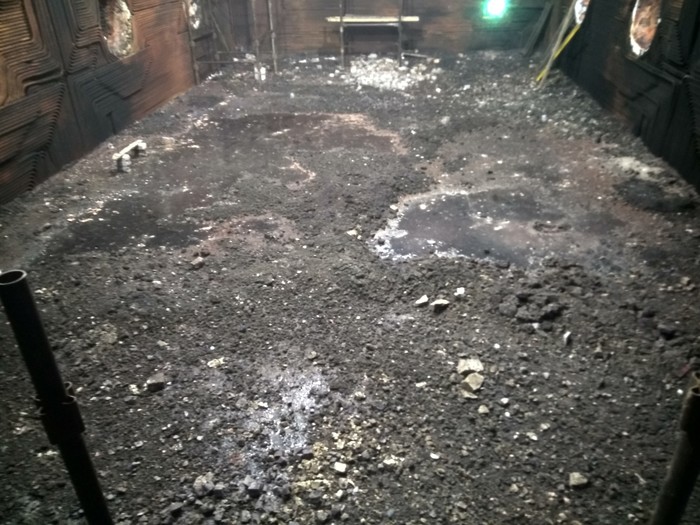

На поде котла видны несгораемые остатки мазута и куски шамотного кирпича.

Котел внутри Тэц, Котел, Работа, Длиннопост

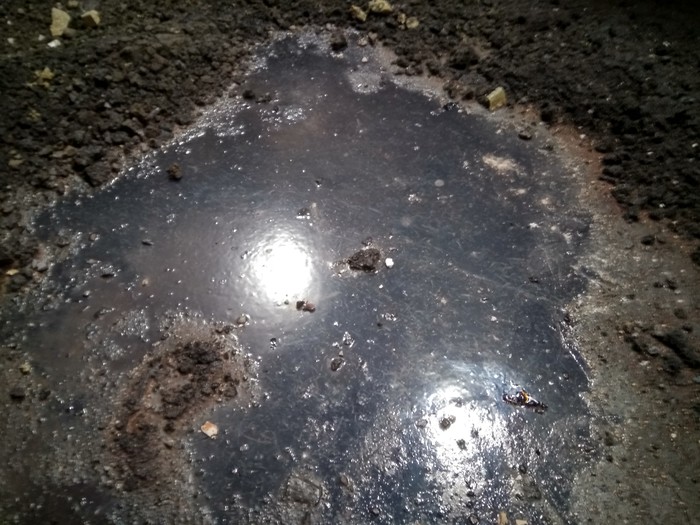

Есть и лужи мазута, который припекся сверху. Ходить по нему, как по льду. Похрустывает. Под коркой он жидкий.

Котел внутри Тэц, Котел, Работа, Длиннопост

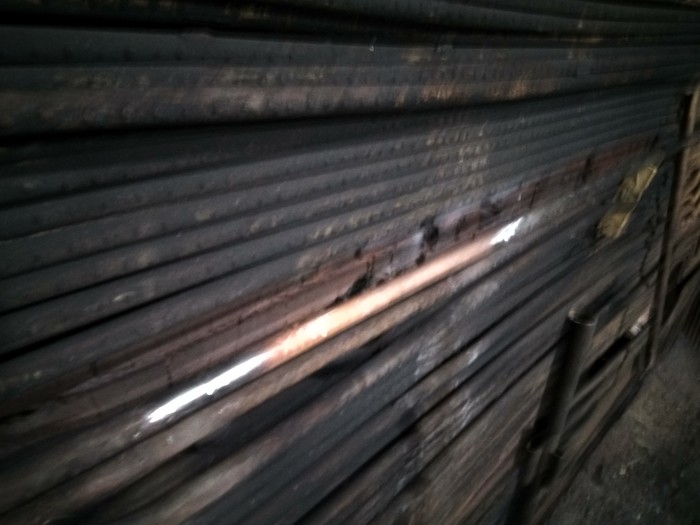

Котел выводили в ремонт, для замены трубки и ревизии горелок. Через свищ или трещину в такой трубке можно терять по 50-70 т/ч воды из цикла. И это не предел.

Котел внутри Тэц, Котел, Работа, Длиннопост

Прошу прощения за фото, я старался.
