Собираю котельную ч.2

Привет всем. В предыдущем посте показывал котельную для дома 350м2. На текущий момент, система опрессована, ждём пуска газа.

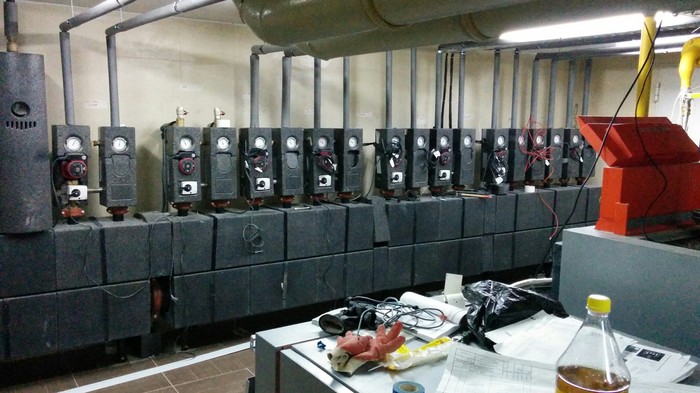

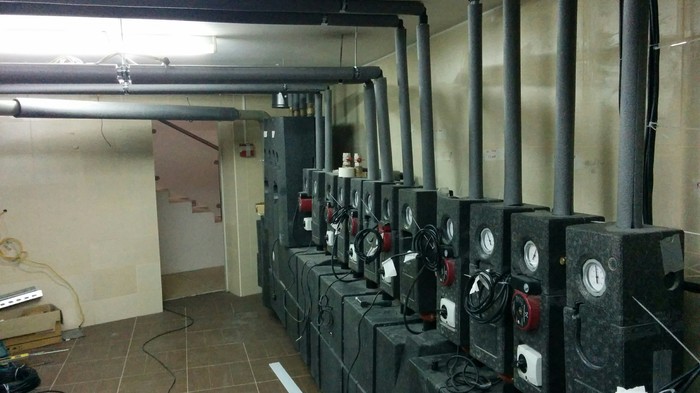

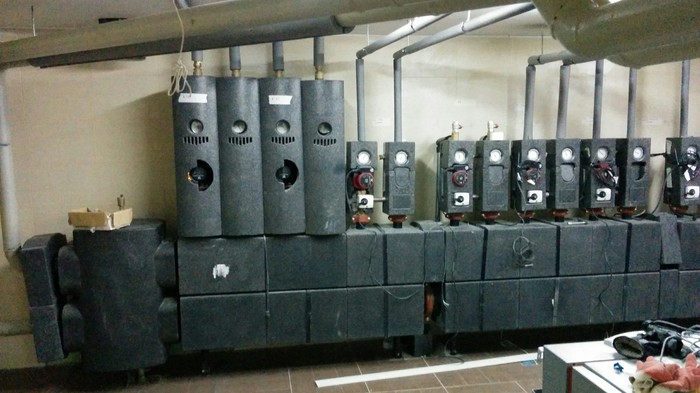

В котельной добавил узел обвязки приточной установки (над дверным проёмом). Подвод к узлу сделал медью, подключение к колориферу приточки - гибкой нержавейкой.

Смонтировал распределительный узел ГВС на 3 санузла.

Основной источник тепла в доме - внутрипольные конвектора.

В помещениях кухни-столовой, санузлах -водяной теплый пол.

Собираю котельную ч.2 Котельная, Отопление, Длиннопост

Теплый пол после монтажа стяжки.

Собираю котельную ч.2 Котельная, Отопление, Длиннопост
Собираю котельную ч.2 Котельная, Отопление, Длиннопост
Собираю котельную ч.2 Котельная, Отопление, Длиннопост
Собираю котельную ч.2 Котельная, Отопление, Длиннопост
Собираю котельную ч.2 Котельная, Отопление, Длиннопост

Сантех кот))

Показать полностью 5
5

Собираю котельную

Добрый вечер, профессионалы и любители поклоняться богам воды, газа, огня и тд.

Собираю сейчас вот такую котельную.

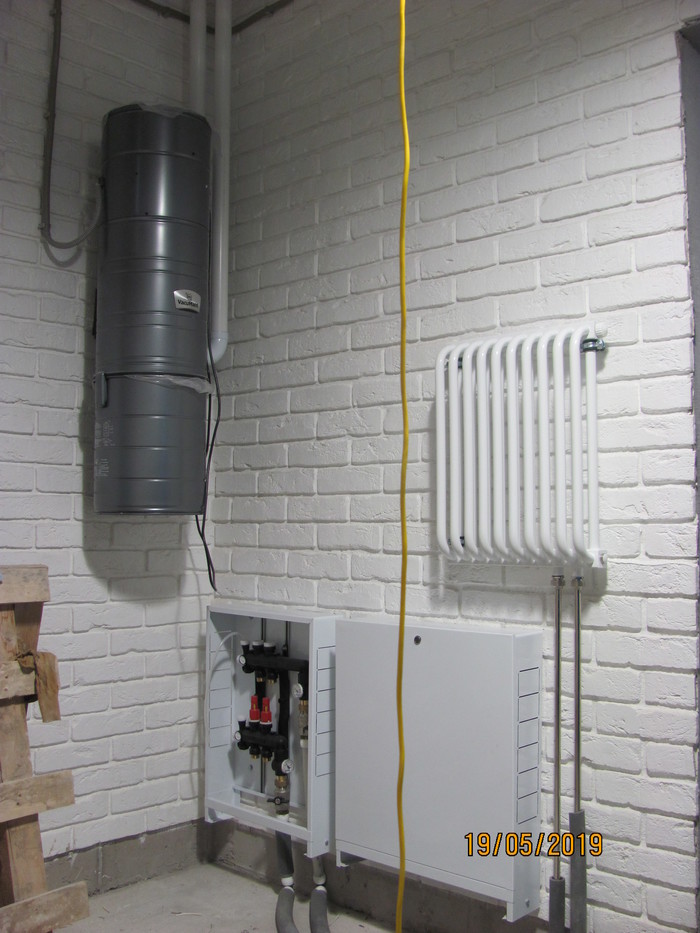

Немного вводных данных: на данном объекте я спроектировал систему ОВиК и ВК. Монтаж Вентиляции и кондиционеров делал не я. На текущий момент на данном объекте я выполнил монтаж: канализации, центрального пылеудаления и обвязка котельной.

На данный момент закончил автоматику и обвязку по теплу.

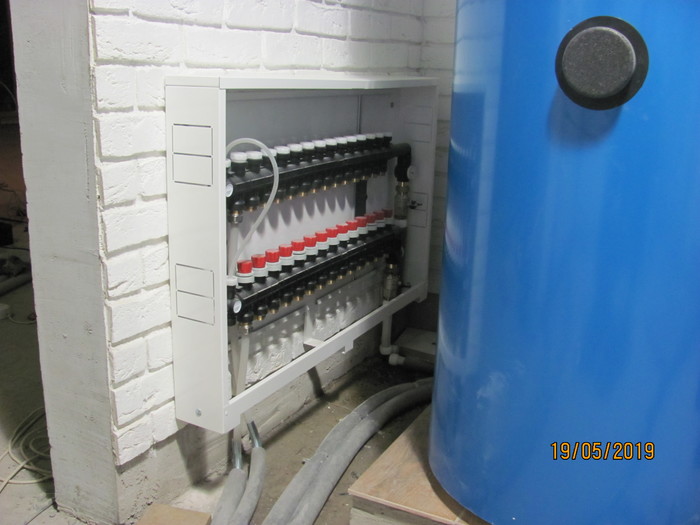

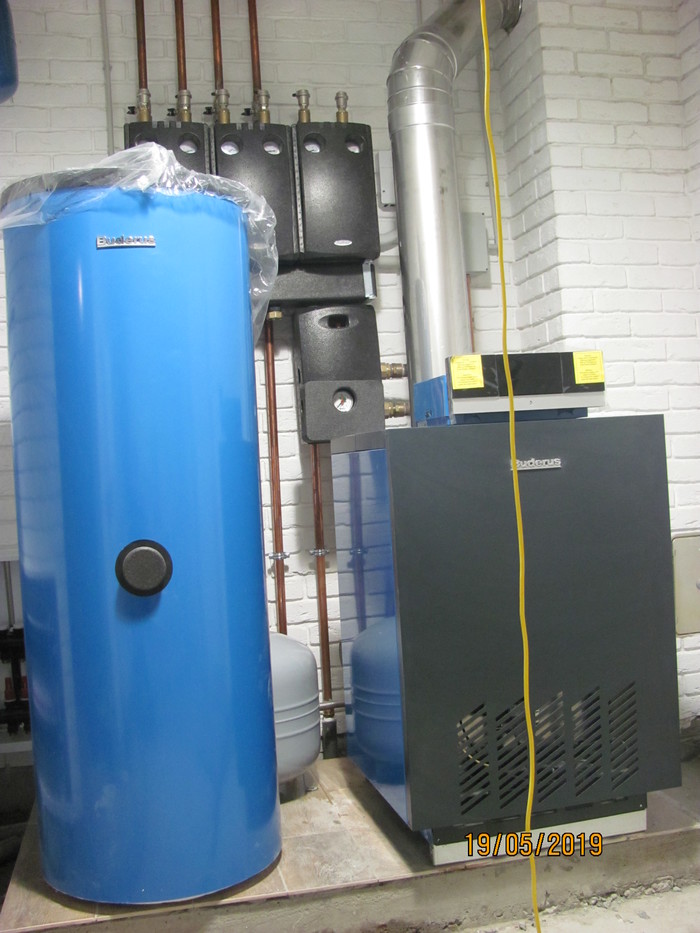

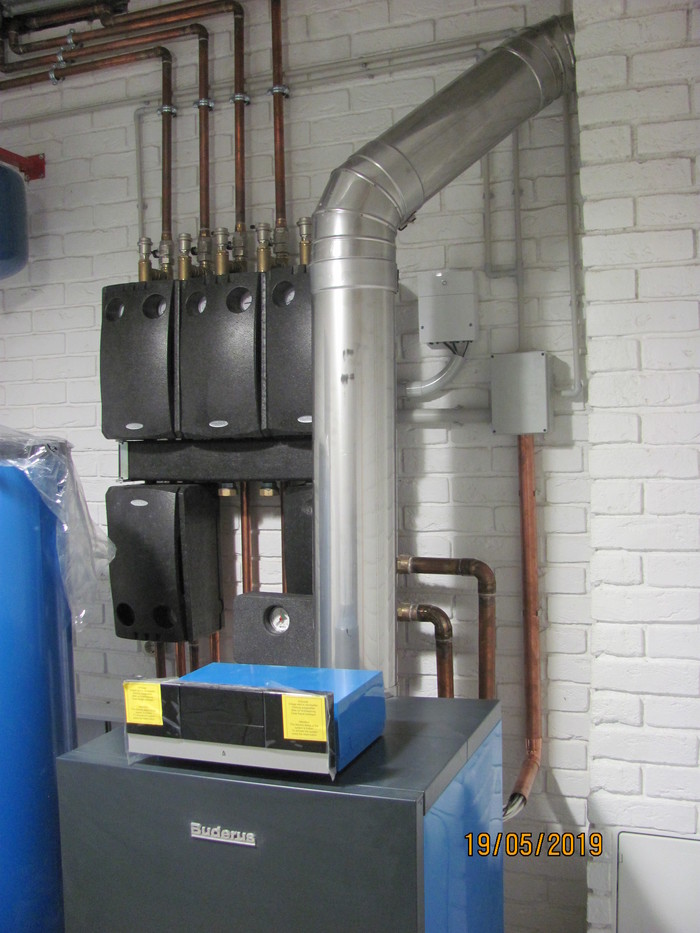

В данной котельной применено след оборудование: котел, бойлер - Будерус; насосные группы - Мейбес; насосы - Грундфос Альфа; Коллектора напольного, радиаторного отопления - Упонор. Трубы ис сшитого полиэтилена - Упонор.

Обвязка котельной - медь.

Кабеля автоматики проводил в ПВХ трубке. От распаечной коробки до котла, кабеля автоматики проложил в медной трубе (применил остатки)

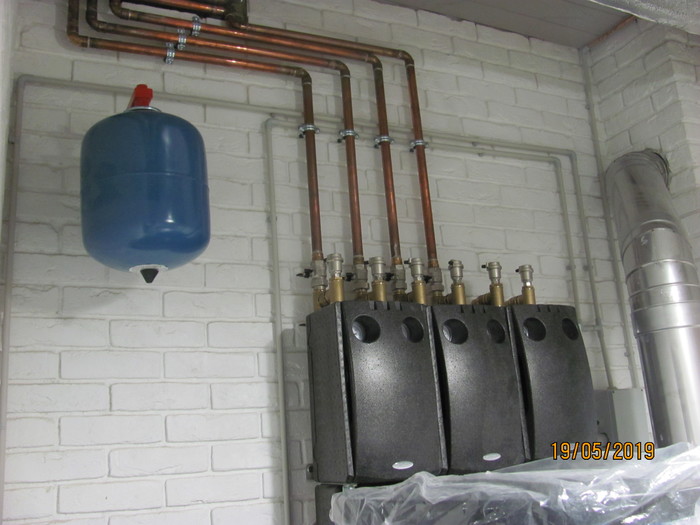

По насосным группам слева направо: Теплый пол, радиаторное отопление, отопление террасы. Насосная группа за бойлером - нагрев бойлера. Еще остался один выход для подключения нагрева калорифера вентиляции.

За желтый провод сильно не пинайте )) Свет это.

Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Собираю котельную Сантехника, Домашнийрукожеп, Монтаж сантехники, Длиннопост, Отопление
Показать полностью 6
