2. Набросок нужен для общего представления, как всё это будет выглядеть, и понимания размеров элементов. Отдельные листья и жёлуди я после отрисовал в Corel, и отдал в полиграфическую конторку, где мне за четыре сольдо всё это вырезали на плёнке плоттером. Нужно делать обязательно на плёнке, потому что обычная самоклеющаяся  процесса травления не перенесёт, и вы испортите заготовку.

Обезжириваем всё тщательно спиртом, и аккуратно наклеиваем листики в соответствии с планом. Я для лучшего прилипания ещё прогреваю феном.

И хорошо проглаживаю гладилкой, особенно в тех местах, где листья заходят друг на друга. Тут следует сразу вбить себе в голову, что самый нижний слой листьев в итоге после травления окажется верхним. Это надо учитывать, и если вы не хотите запутаться, лучше их пометить маркером, или, как вариант, для разных слоёв использовать плёнку отличающуюся по цвету. Но мне и так норм.

После того, как всё наклеено, берём маркер-краску, и тщательно закрашиваем все те места, которые травить не хотим. Полностью, со всех сторон, включая обух и режущую кромку. У меня клинок ещё не заточен, потому это сделать нетрудно.

Берём раствор хлорного железа (я использую 6-водное), разводим его как надо, смотрим, чтобы температура раствора была около 40 градусов по Цельсию (или 104 по Фаренгейту, если вы американец). Время травления одного слоя в моём случае - 15 минут.

Вытаскиваем, тщательно промываем всё в тёплой воде с мыльным раствором, и аккуратно снимаем верхние листочки. Я использую пинцет и зажатую в цанговой рукоятке цыганскую иглу. Всё надо делать максимально осторожно, чтобы нижние листья тоже не отклеились вслед за верхними.

Вот так у вас получится после первой протравки. После того, как отклеили всё ненужное, необходимо тщательно отмыть клей, оставшийся от плёнки, и снова всё хорошо обезжирить, иначе останутся артефакты и непротравленные места. Затем я снова наношу маркер-краску, но уже с небольшим отступом. Так мне захотелось.

После того, как сделали второй слой - снова всё хорошо моем и вскрываем поверхность наждачкой 2000 грит. Рисунок проявляется сразу - и видно, как отличаются листики на первом и втором слоях.

Снова обезжириваем, берём у жены кисть для маникюра, а у дедушки баночку чёрного цапонлака, и рисуем прожилки на листьях. Это будет третий слой травления.

Прожилки я травил всего 7 минут, этого достаточно. В итоге имеем вот что. Как видно, поверхность ещё зернистая, но всё это уберётся последующей обработкой наждачной бумагой.

Вот таким образом. Не очень увлекательно, но без этого никак.

Настало время заняться рукоятью. Готовим всё. В моём случае это три кусочка фибры, пластинка нейзильбера и кусок элфорина в качестве заменителя слоновой кости.

Снова всё шкурим разными наждачками до отупения...

Размечаем центры, сверлим дырки (для перфекционистов - отверстия)...

И подгоняем точно под хвостовик клинка. Приготовьтесь - это ОЧЕНЬ долго и нудно, если вы хотите сделать не абы как, а хорошо и без зазоров.

Готовим отверстие под хвостовик в будущей рукояти. Не забудьте на самом хвостовике клинка сделать запилы, чтобы он улучшить прочность склейки.

Последний раз всё примеряем, и проверяем на остутствие/наличие зазоров, соосность, криворукость и так далее... (клинок замотан малярным скотчем, чтобы не царапать во время манипуляций)

Кладём на стол полиэтилен, чтобы избежать маленькой трагедии при разливе смолы, и заполняем ей всё, что можно. Мажем тщательно. Справа внизу можно как раз увидеть запилы на хвостовике клинка.

Собираем всё, крепим вот такой вот самодельной хренью из двух палок, двух шпилек и шести гаек (некоторые стягивают резинками, но мне так удобнее). И оставляем на сутки.

Через сутки достаём, рисуем по шаблону (или без шаблона) контур будущей рукояти...

Немного обрабатываем...

И через примерно 10 минут всё готово)))

На самом деле, конечно, с ручкой придётся помучиться. Она должна быть А) симметричной, Б) удобной, В) симметричной со всех сторон. Внимательные заметят чёрные пятна у острия - это остатки клея от малярного скотча, и я его уберу ещё очень не скоро, потому что проект в самом начале.

Как я уже говорил в первом посте, в комплекте будут ещё ножны, коробка и манекен Дэнни Трехо для брутальности. Следующая стадия - украшение всех элементов рукояти резьбой, и доведение до ума клинка.

Честно говоря, я уже немного пожалел, что решил сделать этот проект таким замороченным в плане украшательств, потому что основной род деятельности отнимает катастрофически много времени, и работать приходится жалкими урывками. Но, надеюсь, результат будет того стоить.

Все эти рукоблудия в видеоформате я начал публиковать в Дзене

И на Ютубе

Если интересно - милости прошу.

Вот для примера вторая часть ролика:

Также хотелось бы уточнить - делать ли пост с фото продолжением. Но тут поживём - увидим.

На вопросы как обычно отвечу (если они не про личную жизнь)) С уважением - Attrakcion

Травление металла.

Ели не вдаваться в подробности и выражаться совсем простым языком, то это перенос изображения с бумаги на металл. Еще часто в народе называют гравировкой на металле.

Травление бывает:

-химическое;

-электролиз.

В данной статье я расскажу о электролизе, как о более интересном быстром и безопасном способе травления.

Делать все будем своими руками и из подручных материалов и инструментов на примере оригинальной визитки.

Нам понадобится:

-вода водопроводная;

-соль поваренная ;

-источник питания*;

-емкость для травления;

-заготовка непосредственно;

-утюг;

-лазерный принтер;

-глянцевая бумага**.

Все это можно найти у себя дома или в гараже.

*- в качестве источника питания подойдет и простой блок питания от телефона. При работе с маломощным блоком питания , травление произойдет, но на это потребуется больше времени. И это лучше, чем если у вас будет мощный источник питания, сила тока которого, сможет пробить защитный слой нанесенного тонера и прожжет всю заготовку за считанные минуты (или даже секунды, если речь идет о автомобильном аккумуляторе, например)

** - глянцевая бумага покрыта такими составами, которые препятствуют впитыванию тонера в бумагу , что улучшает перенос рисунка. Так же можно обойтись и вовсе без бумаги, если рисунок рисовать непосредственно на металле. Если вы, например, имеете хорошие художественные навыки.

Для наглядности, разделю статью на маленькие части- главы.

Глава 1. Рисунок.

Его вы можете скачать из интернета или же нарисовать сами в фотошопе. Самое главное, чтобы линии рисунка были четкие и однотонные (места с полупрозрачной заливкой будет протравлены вместе с основной частью травления и у нас будет брак!) .

Тут стоит учесть 2 момента:

- травиться будет незащищенная часть рисунка (голый металл);

- рисунок нужно распечатывать зеркально, так как прикладывать к металлу будем лицевой стороной.

Глава 2. Перенос рисунка.

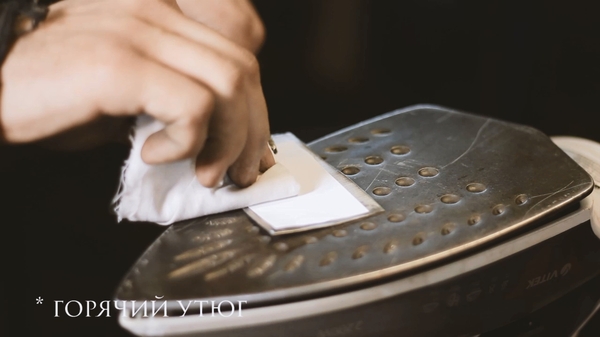

Я использую утюг, как самый простой и доступный вариант нагрева. На видео видно,

что я перевернул утюг и приложил металлическую заготовку к нему, а приглаживал

рисунок кусочком тряпочки. На личном опыте я понял, что так можно добиться более

качественного переноса, разглаживая рисунок вручную, а не пытаюсь его прижечь

всей поверхностью утюга.

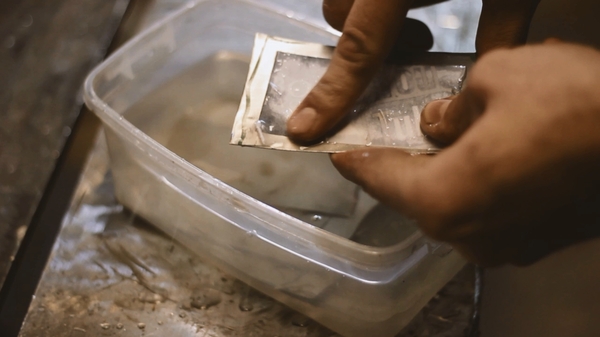

После чего переходим к водным процедурам. Под струей воды (или в ванночке)

отмачиваем заготовки и аккуратно пальцами стираем бумагу. Тонер останется на

металле!

Глава 3. Раствор для травления.

Все просто. Для травления электролизом нам понадобится насыщенный солевой раствор. А это значит, что нужно добавлять соль в воду до того, пока она не перестанет растворяться. Это нужно для увеличения токопроводности воды.

не стоит считать соль ложками и слепо сыпать одинаковое их количество для всех ваших экспериментов. Помните, что в горячей воде соли растворяется больше, чем в холодной.

Глава 4. Подготовка.

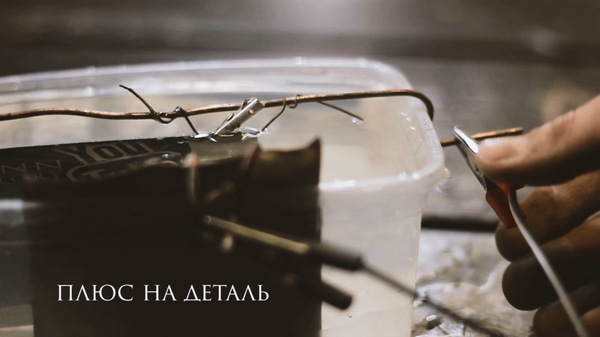

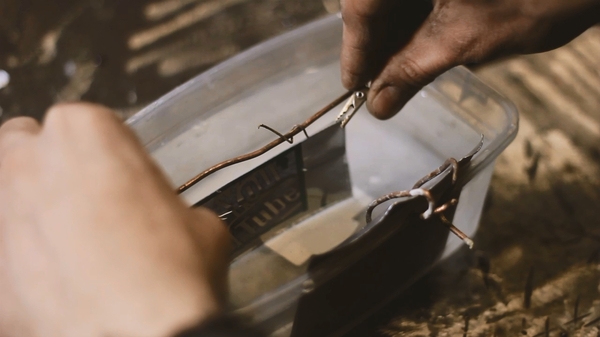

Устанавливаем оба электрода (катод (минус)- корпус; анод (плюс)- деталь) в солевой раствор друг напротив друга. Я делаю это вертикально, чтобы образующийся налет не скапливался на заготовке. Электроды не должны касаться друг друга напрямую. ВАЖНО! Катод должен быть такого же размера , как и деталь. Это необходимо для равномерного травления.

Глава 5. Травление.

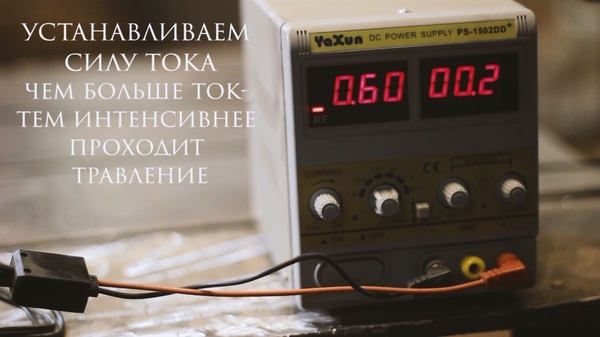

Мой блок питания позволяет задавать силу тока, что довольно удобно для контроля процесса, но не критично. Я установил силу тока в 0.5А , ровно столько же, сколько дает обычный зарядник от телефона! (именно так я и начинал свои опыты).

Напряжение в данном случае не столь важно. Оно влияет на расстояние между электродами. У нас оно совсем не большое, так что это , повторюсь, не важно.

Чем больше поверхность которая будет подвергаться электролизу, тем больше нужна сила тока. Цветной металл так же требует большей силы тока.

При моем варианте травления, результат я получил за 30 минут травления при силе тока в 0.5А.

При таком токе тонер остался без повреждений и травление прошло достаточно глубоко и без брака!

Дальше, я просто вырезал заготовку ножницами и обработал наждачной бумагой.

Полный процесс на видео. Если у вас останутся вопросы, я буду рад на них ответить. Приятного просмотра!
