Гравировка методом травления на алюминиевом жетоне
Доступный по цене диодный лазер к сожалению слабоват, да и светит не в том спектре, что бы гравировать на алюминии, но можно сделать гравировку методом травления, для этого необходимо закрасить (в моём случае самая дешёвая аэрозольная краска) обе стороны жетона, награвировать необходимый рисунок, с этим справиться даже слабая лазерная головка, промыть водой выуженную краску, подготовить щелочной раствор (вода/щёлочь), достаточно использовать любое средство для прочистки труб от засора, чем больше положите, тем сильнее реакция, помещаем в раствор жетон и ждем не более 5 минут (или дольше для более глубокого результата). После травления, тщательно промываем водой, а для удаления краски с жетона, используем растворитель 646, снова промываем, жетон готов. Будьте осторожны при использовании щёлочи!
Медь, никель, дымящая азотная кислота
Казалось бы, что может быть сложного или непонятного при травлении металлов в кислотах? Взял металл, закинул в кислоту и процесс пошел.
Но на деле есть масса нюансов, которые конечно важно учитывать при особых, деликатных травлениях.
Например приносят кусок меди покрытый никелем и говорят:
-а страви пж только никель, только чтоб медь под ним осталась неповрежденной.
В таком случае приходится изворачиваться по всякому, подбирать концентрации кислот, составлять разные смеси этих кислот, в некоторых случаях даже прибегать к электрохимическому травлению.
Вот решил заснять процесс где наглядно видны подобные нюансы.

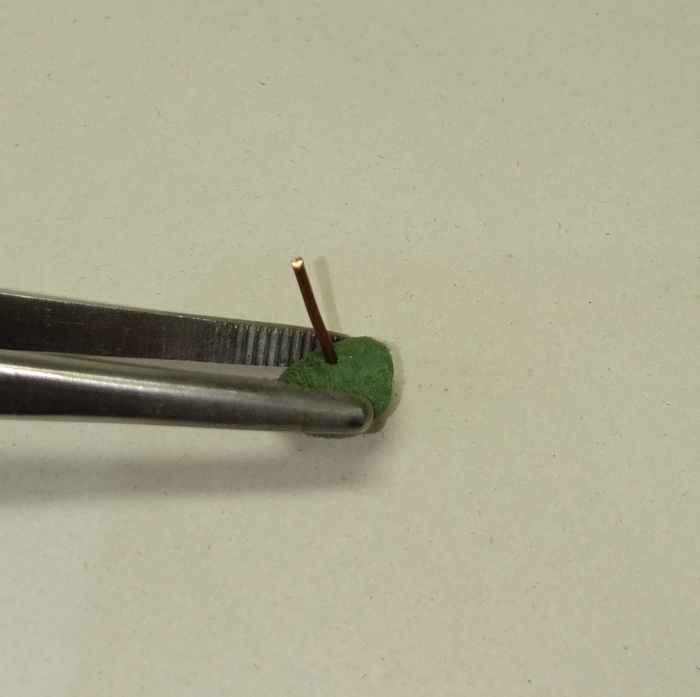

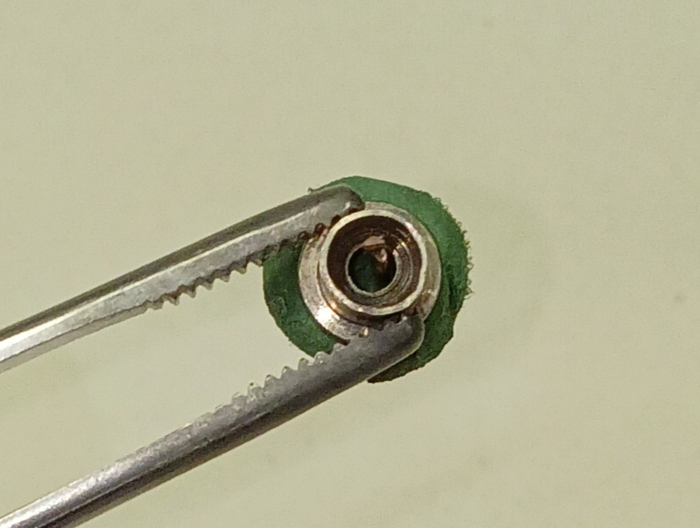

Была взята никелевая втулочка, к ее дну приклеен спец пластилин для устойчивости на дне чаши, а во внутрь помещена медная проволока.
Также просто для наглядности, точно такая же проволока была воткнута в пластилин.
Далее все это помещено на дно стеклянной чаши. Заливалось азотной кислотой плотностью 1,4г/см3 (концентрированная)
Как видно, хоть все материалы помещены в одну кислоту и одновременно, но первее начинает травиться именно никель. Более того, травление медной проволоки слева практически не происходит.
Должно быть, медная проволока которая находится в никелевой втулке тоже не травится? Как бы не так)
Справа растворилось все, и никель, и медь. И только после этого началось активное травление медной проволоки слева.
Такой вот незатейлевый наглядный эксперемент в травлении металлов, может быть кому то будет интересно посмотреть) подумать почему так происходит)
Показать полностью
3
2
Заготовка для нового глюкофона
Протравил сегодня. Диаметр 30 см, ток 6,5А, время 6 часов.
Есть вопрос к тем, кто травит систематически. Края глубже протравились, хотя от минуса они дальше. Минус в виде сетки на дне таза. Плюсовой контакт посередине заготовки
Звук хочу сделать вот такой:
Показать полностью
2
1

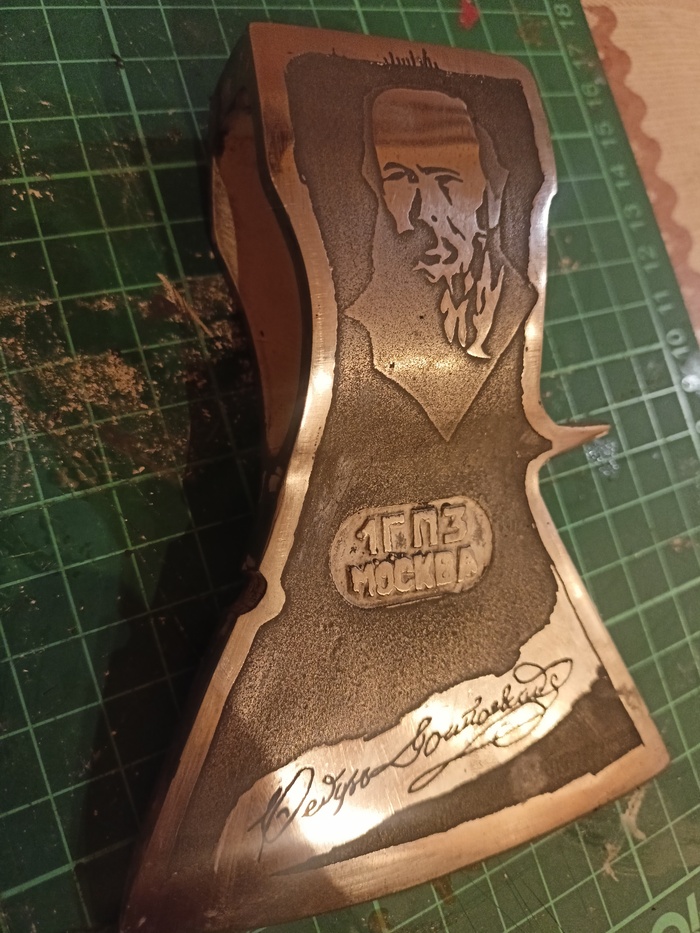

Топор Достоевского
Давно была эта мысль в голове, и вот я ее реализовал. А то все викинги, руны, да кельтские узоры...
Топор имени Родиона Раскольникова.
Подлинность доказывает подпись самого Федора Михайловича.
Картинка взята с обложки одноимённой книги. Эта иллюстрация завораживала меня с самого детства, и, как мне кажется передает все душевные терзания, изложенные классиком.
Всем всего самого острого, а главное, помните: "Во всем есть черта, за которую перейти опасно; ибо, раз переступив, воротиться назад невозможно."
Показать полностью
2

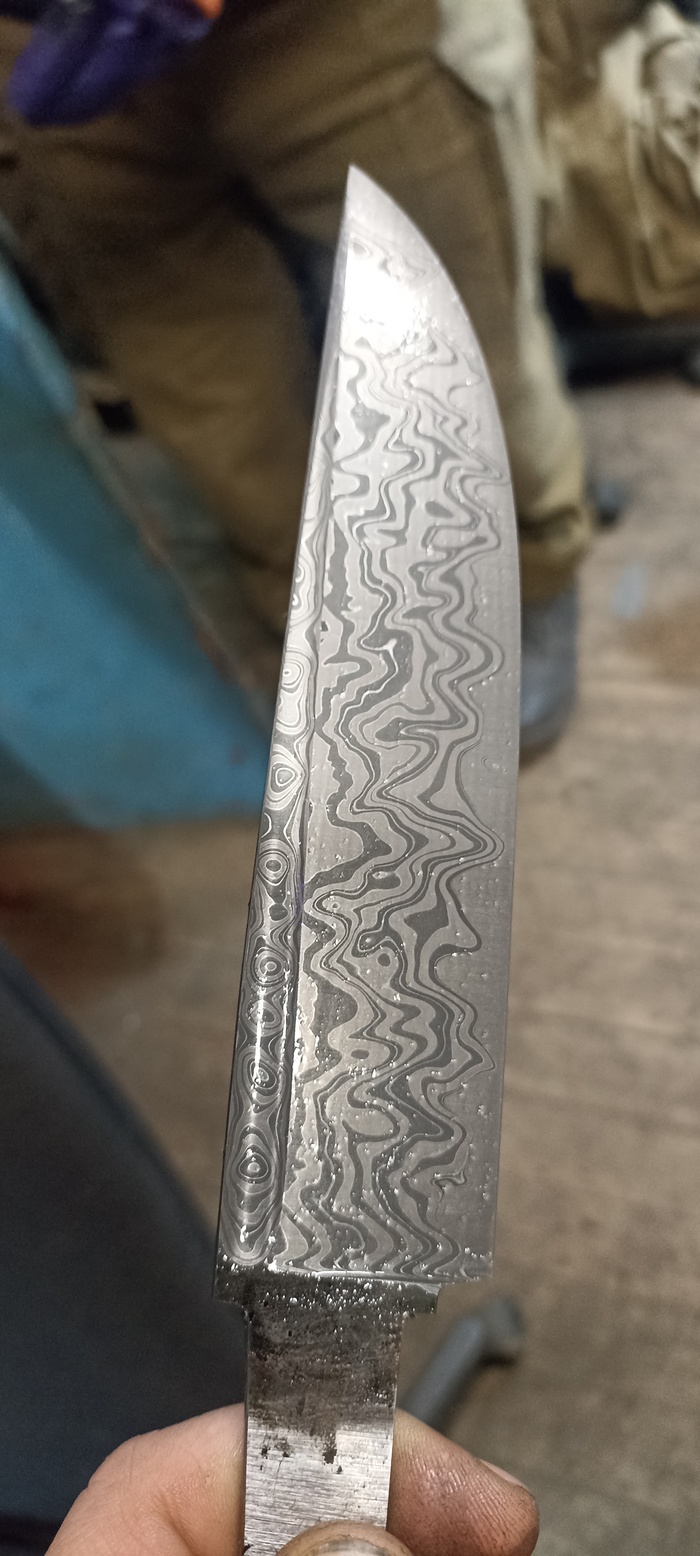

Травление нержавеющей, в том числе, стали
