Замена матрицы на MacBook Pro 16’ M3P⁠⁠

Здрасьте.
Сегодня я покажу как легко и непринужденно заменить битую матрицу старенького A2991 на процессоре прошлого поколения.

Крышка немного гнутая, так часто бывает на ноутбуках с большой диагональю.

Выправляем это дело ручками до приемлемого состояния.

Далее снимаем все пластиковые накладки, выкручиваем винты, снимаем резинку и вытягиваем герметик на котором по периметру держится сама матрица.

При нагреве растянутый герметик легко возвращает изначальную форму. Интересно было бы узнать производителя и марку данного состава, но это что-то из области фантастики.

После удаления герметика матрица просто вываливается из крышки.

Удаляем старую проклейку резинки.

Мазюкаем мутную жижу из шприца для лучшей адгезии нового скотча.

Приклеиваем тонкий 3М скотч в паз резинки. Удобнее всего это делать двумя пинцетами.

Таким же макаром возвращаем взад отмытую резинку.

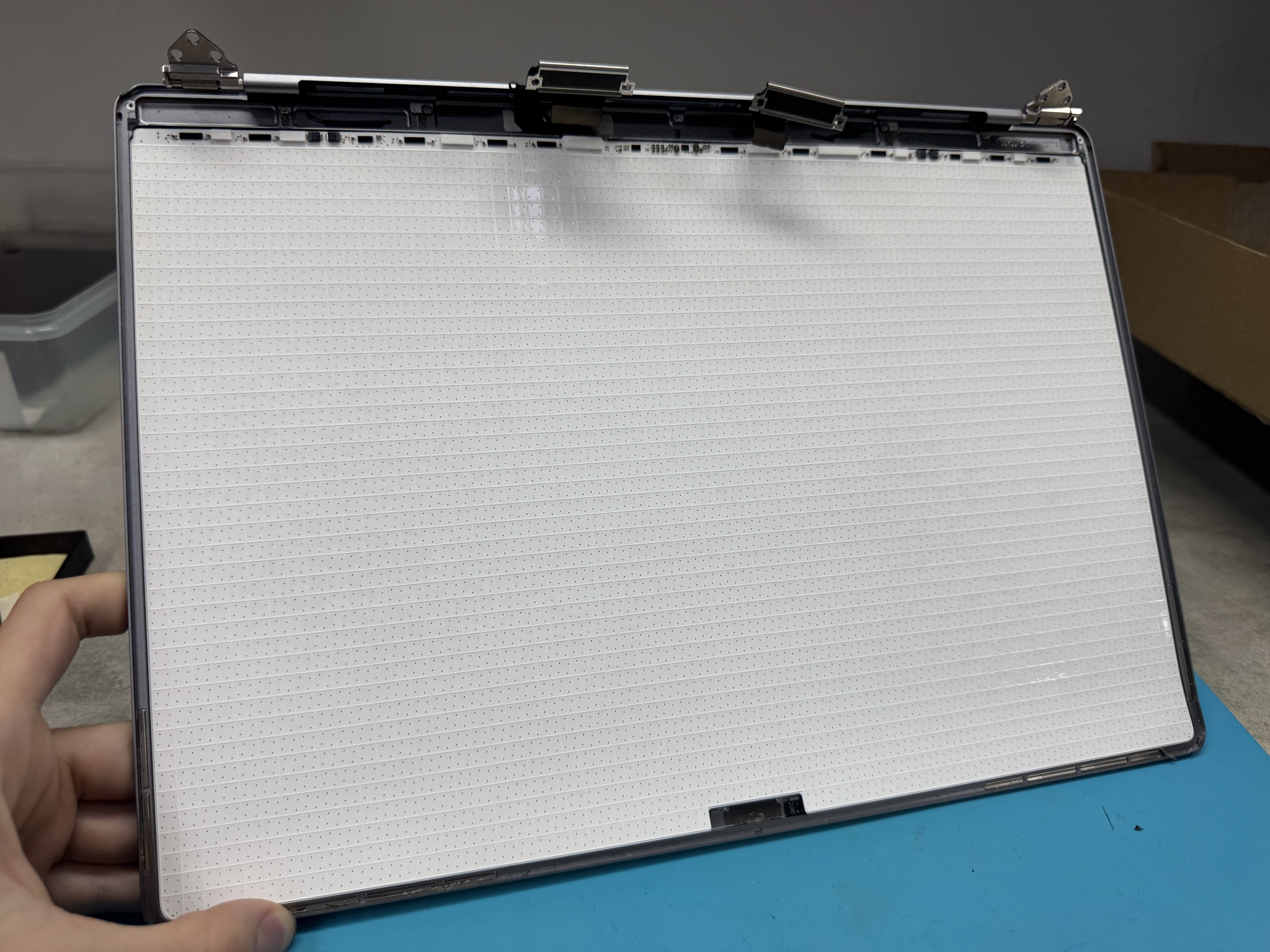

Крышка готова к установке новой матрицы.

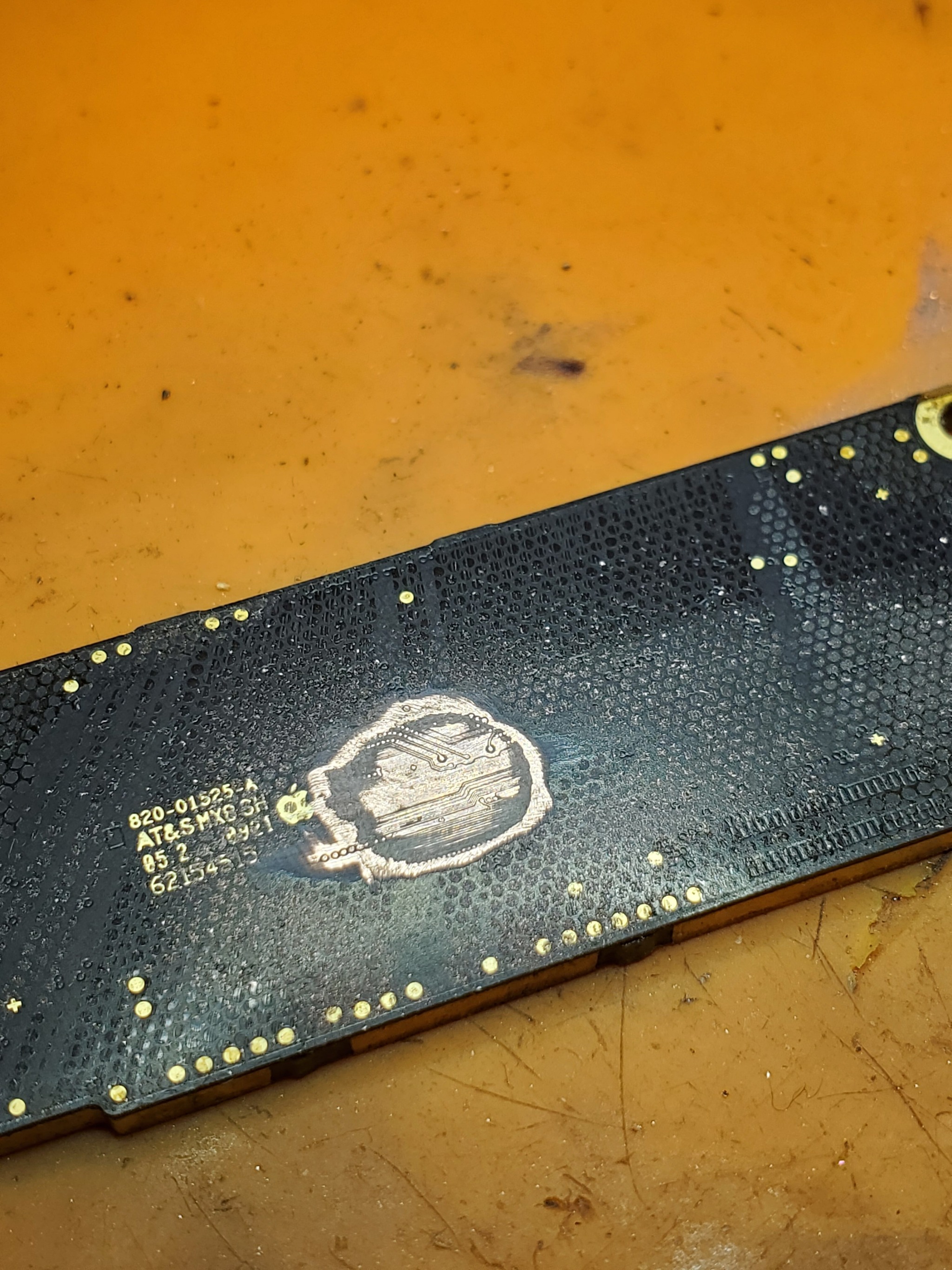

Теперь нужно перенести комплект из двух микросхем (микроконтроллер и его SPI ROM) со старой матрицы на новую. Это необходимо сделать для того, чтобы избежать артефактов изображения / подсветки из за несовпадения серийника. Да, эпл очень любит вставлять палки в колеса неавторизованных сервисных центров.

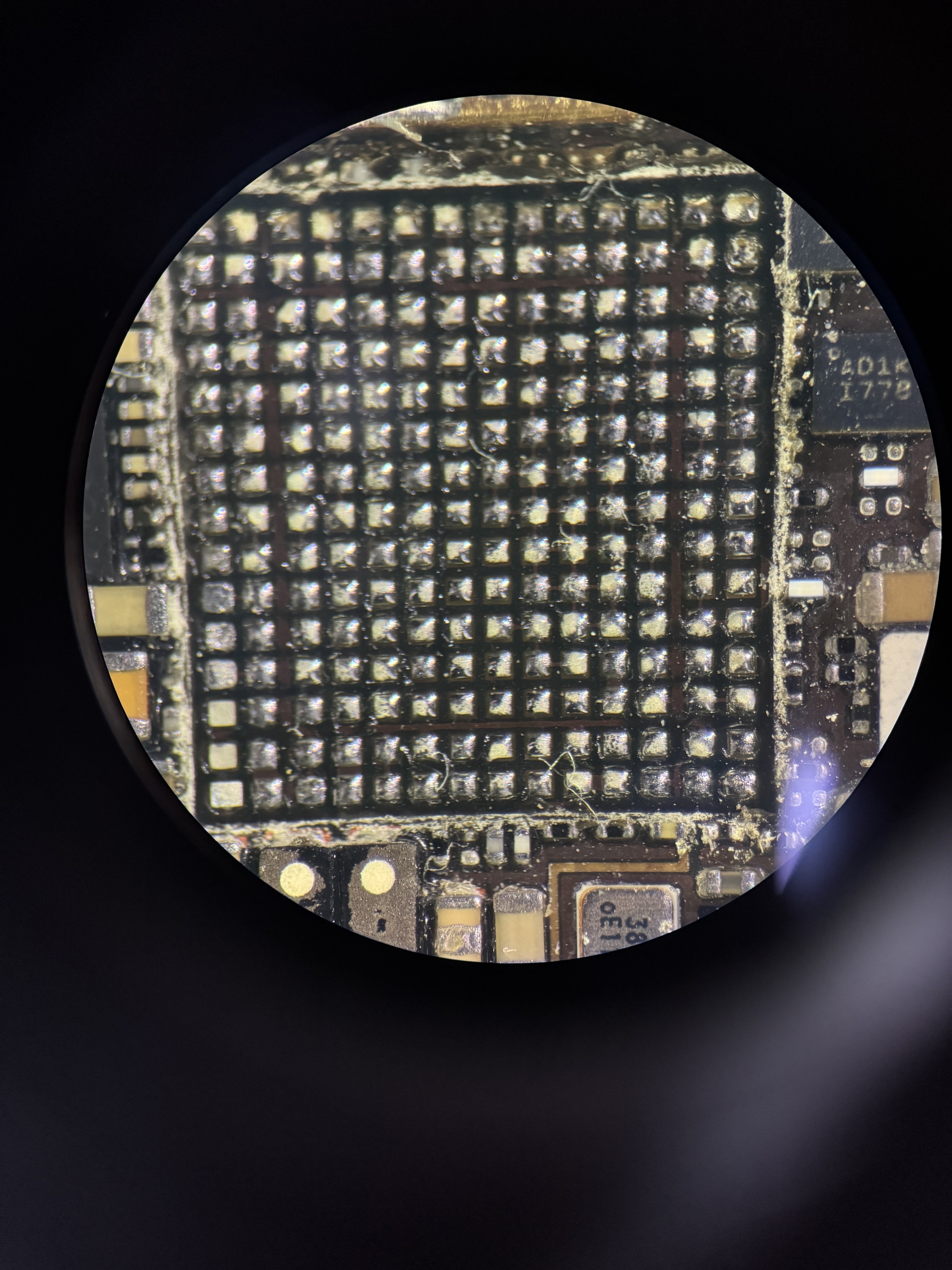

Подготавливаем микросхему к накатке новых шаров.

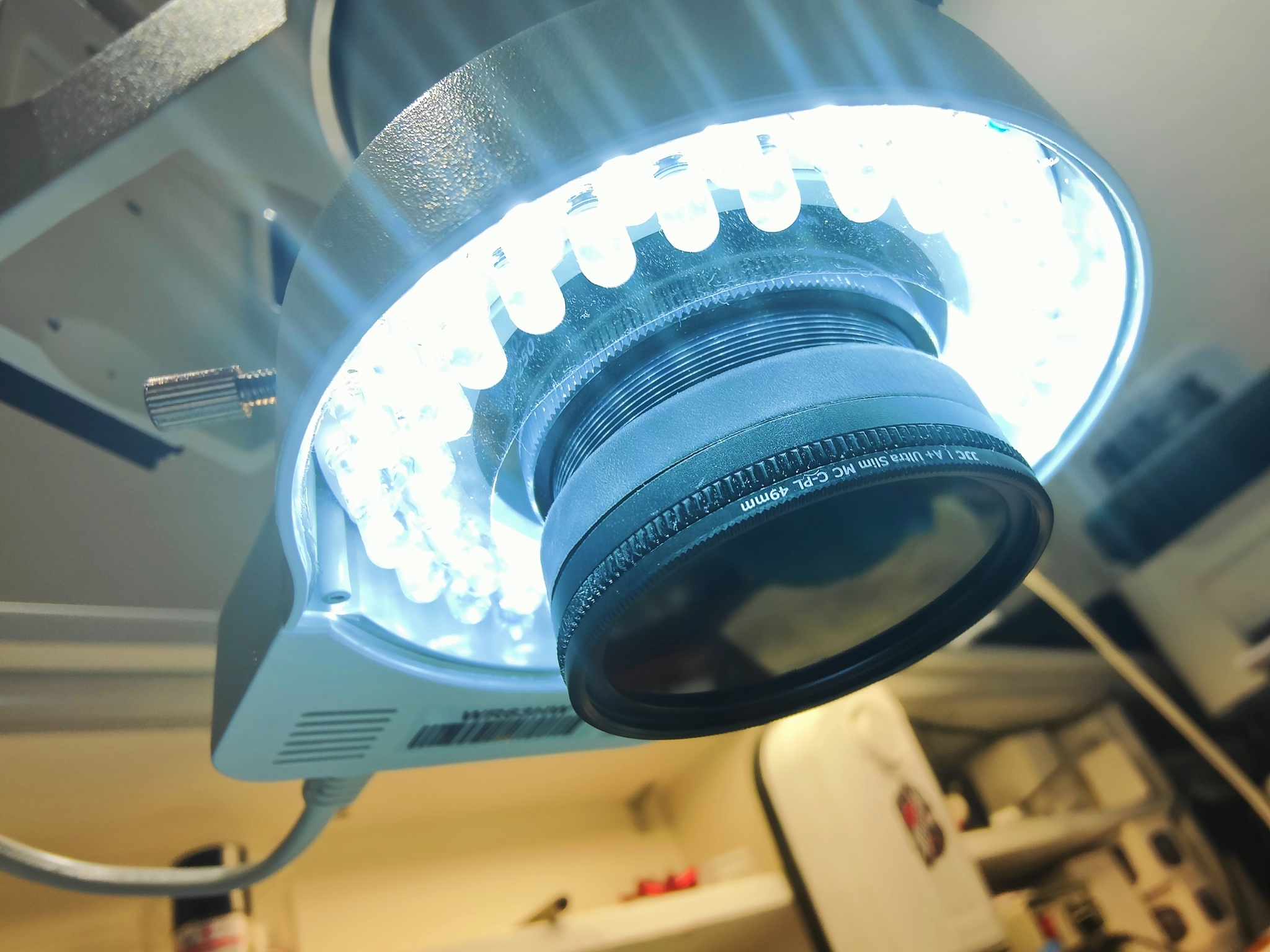

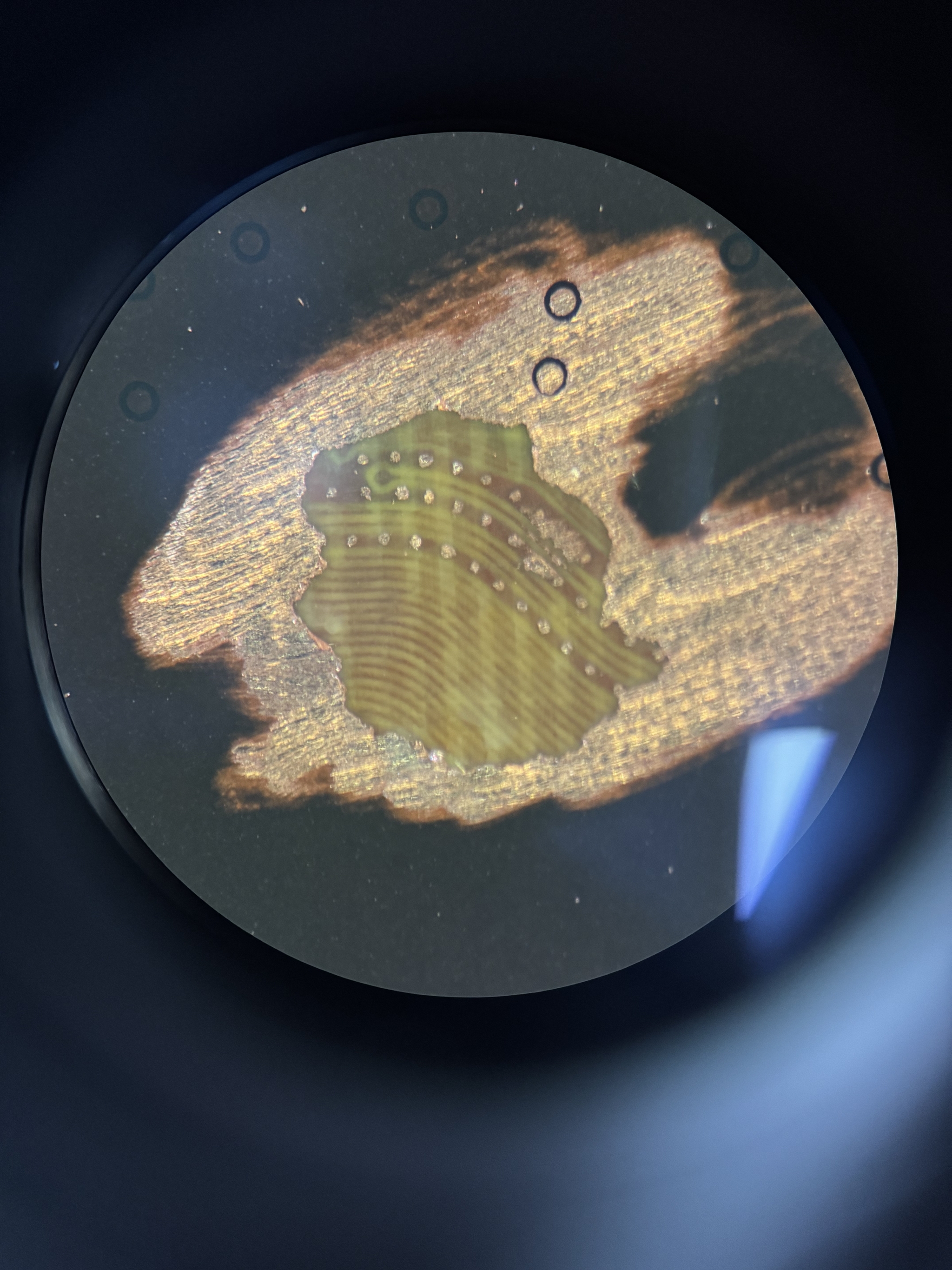

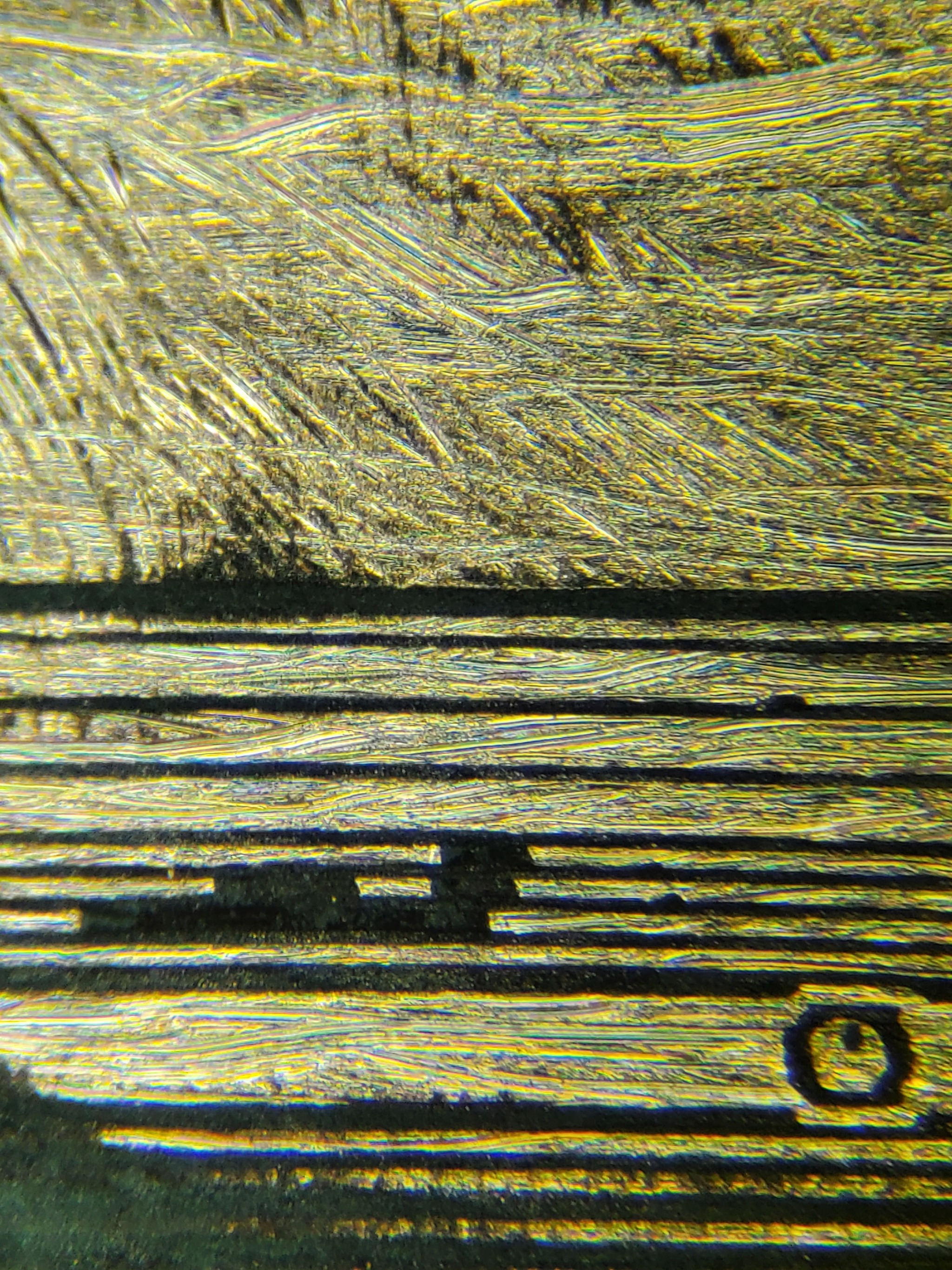

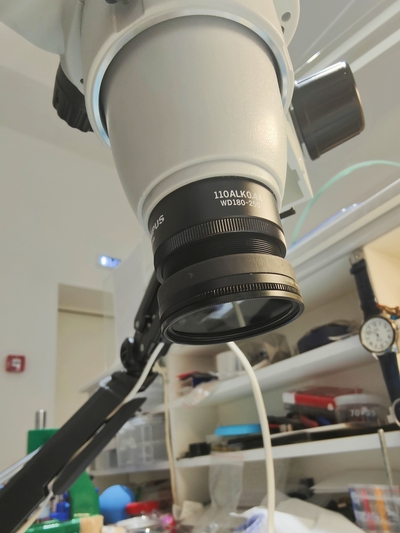

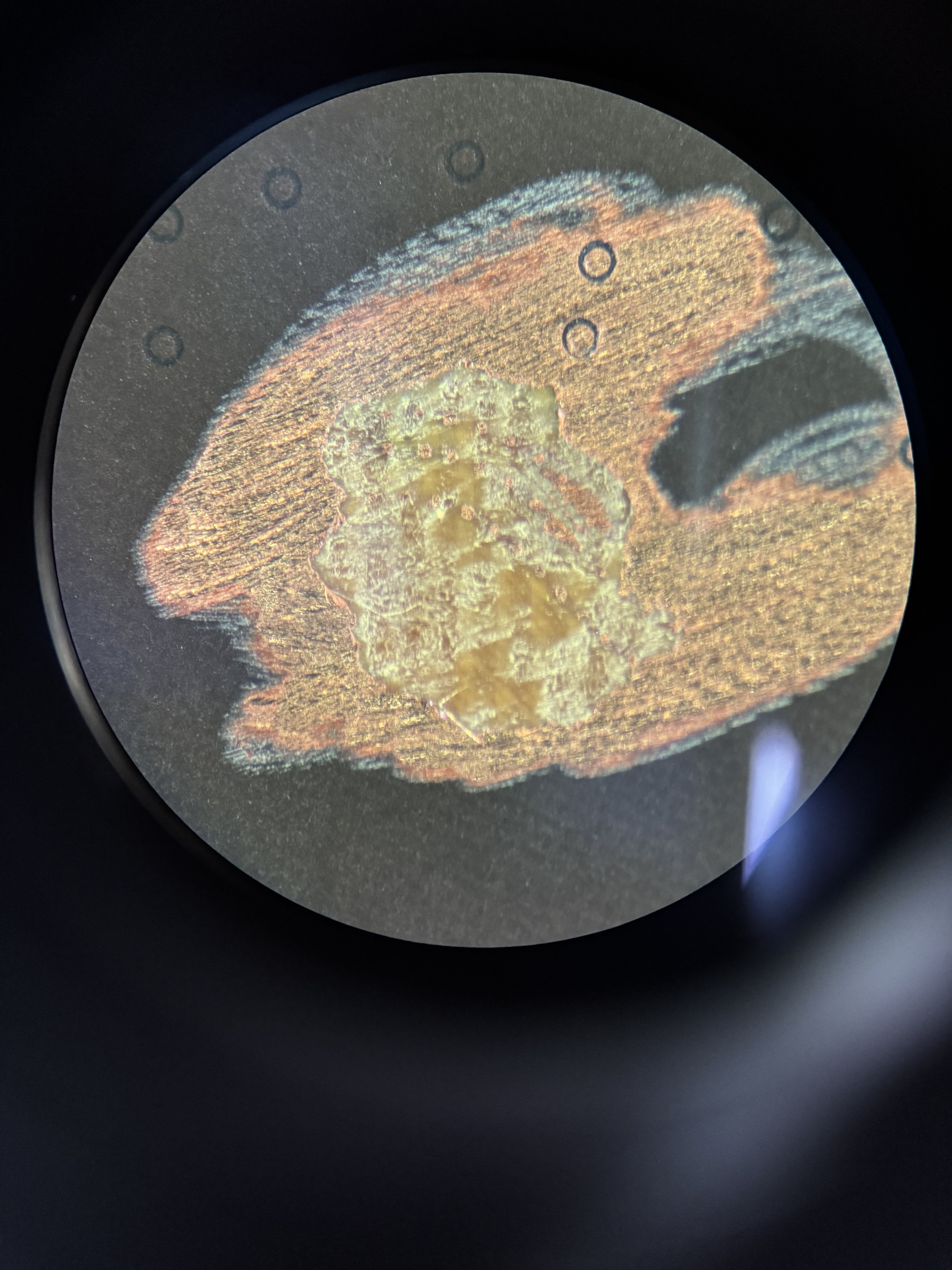

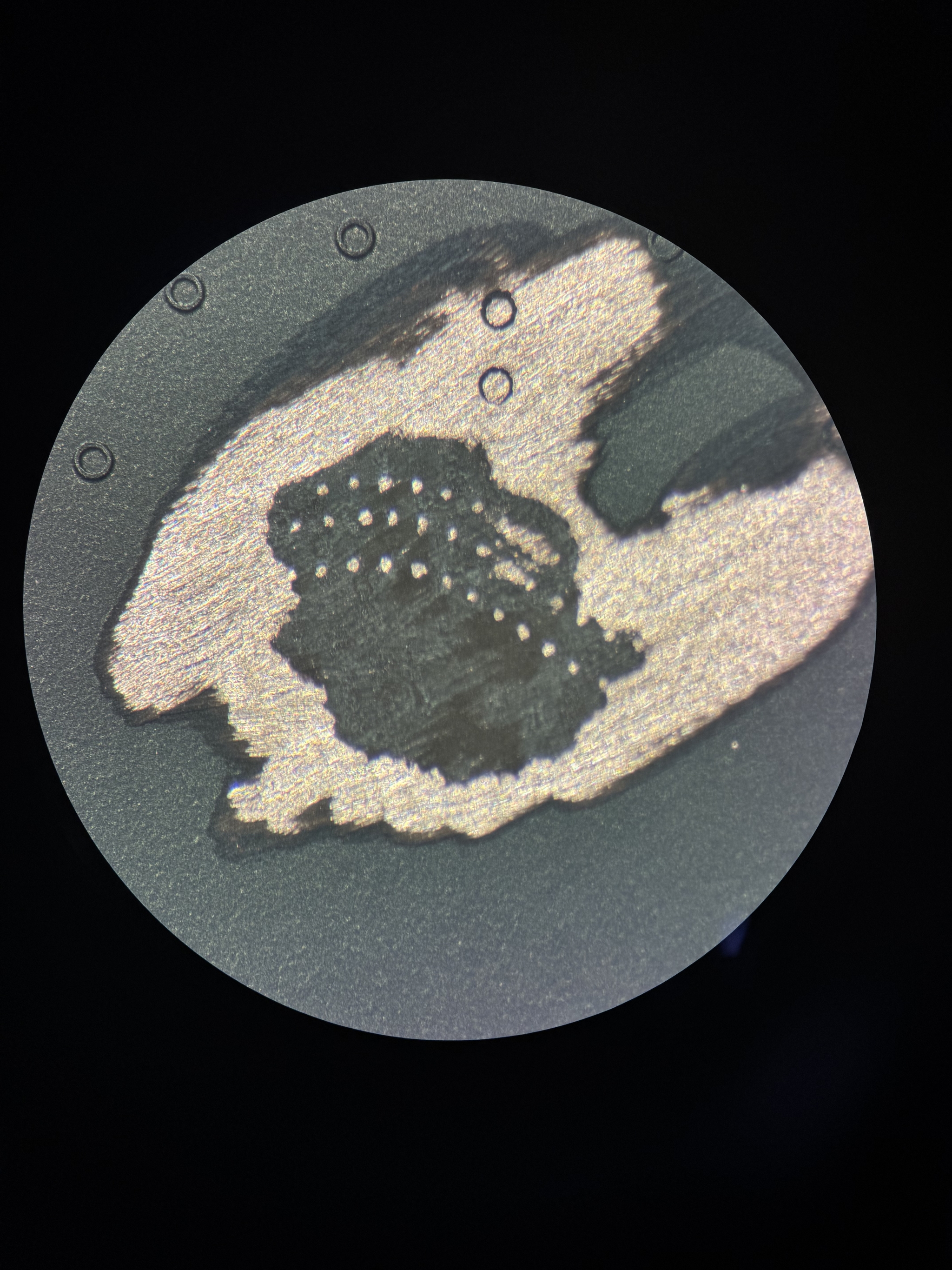

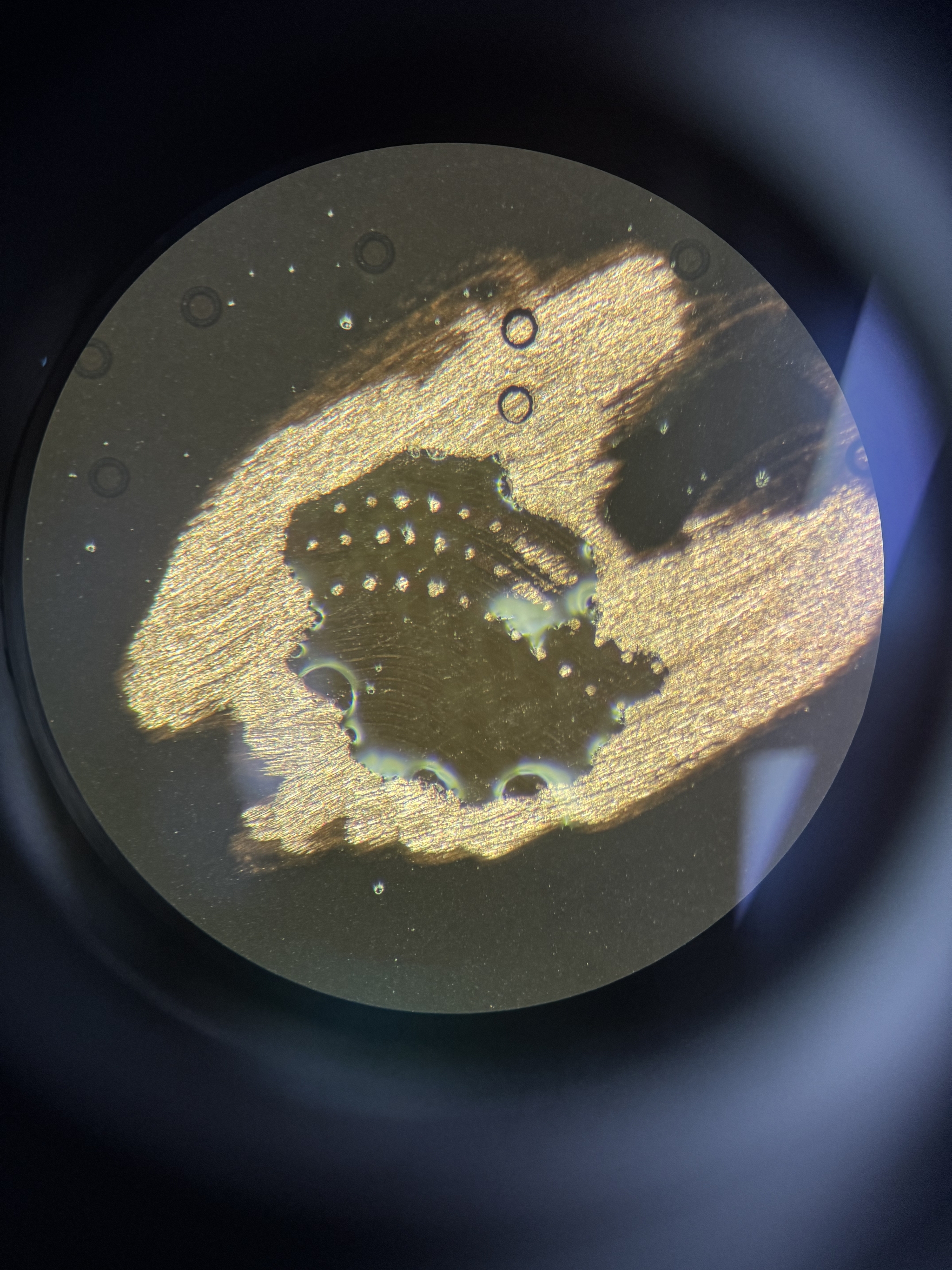

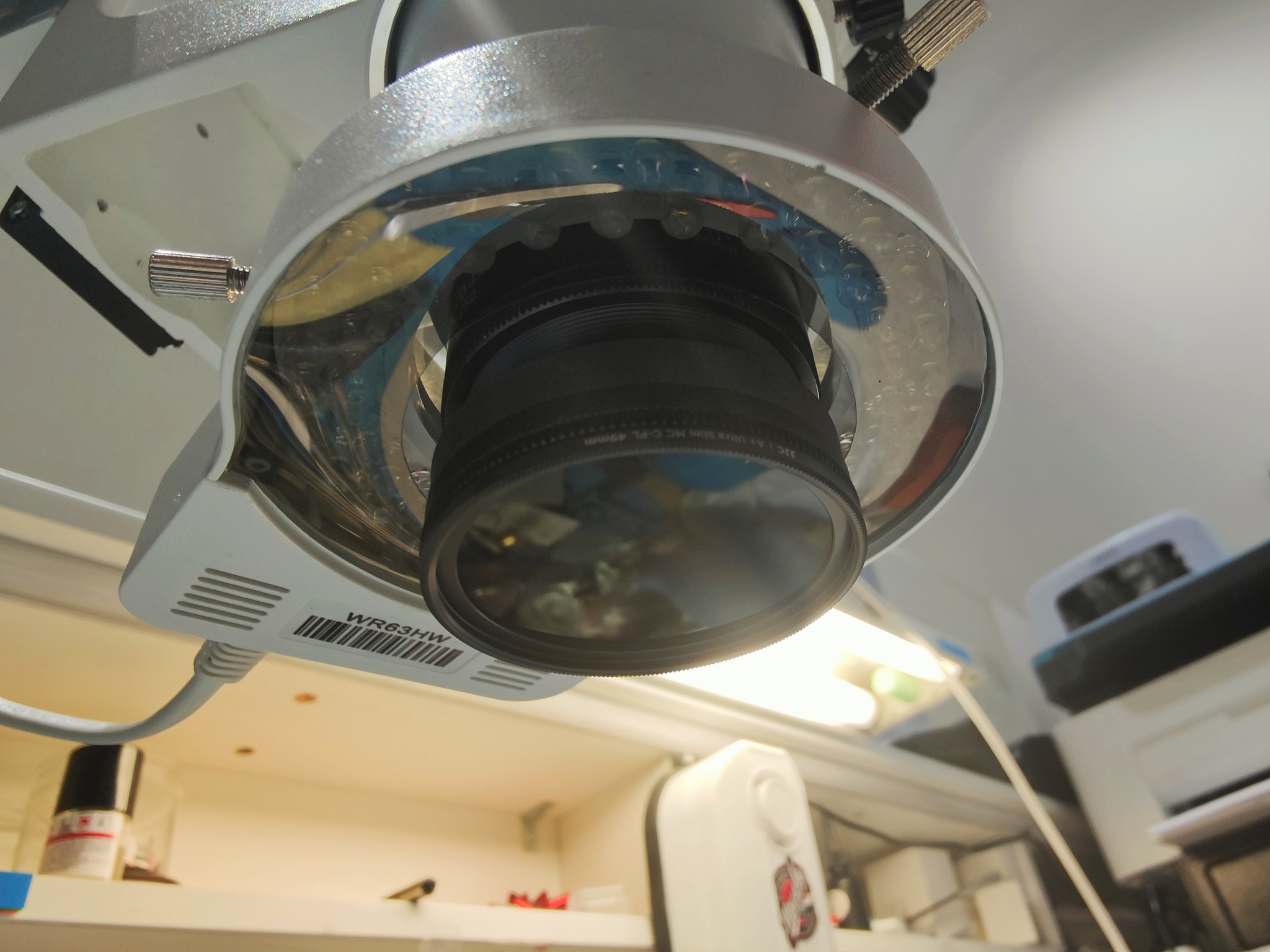

Пару фоток зачем нужен поляризатор на подсветке. Трафарет вроде как чистый, но не совсем.

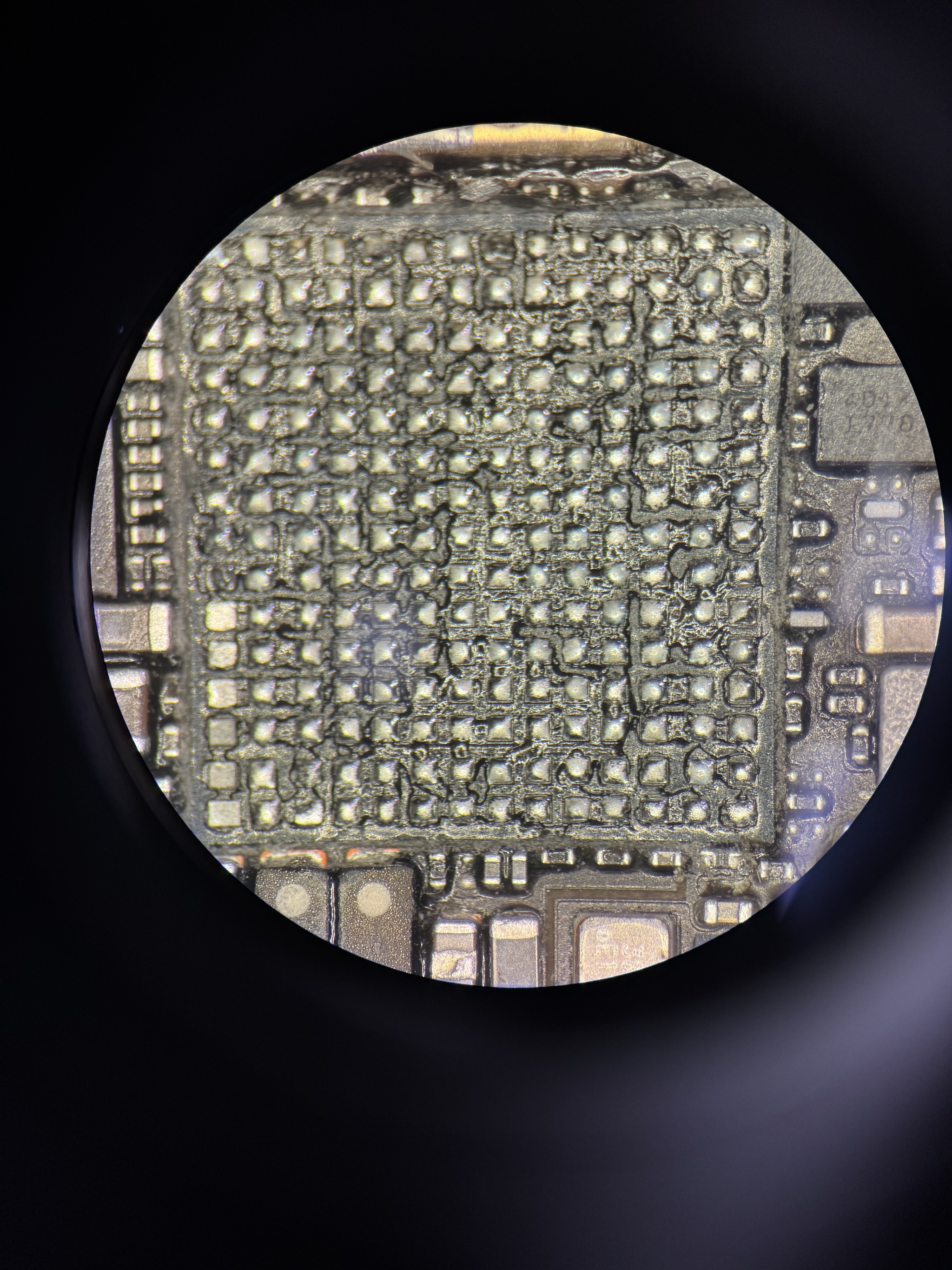

После перекатки чип выглядит следующим образом.

Закрываем рабочую область чтобы не повредить нагревом новую матрицу при пайке и переносим чипы.

Проверяем матрицу после замены комплекта.

Таким образом выглядит тестовый бутерброд.
Крышка-картон-корыто-картон-крышка от 15’ интела-новая матрица.

Теперь остается максимально аккуратно нанести герметик не измазав при этом листы подсветки.

Вставляем матрас в крышку и позиционируем относительно краев.

Кидаем на подогрев чтобы ускорить полимеризацию герметика и прижимаем чем нибудь увесистым.

Собираем тушку назад предварительно почистив от пыли.

И вот результат.

На этом все, всем спасибо все свободны.
До встречи в следующих постах.
