Внутрисхемное подключение к микросхеме emmc, часть 1⁠⁠

Здравствуйте. Хочу вам рассказать о подключении к микросхеме emmc в телевизорах не выпаивая её. К сожалению так бывает что на свежие телевизоры нету внутрисхемного подключения, то есть распиновка ISP, где подключаются VCC, VCCQ, GND, CMD, CLK, D0 (реже D1, D2, D3 - сегодня о них и пойдёт речь).

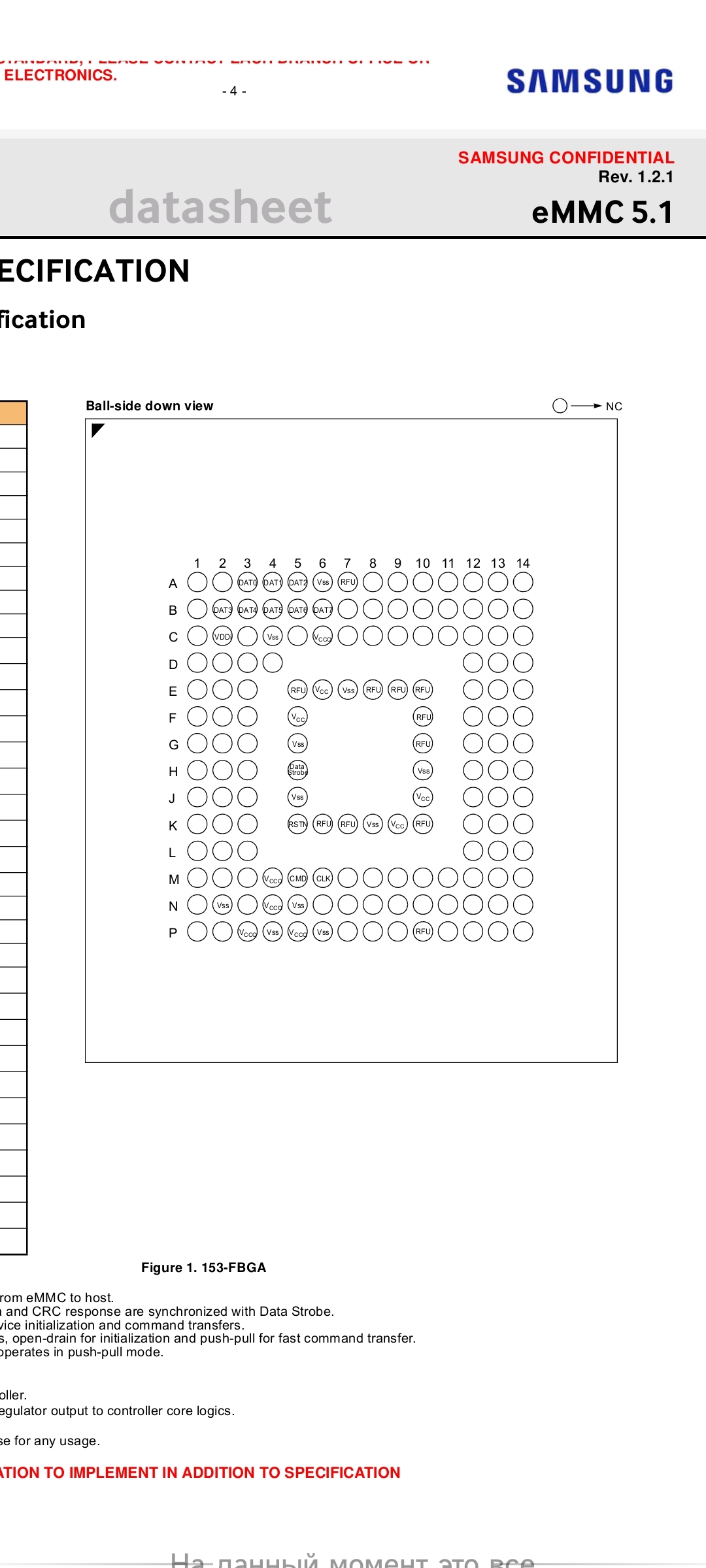

Имеем на руках 4 платы свежих, на которые нету никаких распиновок. В этом нам поможет замечательная схемка, которую можно найти в интернете.

Абсолютно неважно с какого даташита вы её возьмёте, так как такая распиновка она одинаковая на все микросхемы в корпусе BGA153/169.

Имеем телевизор TCL 43P745, партномер платы(их на самом деле 2шт):
1) TD.RT2851MT.782 (T)
2) 40-R51MPH-MAB2HG-C

На этот телевизор с такими партномерами нету прошивок, а тем более подключения по ISP. Будем исправлять этот момент.

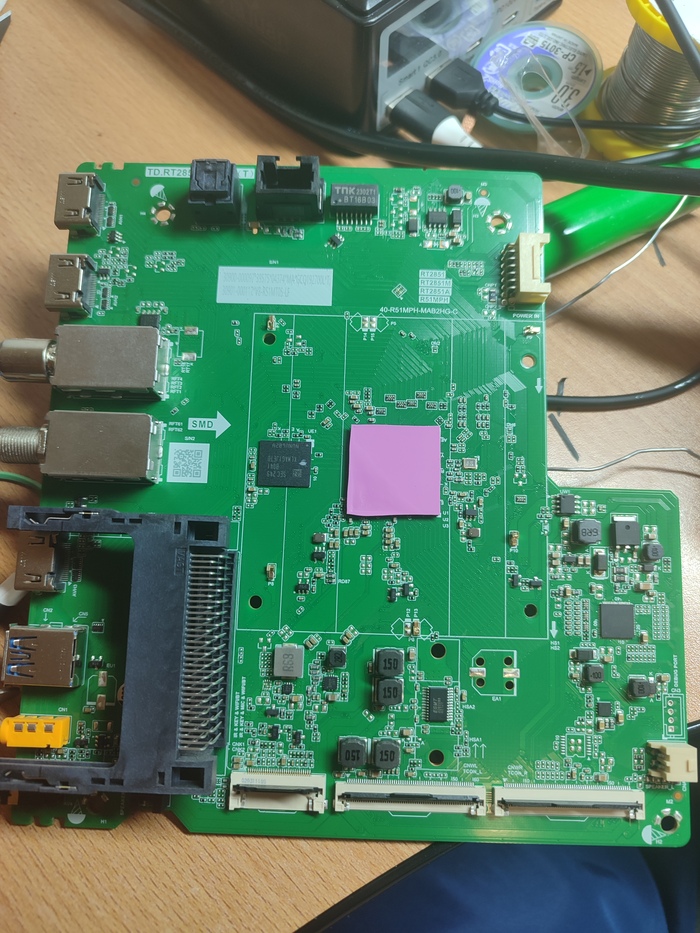

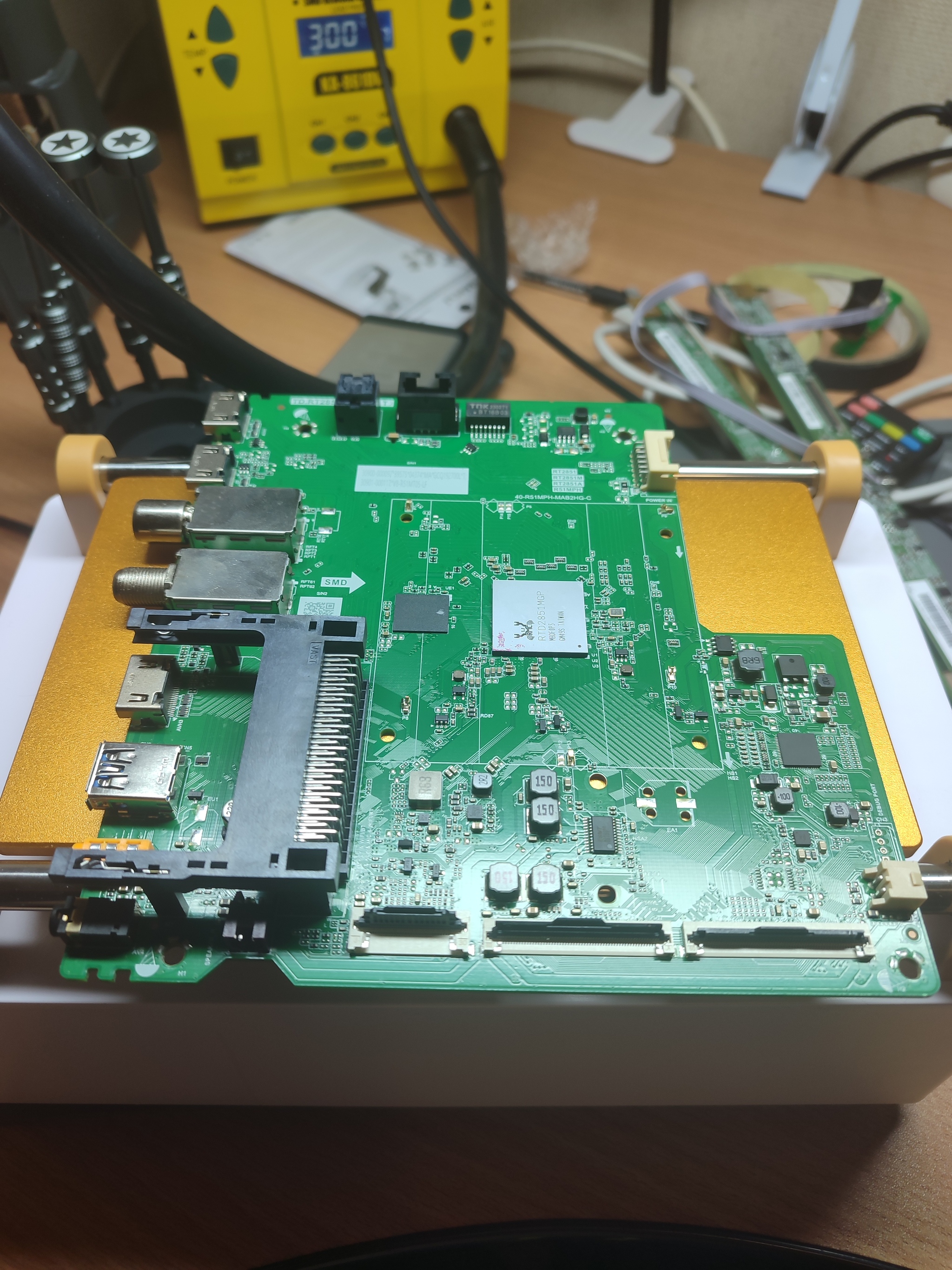

Имеем плату такую с этого телевизора.

Кладём её на нижний подогрев, в моем случае это идёт сепаратор от телефонов, который максимум может разогреваться до 120гр.(Этой температуры вполне себе хватает для того что бы прогреть плату, снять флешку, при этом не угробив её - спойлер, на этом телевизоре уже была флешка, которая уходила в мир иной).

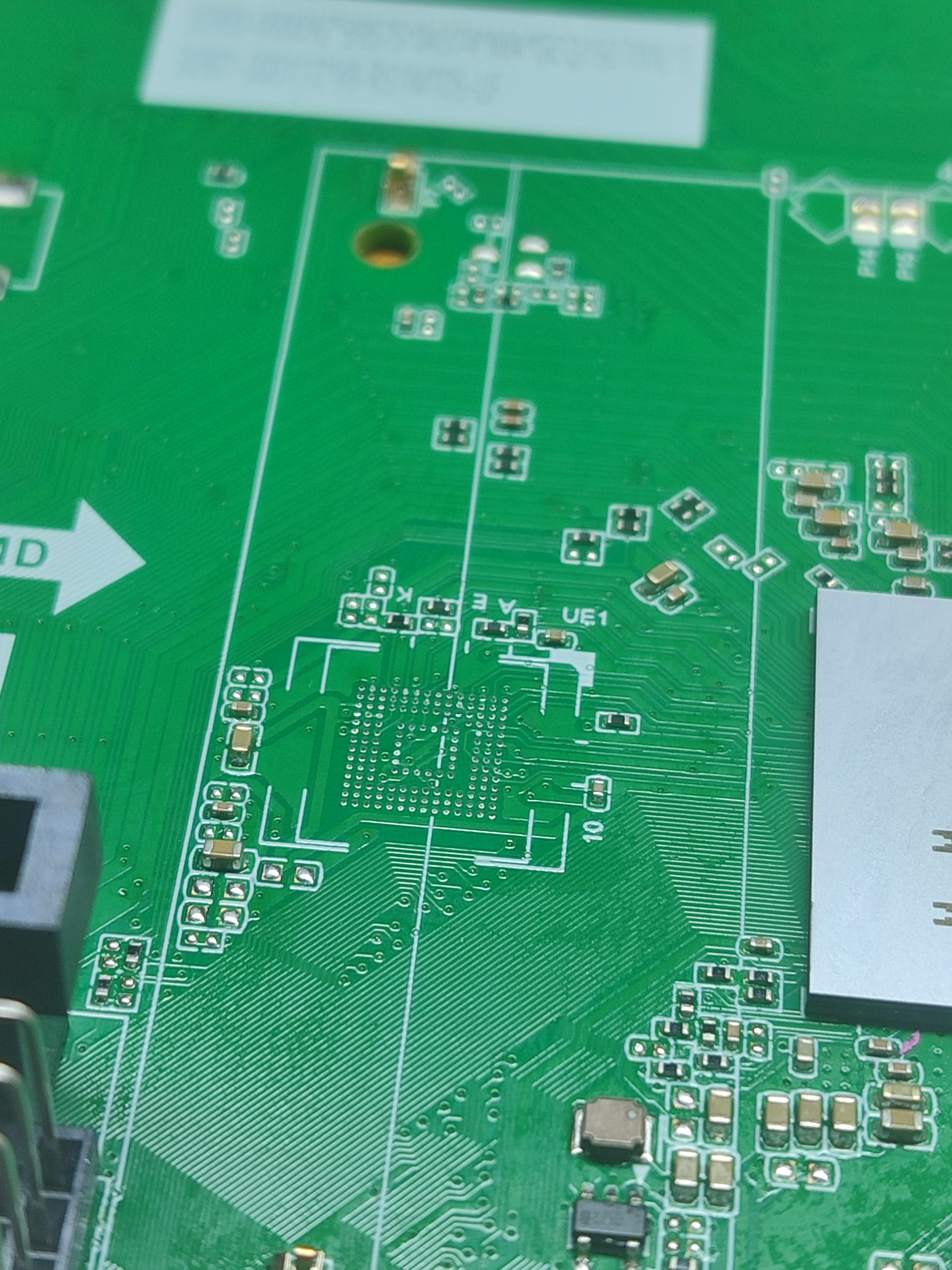

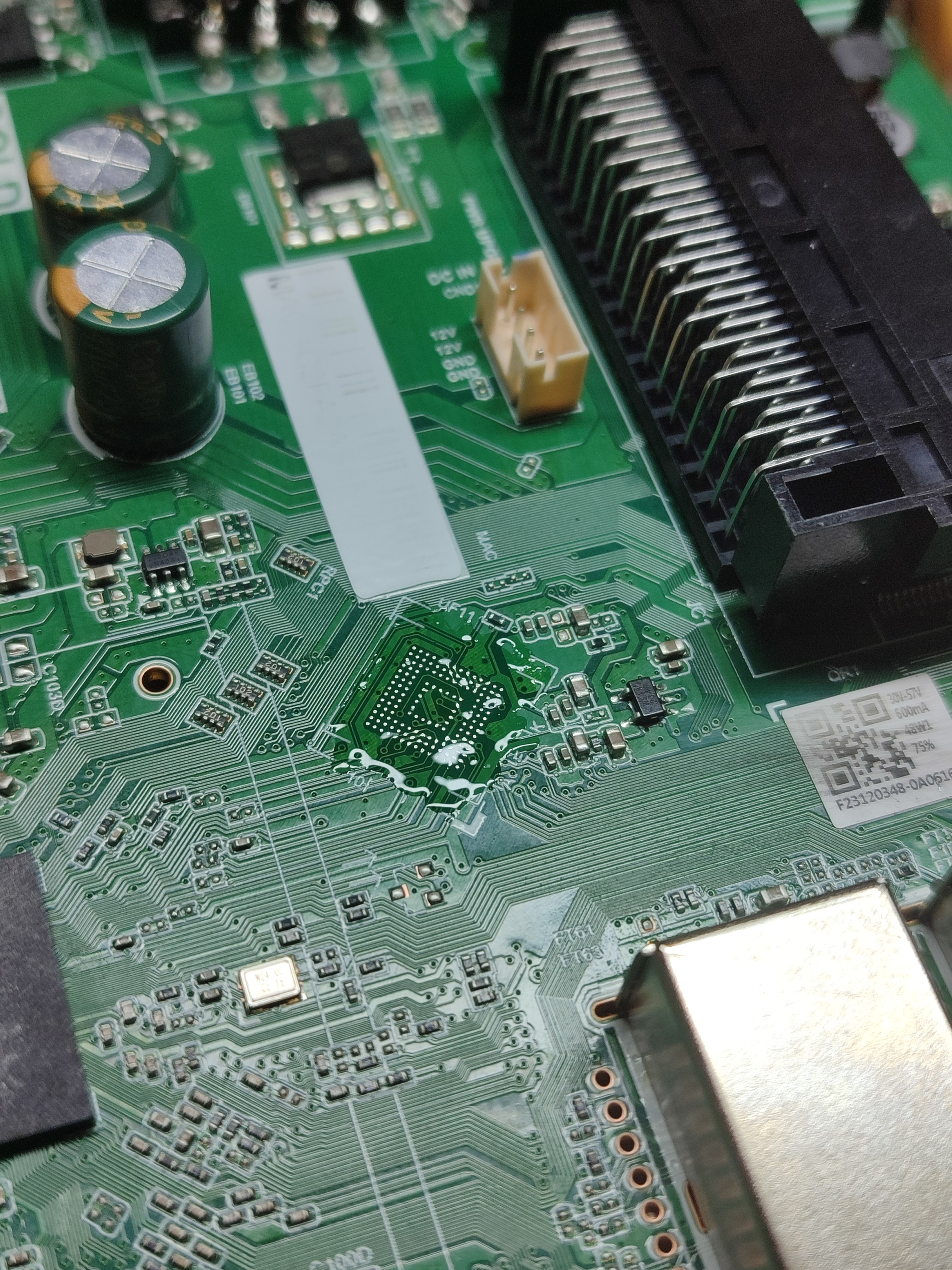

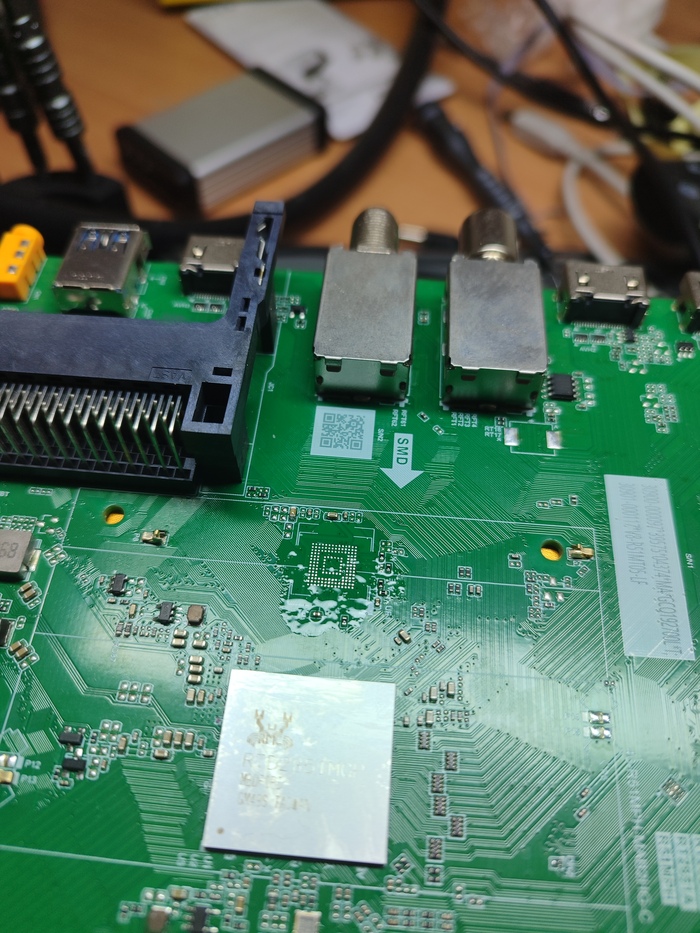

Снимаем флешку, зачищаем посадочное место под нее пока плата горячая, что бы не оторвать пятаки под ней.

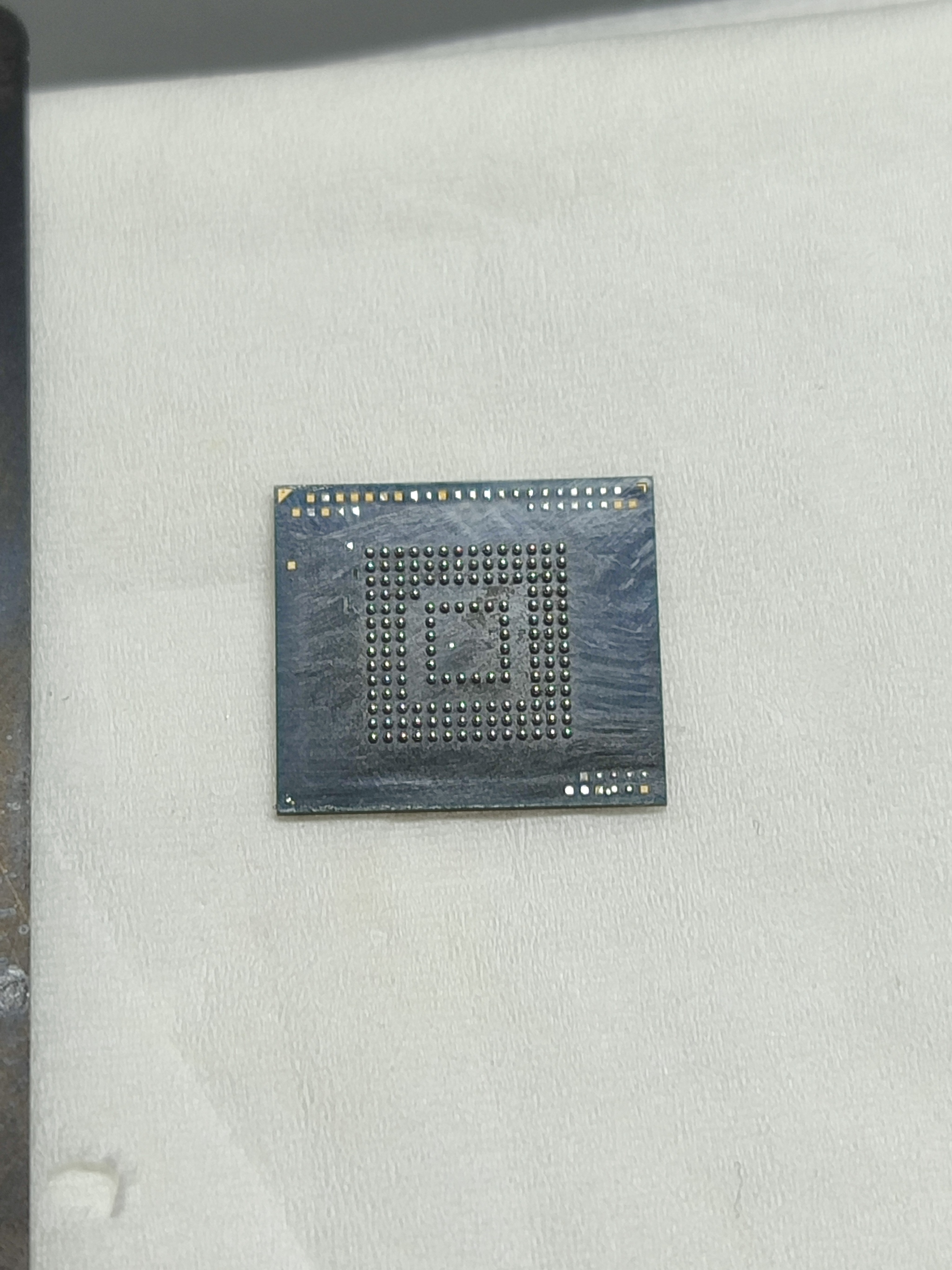

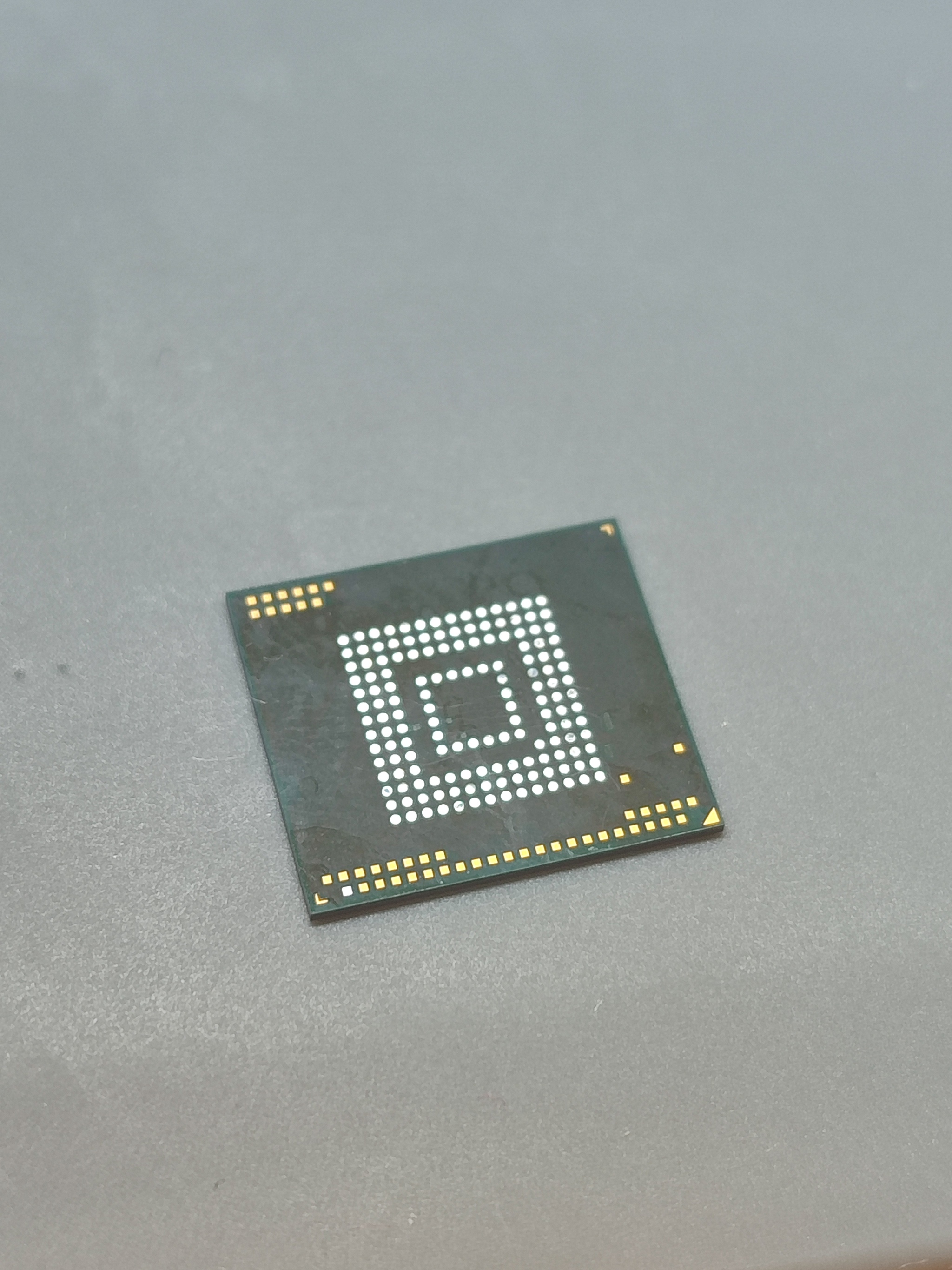

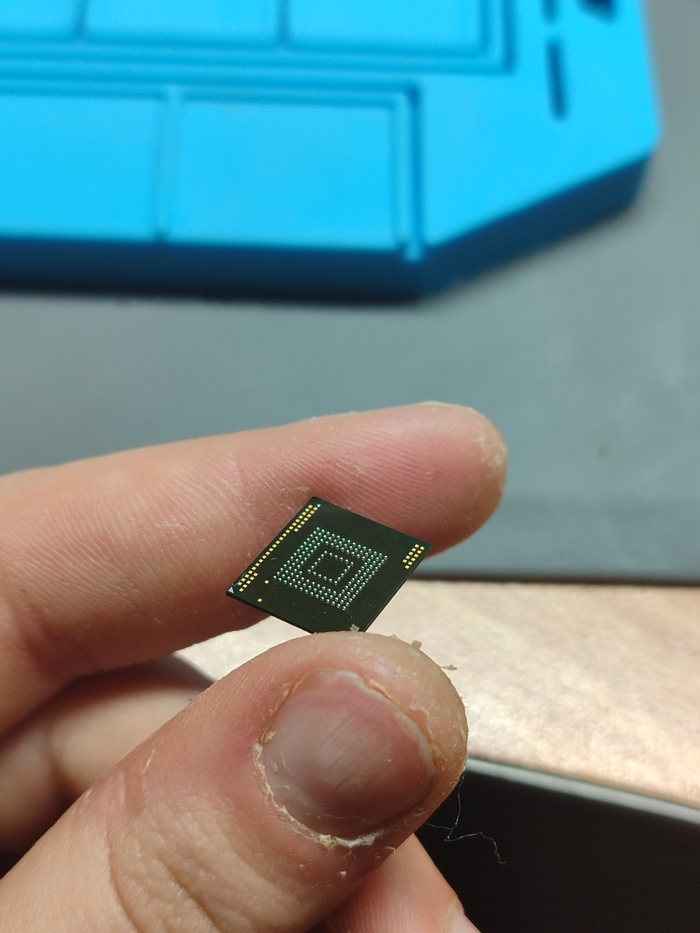

Очищаем флешку от старых шаров, залуживаем, протираем салфеткой с растворителем.

Дальше имея на руках схему распиновки еммс шарами вниз, начинаем вызванивать и высматривать точки подключения по isp для подключения микросхемы в режиме 4бит. После 10 минут рисования в paint и методом прозвонки у меня получилось вот это.

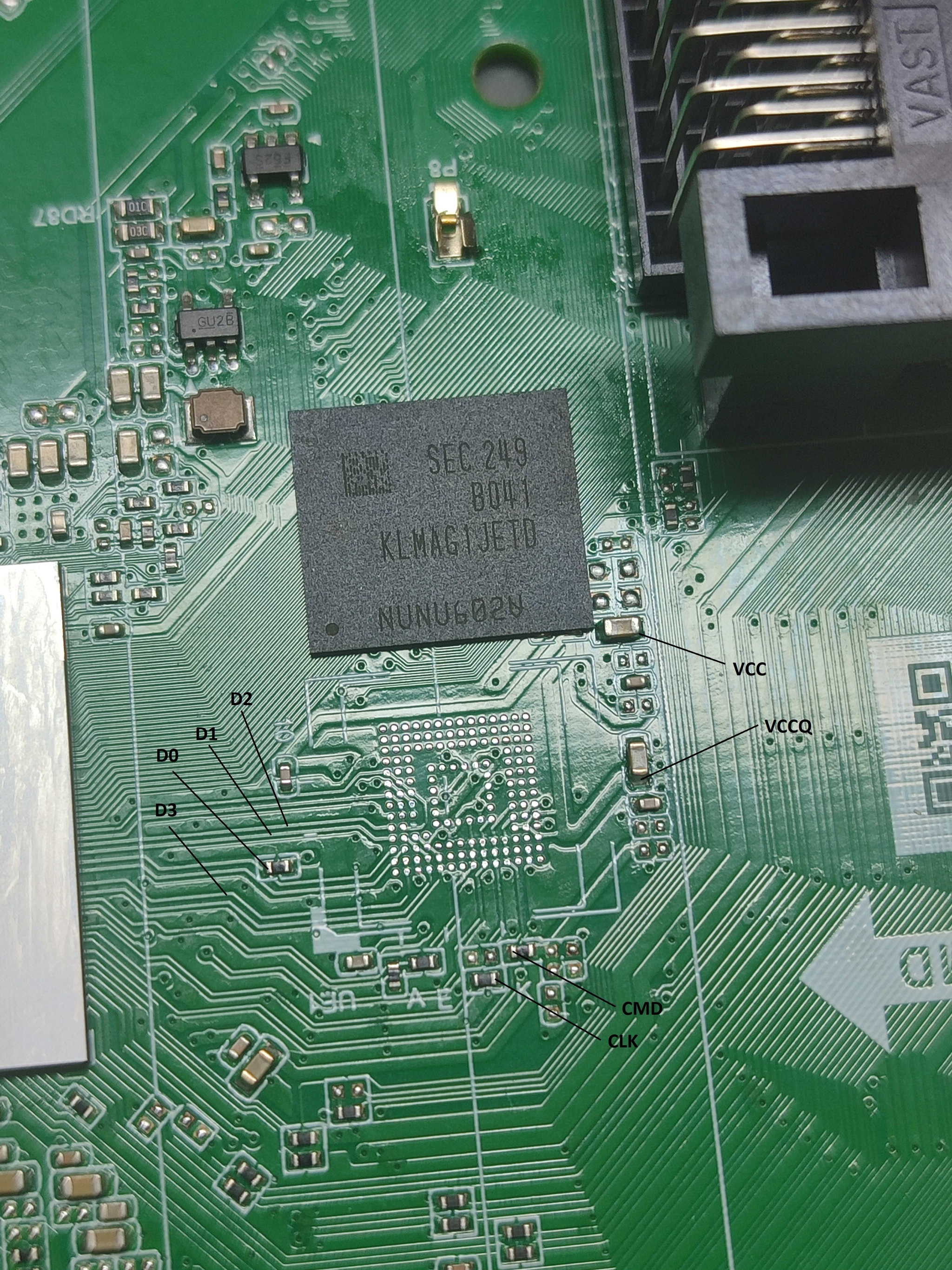

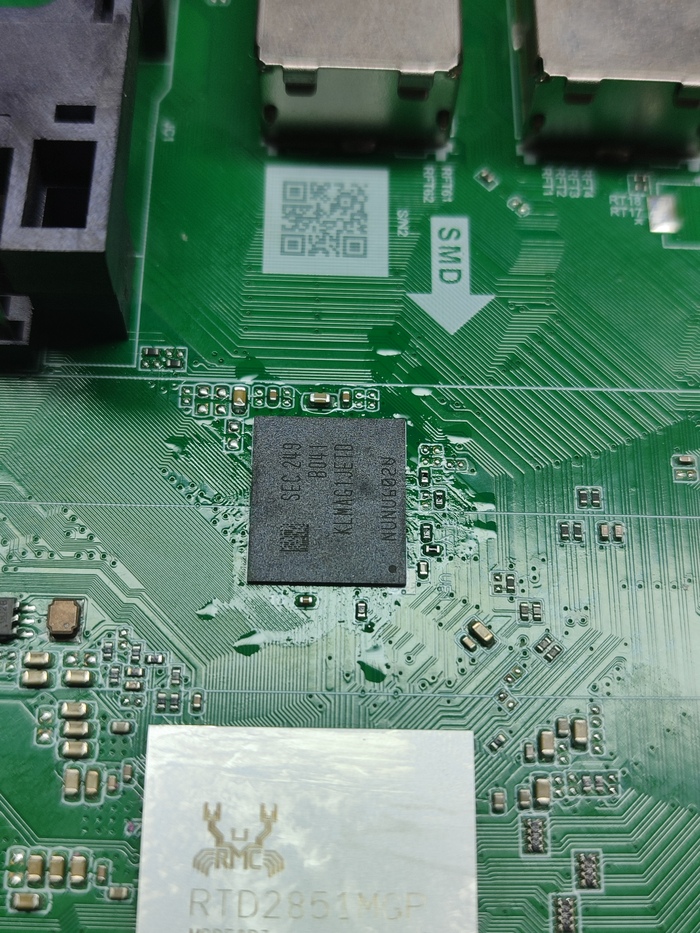

Дальше ошариваем микросхему и припаиваем её на плату, предварительно нанеся флюс тонким слоем, иначе она будет плыть из-за того, что флюса слишком много и ничего не получиться.

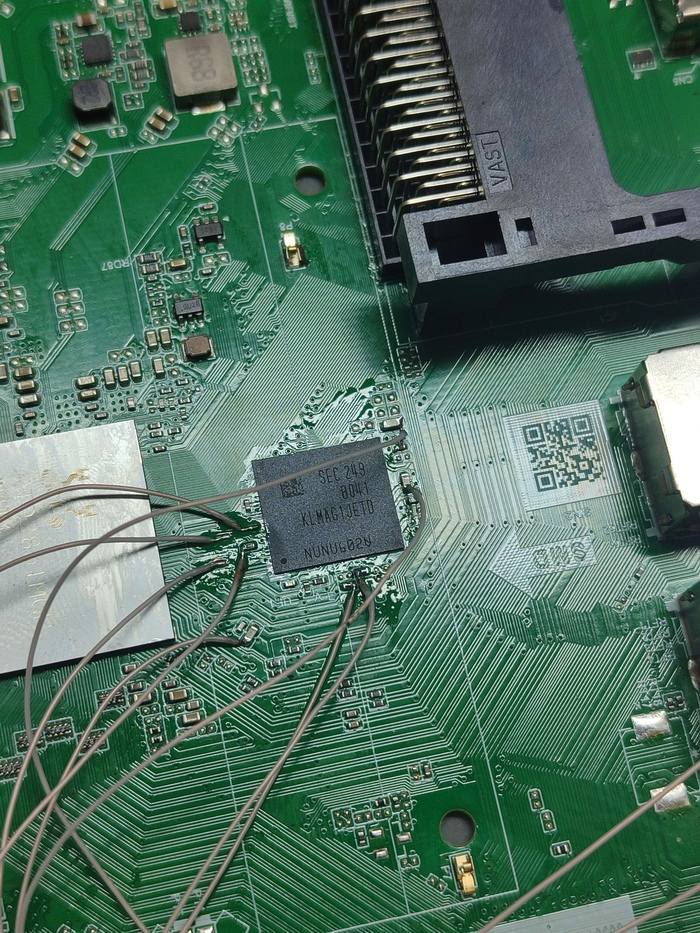

Зачищаем дорожки, которые идут по линии данных, надо это делать очень аккуратно, потому что их можно повредить, перерезать, или зачистить то, что не нужно зачищать. И припаиваем тонкие проводки мгтф согласно распиновке, которую мы сделали ранее.

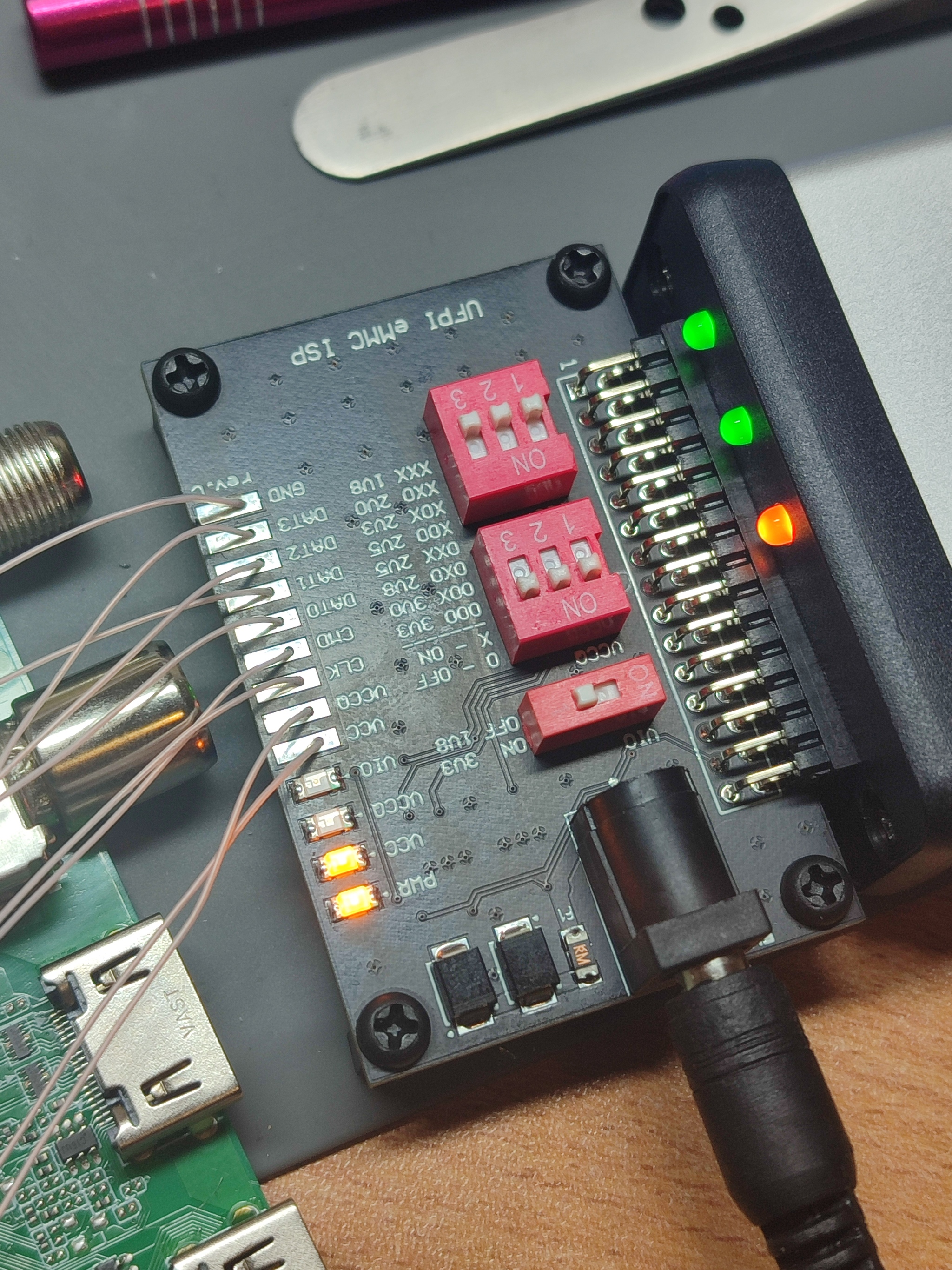

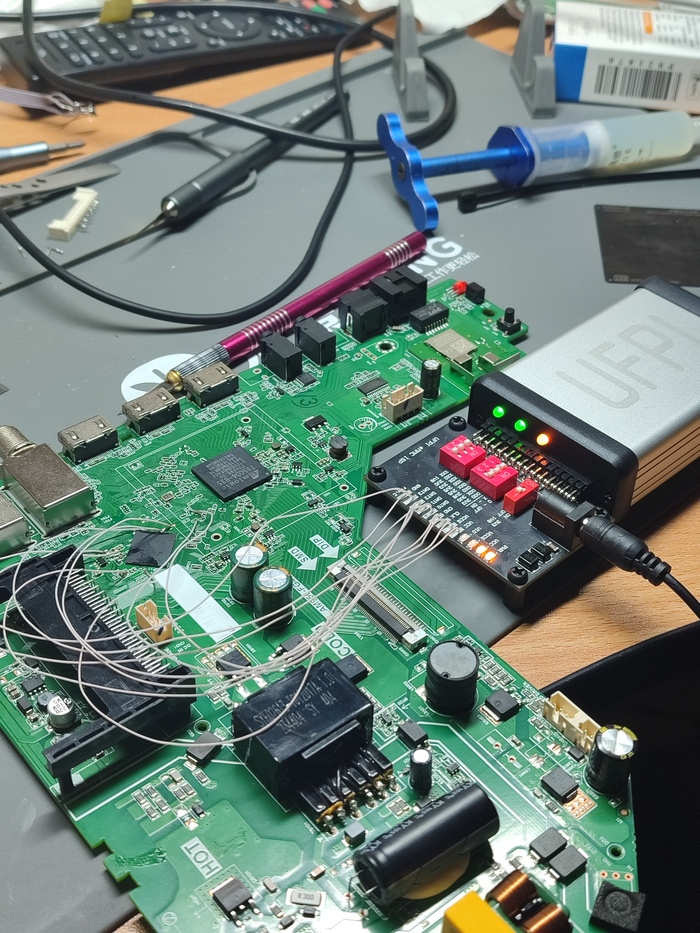

Дальше подключаемся программатором UFPI к флешке и пытаемся считать с нее прошивку.

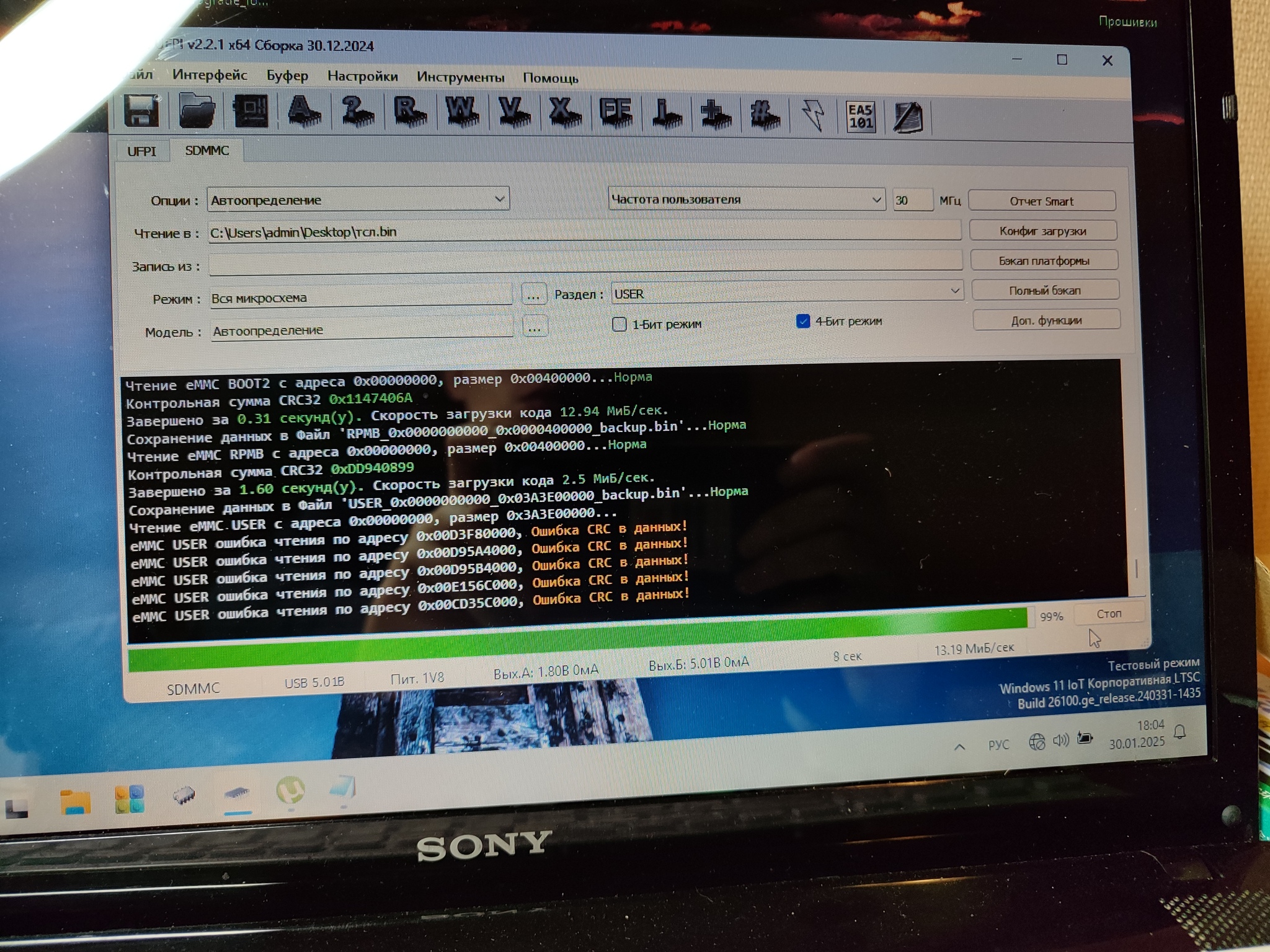

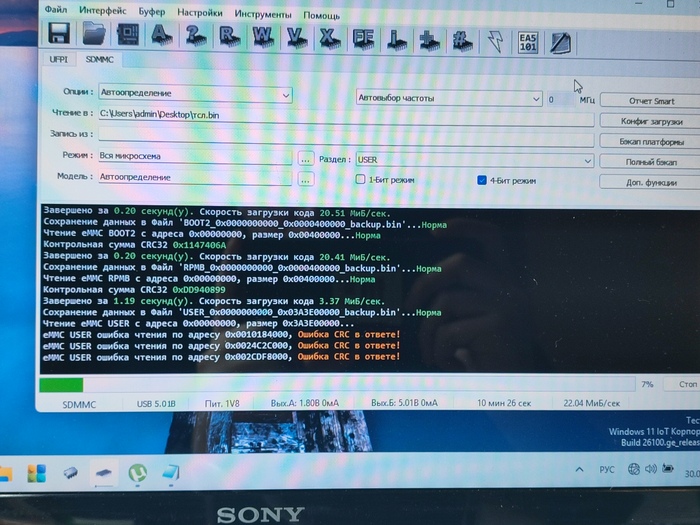

К сожалению пошли ошибки в процессе полного бэкапа микросхемы. Всё из-за того, что слишком большая частота(52мгц) для самой микросхемы оказались неподъемными, так как микросхема уже по тихоньку отходит в мир иной. Понижаем частоту до 30мгц и пробуем считать прошивку.

За весь период всего 5 ошибок, хотя при 52мгц ошибок было гораздо больше, я просто их не сфотал. Сохраняем прошивку на комп, и идём дальше.

Есть телевизор свежий SBER SDX-32F2139 с материнской платой, которая имеет 2 партномера:
1) EL.AM950-FG48
2) TP.T950D4.PB766 (T)

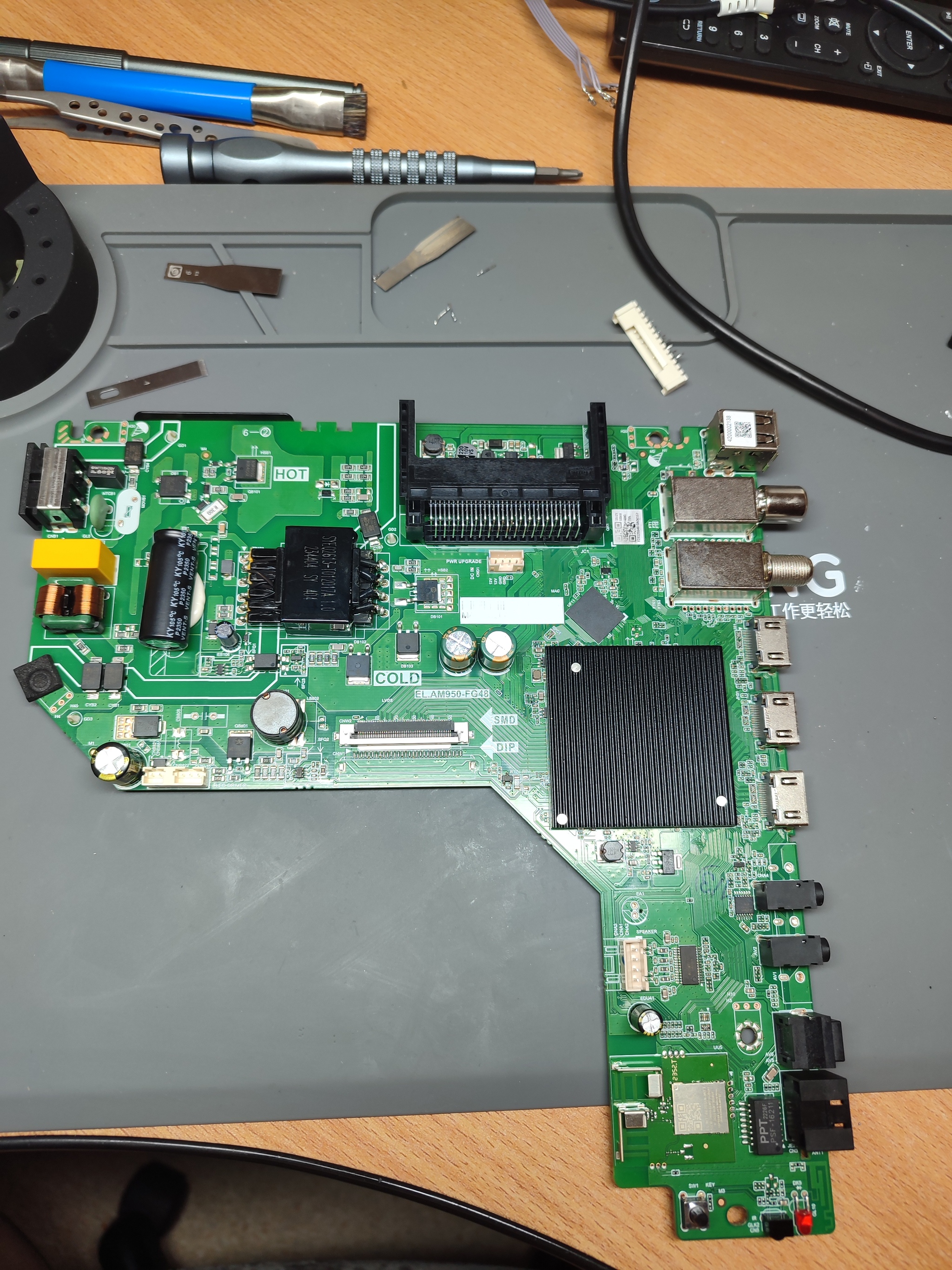

Вот её фото

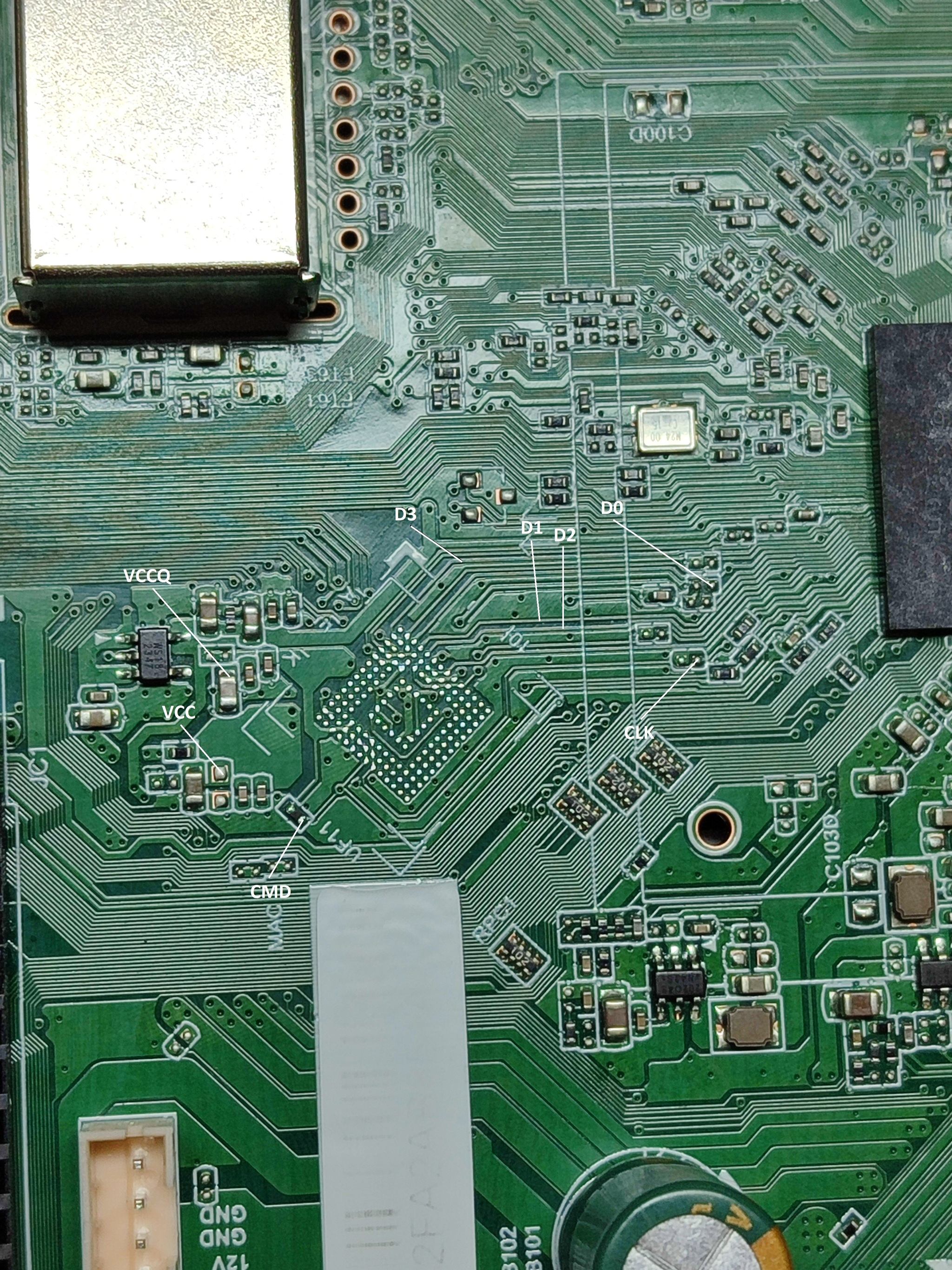

Снимаем флешку, зачищаем посадочное место, вызваниваем точки подключения по внутрисхемному подключению.

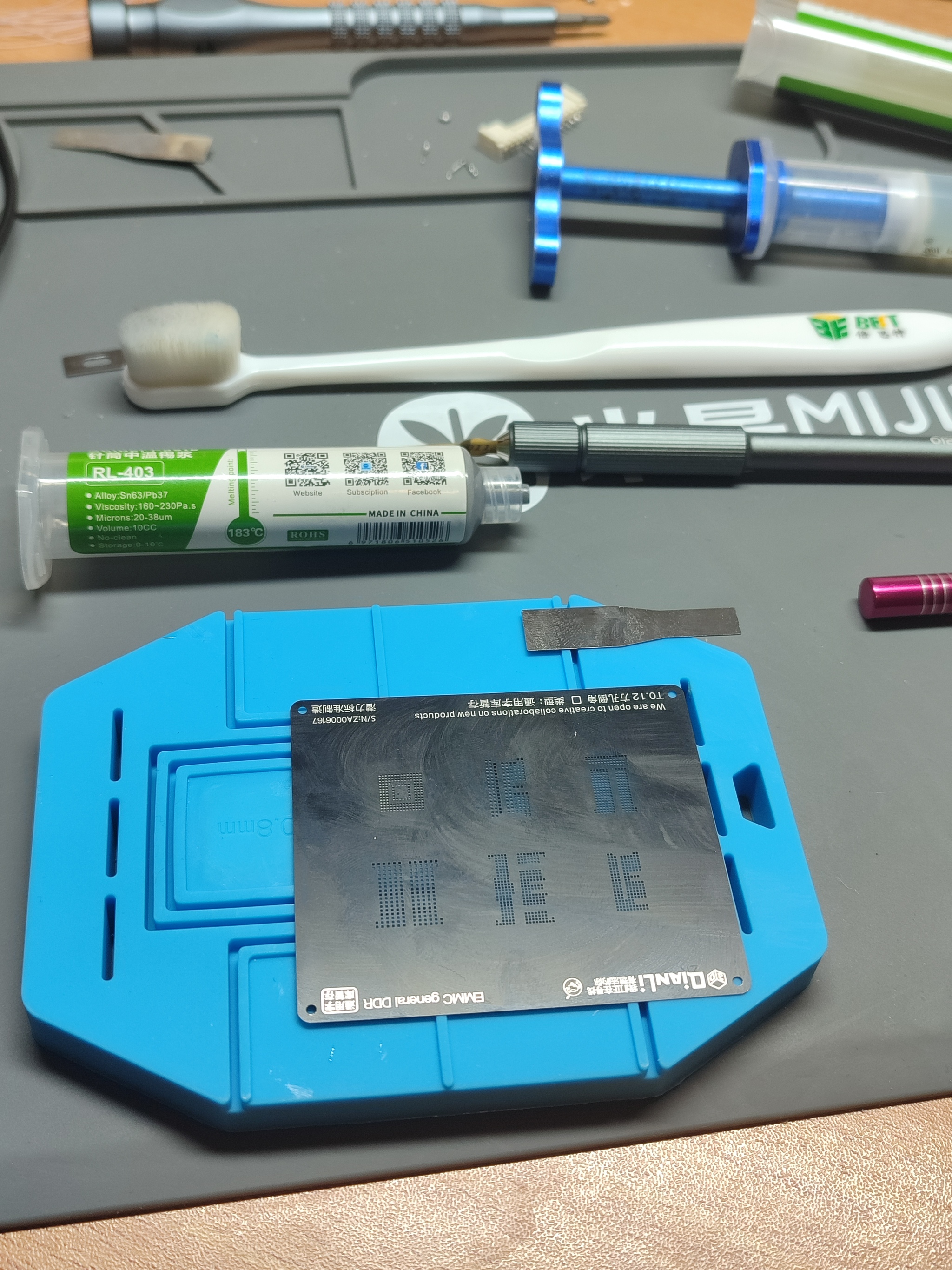

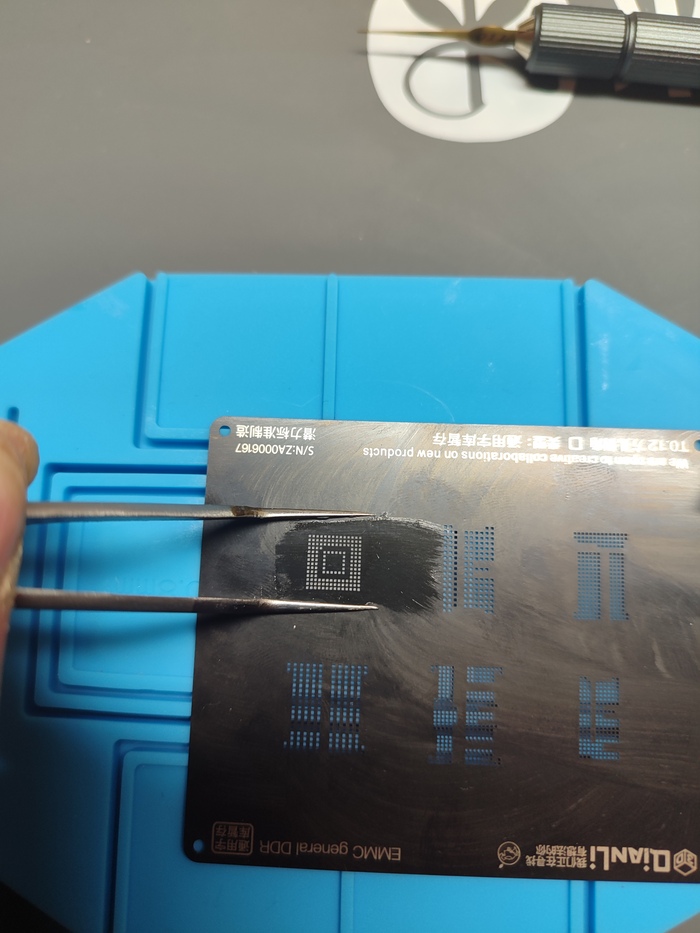

Накатываем флешку с помощью хорошей BGA пасты Relife, оснастки для BGA пайки, и хорошего 3D трафарета от QianLi.

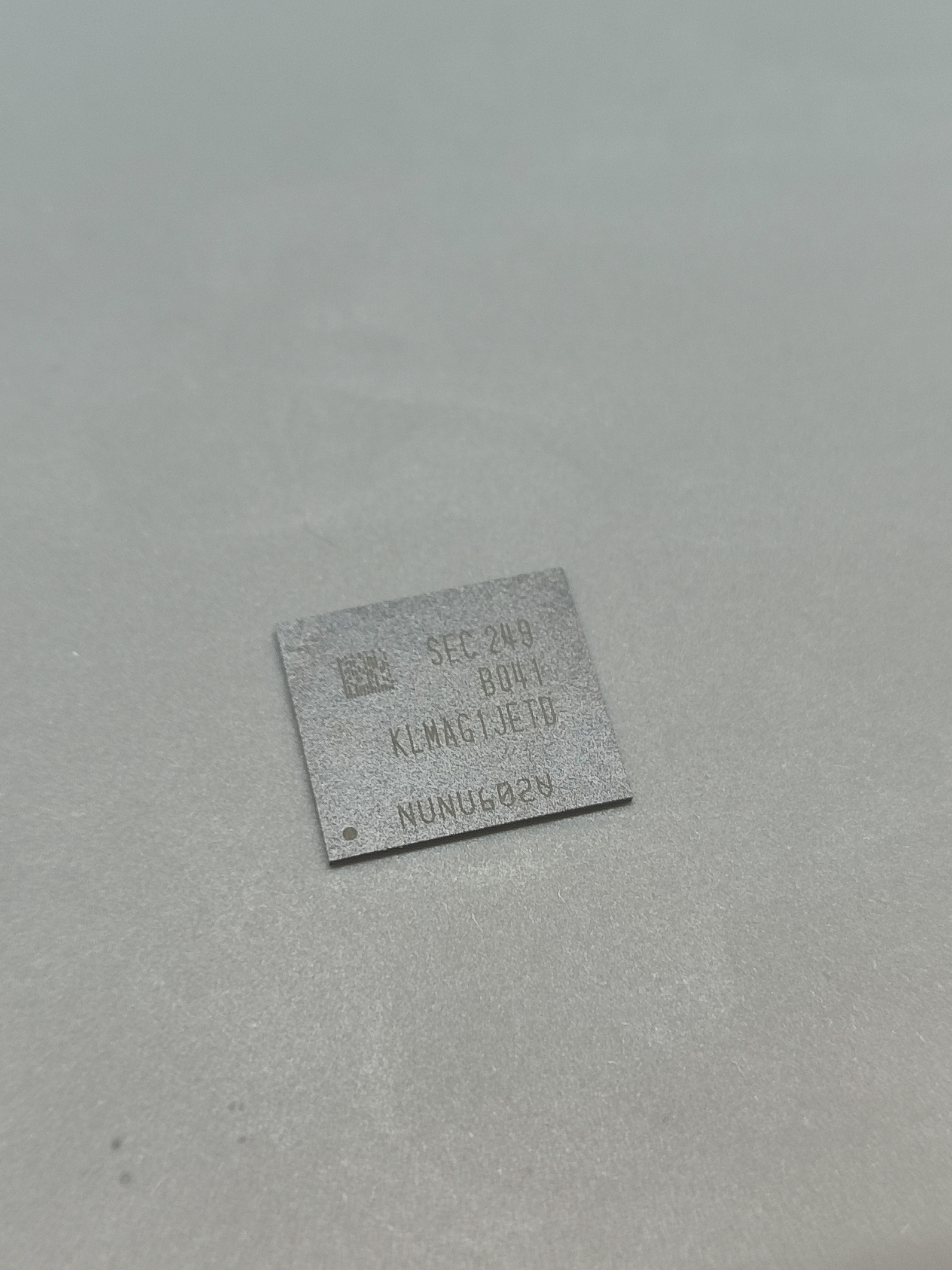

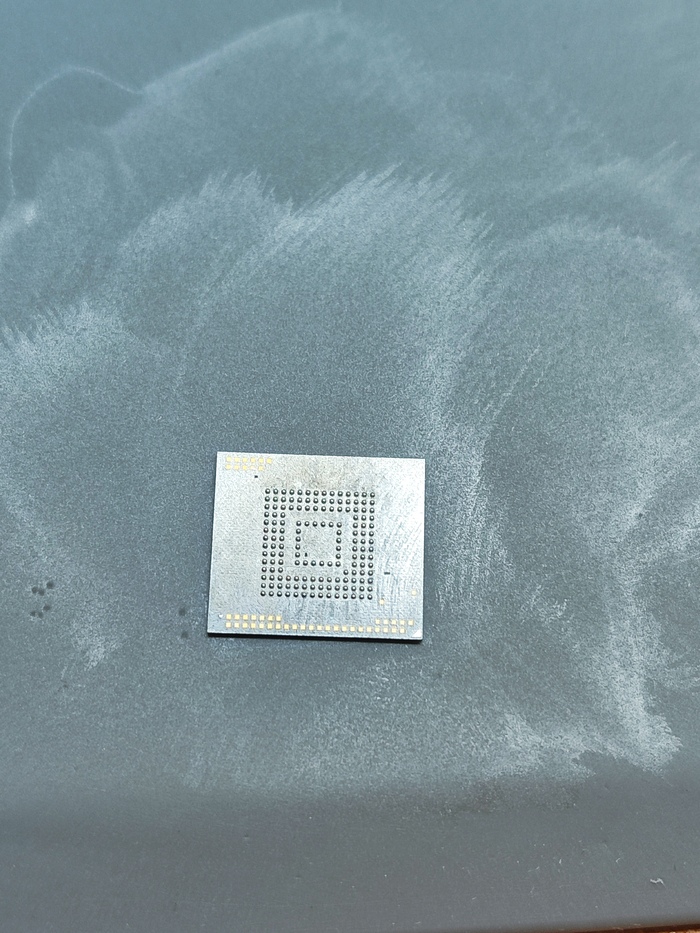

Мистер флешка отреболлена и готова к установке. Ставим её.

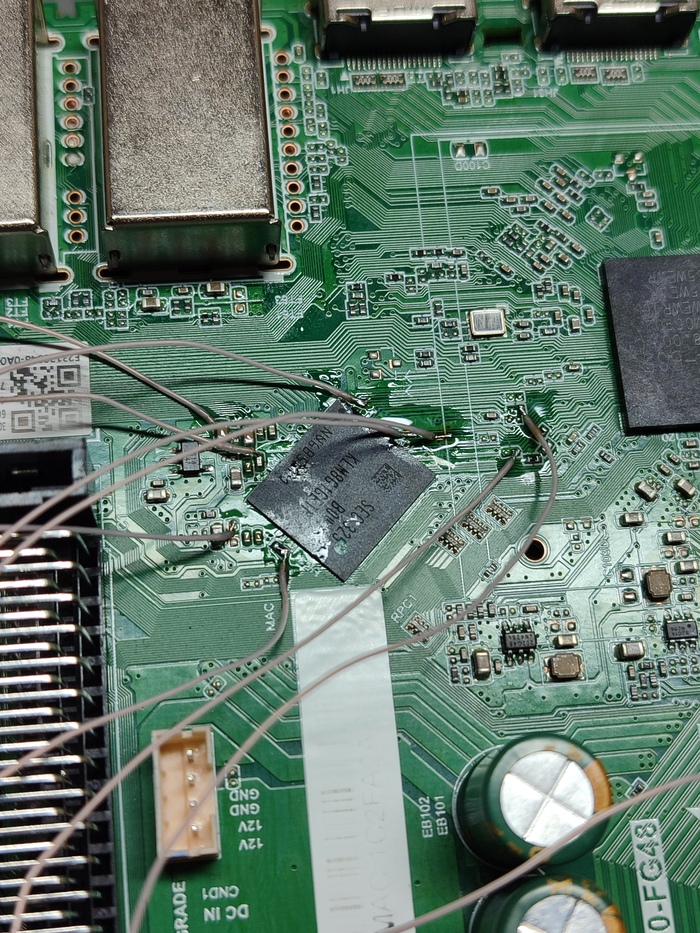

Флешка припаяна, дальше к программатору.

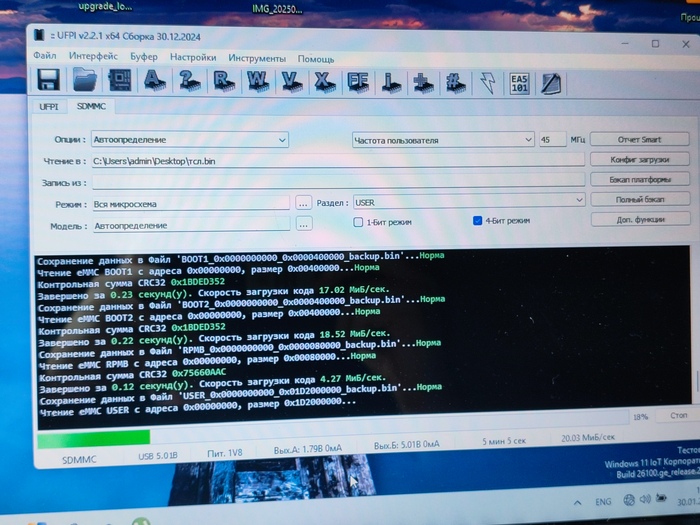

Считываем с нее прошивку, сохраняем полный бэкап данных. Эта флешка живая полностью, считывается нормально без потерь данных и на нормальной частоте(на фото видно что я вручную выставил частоту 45мгц, хотя она может и 52мгц держать, это не суть важно).

Флешка считывается, нормально сохраняется без ошибок по CRC. А значит что мы всё сделали правильно, работает в 4бит режиме, что очень положительно сказывается на скорости чтения(либо в 1бит режиме скорость будет примерно до 2МиБ/сек, либо 20МиБ/сек - а всего дополнительно надо допаять 3 проводка).

В следующем посте расскажу, как я считал прошивки со своих телевизоров, которые я делал на продажу(где я тоже делал точки для внутрисхемного подключения). В целом эта информация будет полезна всем пользователям, которые читают это сообщество для саморазвития , и для тех кто в будущем(когда эти телевизоры полетят), смогут подключиться к микросхеме не выпаивая её, и прошить моими прошивками, которые будут выложены на remont-aud(скоро выложу, возможно завтра). А пока всё! Всем спасибо, пошел писать второй пост)

P.S. - все остатки жизнедеятельности(флюс и так далее), я с плат всех убрал начисто, что аж палец не прилипает. Эти платы чисто так, потренироваться(по крайней мере первая плата от TCL, давно BGA не паял, а со второй я уже максимально адекватно относился, так как при возможности я с этой платой соберу телевизор какой нибудь на продажу).
