Старый способ сборки стропильных ферм
Стропильные фермы заводского изготовления на металлозубчатых пластинах тема известная. Система серьёзная, прочная, собирается быстро, что очень важно когда дом необходимо побыстрее защитить от осадков. Напомню как они выглядят.
Красота инженерной мысли. Дорого однако, не везде проедет машина с доставкой, да и заказать не везде удобно. Что же нам делать?
В общем то всё просто. Способ старый.
Обратимся за советом к книге Рекса Миллера (Rex Miller, колледж Buffalo) и Гленна Е. Байкера (Glenn E. Baker, Texas University) «Carpentry & Construction, второе издание 1991 год.
Доступно, с картинками прописано как это сделать.
Если нужен перевод и объяснение отдельных узлов пишите в комментариях, переведу.
Подход к делу нужен системный с пониманием. Мы понимаем, что с пиломатериалом у нас проблема, как с качеством так и с ассортиментом. Работаем с доской в размере 150х50( в пределах допуска 145-155 и 38-50 мм, главное что б одинаковые были из одной партии, сухие насколько возможно и строганые. 200 мм шириной и более трудно найти, по этому работаем в массовом сегменте.
Идеально договориться по схеме " оплата на месте" с условием, что доска сорта "даром не надо" уезжает обратно. При разгрузке проверяем и сортируем по качеству типа: "хорошо" для важных и длинных мест, "сойдёт" для подпорок ибо всё равно пилить. Огне-био обработка, рекомендую по некоторым параметрам, но об это потом.
Фанера, размер не имеет значения, лучше хвоя. Клей полиуретан "тайтл бонд" проверить, а гвозди и саморезы по вкусу.
Процесс.

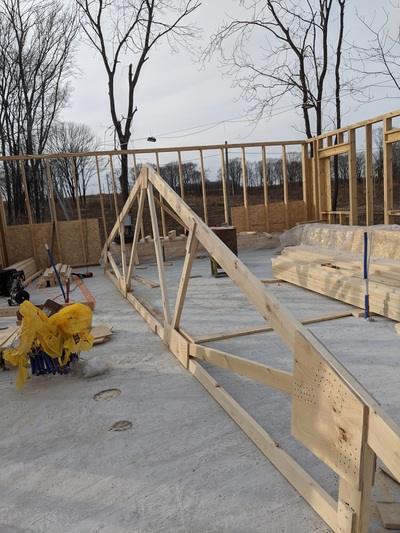

1. На готовом и ровном перекрытии, как на фото сверху, рисуем по проекту ферму в масштабе 1:1.

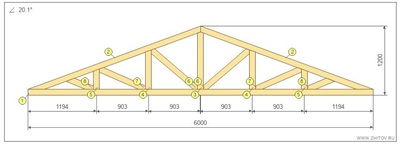

Не могу отказать себе в удовольствии показать работу нашего уважаемого пикабушника.
Способов много, но проект необходим!!!

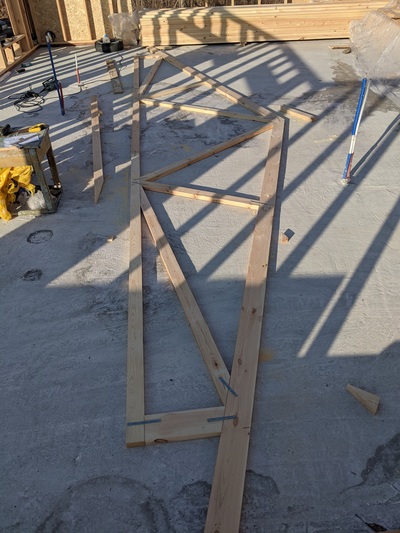

2. Отобранные доски обрезаем по размеру и раскладываем на перекрытии по намеченным линиям, временно фиксируем.

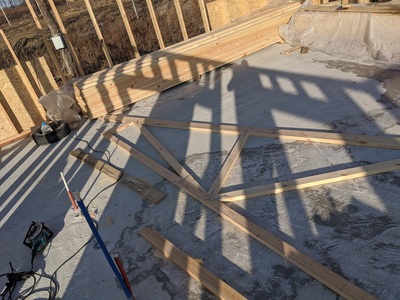

3. Проверяем геометрию фермы и обрезками доски закрепляем форму, получается так называемый кондуктор или шаблон, что бы последующие стропильные фермы были одинаковыми.
4. На узлы крепления накладываем по размеру куски фанеры, для прочности соединения используем клей, прижимаем саморезом и пробиваем гвоздями. Переворачиваем и повторяем процедуру. Про размер гвоздей и саморезов не забываем, а то перевернуть не получится!
Шаг гвоздей см. Fig. 7-12
5. Собранные фермы складируем на одном краю перекрытия, а на противоположном краю монтируем стены в объеме достаточном для переноса стропильных конструкций.
6. После выравнивания стен, обвязки и фиксации переносим фермы и заканчиваем установку оставшихся стен.
7. Монтируем фермы, используя временные связи, что бы фермы не упали до окончательного закрепления.
8. Устройство постоянных связей от ветровой нагрузки и скручивания от снеговой.
9. Вариант фронтона и свеса кровли с фермой меньшего размера на фото ниже.
10. Накрываем кровлей и все наши конструкции деревянные осадков больше не боятся!
По времени процесс занимает полдня на перенос чертежа на перекрытие и подготовку шаблона. Сборка ферм потребует около 15 часов для бригады из 3-4 человек на стропильную систему в проекции 16х10 метров, при шаге стропил 609 мм, монтаж производится меньше 8 часов. Таким образом за три, максимум четыре дня защищаем дом от осадков, а сама стропильная система позволит смонтировать даже достаточно тяжелое покрытие.
Заметьте, уже полностью сформирован потолок над гаражом и комната для склада нужных в хозяйстве вещей!
Данный способ радует меня безмерно ибо я высоты боюсь, прыгать наверху подгоняя стропила страшное. На твердом перекрытии любую ферму соберу.
Пинайте, задавайте вопросы, пост комментарии красят!
Для общего понимания историческая часть.
Стропильные фермы уже давно применяются в строительстве зданий. Один из ярчайших примеров, манеж в Москве. Манеж был построен архитектором Бетанкуром вскоре после Отечественной войны 1812 года. Применение деревянных стропильных ферм позволило создать здание шириною 45 метров без внутренних опор.
На то время такая система деревянной кровли для перекрытия таких значительных пролётов, была уникальна и вызывала удивление. Практический опыт был еще достаточно не наработан и как следствие, не обошлось без ошибок.
Уже в 1823 году потребовался ремонт, инженеры Баус и Кашперов внесли изменения и увеличили количество стропильных ферм. Здание после доработки простояло еще более 100 лет.
Вывод, в наше время опыт уже наработан, и при правильном подходе и расчете конструкции, повторение ошибок Бетанкура нам не грозит, конечно если не экономить на количестве и качестве. Грамотный подход и точный расчет, позволят сделать надёжную крышу на любом здании.
Как то так.
