постараюсь еще немного объяснить как можно короче. от 12 вольт питается схема питания и куллер, они преобразовываются в 5 В, затем они идут на ВЧ генератор, для того чтобы подать уже импульсы на первичку трансформатора, так как трансформаторы на постоянном напряжении не работают. на вторичке трансформатора мистическим образом появляется примерно 12 В, которые выпрямляются и ограничиваются на уровне 5 В, от которых работает вращающаяся часть часов.
питание 12 В от обычного блока питания, подключается он к плате(она самая маленькая), а она уже к плате ВЧ генератора, которая питает вращающийся трансформатор от которого питается вращающаяся плата

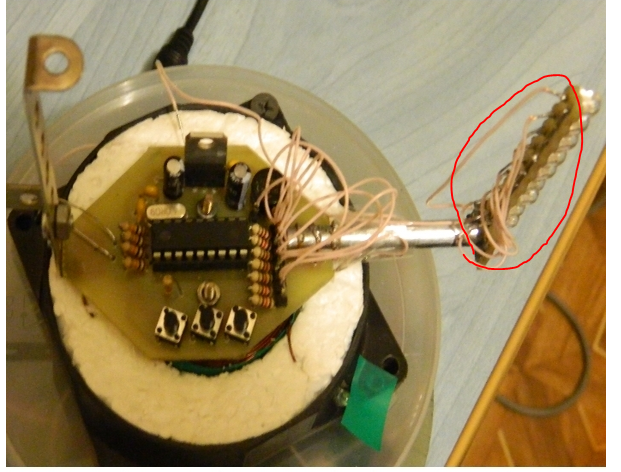

провода от всех светодиодов (от каждого катода)идут в трубку и там припаиваются к резисторам. все аноды диодов соединены между собой и прицеплены к +5 В.
Здраствуй, @sarmatik ! Решил собрать такие часы. Ты писал, что поможешь если что :D Знания в электронных схемах не очень высоки, поэтому можешь скинуть фотографии схем и подписать что есть что, если часы у тебя еще есть( почти два года всё таки прошло). Буду очень благодарен
Часов у меня уже давно нету, я их как курсовой проект отдал преподу. Знания электронных схем тебе не очень нужны, просто нужно уметь различать конденсатор, резистор, транзистор, диод и еще что-то все это просто гуглится, сам я никак немогу запомнить где у диода катод и анод и тоже постоянно гуглил. По сути это что-то типа конструктора. если будут какие-то конкретные вопросы, пиши в личку ВК или тут, еще можно на форуме в теме этих часов поспрашивать. Мой ВК https://vk.com/id52298276 форум по часам http://www.tehnari.ru/f170/t52414/index101.html
