Советский богатырь Ми-6⁠⁠

Разработка тяжелого десантно-транспортного вертолета Ми-6, начавшаяся в 1953 году, определила на долгие годы лидерство отечественного вертолетостроения в развитии тяжелых вертолетов. Вертолет Ми-6 по своим летно-техническим характеристикам, установленными объединенными тактико-техническими военными и гражданскими требованиями в 1954 году, значительно превосходил все зарубежные вертолеты, являясь качественным скачком в развитии мирового вертолетостроения.

Использованная для вертолета Ми-6 компоновочная схема с двумя ГТД и фюзеляжем с большой грузовой кабиной и задним грузовым люком стала классической, повторяясь во многих отечественных и зарубежных вертолетах, а разработанные уникальные несущий винт диаметром 35м, обеспечивающий взлет вертолета с максимальной взлетной массой 48т, и главный редуктор, передающий от двух ГТД мощность 8090кВт, явились выдающимися достижениями науки и техники. Для обеспечения больших скоростей полета на вертолете Ми-6 была использована комбинированная несущая система с крылом, разгружающим несущий винт.

Первый из пяти опытных вертолетов совершил первый полет 5 июня 1957 года, а 30 октября этого же года на опытном вертолете Ми-6 был установлен международный рекорд подъема максимального груза 12004кг на высоту 2432м, свидетельствующий об огромных потенциальных возможностях вертолета и положивший начало выдающимся абсолютным международным рекордам, установленным на Ми-6.

В процессе совместных испытаний ВВС и Государственного комитета по авиацинной технике, проводившихся в 1959-1963 годах, было установлено 16 международных рекордов, среди которых абсолютные рекорды: подъема груза 5000кг на высоту 5584м и максимального груза 20117кг на высоту более 2000м; скорости 300.377км/ч по замкнутому маршруту 1000км с грузом 5000кг; скорости 315.657км/ч по замкнутому маршруту 500км; скорости 320км/ч на базе 15-25км и, наконец, скорости 340.15км/ч по замкнутому маршруту 100км, установленный 26 августа 1964 года и остающийся непревзойденным до настоящего времени. Эти рекорды сделали вертолет Ми-6 не только самым грузоподъемным, но и самым скоростным вертолетом в мире. В 1961 году за абсолютный рекорд скорости 320км/ч, установленный на вертолете Ми-6, американским вертолетным обществом конструкторскому бюро М.Л. Миля был присужден Международный приз имени И.И. Сикорского "как признание выдающегося достижения в развитии вертолетостроительного искусства".

В конце 1959г. началось серийное производство вертолетов Ми-6 на Ростовском вертолетном заводе, продолжавшееся по 1981г., а также на заводе им. Хруничева в Москве; всего было построено 860 вертолетов в военных и гражданских вариантах, поставленных советским вооруженным силам и гражданской авиации, а также за рубеж: во Вьетнам, Египет, Индию, Индонезию, Ирак, Китай, Перу, Польшу, Сирию и Эфиопию. Разработан вариант Ми-22 - воздушный пункт наблюдения с большой антенной на хвостовой балке.

Конструкция.

Вертолет выполнен по одновинтовой схеме с крылом, двумя ГТД и трехопорным шасси.

Фюзеляж.

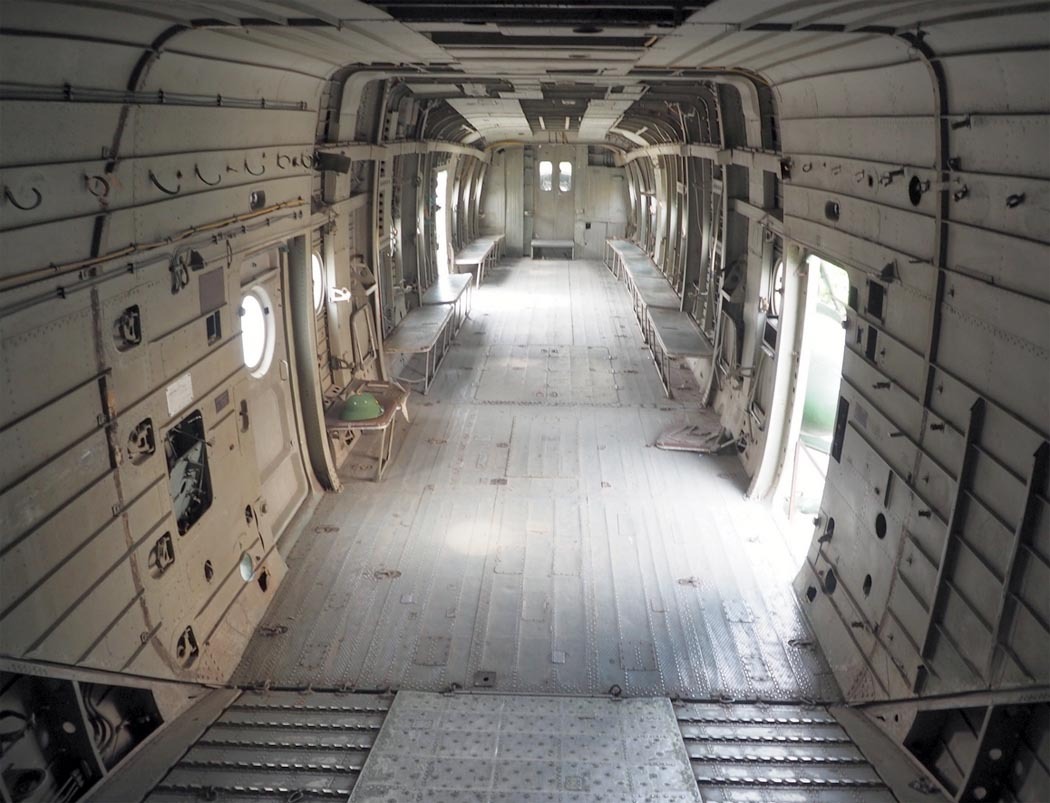

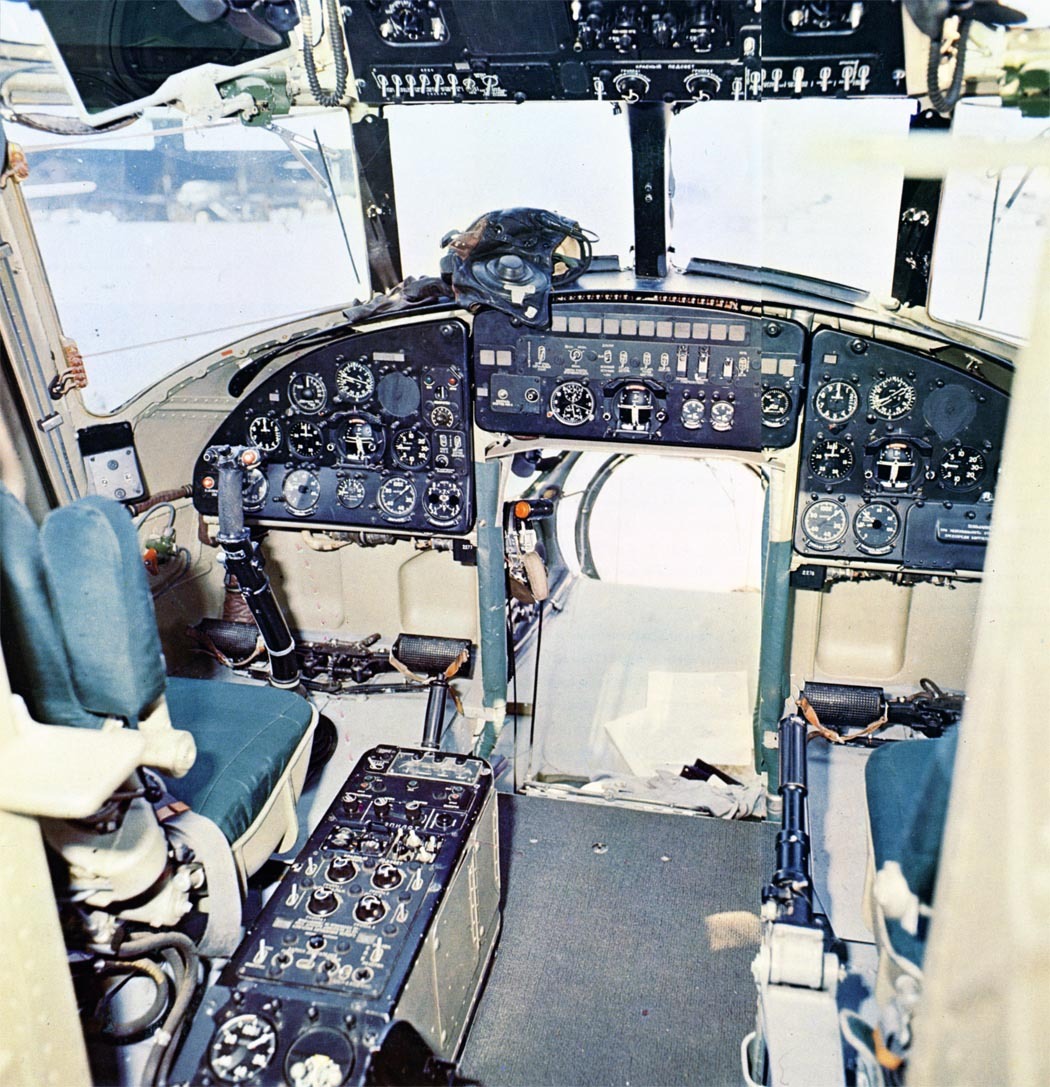

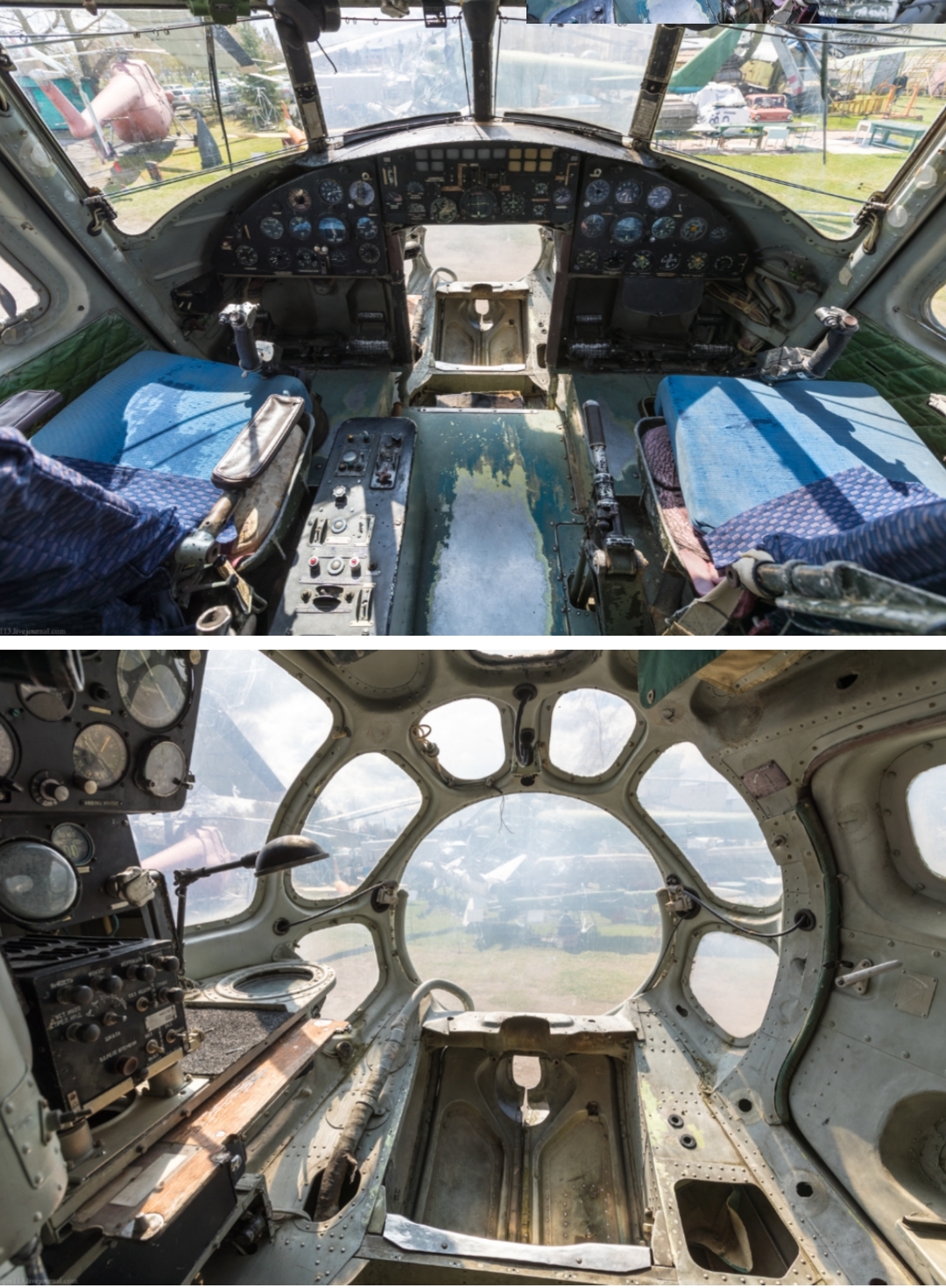

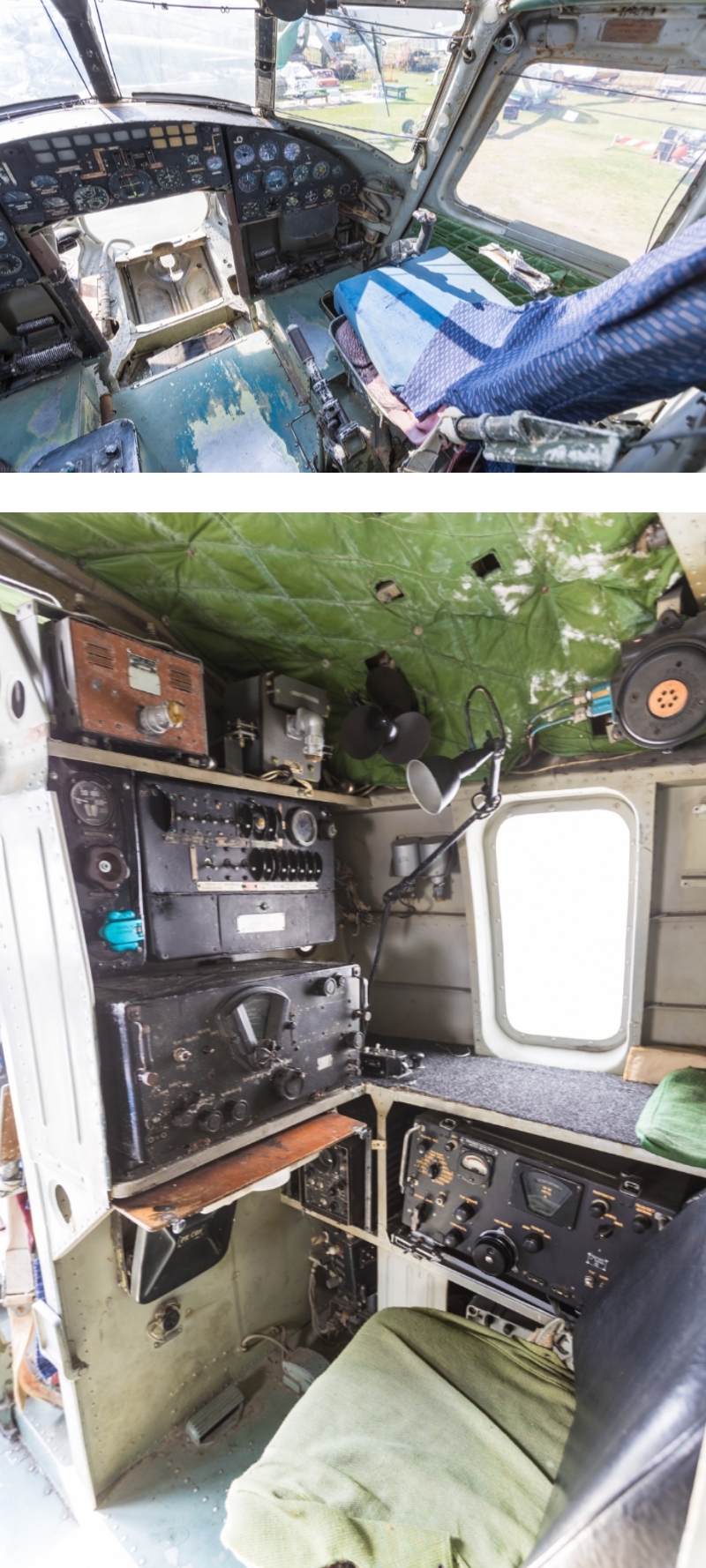

Цельнометаллический, каркасной конструкции. В носовой части размещаются кабины экипажа, передняя для штурмана, средняя для двух летчиков и задняя для радиста и борттехника. В центральной части фюзеляжа размещается грузовая кабина размерами 12 х 2.65 х 2.5м и объемом около 80м3, грузовым люком размерами — 2.65 х 2.7м с открывающимися в стороны створками и грузовым трапом, рассчитанная на перевозку грузов массой до 12т, или до 65 пассажиров на откидных сиденьях (в экстремальных ситуациях в кабине перевозилось до 150 пассажиров), или 41 раненый на носилках с двумя санитарами на откидных сиденьях; на правом борту кабины расположены дверь и девять окон, на левом — две двери и семь окон. В полу грузовой кабины имеется грузовой люк, закрывающийся створками.

Хвостовая балка.

Полумонококовой конструкции, отделяемая, крепится к фюзеляжу болтами, заканчивается концевой балкой. На хвостовой балке установлен управляемый стабилизатор, а на концевой балке — фиксированный руль направления.

Крыло.

Разрезное, имеет центропланную балку и консоли с лонжероном кессонного типа, носовой и хвостовой частями и законцовкой. Крыло рассчитано на максимальную нагрузку, равную 25% полетной массы, имеет профиль ЦАГИ П35 с относительной толщиной у корня 15% и на конце 12%. Левая консоль имеет угол заклинения14°15', а правая — 15°45'.

Шасси.

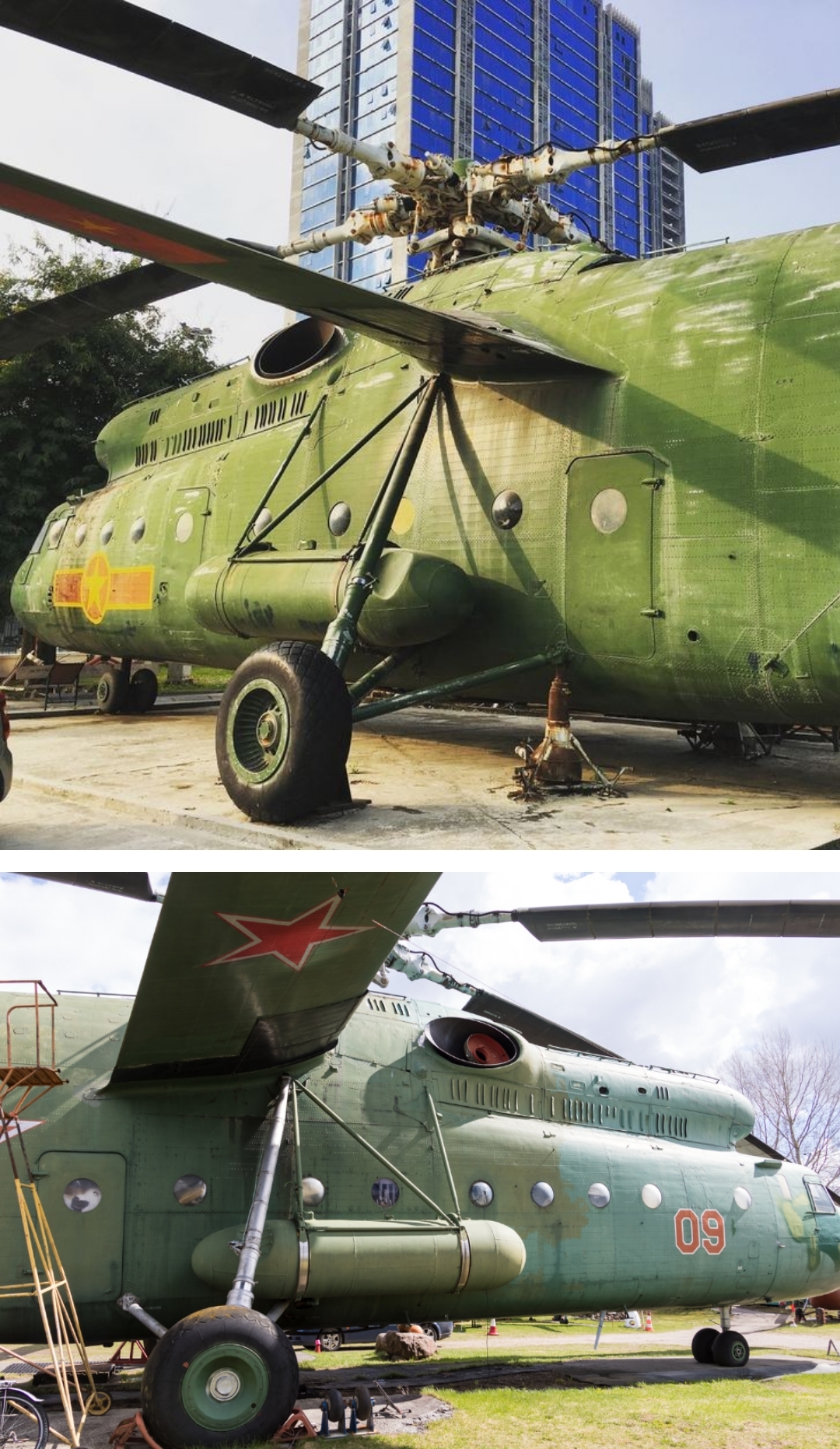

Трехопорное, неубирающееся, с жидкостно-газовыми амортизаторами; передняя опора с двумя самоориентирующимися колесами размерами 720 х 310мм; главные опоры форменного типа имеют по одному тормозному колесу размерами 1320 х 480мм и давлением 7 кг/см2; на хвостовой балке имеется хвостовая опора; шасси позволяет производить взлет и посадку вертикально и по самолетному типу.

Несущий винт.

Пятилопастный, с шарнирным креплением лопастей и гидравлическими демпферами наклонен вперед на 5°. Лопасти цельнометаллической конструкции, прямоугольной формы в плане, с профилями NACA 230М и ЦАГИ с относительной толщиной 17.5% у конца и 11% на конце и углом закрутки— 6°. Хорда лопасти 1м. Лопасти имеют стальной лонжерон из цельной холоднокатаной трубы из стали 40ХНМА длиной 15.61м с различной толщиной стенки и формой поперечного сечения. К лонжерону присоединяется 20 секций, состоящих из носовой части с противовесом и противообледенительным пакетом и хвостовой части с сотовым заполнителем, и концевой обтекатель. Лопасти имеют электрическую противообледенительную систему, окружная скорость концов лопастей 220м/с.

Рулевой винт.

Четырехлопастный, толкающий/ диаметром 6.3м с лопастями трапециевидной формы в плане, с профилем NACA 230 и переменной относительной толщиной. Лопасти деревянные, с лонжероном из дельтадревесины и стальным наконечником, имеют оковку носка и противообледенительную систему.

Силовая установка.

Состоит из двух турбовальных ГТД-25В Пермского НПО "Авиадвигатель" со свободной турбиной, установленных рядом сверху фюзеляжа в обтекателе, двигатель имеет девятиступенчатый компрессор и двухступенчатую турбину. Длина двигателя 2.74м, ширина 1.09м, высота 1.16м, сухая масса со всеми агрегатами 1344 кг, взлетная мощность двигателя 4045 кВт.

Топливная система.

Выполнена по двухпроводной схеме, топливо содержится в 11 мягких баках общей емкостью 3250л, для увеличения дальности полета предусмотрена установка двух подвесных баков по 2250л и дополнительных баков емкостью 4500л в грузовой кабине.

Трансмиссия.

Состоит из главного, промежуточного и хвостового редукторов, тормоза несущего винта и привода вентилятора. Главный редуктор Р-7 четырехступенчатый и обеспечивает также привод вентилятора для охлаждения маслорадиаторов, редуктора и двигателей.

Система управления.

Дублированная, с жесткой и тросовой проводкой и гидроусилителями. На вертолете установлен автопилот, обеспечивающий стабилизацию по курсу, крену, тангажу и высоте полета.

Оборудование.

Две гидравлические системы давлением 12.8—15.3МПа обеспечивают привод гидроусилителей и агрегатов управления, вспомогательная система обеспечивает привод стеклоочистителей грузовых створок и трапов и т. д. Воздушная система давлением 4.95МПа служит для торможения колес, управления заслонками перепуска воздуха и системы отопления. На вертолете установлены УКВ- и КВ-радиостанции, СПУ, радиовысотомер и радиокомпас.

Вооружение.

На некоторых военных вертолетах в носовой части устанавливается пулемет А 12.7 калибром 12.7мм на ограниченно подвижной установке НУВ-1В с коллиматорным прицелом К-10Т.

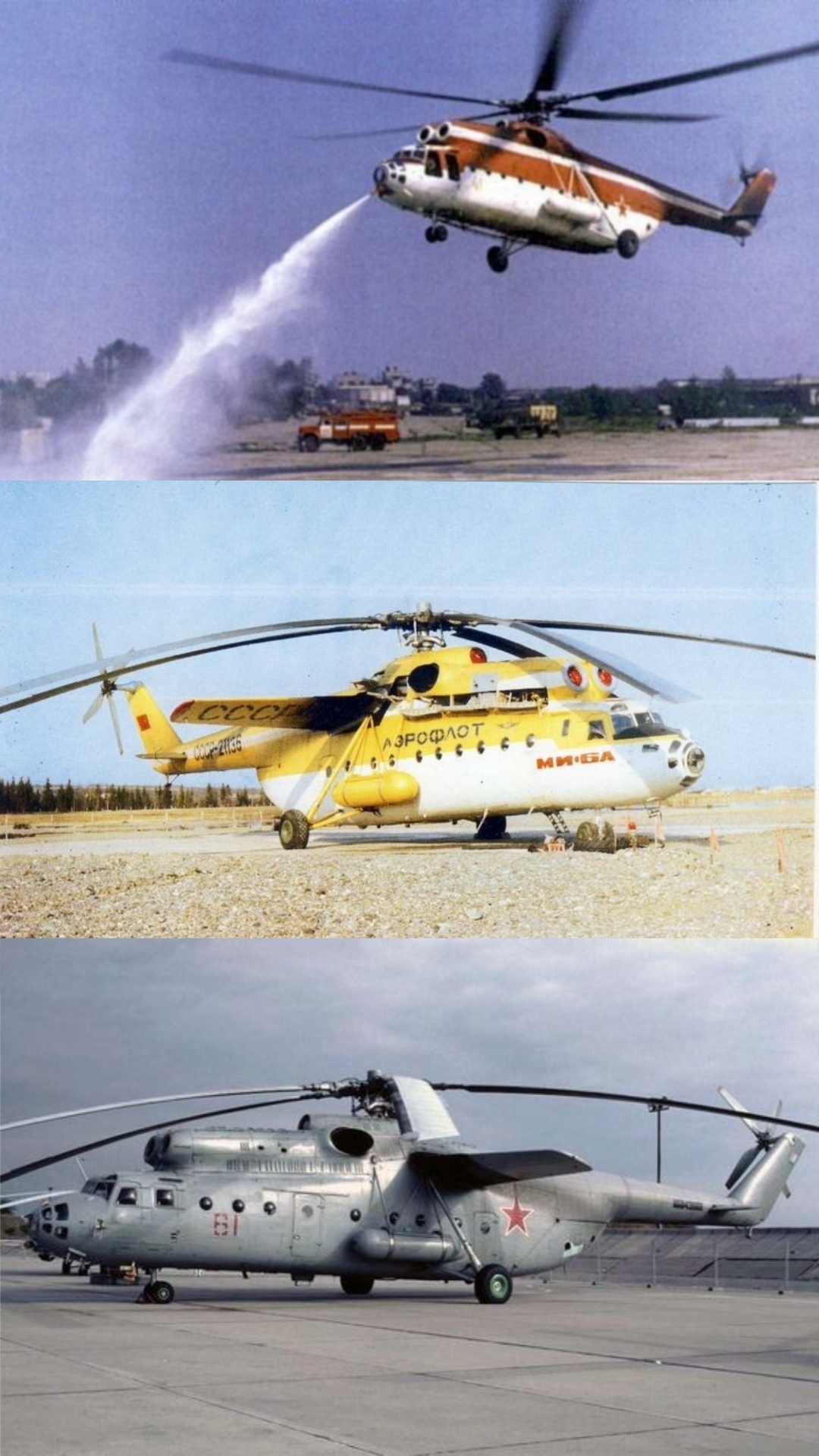

Модификации.

Ми-6А - Новая базовая модификация вертолёта, созданная в 1971 году в результате многочисленных доработок
Ми-6АТЗ - Топливозаправщик на базе транспортного вертолёта Ми-6А
Ми-6ВКП - Воздушный командный пункт.
Ми-6М - Базовый противолодочный вертолёт, работы над которым велись в 1958 году.
Ми-6П - Пассажирская модификация вертолёта (Салон), созданная в 1965 году.

Ми-6ПЖ - Пожарный вариант.
Ми-6ПП - Постановщик помех системам радиотехнической разведки и обнаружения типа АВАКС. Серийно не выпускались.
Ми-6ПРТБВ - Подвижная ракетно-техническая база вертолётного типа.
Ми-6ПС - Поисково-спасательный вертолёт.

Ми-6РВК - Ракетно-вертолётный комплекс.
Ми-6ТЗ - Топливозаправщик для сухопутных войск и авиации.
Ми-10 - «Воздушный кран», вариант для перевозки грузов на внешней подвеске.
Ми-22 - (Ми-6АЯ) Воздушный командный пункт.

Тактико-технические характеристики Ми-6

- Главный конструктор: М. Л. Миль
- Начало эксплуатации: 1963 год
- Конец эксплуатации: 2004 год
- Единиц произведено: 926

Экипаж:
- 5 человек
Вместимость:
- 65 пассажиров
Габаритные размеры:
- Длина, м: 33,16
- Высота, м: 9,16
- Ширина, м: 3,2
Двигатель:
- Тип двигателя: 2 ГТД ПНПП Авиадвигатель (Соловьев) Д-25В
- Мощность, кВт: 2 х 4100
Грузоподъемность:
- Нагрузка в кабине, кг: 12 000

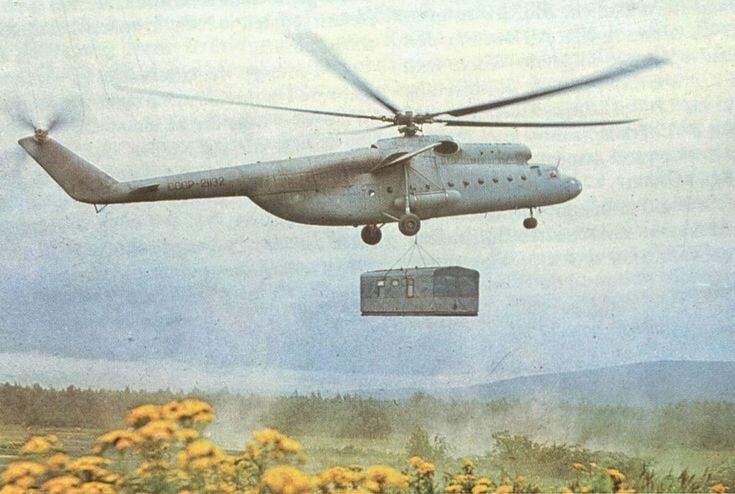

- Нагрузка на подвеске, кг: 8000
Скорость:
- Максимальная скорость, км/ч: 250
- Крейсерская скорость, км/ч: 200

Вес:
- Масса пустого: 26500 кг
- нормальная взлетная масса: 39700 кг
- максимальная взлетная масса: 41700 кг
Статический потолок:
- 2250 м
Практический потолок:
- 4500 м
Дальность полета:
- с нагрузкой 8т: 620 км
- перегоночная дальность: 1450 км
