Сарай с дровяником 14х55

Собираюсь построить себе в этом году новый сарай, объединённый с дровяником под одной крышей. Нарисовал в скетчапе "проект". Был бы благодарен советам и критике бывалых строителей. Ну или кто из специалистов за мзду малую посмотрит сам файлик (Скетч Ап Про 2021). Крышу не рисовал, её будут ставить специалисты.
Вводные:
Общие размеры - 14х5 м.;
Высота без крыши, от фундамента до балок перекрытия - 3.1 м.;
Используемые доски 100×50
Балки перекрытия - 100×200
Фундамент уже залит, ленточный, ширина 30 см.
Расстояние между стойками 54-55 на стенах, 47 на стороне ворот.

Утеплителя не будет.

Обшиваться будет OSB-3, 9 (или надо 12?) мм. и снаружи, и внутри, кроме двух противоположных стен дровяника.

Общий вид:

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

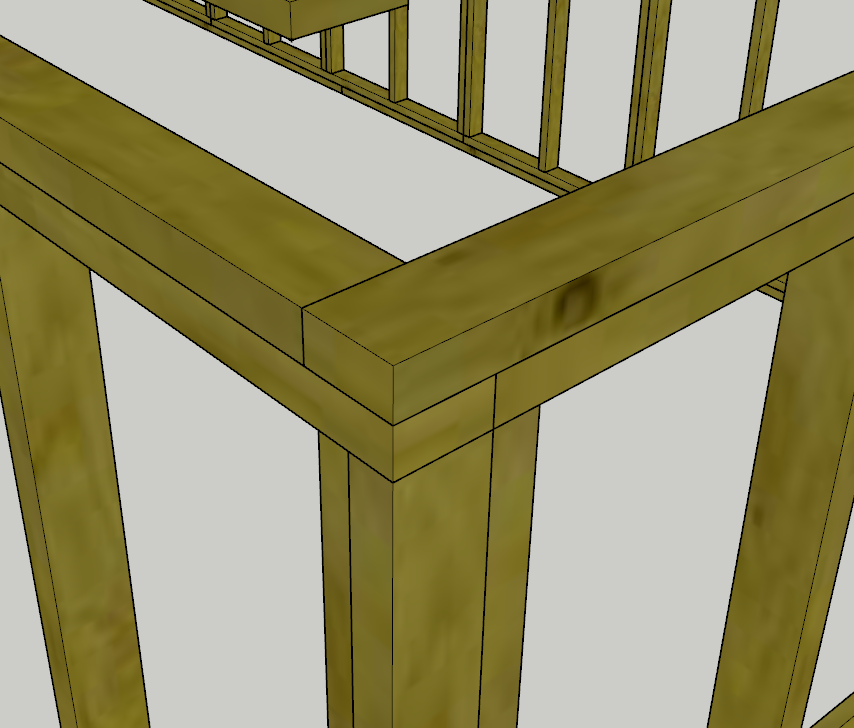

Углы и их перевязка:

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов
Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

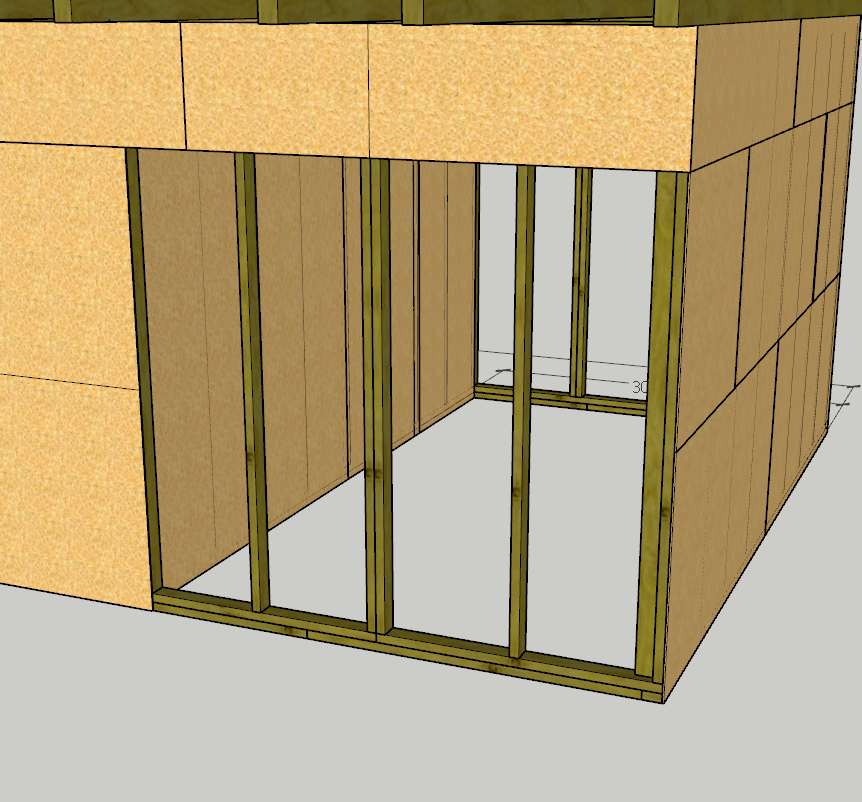

Дровяник с разных сторон, OSB будетзашит сверху, а промежутки между стойками - доской дюймовкой с расщелёвкой, чтобы продувалось:

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов
Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

Блок дверного проёма, по тому же принципу и проём для ворот:

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

Сторона ворот, перемычки из дюймовки, врезать буду фрезой, для большего усиления (надо ли усилить сам проём какой-нибудь рамой из толстостенного профиля?):

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

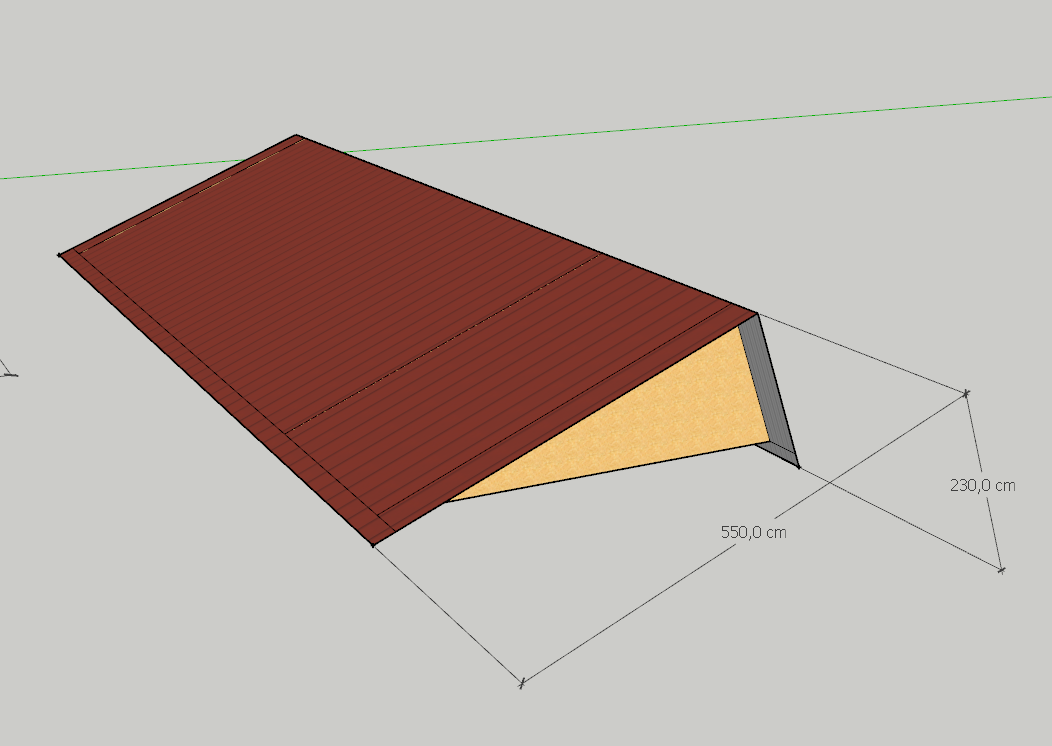

Крыша, общий вид и размеры, с выносами:

Сарай с дровяником 14х5 Проект, Каркасный дом, Дилетант, Строительство, Стройка, Длиннопост, Волна постов

В общем и целом, буду благодарен за критику. Хочу сделать сам.
