Самый надёжный гриндер своими руками
Это цикл роликов в котором я покажу, как сделать хороший, удобный и главное мощный гриндер.
Болгарка, сварка и дрель гораздо дешевле сносного гриндера? Ок.
Станки в видео чисто для упрощения, они вот вообще не обязательны.
раскрыть ветку (1)
А я разве сказал, что это всё сначала нужно купить? Если этого нет, то и начинать не стоит.
раскрыть ветку (1)
А я одного не пойму, откуда вибрации? Это если только ролики квадратные. М10 прекрасно держит.
показать ответы

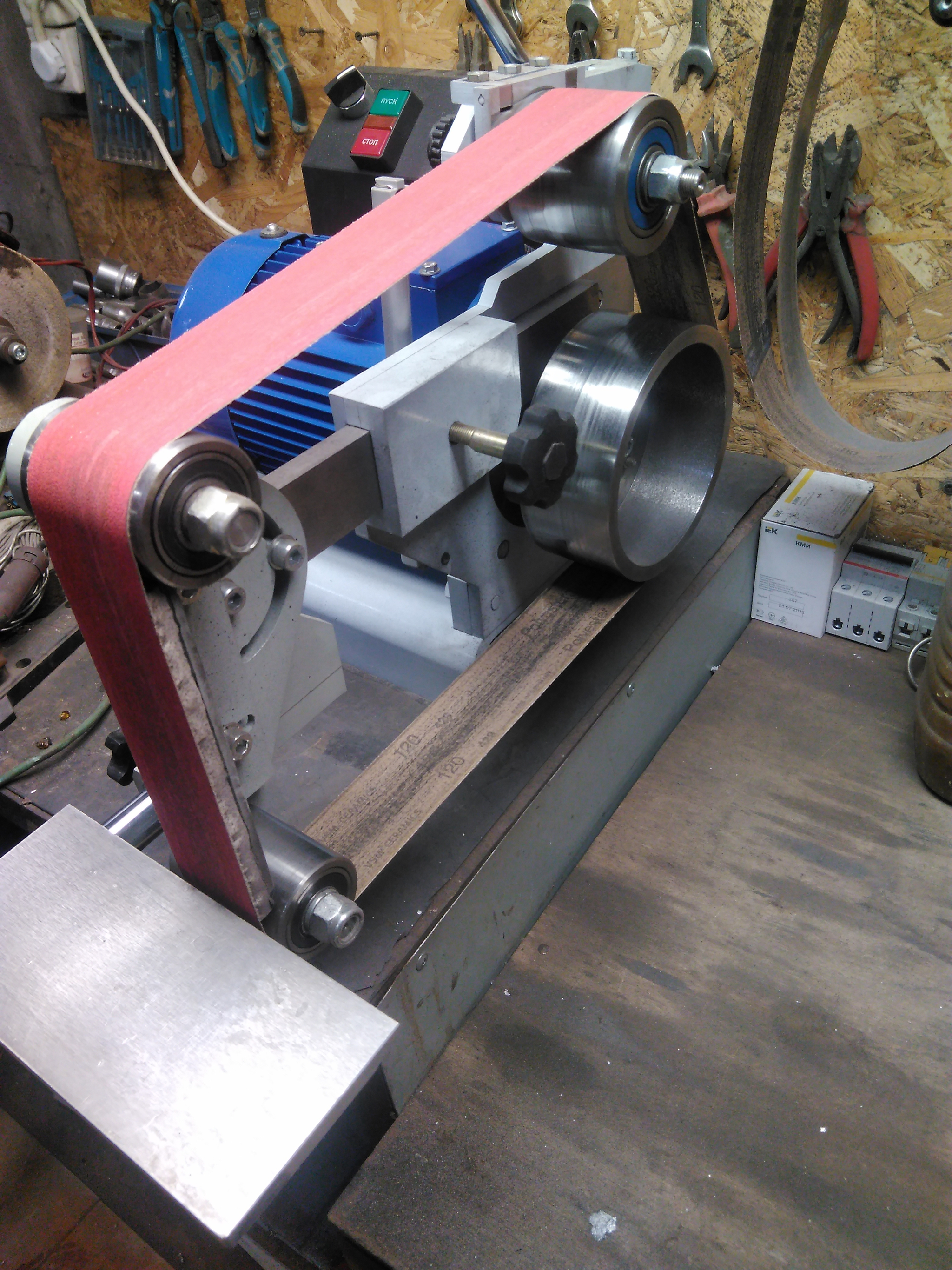

Я тоже делаю гриндеры такие

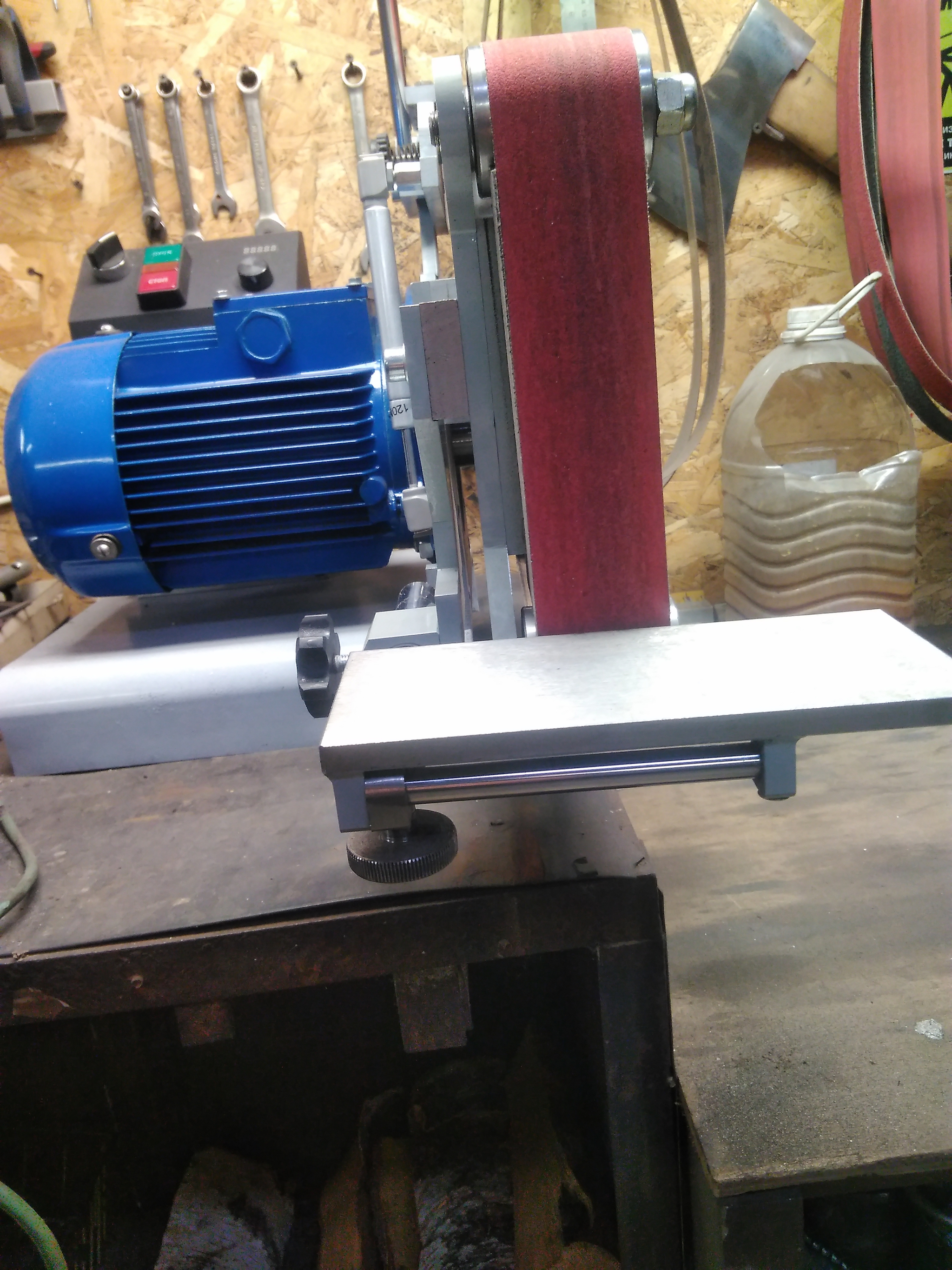

Станина,кроме основания,шлифовка 10мм сталь 09Г2с ролики 40х.Двигатель 2.2кВт,частотник обязательно.Чертежей нет,каждый новый с модернизацией,основные размеры уже в подкорке сидят.Вес около 60кг.Расходятся по знакомым.Но мне проще,есть токарный и фрезерный.
раскрыть ветку (1)
Мы начинаем начинать. Но перед этим я 3 минуты буду вам втирать про говноподсы тюменского ИлонаМаска))
раскрыть ветку (1)
Токарь с улицы, а не по знакомству, забесплатно сделает? Там пара кастомных деталей будет стоить как подержанный заводской станок.
раскрыть ветку (1)
Согласен с предыдущими ораторами. Если я закажу самый-самый гриндер, не знаю зачем, НО... Он обойдётся мне гораздо дешевле, чем весь тот инструмент, с помощью которого я смогу сделать хреновый гриндер🤣🤣🤣
раскрыть ветку (1)
раскрыть ветку (1)
ЧЕртежи деталей в каждом ролике есть. Осталось отснять финальную 7 часть. После все чертежи будут на яндекс диске
Я это к тому что люди делающие из говна не могут позволить себе гриндер, поэтому мастерят его из мусора, вы же показываете уровень запредельный для них, токарный станок блин!!)
Это как если вы, будучи миллионером, учили бы бедных распоряжаться деньгами и рассказывали о правильных инвестициях.
Делайте, я ж не говорю что плохо, или не занимайтесь этим, я говорю что не вижу смысла делать в вашем случаи.
Вот если бы вы купили дерьмовый станок , дешовенький и допустим его доработали что бы он стал премиальным имея ваше оборудование, вот это было бы круто, уверен у вас бы это получилось.
Нуу или как хотите)
раскрыть ветку (1)
Болгарка и дрель. Нет станка, закажи токарю, не вижу в этом проблем. Чертежи есть, любой токарь сделает. Я ведь выточил, самоучка. Там простые операции. Режь болгаркой, сверли и нарезай резьбы. Покрась с балончика и собери. Раздули здесь нанотехнологоии. Любой мужик это должен знать и уметь. Простые слесарные операции.
показать ответы
раскрыть ветку (1)
В каждом ролике есть ссылка на чертежи. Но я их переделываю под свои материалы и ппозже выложу.
не мешайте холодное с кислым. я критиковал наклон ЛЕНТЫ С РОЛИКАМИ через поворотный паз, а не СТОЛИК на скользящем пазу. Столика автор так и не показал. А на тему ссылки выше - хоть это тоже не оч безопасно и "третий год стоит" - не показатель. Может и 10 лет простоять при условии работы 1 час в день, а может и в первый день расшататься и в данном случае как я понял либо наклонится на тебя или просто съедет и ленту порвет.
раскрыть ветку (1)
Щас бы байтить аудиторию чертежами, при условии их отсутствия)))
А вообще конечно это эпично: сообщать про "чертежи гриндера" при условии так и не законченного гриндера и отсутствия демонстрации его работы даже. А мне вот например интересно увидеть "работает ли вообще данная конструкция". Ибо для тех кто не имеет инженерного образования будет удивительным открытием неработоспособность данной конструкции. Начнем по порядку:
1 - Сталь говно. ст3 - пластилин, который при вибрациях двигателя и даже легких нагрузках через небольшой промежуток времени станет опасным для эксплуатации.
2 - Фиксация наклона - затяжкой болта м10 в пазу? Вы серьезно?! Да оставь ты лучше просто отверстия с шагом в 5-15 градусов и то лучше было бы. Потому что опять же ВЫБРАЦИИ и какой бы пикабушный болт ты не влепил - в определенный момент болт ослабнет и вся конструкция прям во время работы резко опустится и сдерет тебе пару миллиметров живой ткани с рук, которые случайно под нее попадут.

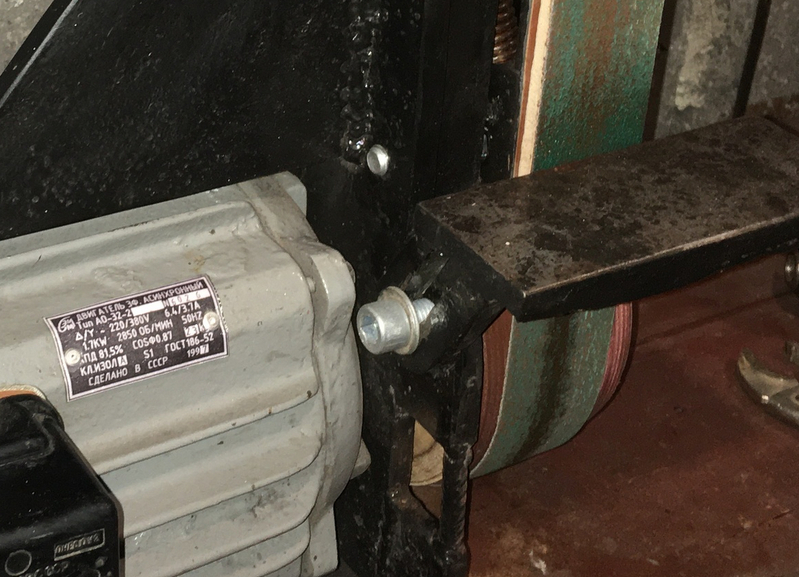

3 - На промышленных гриндерах вообще ОТСУТСТВУЕТ плавнаяя регулировка наклона блеать. Ибо она нахер не нужна. максимум 3 положения фиксируемые зятяжным краном со стопором. А вот наклон упорной площадки и его фиксация очень важны - опять же в видео про эту площадку всего два слова, а самой площадки даже не демонстрируется. Но судя по очередным БОЛТАМ для ее фиксации - это снова будет какой-то небезопасный кал. Посмотрите лучше как это сделано на нормальном гриндере:
4 - Ролики говно потому что они должны быть ВЫПУКЛЫЕ для автоцентровки ленты, плюс иметь возможность регулировки и механизм натяжения при неравномерном расширении ленты. Иначе лента рвется и летит обрабатывать вам руки.

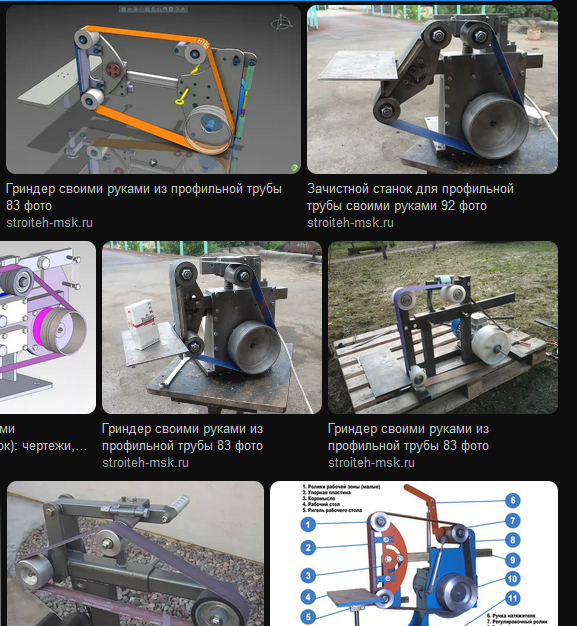

5-10 Я могу доебаться еще по овердохуя пунктам, но думаю тут понятно что это очередная копипаста говногриндера из интернета, коих вы по запросу в яндекс картинках найдете в огромном кол-ве. Кто то умудряется продавать этот кал по 3-5к прилепив старый двигатель к этому говну. Берегите себя и свои руки - думайте головой а не жопой и посмотрите чем отличаются дешевые товары от дорогих чтобы хоть как то осознать причины принятых решений и обоснований конструкций.
YouTube●4:49
раскрыть ветку (1)

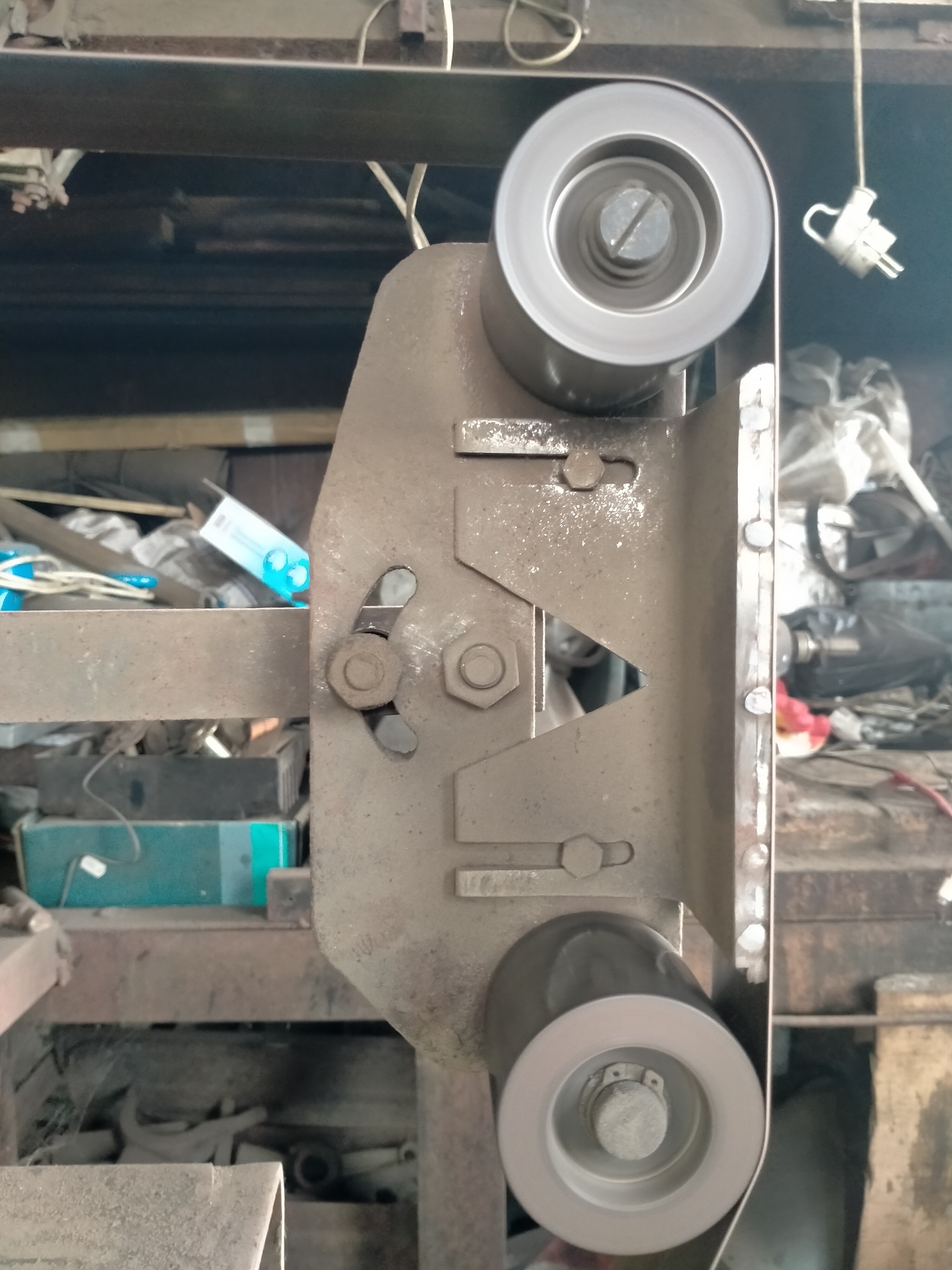

Вот я понимаю, что человек не шарит. Ты хоть один гриндер сделал Сам? Какие бочкообразные ролики на рабочих роликах. Бочка на натяжном ролике. Второе. Металл тонкий? 10 и 12 мм-это тонкий? Заводские хорошо если из 2 -3 штампованной, особенно на фото. Мой весит 50 кг. Это что за фотки? Это такой должен быть? Тогда херня это всё. Наклон упоной площадки это что? Рабочий стол? Площадка с роликами или площадка по которой ездит лента. Как наклонить прижимную площадку, если ролики остаются на месте? Наклоняется вся площадка с роликами относительно рабочего стола. Ты увидел одну деталь, а выводов куча. С чего ты взял, что не будет механизма натяжки ленты и регулировки бочкообразного ролика для подвода ленты на правую или левую сторону. Специалисты блядь! Какая вибрация? Биеник приводного ролика в пределах одной сотки. Это тебе не ролики оз фанеры. И это не промышленный гриндер. Ты себе фрезер или токарный собери, специалист, а я покричу, что он не как промышленный.

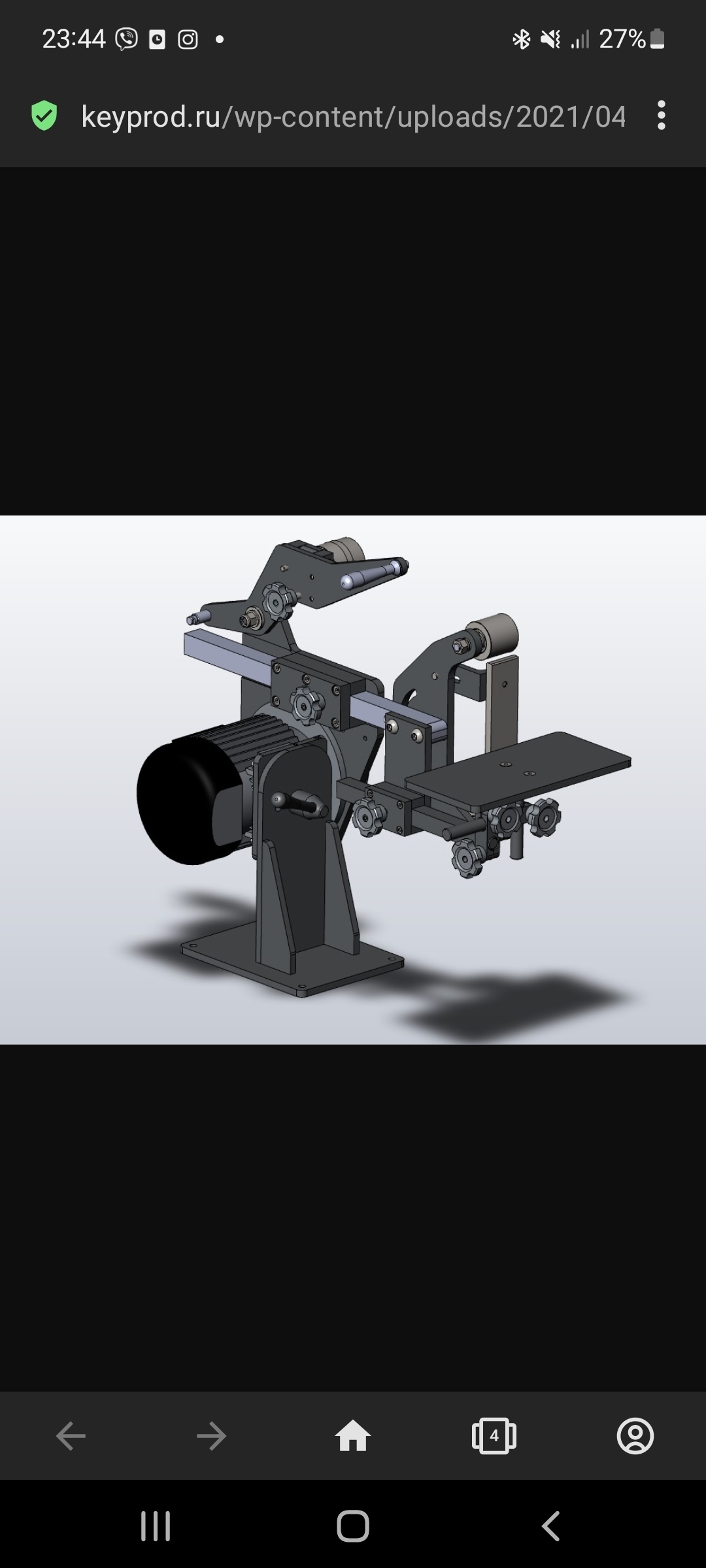

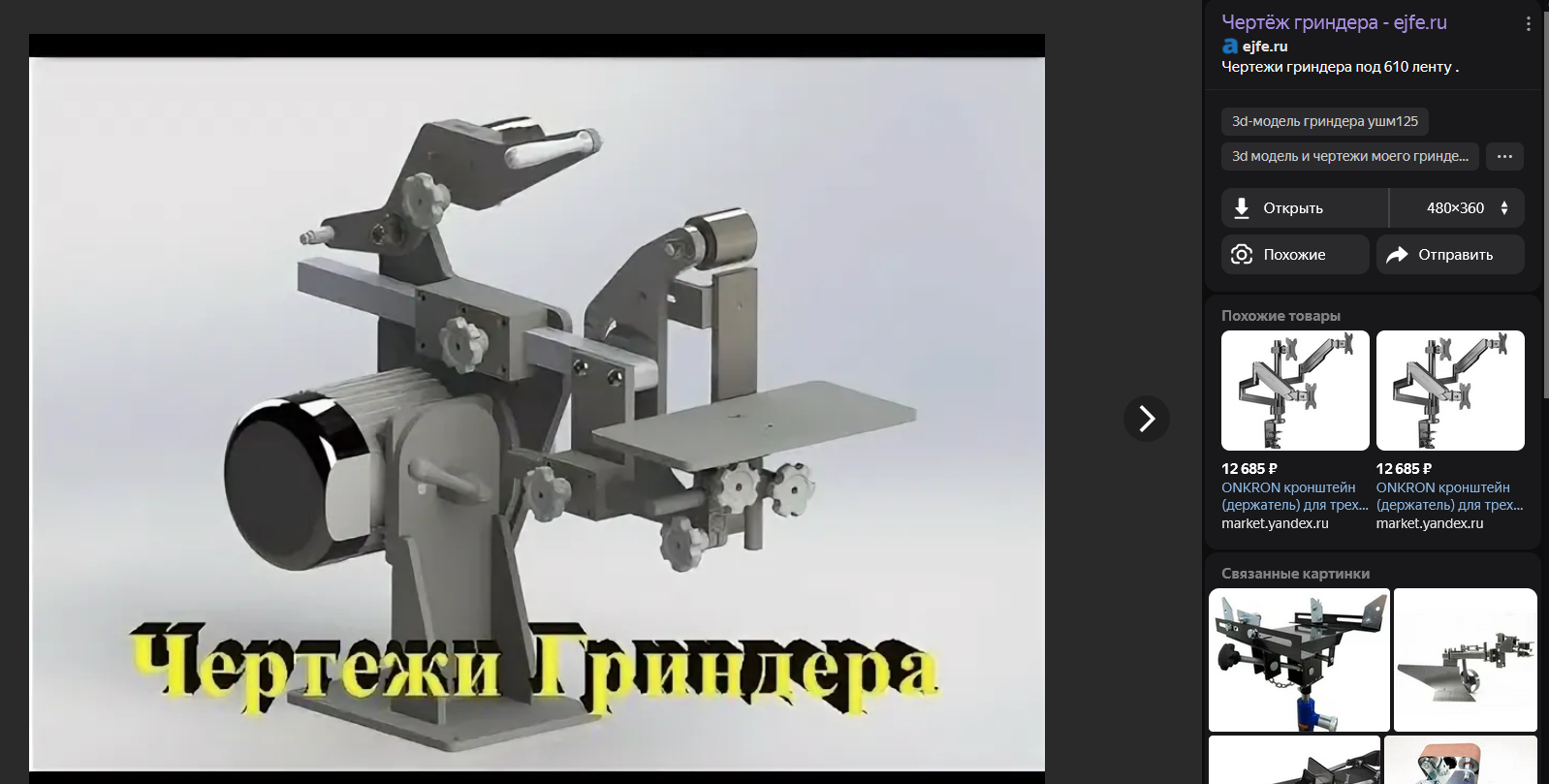

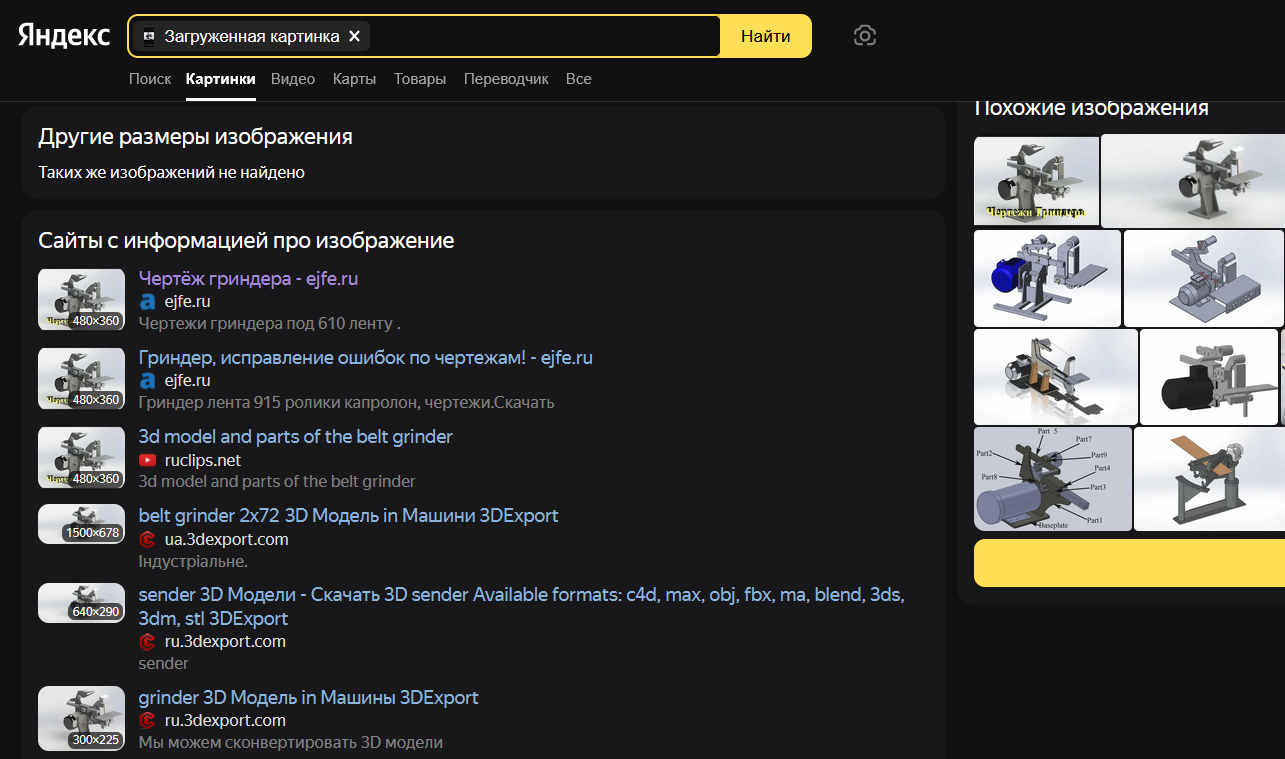

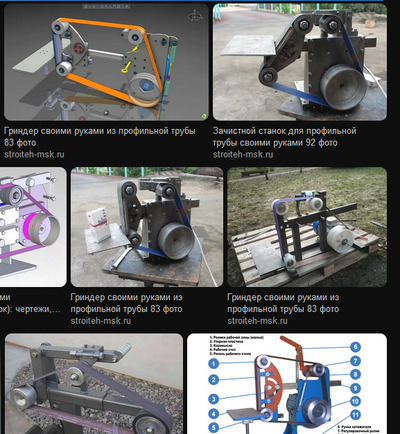

пхахах - думаю те кто хоть как то умеет в поиск по фото теперь всё поняли))) Действительно всё сам) и чертежи тоже есть)))
раскрыть ветку (1)
Взял за основу эту модель. Но чертежи переделал под свой материал и кое что изменил. Добавлял их в ролики по мере изменения.
при наличии токарного станка и гаража/мастерской заниматься подобным - как то реально бдсмом попахивает. Можно же вполне адекватную конструкцию продумать подглядев за готовыми решениями.
раскрыть ветку (1)
Щас бы байтить аудиторию чертежами, при условии их отсутствия)))
А вообще конечно это эпично: сообщать про "чертежи гриндера" при условии так и не законченного гриндера и отсутствия демонстрации его работы даже. А мне вот например интересно увидеть "работает ли вообще данная конструкция". Ибо для тех кто не имеет инженерного образования будет удивительным открытием неработоспособность данной конструкции. Начнем по порядку:
1 - Сталь говно. ст3 - пластилин, который при вибрациях двигателя и даже легких нагрузках через небольшой промежуток времени станет опасным для эксплуатации.
2 - Фиксация наклона - затяжкой болта м10 в пазу? Вы серьезно?! Да оставь ты лучше просто отверстия с шагом в 5-15 градусов и то лучше было бы. Потому что опять же ВЫБРАЦИИ и какой бы пикабушный болт ты не влепил - в определенный момент болт ослабнет и вся конструкция прям во время работы резко опустится и сдерет тебе пару миллиметров живой ткани с рук, которые случайно под нее попадут.
3 - На промышленных гриндерах вообще ОТСУТСТВУЕТ плавнаяя регулировка наклона блеать. Ибо она нахер не нужна. максимум 3 положения фиксируемые зятяжным краном со стопором. А вот наклон упорной площадки и его фиксация очень важны - опять же в видео про эту площадку всего два слова, а самой площадки даже не демонстрируется. Но судя по очередным БОЛТАМ для ее фиксации - это снова будет какой-то небезопасный кал. Посмотрите лучше как это сделано на нормальном гриндере:
4 - Ролики говно потому что они должны быть ВЫПУКЛЫЕ для автоцентровки ленты, плюс иметь возможность регулировки и механизм натяжения при неравномерном расширении ленты. Иначе лента рвется и летит обрабатывать вам руки.
5-10 Я могу доебаться еще по овердохуя пунктам, но думаю тут понятно что это очередная копипаста говногриндера из интернета, коих вы по запросу в яндекс картинках найдете в огромном кол-ве. Кто то умудряется продавать этот кал по 3-5к прилепив старый двигатель к этому говну. Берегите себя и свои руки - думайте головой а не жопой и посмотрите чем отличаются дешевые товары от дорогих чтобы хоть как то осознать причины принятых решений и обоснований конструкций.
YouTube●4:49
раскрыть ветку (1)
Проебаться кучу время ради сомнительной экономии небольшой суммы денег? При наличии хреновой тучи дорогих железок для этого? Умный поступок, хлопаем!
Если это видео как убить время вникуда, хобби такое, то так его и подавай, ну по приколу тебе без прикладного смысла время гробить, отлично, плохого никому не сделал
раскрыть ветку (1)
раскрыть ветку (1)
Как собрать гриндер из того что под ногами лежит : нужен токарный станок, гараж полный инструмента , микрометры, сварочник и т.д
Не проще купить готовый если для бытовых нужд? Ну пускай он и стоит 15к , но это дешевле чем покупать всё увиденное в видео что бы его сделать самостоятельно хD
Вспоминаю доктора дью где были видосы по изготовлению болгарки ... с помощью болгарки)
Если делать для себя, для общего развития, то ок, но блин имея всё оборудование которое вы имеете не вижу смысла экономить на покупке хорошего гриндер а с гарантией)
раскрыть ветку (1)
Нет слов. Купите. Мне ИНТЕРЕСНО самому сделать. Людям показать, многие делают из говна, а я показываю, к чему стремиться.
показать ответы
Судя по контенту тс махровый дивайвайщик, и центрующий ленту бочонок у него таки появился в 4 части, дадада, каюсь, стало любопытно и пришлось проклацать видосики. Так вот ни чертежа, ни процесса изготовления не обнаружено. Сначала рычаг для ролика, втулочки подробненько заснял, потом хуяк, магия монтажа и ручонки уже примеряют бочонок к пластине.
раскрыть ветку (1)
Так а зачем снимать всё досконально, и так все понятно. Я старался показать основные моменты, запресовал втулки о надел на ось. Что тут непонятно.
показать ответы
Нахер мне самому делать гриндер, если нет станков как у ТС, а если есть, то проще купить потому что есть деньги.
