Ремонт самопроизвольно отъехавшего A2337⁠⁠

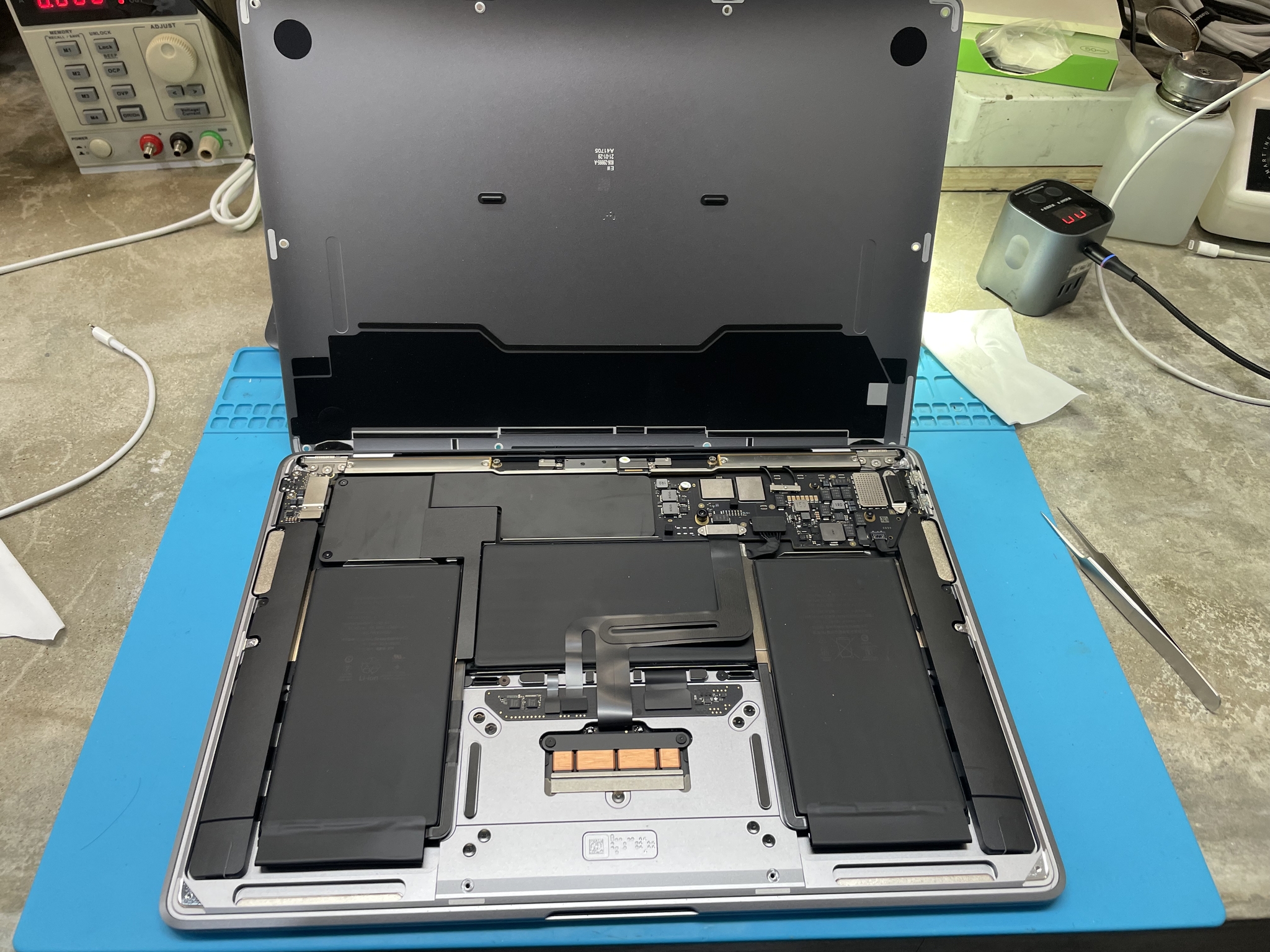

Сегодня у меня на ремонте очередной макпук эир на процессоре м1 с классической проблемой - не включатся. Переключения на 20В нет, а потребление колеблется около 10-20мА что говорит о коротком замыкании где-то на плате или в обвязке платы. Приступаем к разборке.

Голая плата ведет себя точно так же, а это значит что дело не в периферии.

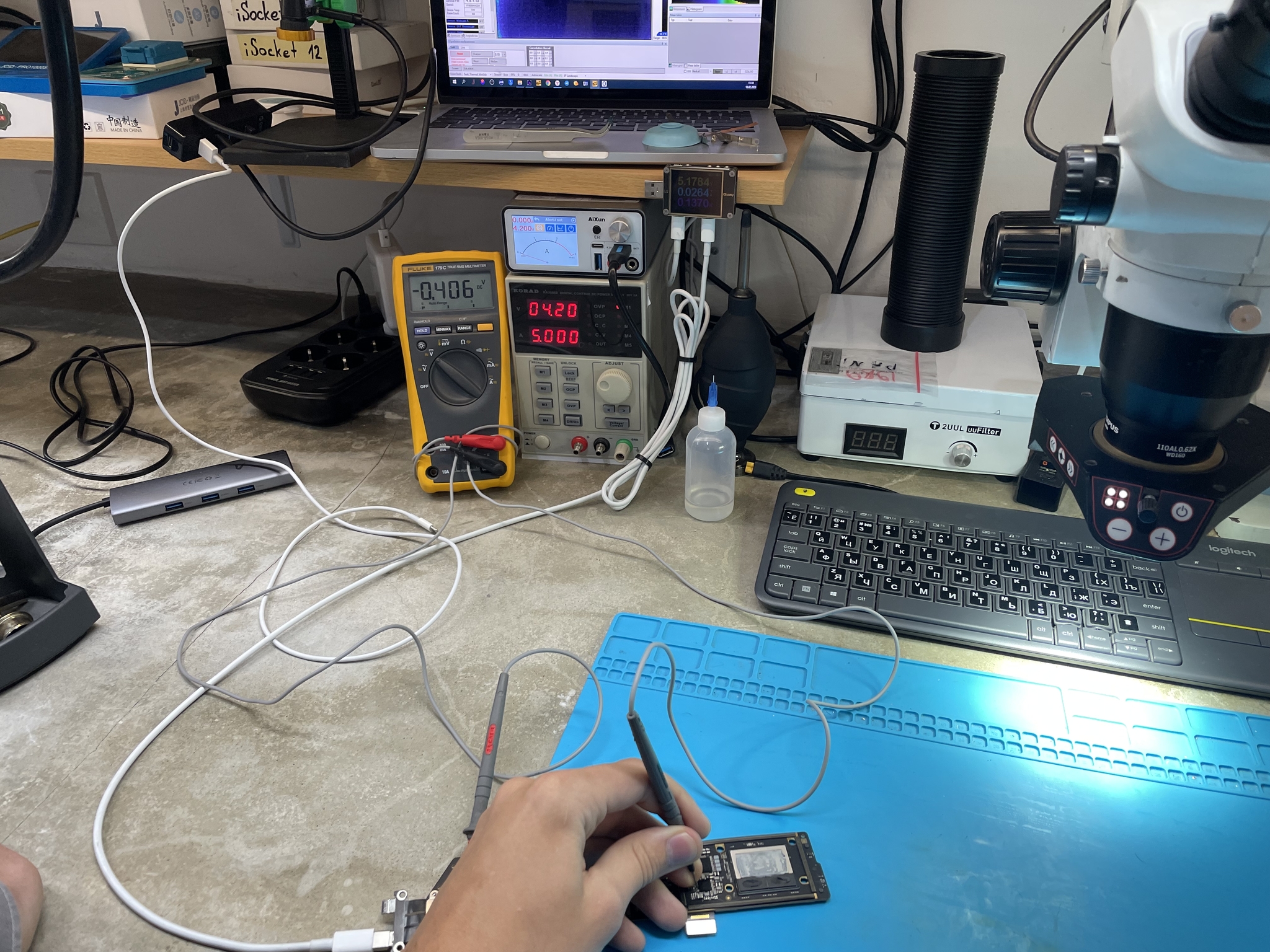

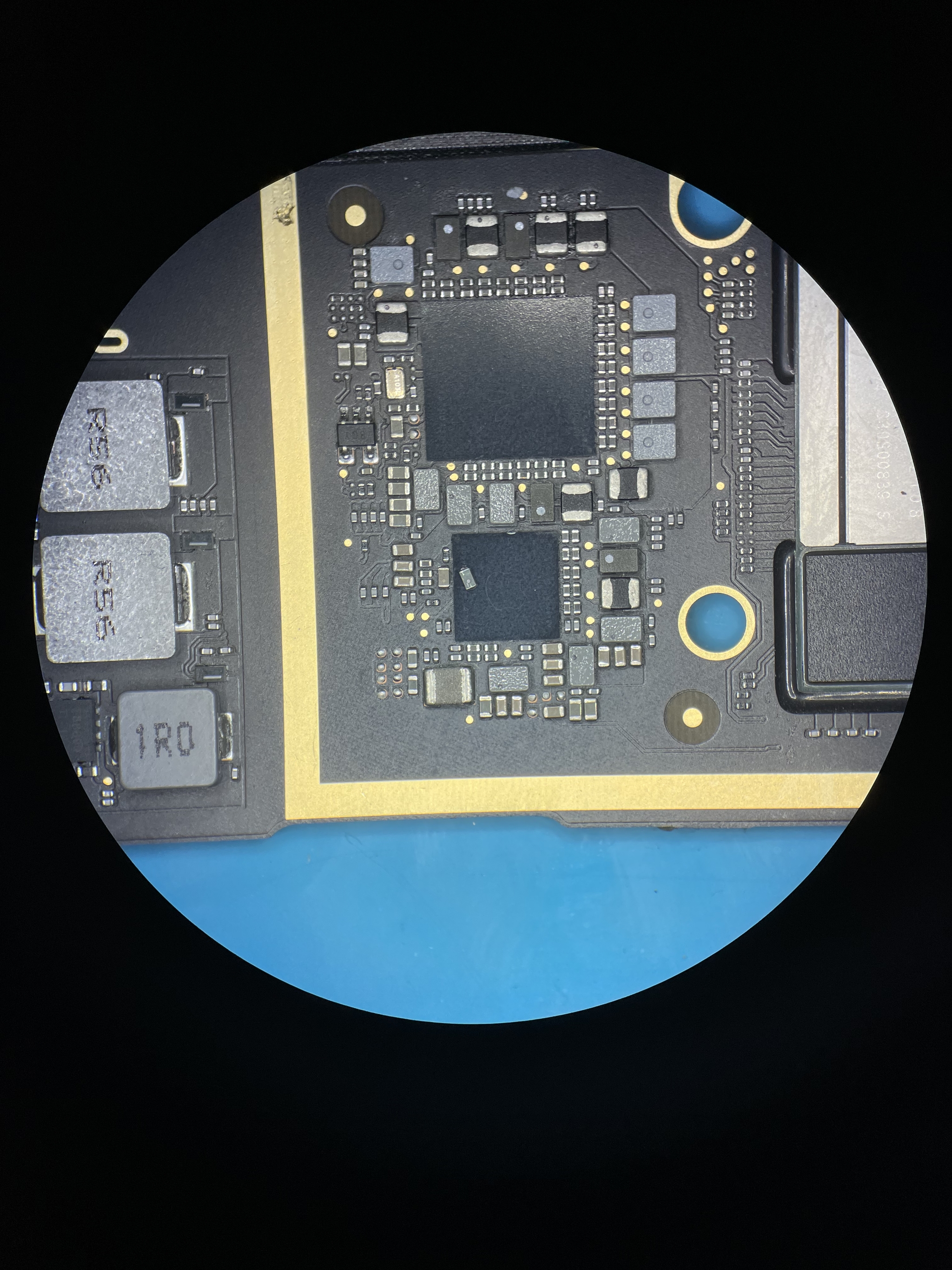

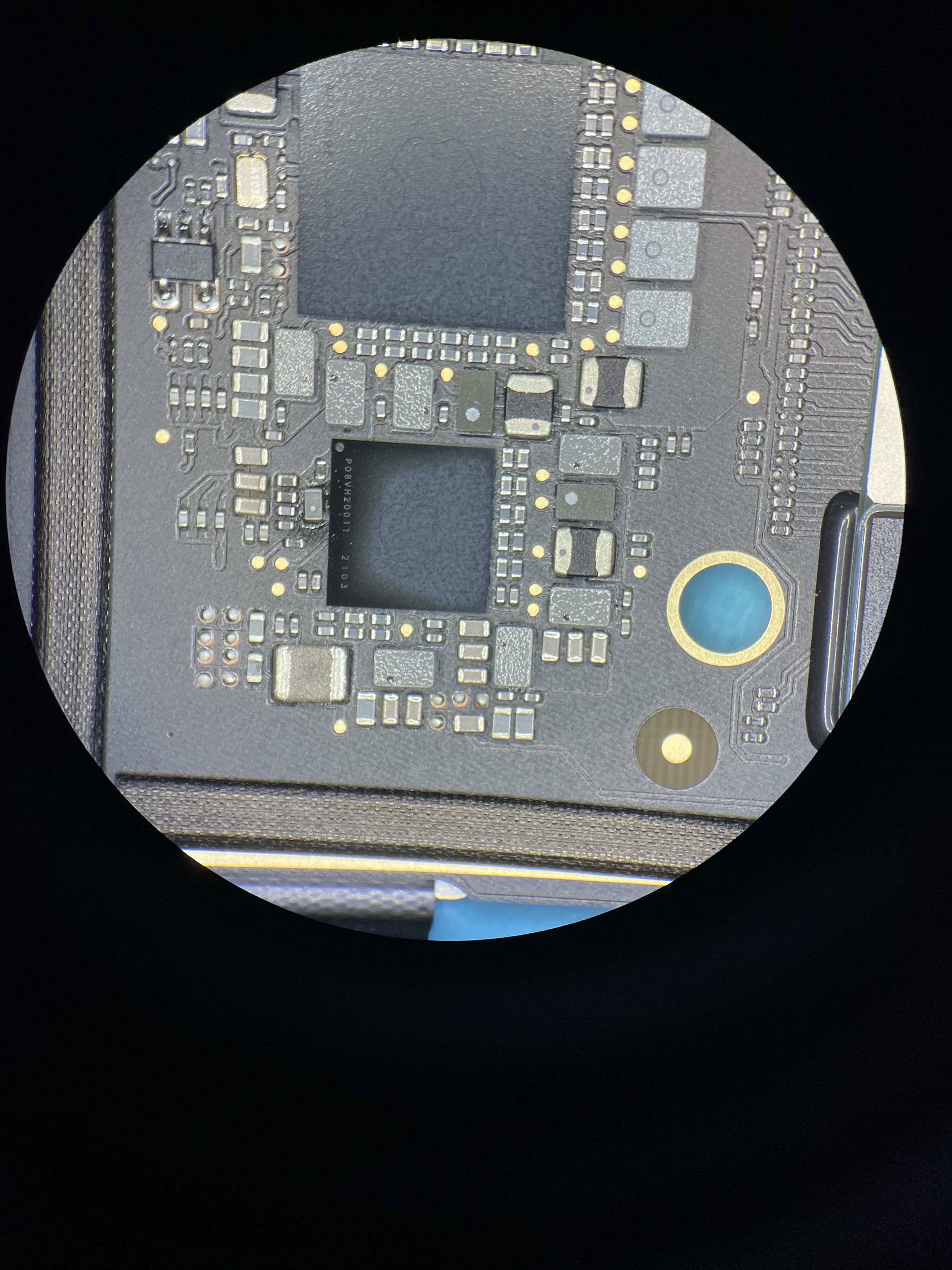

После снятия системы охлаждения нашему взору предстаёт немного приболевшая катушка, которая стала неплохим резистором и вместо 3.8В после себя оставляет лишь 0.4В. Как правило катушки не выходят из строя сами по себе, значит нужно искать что могло послужить причиной её выхода из строя.

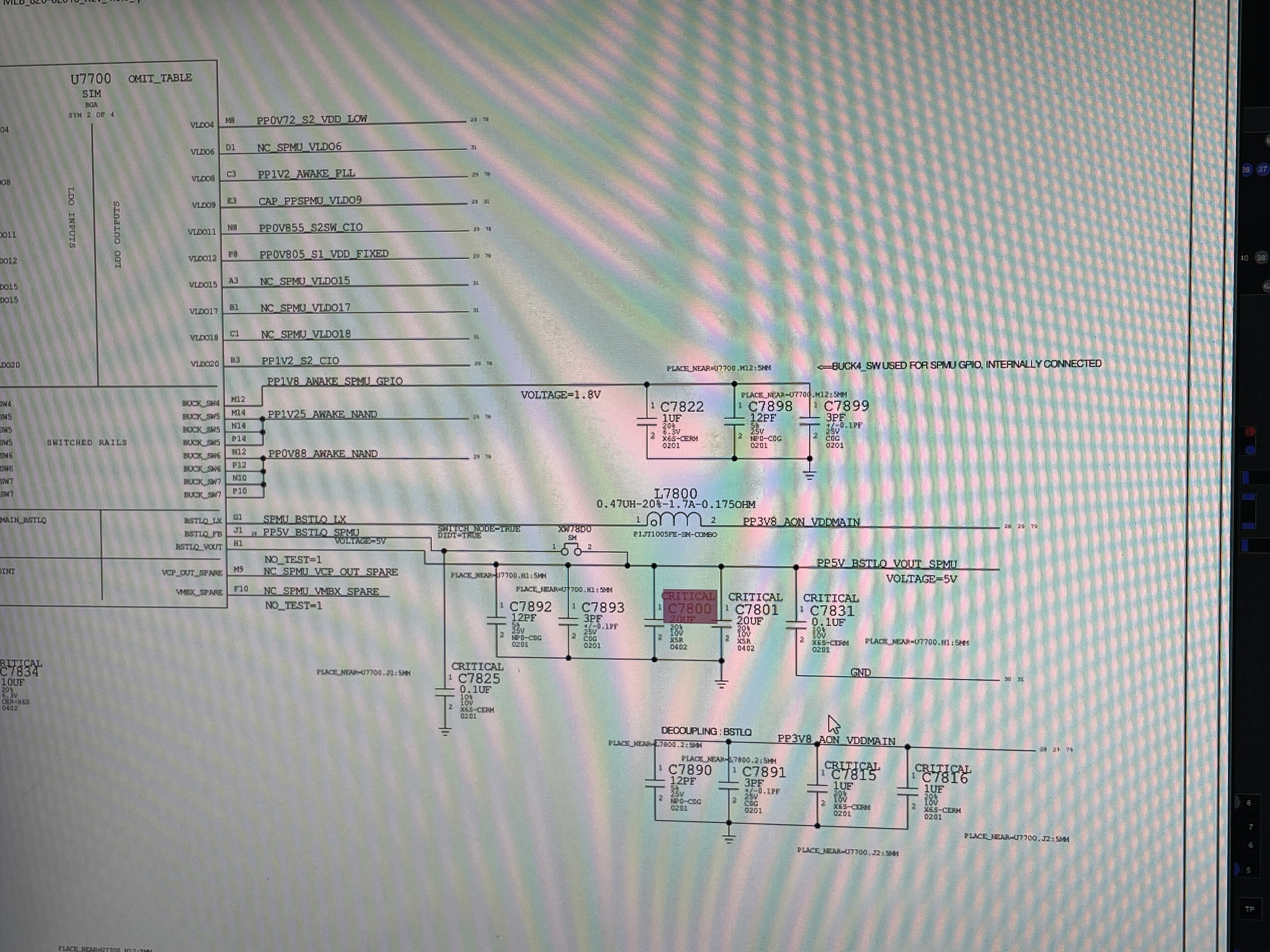

Проверять мы будем следующую 5В линию питания, которая формируется из просаженной после катушки 3.8В линией.

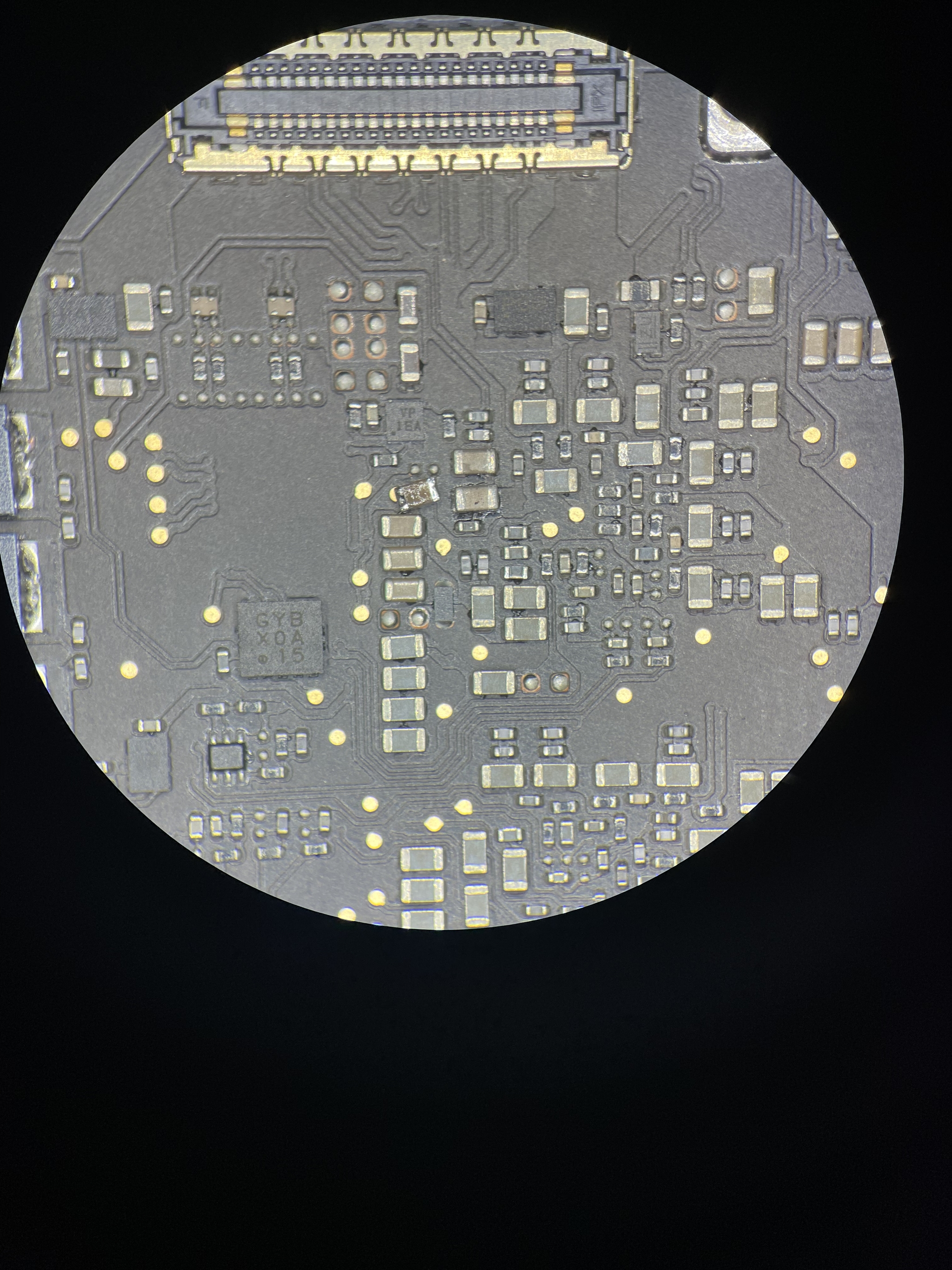

Вот теперь мы нашли причину выхода из строя макбука, а именно небольшой конденсатор по 5В линии питания.

Меняем его вместе с катушкой на донорские.

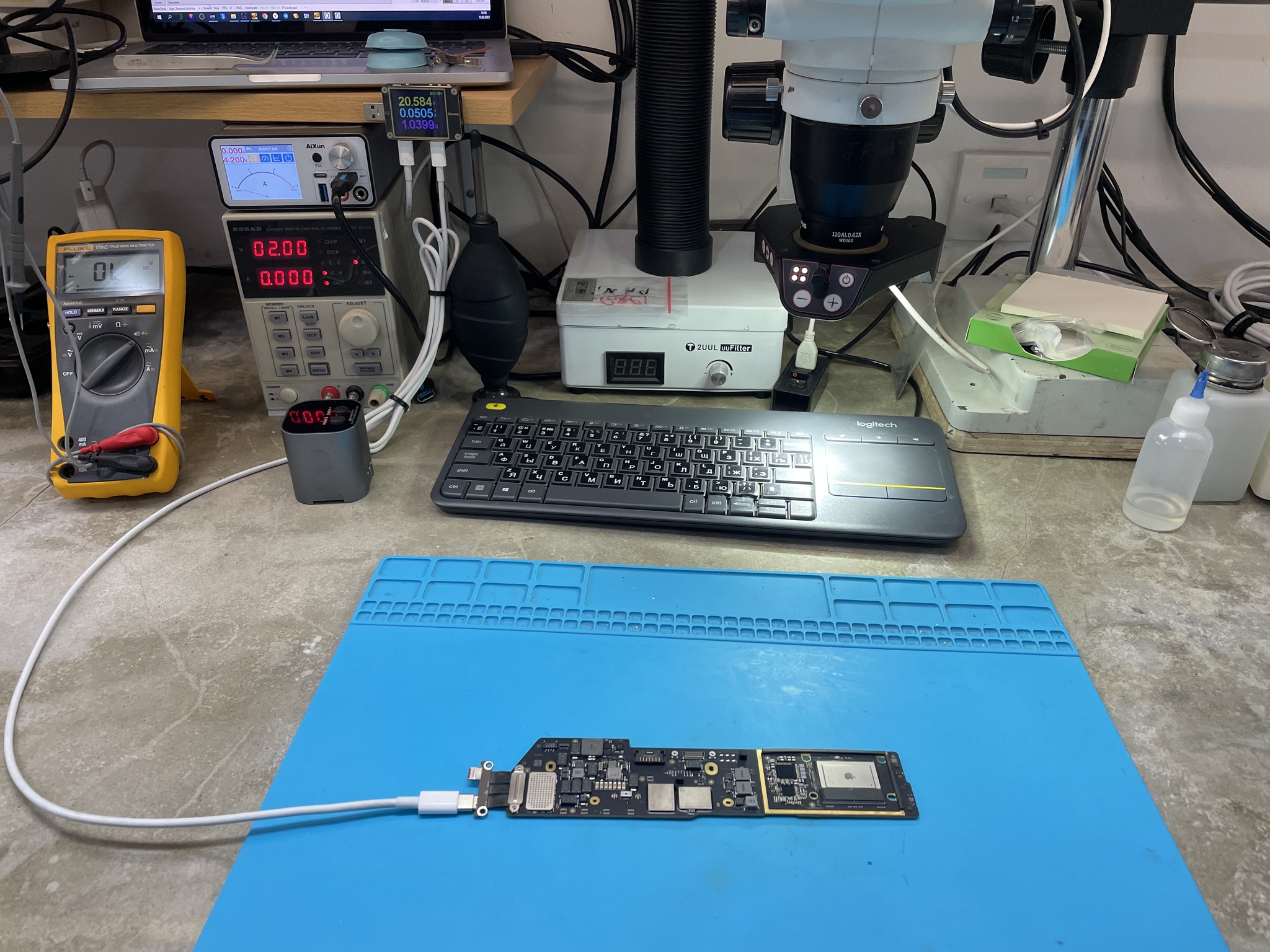

Включаем плату от блока и видим 20В, а судя по потребления плата запускается.

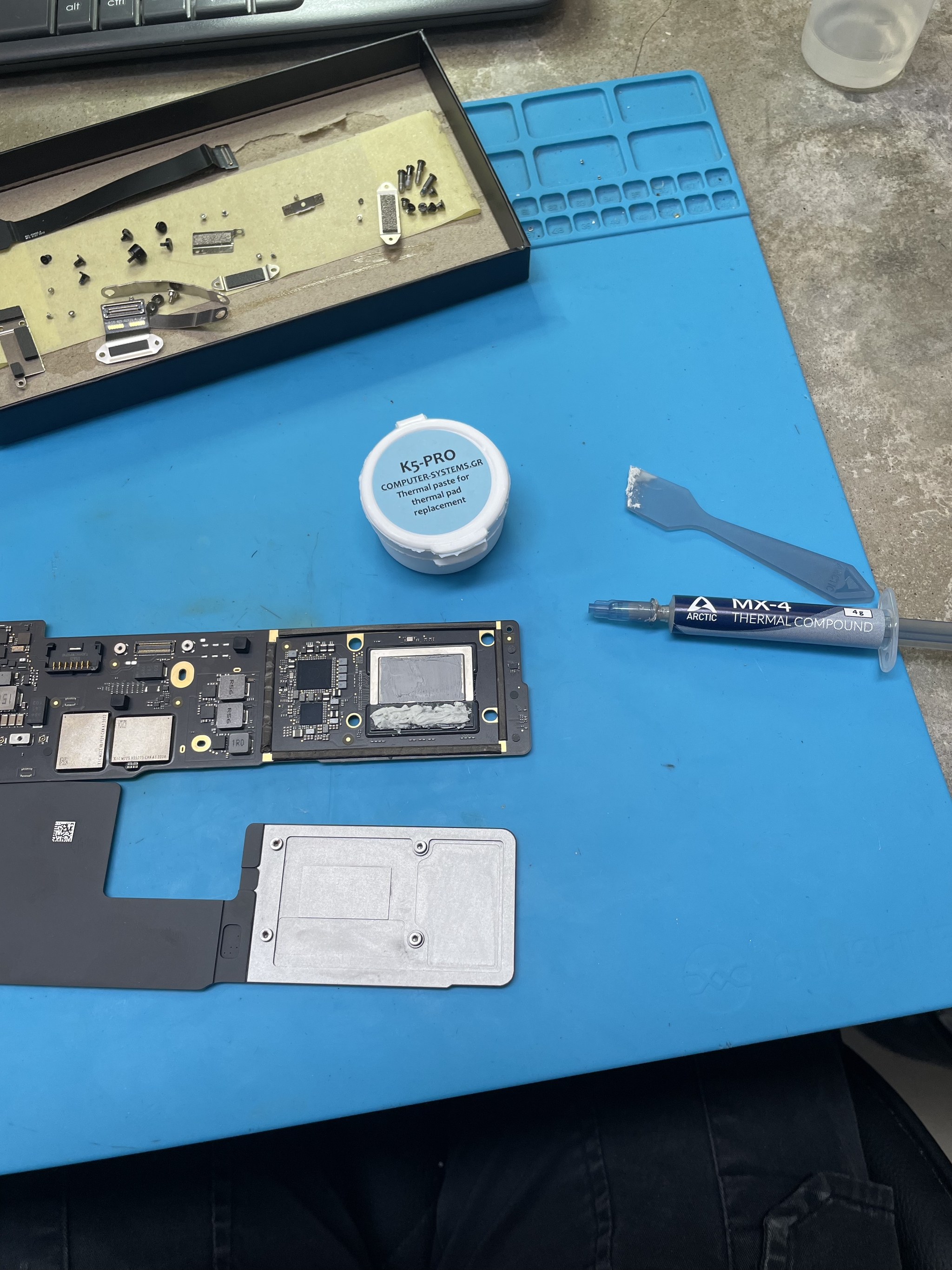

Размазываем термосопли назад, собираем все взад и клеим гарантийные наклеечки.

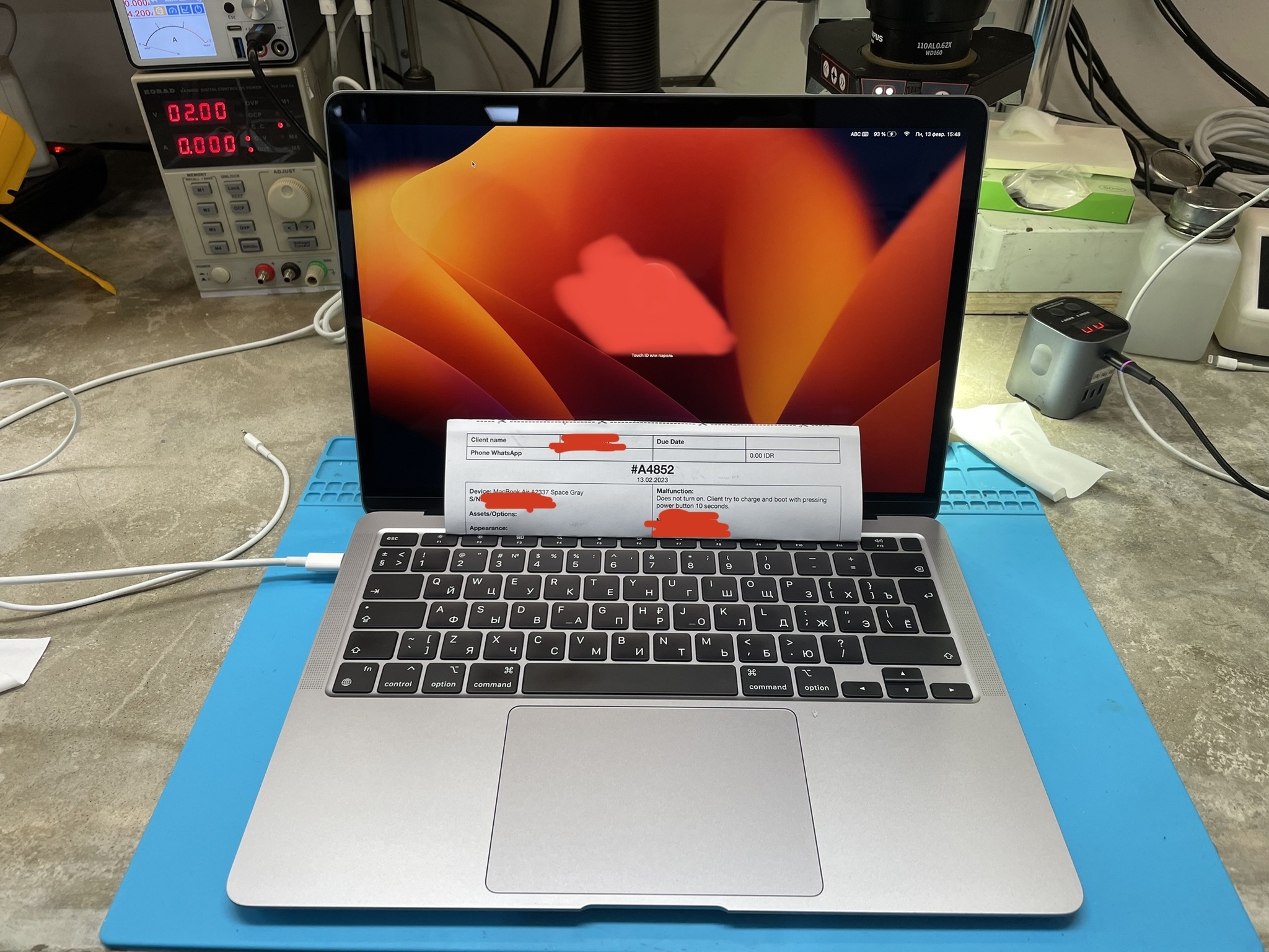

Готово.

На этом все, увидимся в следующих постах.
