Ремонт первой скорости шуруповерта Makita DF457D⁠⁠

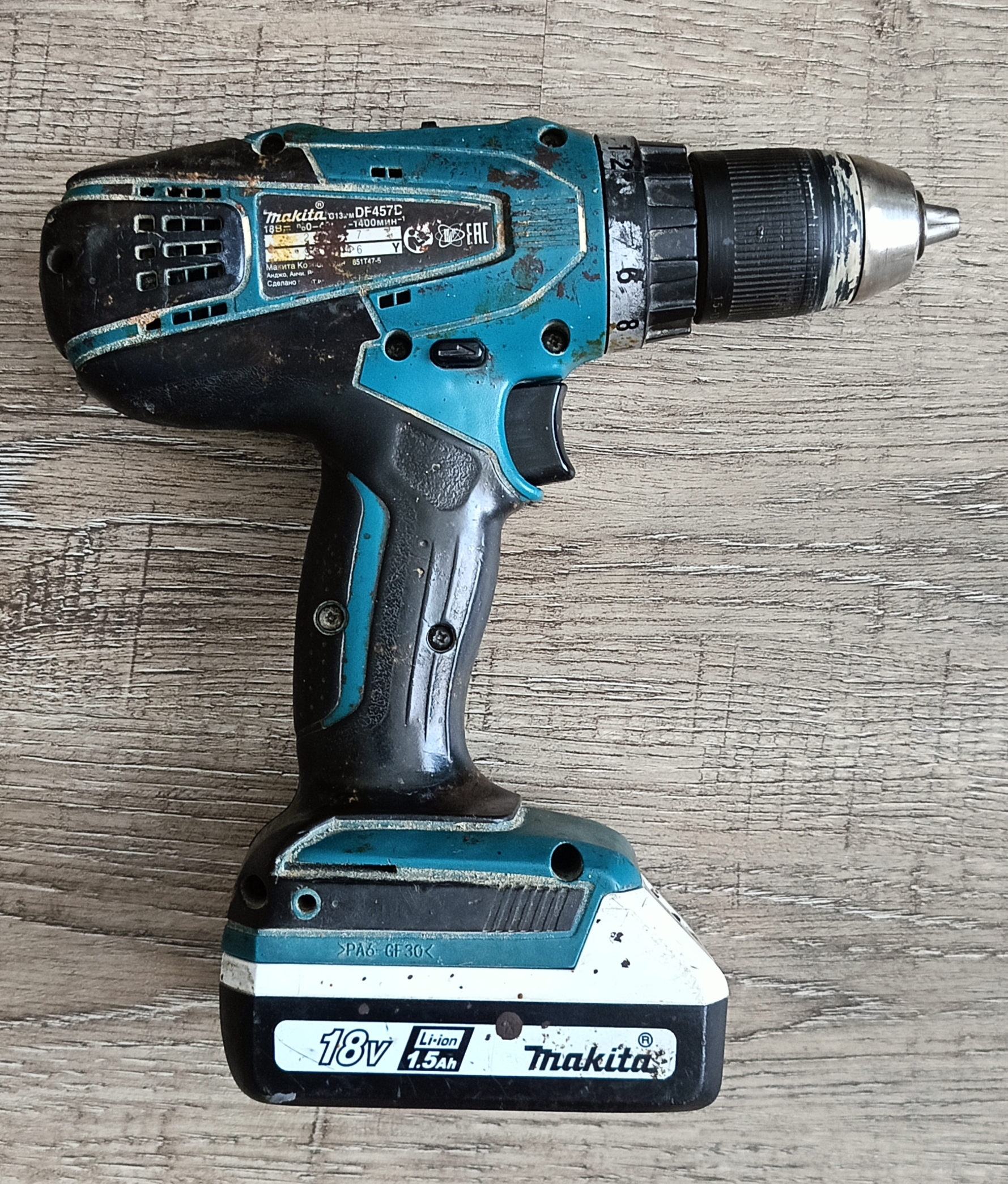

Попал мне в ремонт шуруповерт Makita DF457D, с проблемой не работает первая скорость.

Приступаем к разборке и дефектуем.

В разборке особых сложностей нет, откручивает несколько винтов под биту PH, и разделяем корпус на две половинки, при разборке будьте внимательны и не потеряйте пружинку расположенную под трещеткой регулировки усилия.

Далее аккуратно вынимаем из корпуса кнопку, мотор и редуктор.

Провода крепятся к мотору на разъёмах, можно снять чтобы не мешал.

Затем отсоединяем мотор от редуктора слегка повернув его против часов стрелки.

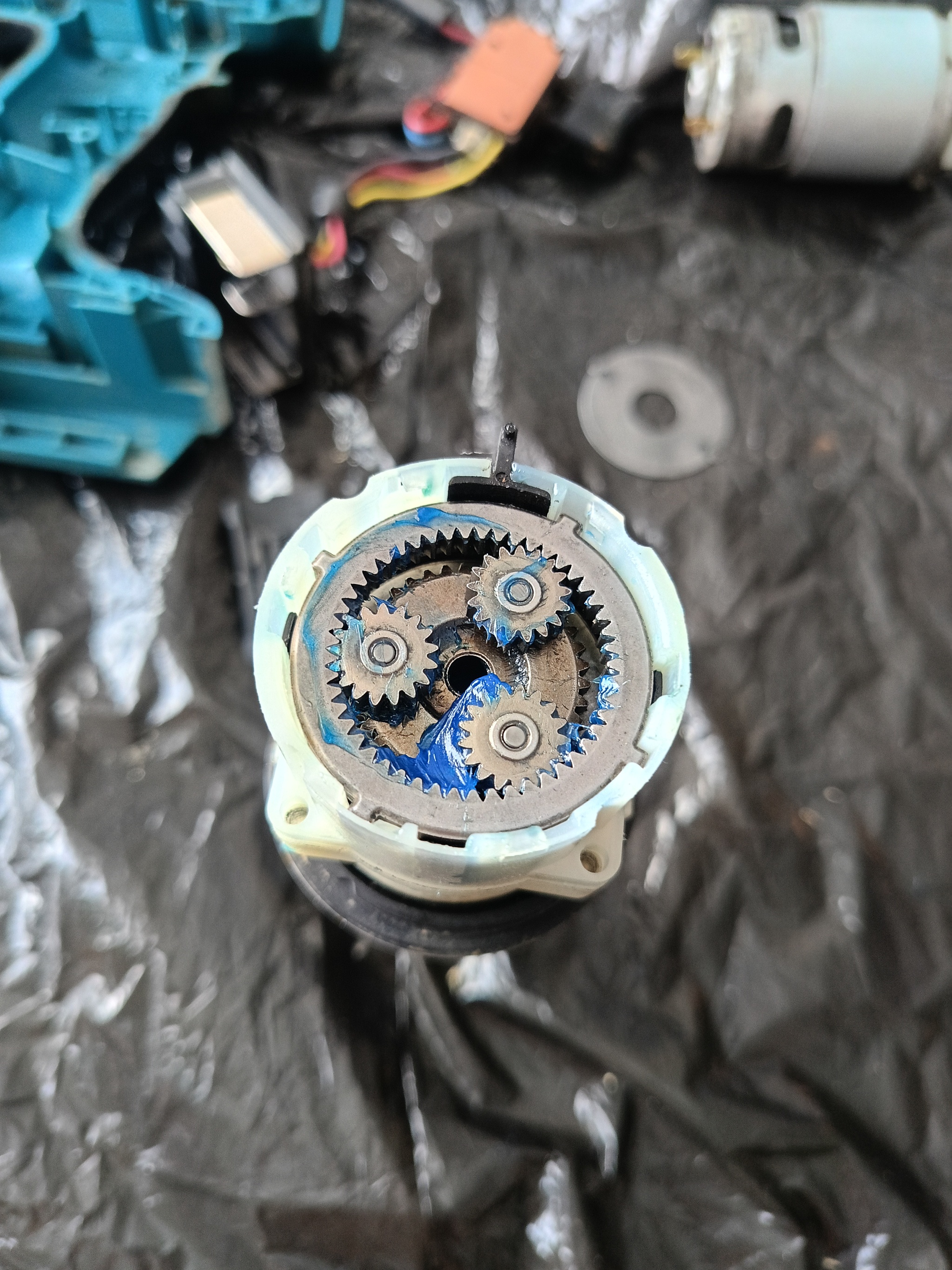

Вынимаем из редуктора содержимое, шестерни, венцы, механизм переключения скоростей, откручиваем винты крепящие заднюю часть редуктора снимаем ее и продолжаем доставать шестерни.

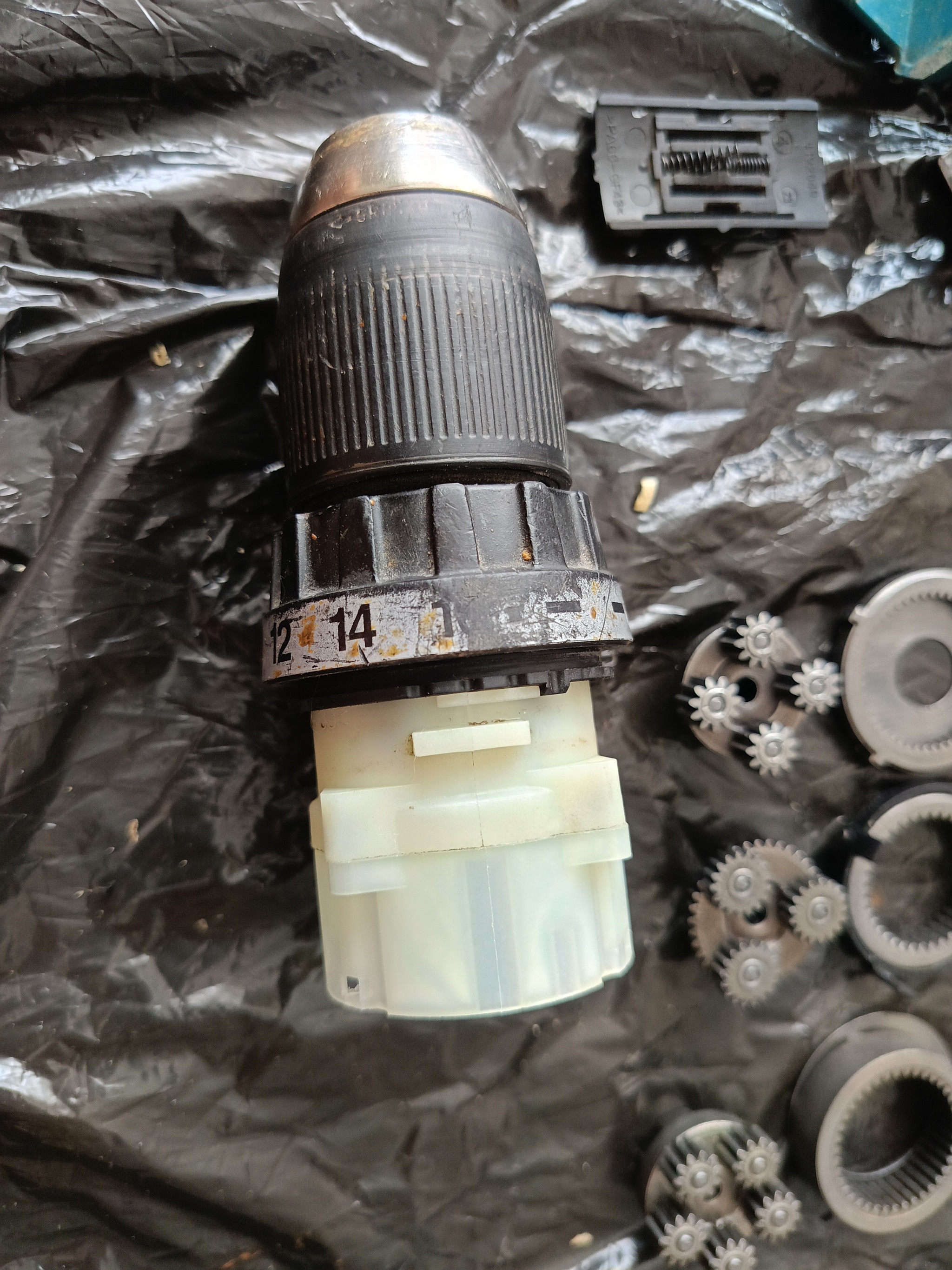

Полностью разбирать редуктор со снятием патрона нет необходимости, так как неисправность заключается в задней части редуктора.

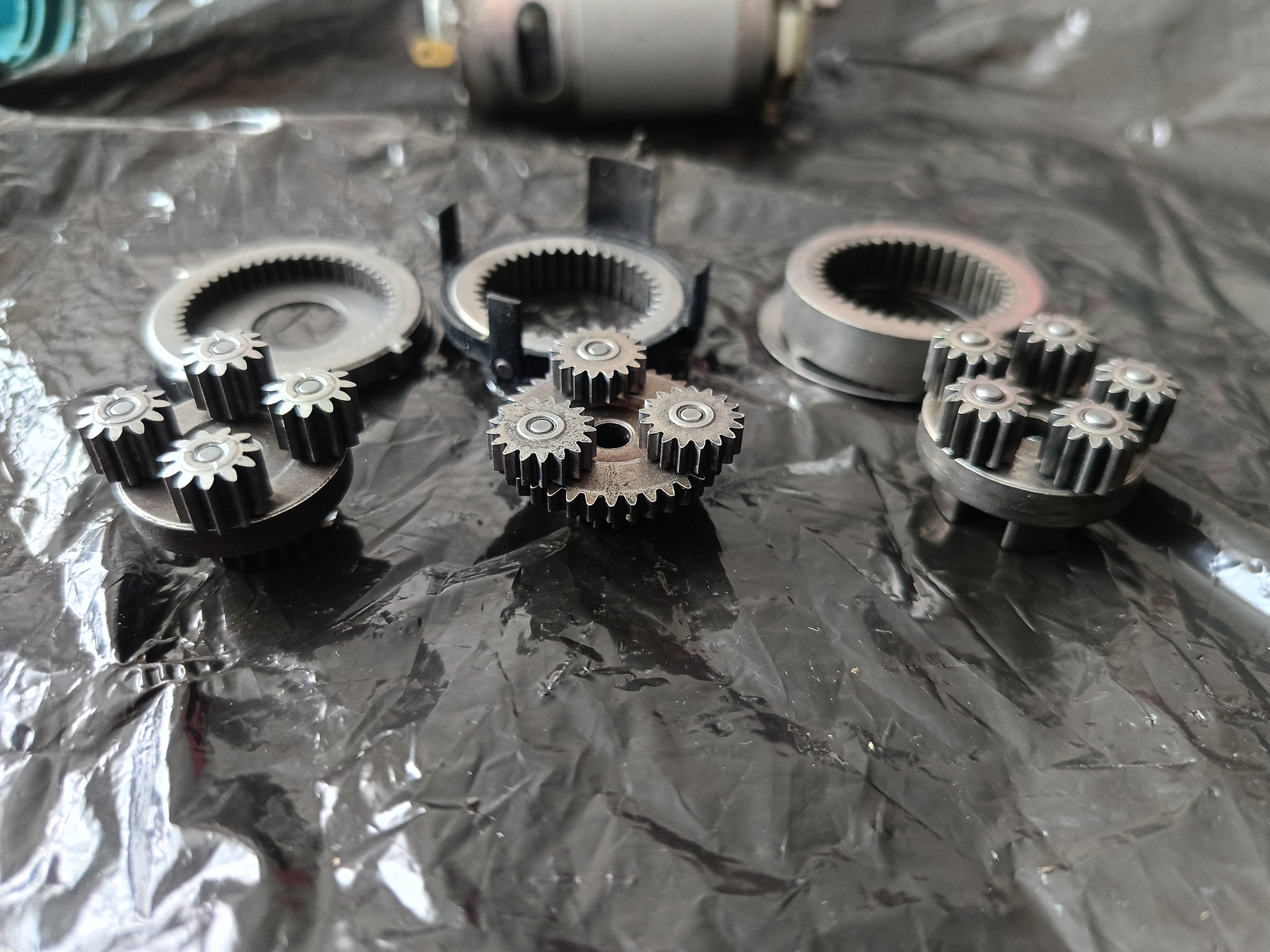

Чистим снятые детали:

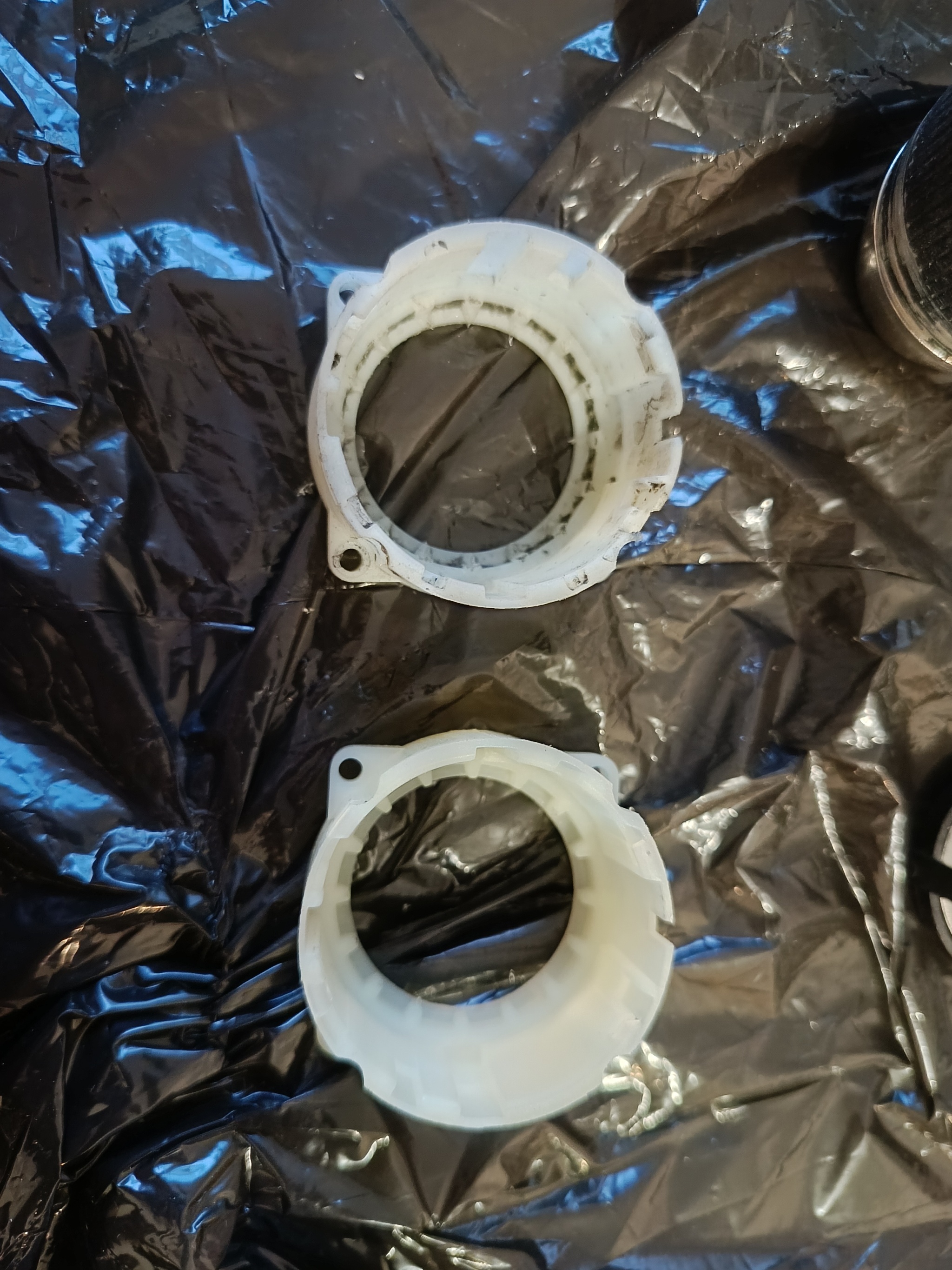

А вот и неисправность: изношены зубцы в задней части редуктора фиксирующие венец первой скорости.

Я заказал заднюю часть редуктора на Ozone, так же есть и на других маркетплейсах, ищется по поиску: "Задняя часть редуктора, пластиковая шестерня для шуруповерта МАКИТА 6271D".

Именно такой модели не было указано в описании, но по размеру и внешнему виду запчасти были похожи, цена вопроса небольшая, заказал, в итоге все подошло один в один, без доработок.

Далее все собираем в обратной последовательности, добавив в редуктор новой смазки, забивать до полного не нужно (когда ремонтировал самый первый шуруповёрт, посчитал что смазки много не бывает и набил от души! В итоге мотор не смог провернуть редуктор))

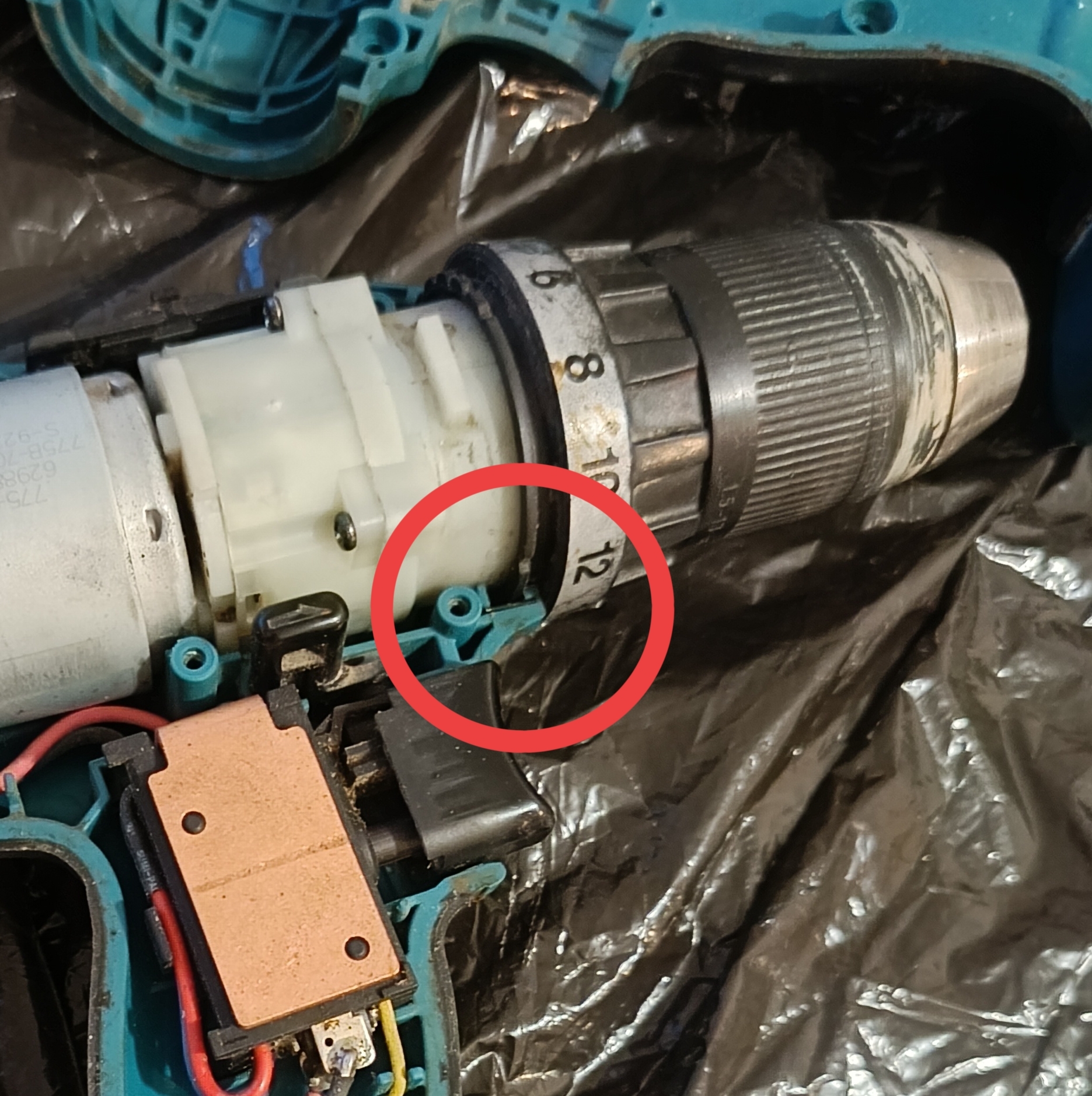

С редуктором закончили, ставим мотор, подключаем провода, если разъёмы слишком легко одеваются, можно аккуратно их поджать.

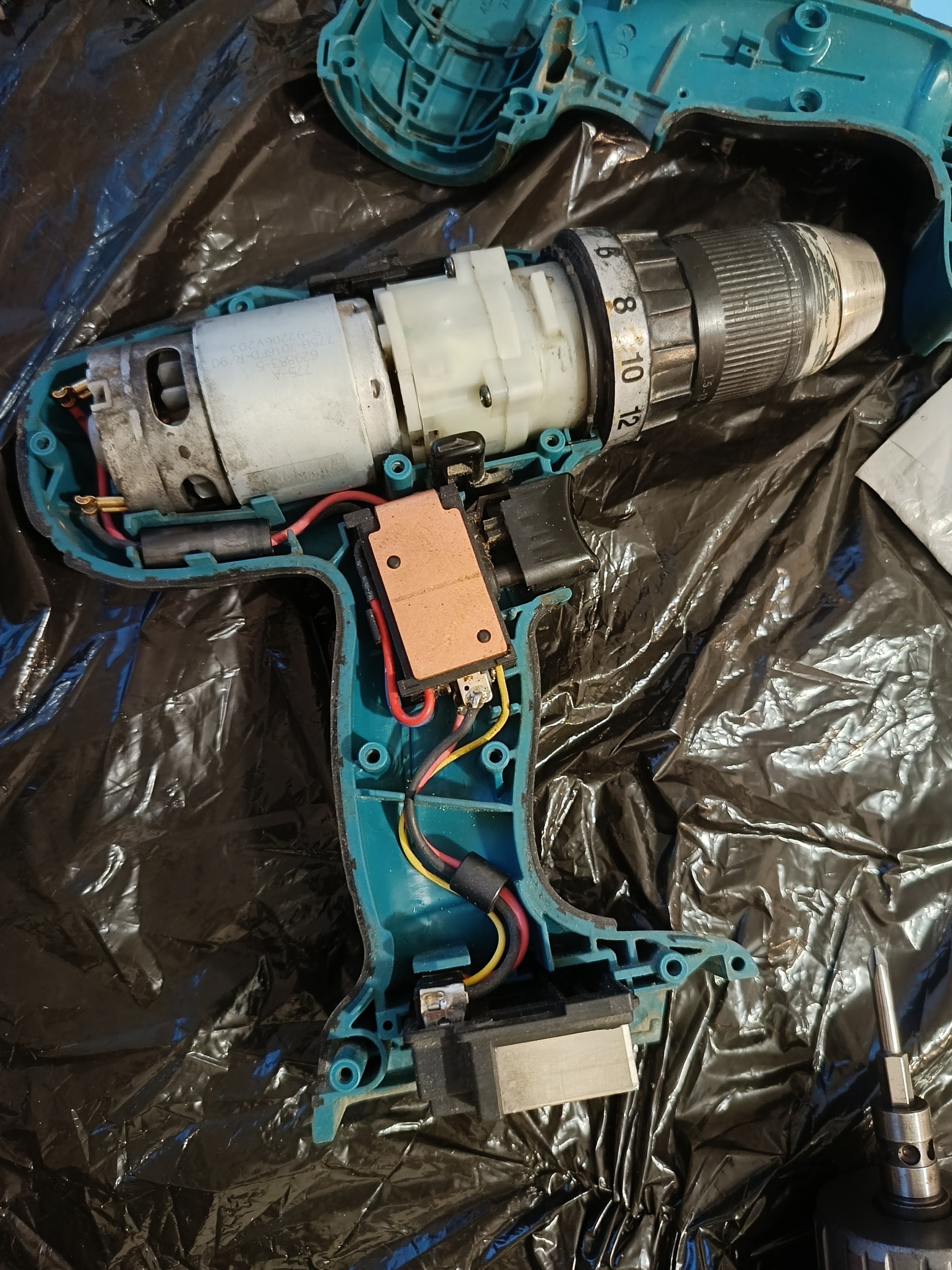

Укладываем все это в корпус, аккуратно укладываем провода, под них в корпусе есть специальные крепления.

Не забываем пружинку о которой в начале упомянул, накрываем половинкой и закручиваем.

Проверяем, все должно заработать и не остаться лишних деталей за исключением неисправной, если что-то пошло не так, разбираем и собираем по новой, до достижения необходимого результата.

Пост не о подробном ремонте шуруповерта, в сети много информации как разобрать шуруповёрт, есть и информация как восстановить заднюю часть редуктора, у Александра М. Брест есть подробное видео.

А именно о совместимости конкретного шуруповерта и детали с маркетплейса.

Итог: для Makita DF457D подходит деталь:

"Задняя часть редуктора, пластиковая шестерня для шуруповерта МАКИТА 6271D"
