Ремонт MSI GTX 1050ti с Авито⁠⁠

Всех приветствую)

Собственно данная карта была куплена на авито под ремонт.

Продавец указал что карта запускается, ошибка 43 и все.

Ну посмотрим…

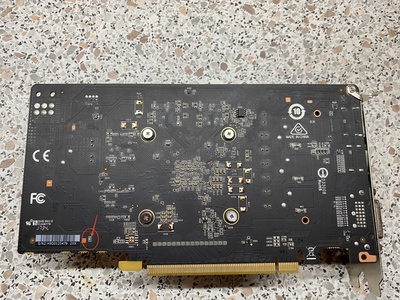

Сразу видим паяную флешку биос. На всякий случай позже запишу свой проверенный дамп.

Снимаем охлад и смотрим:

Даже термопасты нет) на нем нарисована галочка, будем надеяться, что видеочип живой…

Чипы видеопамяти стоят из разных партий…это не хорошо.

Далее делаю замеры сопротивлений и вижу КЗ по видеопамяти:

Это прям плохо. Но учитывая что менялись чипы видеопамяти, посмотрю ка я под них:

Все понятно) Надежда что гпу жив ещё есть.
Снимаю все чипы видеопамяти и замеряю сопротивление ещё раз:

Отлично. Контроллер видеопамяти скорее жив чем мёртв. Но даже если он не пробит по питанию, это совсем не значит, что с ним не может быть проблем.

Далее нужно проверить все чипы проверить, отреболлить и припаять на место.

Такое сопротивление до самсунга вполне себе не плохое.

Далее прошиваю биос:

После припаивается флешки на место, обнаружил перебитую дорожку (резистор это я убрал, что б осмотреть повреждение):

Уж не знаю, мой косяк или нет, но восстановить 2 минуты:

Затем, ещё раз всё проверяю и делаю тестовое подключение к ЛБП:

ЛБП в защиту не ушёл, потребление для этой карты нормальное, значит проблем с питаниями нет. Можно подключать в тестовый стенд:

И ожидаемо видим зависание платы на посткоде B2.

Он сообщает о том: что не может проинициализировать устройство в слоте PCI express. Проще говоря - неполадки с видеокартой.

Но если немного подождать, то плата проходит инициализацию, зажигается монитор, но изображения естественно нет. Это нормальное поведение для 10й линейки с неисправной видеопамятью… ИМХО

Дальше запускаем программу матс и смотрим отчёт диагностики:

Ошибки по каналам A1, A0, B1.

Вариантов появления ошибок тут несколько, включая дохлую память.

Но я сначала решил более внимательно осмотреть плату и как оказалось не зря.

Под первым чипом снесён резистор:

Под вторым трещина на керамическом конденсаторе:

Возле третьего чипа резистор не припаян с одной стороны. Опять же, может я косякнул когда пятаки оплёткой зачищал, может другой чел…

Восстанавливаю все это:

И после всех проделанных работ, видеокарта наконец-то ожила:

Как мы видим, никакой 43 ошибки тут не было.

Можно сказать, что с этой картой повезло, потому что сейчас что продают под ремонт - хлам) наёпка на доллары.

Такие дела.

Москва.
